Regelungstechnik & Zubehör

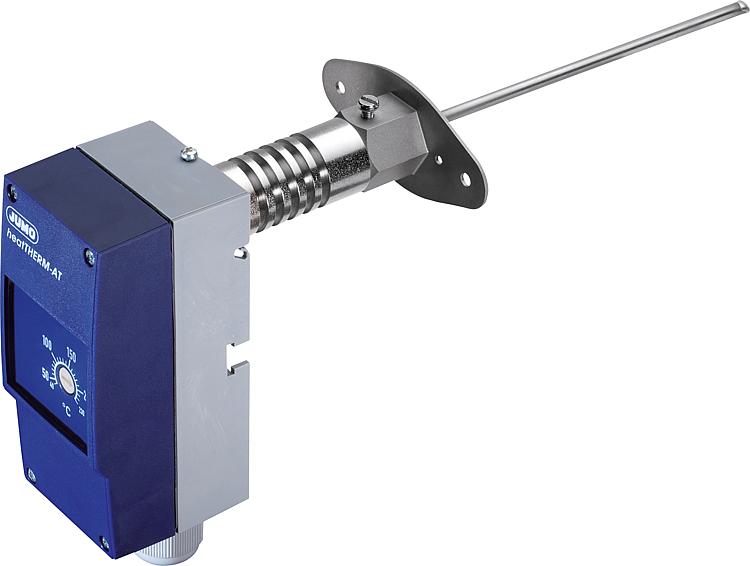

Jumo Abgas-Temperaturwächter mit Flanschhülse, Typ 60003390 heatTHERM AT, +20..2

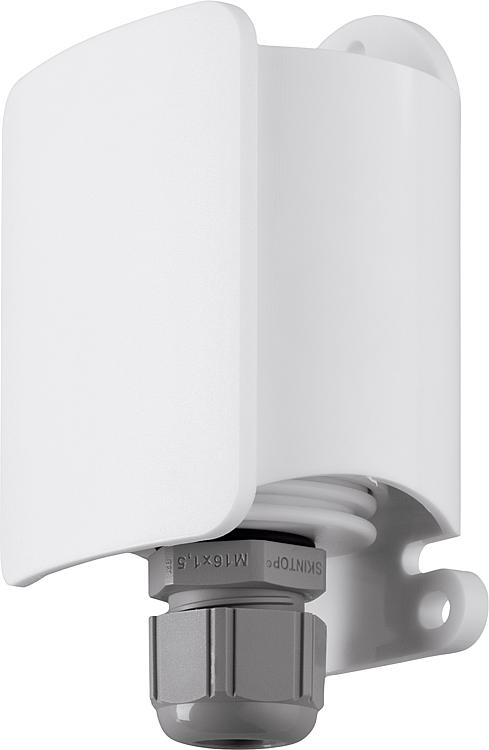

Jumo Außentemperaturfühler Typ 902520/ 15 PT 100 - PT100, Klasse B, Zweileiterschaltung, nach DIN EN 60751 - Schutzart IP 65 - Kunststoffgehäuse - Kabelverschraubung (IP 65)

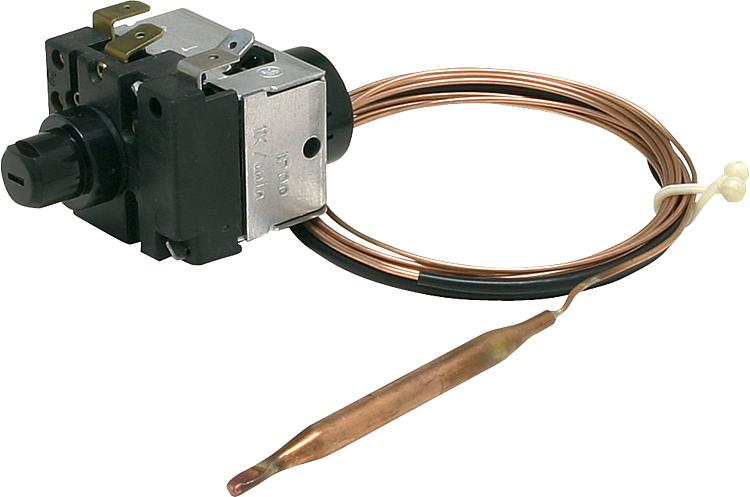

Jumo Einbauthermostat heaeTherm STW 602031/21 70..130 C AC 230 V, 16A - Kapilarlänge: 2000 mm , - Sicherheitstemperaturbegrenzer/ Sicherheitstemperaturwächter - Bleibende Abschaltung bei Zerstörung des Messsystems - Stabile Schaltpunktlage durch Umgebungstemperaturkompensation (serienmäßig) - Schaltdifferenz: ca. 10 Kelvin - max. Schaltleistung 16 A, 400 V - Geprüft nach DIN EN 14597 (Ersatz für DIN 3440) - Schaltpunktabweichung auf gesamte Lebensdauer von max. +/- 5% (STW = selbstentriegelnd, STB = Handentriegelung)
Jumo Einbauthermostat heaeTherm TW 602030/02 0..120 C AC 230 V, 16A - Temperaturregler/Temperaturwächter, als Einbau-Thermostat - Stabile Schaltpunktlage durch Umgebungstemperaturkompensation (serienmäßig) - Max. Schaltleistung 16 A, 400 V - Geprüft nach DIN EN 14597 (Ersatz für DIN 3440) - Lebensdauer mindestens 250.000 Schaltspiele bei TR, TW - Schaltpunktabweichung auf gesamte Lebensdauer von max. +/- 5% - Mit Fernleitung (Länge: 2 m) und Tauch- / Anlegefühler
Jumo Einbauthermostat heaeTherm TW 602030/02 20..90 C AC 230 V, 16A - Temperaturregler/Temperaturwächter, als Einbau-Thermostat - Stabile Schaltpunktlage durch Umgebungstemperaturkompensation (serienmäßig) - Max. Schaltleistung 16 A, 400 V - Geprüft nach DIN EN 14597 (Ersatz für DIN 3440) - Lebensdauer mindestens 250.000 Schaltspiele bei TR, TW - Schaltpunktabweichung auf gesamte Lebensdauer von max. +/- 5% - Mit Fernleitung (Länge: 2 m) und Tauch- / Anlegefühler
Jumo Einbauthermostat heatTherm STB 602031/81 70..130 C AC 230 V, 16A - Sicherheitstemperaturbegrenzer/ Sicherheitstemperaturwächter - Bleibende Abschaltung bei Zerstörung des Messsystems - Stabile Schaltpunktlage durch Umgebungstemperaturkompensation (serienmäßig) - Schaltdifferenz: ca. 10 Kelvin - max. Schaltleistung 16 A, 400 V - Geprüft nach DIN EN 14597 (Ersatz für DIN 3440) - Schaltpunktabweichung auf gesamte Lebensdauer von max. +/- 5% (STW = selbstentriegelnd, STB = Handentriegelung), - Kapilarlänge: 2000 mm
Jumo Einbauthermostat heatTherm TR 602030/01 0..120 C AC 230 V, 16A - Temperaturregler/Temperaturwächter, als Einbau-Thermostat - Stabile Schaltpunktlage durch Umgebungstemperaturkompensation (serienmäßig) - Max. Schaltleistung 16 A, 400 V - Geprüft nach DIN EN 14597 (Ersatz für DIN 3440) - Lebensdauer mindestens 250.000 Schaltspiele bei TR, TW - Schaltpunktabweichung auf gesamte Lebensdauer von max. +/- 5% - Mit Fernleitung (Länge: 2 m) und Tauch- / Anlegefühler

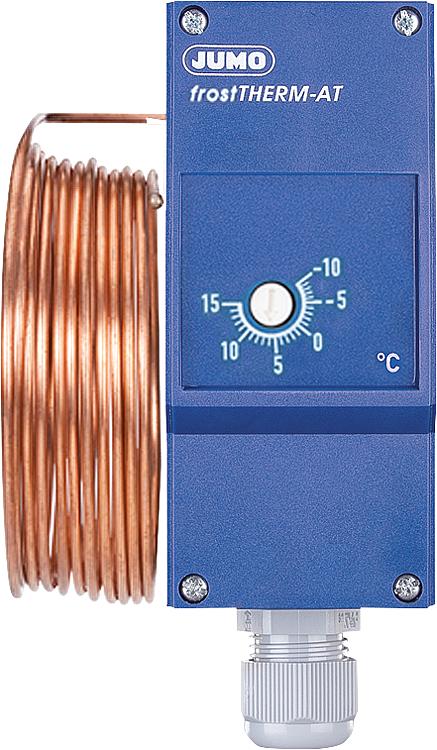

Jumo Frostschutzthermostat frostTherm- AT, Fühlerlänge 3000mm Anwendung: - Für die Temperaturüberwachung in Lüftungs- und Klimaanlagen zur Verhinderung von Frostschäden Technische Daten: - Ausführung: STW - Elektrischer Kontakt: Sprungschalter mit einpoligem Umschaltkontakt - Schaltleistung: - Am Öffnungskontakt: AC 230 V +10%, 16 (2,5) A, cos PHI = 1 (0,6), DC 230 V +10%, 0,25 A - Am Schließkontakt: AC 230 V +10%, 6,3 (2,5) A, cos PHI = 1 (0,6), DC 230 V +10%, 0,25 A - Elektrischer Anschluss: Push In- Kontakt (Steckklemme) für 50% weniger Installationszeit - Schaltgenauigkeit: +/- 2K - Schaltdifferenz: 1,5 +/- 1K - Werkseinstellung Schaltpunkt: 5GradC - Messbereich: -10GradC bis +15GradC - Schutzart: IP 65 - Fühlerleitungs-d: 9,5 mm - Gehäusebefestigung: Wandmontage, Rohrmontage - Zul. Umgebungsbedingungen: -20GradC bis +80GradC - Zul. max. Fühlerleitungstemperatur: 120GradC - Zul. min. Biegeradius der Fühlerleitung: 20 mm
Jumo Frostschutzthermostat frostTherm- AT, Fühlerlänge 6000mm Anwendung: - Für die Temperaturüberwachung in Lüftungs- und Klimaanlagen zur Verhinderung von Frostschäden Technische Daten: - Ausführung: STW - Elektrischer Kontakt: Sprungschalter mit einpoligem Umschaltkontakt - Schaltleistung: - Am Öffnungskontakt: AC 230 V +10%, 16 (2,5) A, cos PHI = 1 (0,6), DC 230 V +10%, 0,25 A - Am Schließkontakt: AC 230 V +10%, 6,3 (2,5) A, cos PHI = 1 (0,6), DC 230 V +10%, 0,25 A - Elektrischer Anschluss: Push In- Kontakt (Steckklemme) für 50% weniger Installationszeit - Schaltgenauigkeit: +/- 2K - Schaltdifferenz: 1,5 +/- 1K - Werkseinstellung Schaltpunkt: 5GradC - Messbereich: -10GradC bis +15GradC - Schutzart: IP 65 - Fühlerleitungs-d: 9,5 mm - Gehäusebefestigung: Wandmontage, Rohrmontage - Zul. Umgebungsbedingungen: -20GradC bis +80GradC - Zul. max. Fühlerleitungstemperatur: 120GradC - Zul. min. Biegeradius der Fühlerleitung: 20 mm

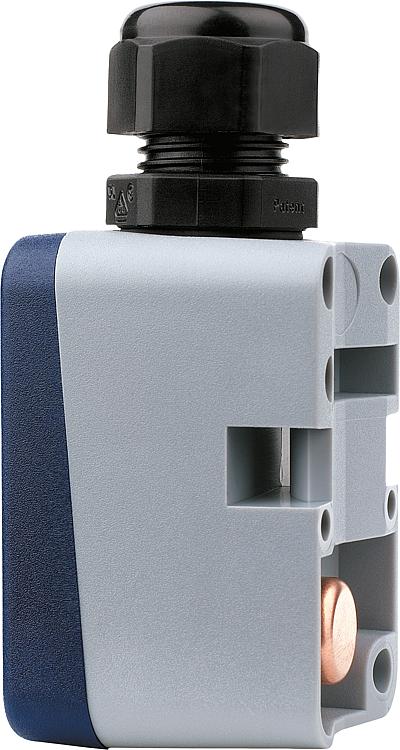

Jumo Rohr-Anlege-Fühler PT100 Einsatztemperatur 50....120 C - Anlege-Widerstandsthermometer werden bevorzugt für Temperaturmessungen an geschlossenen Rohrsystemen eingesetzt - Durch die einfache Montage mit Spannbändern oder Schlauchbindern entfällt die mechanische Bearbeitung des Messortes - Zur Verbesserung des Wärmeüberganges wird die Verwendung von Wärmeleitpaste empfohlen - Damit die Umgebungstemperatur das Messergebnis nicht verfälscht, ist eine zusätzliche Isolation der Messstelle sinnvoll, - PT100-Temperatursensor nach DIN 60 751, Klasse B in Zweileiterschaltung - Einsatztemperatur: -50..120GradC - Schutzart IP 65 (Kabelverschraubung M 16 x 1,5)

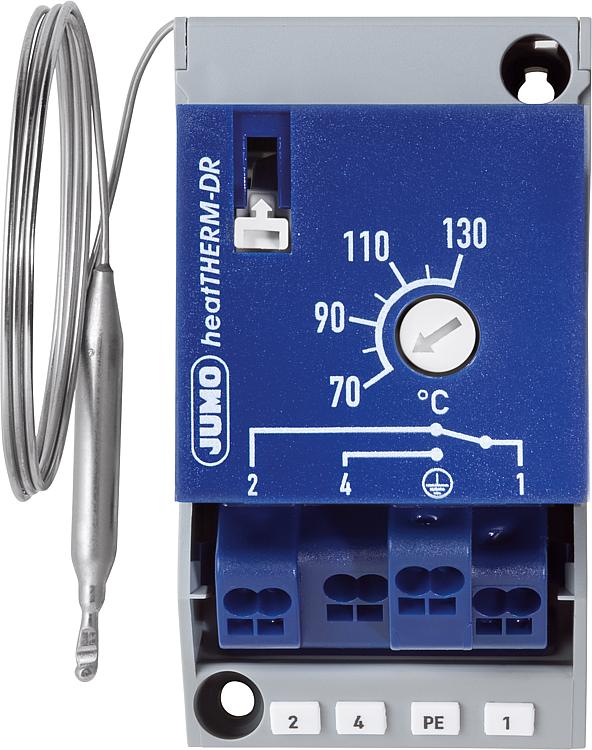

Jumo Thermostat (STB) für Hutschienenmontage TH35 Typ 603070/0070, 70..130 C - Regelbereich: 70..130GradC - Schaltdifferenz: ca. 10 K - Fühler-d x Länge (mm): 6 x 60 - Kapillarbruchsicherung: bei Zerstörung des Messsystems öffnet der Stromkreis bleibend, - Für Hutschienenmontage TH35, nach DIN 60715, Bauform 7 - Diese Thermostate arbeiten nach dem Prinzip der Flüssigkeitsausdehnung - Beim Erreichen der eingestellten Temperatur wird über die Übersetzungsmechanik ein Sprungschalter betätigt Technische Daten: - Push-In(R)-Anschlusstechnik 50% weniger Installationszeit - Schutzart: IP 20 - Geprüft nach DIN 14 597 (Ersatz für DIN 3440) - Schaltleistung: 16 A, 230 V - Schaltpunktabweichung max. +/- 5% auf gesamte Lebensdauer - Stabile Schaltpunktlage durch Umgebungstemperaturkompensation - Mit Fernleitung (2 m) und Anlegefühler

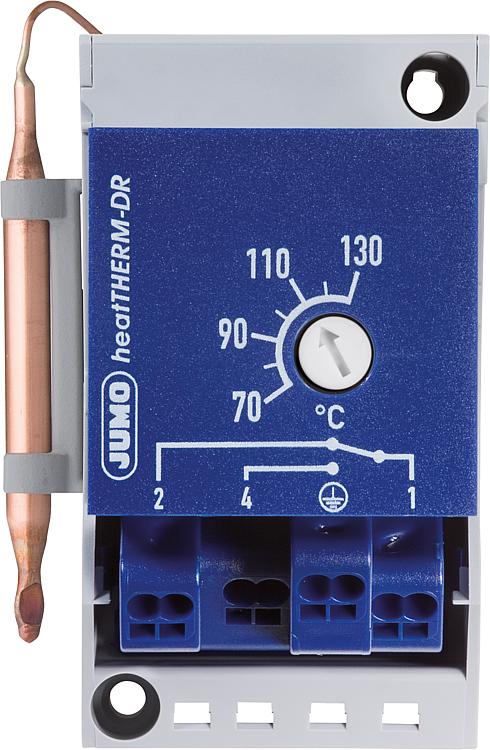

Jumo Thermostat (TW) für Hutschienenmontage TH35 Typ 603070/0002, 0..120 C - Für Hutschienenmontage TH35, nach DIN 60715, Bauform 7 - Diese Thermostate arbeiten nach dem Prinzip der Flüssigkeitsausdehnung - Beim Erreichen der eingestellten Temperatur wird über die Übersetzungsmechanik ein Sprungschalter betätigt Technische Daten: - Push-In(R)-Anschlusstechnik 50% weniger Installationszeit - Schutzart: IP 20 - Geprüft nach DIN 14 597 (Ersatz für DIN 3440) - Schaltleistung: 16 A, 230 V - Schaltpunktabweichung max. +/- 5% auf gesamte Lebensdauer - Stabile Schaltpunktlage durch Umgebungstemperaturkompensation - Mit Fernleitung (2 m) und Anlegefühler, - Regelbereich: 0.. 120GradC - Schaltdifferenz: ca. 3 K - Fühler-d x Länge (mm): 6 x 87
JUMO-Temperaturbegrenzer STB einstellbar von 95...120 C Typ 602031/ 81 Einbauther - Sicherheitstemperaturbegrenzer/ Sicherheitstemperaturwächter - Bleibende Abschaltung bei Zerstörung des Messsystems - Stabile Schaltpunktlage durch Umgebungstemperaturkompensation (serienmäßig) - Schaltdifferenz: ca. 10 Kelvin - max. Schaltleistung 16 A, 400 V - Geprüft nach DIN EN 14597 (Ersatz für DIN 3440) - Schaltpunktabweichung auf gesamte Lebensdauer von max. +/- 5% (STW = selbstentriegelnd, STB = Handentriegelung), - Kapilarlänge: 2000 mm
JUMO-Temperaturbegrenzer STB fest eingestellt 100 C Typ 602031/80 Einbauthermost - Kapilarlänge: 2000 mm , - Sicherheitstemperaturbegrenzer/ Sicherheitstemperaturwächter - Bleibende Abschaltung bei Zerstörung des Messsystems - Stabile Schaltpunktlage durch Umgebungstemperaturkompensation (serienmäßig) - Schaltdifferenz: ca. 10 Kelvin - max. Schaltleistung 16 A, 400 V - Geprüft nach DIN EN 14597 (Ersatz für DIN 3440) - Schaltpunktabweichung auf gesamte Lebensdauer von max. +/- 5% (STW = selbstentriegelnd, STB = Handentriegelung)

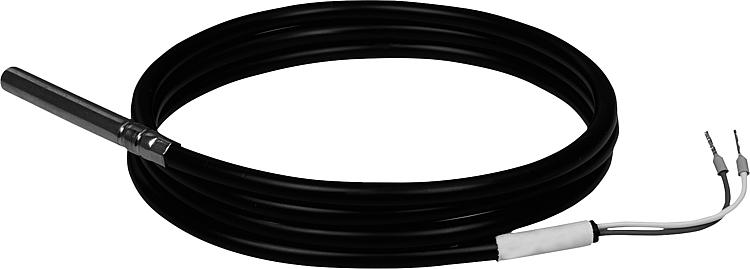

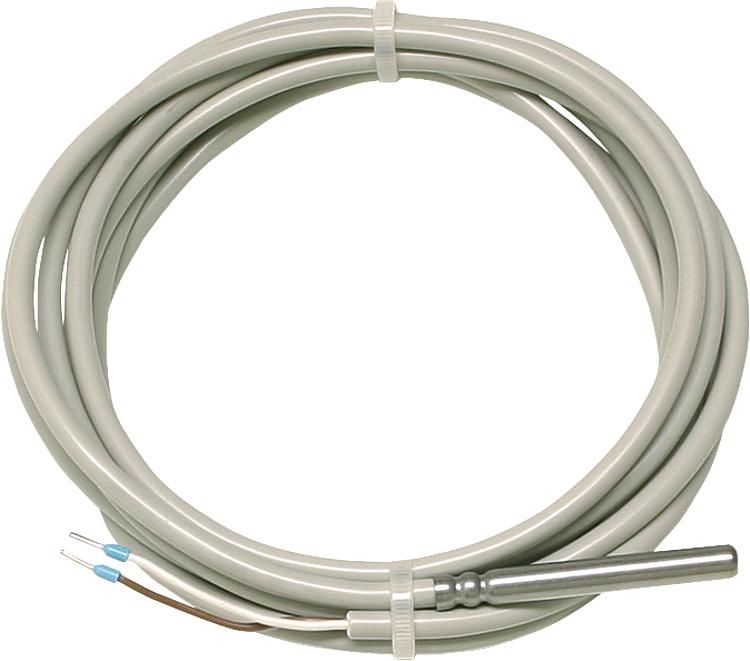

JUMO-Temperaturfühler PT 100 Messbereich -5...80 C Länge 2500 mm PVC - Anschlussleitung: - PVC-Umgebungstemperatur: -5GradC... +80GradC - Silikon-Umgebungstemperatur: - 50GradC...+180GradC - Länge: 2500 mm - Schutzrohr: Edelstahl 1.4571, d 6 mm - Einbaulänge: 50 mm - Messeinsatz: Pt 100-Temperatursensor, DIN EN 751, Kl. B, Zweileiterschaltung
JUMO-Temperaturfühler PT 100 Messbereich -50...180 C Länge 2500 mm Silikon - Anschlussleitung: - PVC-Umgebungstemperatur: -5GradC... +80GradC - Silikon-Umgebungstemperatur: - 50GradC...+180GradC - Länge: 2500 mm - Schutzrohr: Edelstahl 1.4571, d 6 mm - Einbaulänge: 50 mm - Messeinsatz: Pt 100-Temperatursensor, DIN EN 751, Kl. B, Zweileiterschaltung
JUMO-Warmluftthermostat WTHc-2280 Fernleitung 350 mm - Schaltleistung: 10 A/AC 230 V - Regelbereich TR: 20-80GradC - Regelbereich 2 TW: 70-90GradC - Eichpunkt STB: +100GradC - Fühler d mm: 4, - geeignet für den Einsatz in Warmluftheizungsanlagen nach DIN 4794 und bestehen aus 3 getrennten Mess- und Schaltsystemen mit den Funktionen Temperaturregler TR, Temperaturwächter TW und Sicherheitstemperaturbegrenzer STB - Der STB versetzt bei Störungen die überwachte Anlage in einen betriebssicheren Zustand - arbeiten nach dem Prinzip der Flüssigkeitsausdehnung - Die elektrischen Schaltelemente sind Mikroschalter Temperaturwächter TW und Sicherheitstemperaturbegrenzer STB - Überschreitet die anstehende Temperatur am Temperaturfühler den eingestellten Grenzwert, wird der Stromkreis geöffnet und der Mikroschalter mechanisch verriegelt - Nach Unterschreitung der Gefahrentemperatur um ca. 10 K kann der Mikroschalter manuell entriegelt werden - Selbstüberwachung beim Sicherheitstemperaturbegrenzer STB - Bei Zerstörung des Messsystems, d.h., wenn die Ausdehnungsflüssigkeit entweicht, fällt beim STB der Druck in der Membrane ab und öffnet bleibend den Stromkreis - Eine Entriegelung ist nicht mehr möglich - Bei Abkühlung des Fühlers auf eine Temperatur unter -20GradC wird der Stromkreis ebenfalls geöffnet, schließt sich jedoch bei Temperaturanstieg wieder selbsttätig

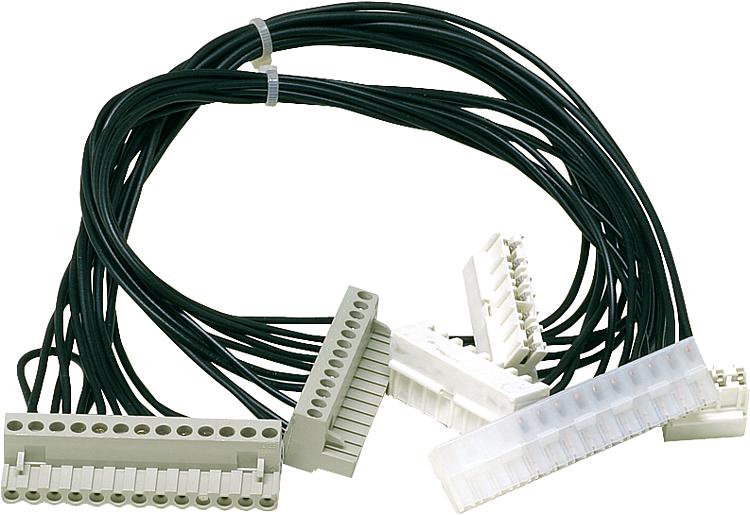

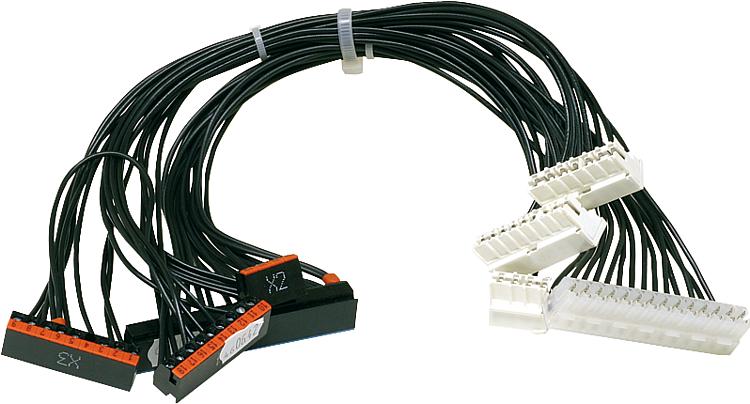

Kabelsatz EBV KS KSP03 2020 Delta für Serie Delta 2B bis 23B Kabelsatz zum Einbau von Delta+ 2 B bis 23 B Regelgeräten
Kabelsatz EBV KS KSP03 2020 Theta für Serie Theta 2 bis 2233BVV Kabelsatz zum Einbau von Theta+ 2 B bis 2233 B VV Regelgeräten

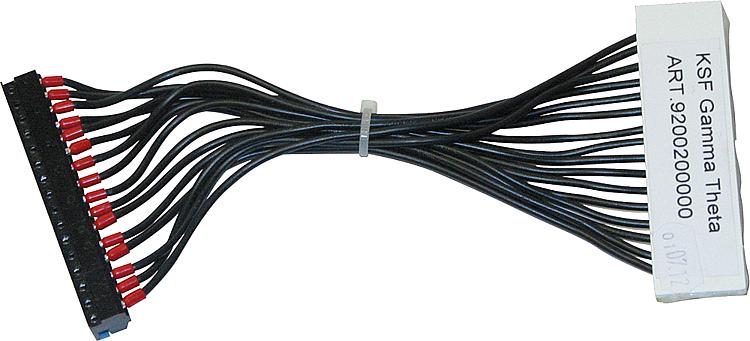

Kabelsatz KSF GAMMA-THETA von GAMMA zu THETA Heizungsregelung - Zur einfachen Umverdrahtung der Fühlerklemmleiste von GAMMA zu THETA
Kabeltemperaturfühler KF-100 4 PT-100, Silikon-Kabel 1,5m - Umgebungstemperatur mit PE-Kabel: 35.. .+100GradC - Umgebungstemperatur mit Silikon-Kabel: 50...+150GradC - Schutzart: IP 67 - Zur Temperaturmessung von flüssigen Medien, mittels Einbau in Tauchhülsen (TH/NTH) - Zur Temperaturmessung von Luft und nicht aggressiven Gasen im Luftkanal mittels Einbau in eine Schutzwendel
Kabeltemperaturfühler KF-100/6 4 PT-100, Silikon-Kabel 6m - Umgebungstemperatur mit PE-Kabel: 35.. .+100GradC - Umgebungstemperatur mit Silikon-Kabel: 50...+150GradC - Schutzart: IP 67 - Zur Temperaturmessung von flüssigen Medien, mittels Einbau in Tauchhülsen (TH/NTH) - Zur Temperaturmessung von Luft und nicht aggressiven Gasen im Luftkanal mittels Einbau in eine Schutzwendel
Kabeltemperaturfühler KF-3 NTC 8 K, PE- Kabel 1,5m - Umgebungstemperatur mit PE-Kabel: 35.. .+100GradC - Umgebungstemperatur mit Silikon-Kabel: 50...+150GradC - Schutzart: IP 67 - Zur Temperaturmessung von flüssigen Medien, mittels Einbau in Tauchhülsen (TH/NTH) - Zur Temperaturmessung von Luft und nicht aggressiven Gasen im Luftkanal mittels Einbau in eine Schutzwendel
Kabeltemperaturfühler KF-4 NTC 10 K, PE- Kabel 1,5m - Umgebungstemperatur mit PE-Kabel: 35.. .+100GradC - Umgebungstemperatur mit Silikon-Kabel: 50...+150GradC - Schutzart: IP 67 - Zur Temperaturmessung von flüssigen Medien, mittels Einbau in Tauchhülsen (TH/NTH) - Zur Temperaturmessung von Luft und nicht aggressiven Gasen im Luftkanal mittels Einbau in eine Schutzwendel
