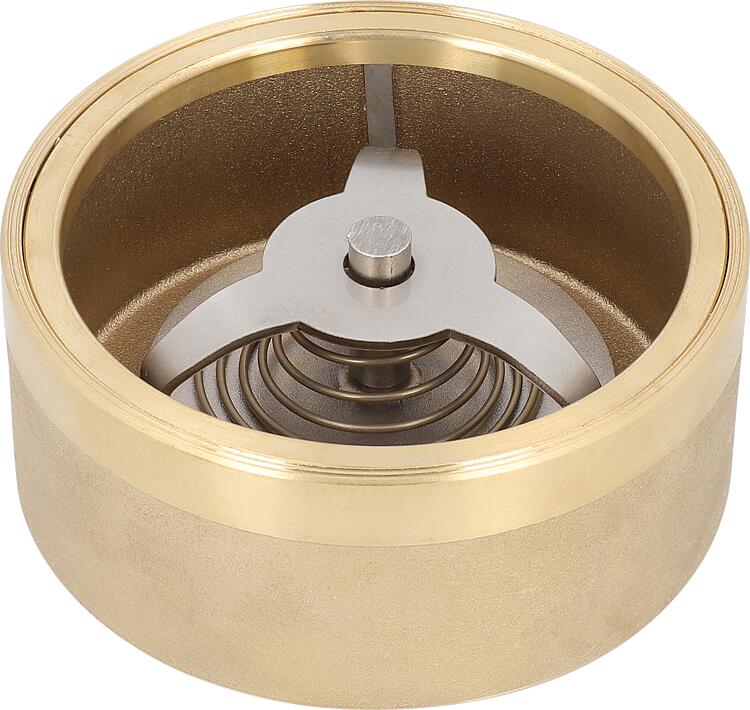

Rückflussverhinderer TS11S DN100 4" - Die Schwerkraftbremse wird durch die Flansch-Schrauben automatisch zentriert und arretiert (bei Flanschen nach DIN BSI oder ANSI) - Arbeitet in allen Einbaulagen, - Aufstellbar (Erleichtert das Befüllen und Entleeren der Anlage) - PN 10 - Max. 130GradC - Für größere pumpengesteuerte Heizungs- und Sanitäranlagen - Ventilteller: Kunststoff - Nennweite: DN 25 und DN 32 mit Siphon- Entlüftung
Rückflussverhinderer TS11S DN25 1" - Die Schwerkraftbremse wird durch die Flansch-Schrauben automatisch zentriert und arretiert (bei Flanschen nach DIN BSI oder ANSI) - Arbeitet in allen Einbaulagen, - Aufstellbar (Erleichtert das Befüllen und Entleeren der Anlage) - PN 10 - Max. 130GradC - Für größere pumpengesteuerte Heizungs- und Sanitäranlagen - Ventilteller: Kunststoff - Nennweite: DN 25 und DN 32 mit Siphon- Entlüftung
Rückflussverhinderer TS11S DN32 1 1/4" - Aufstellbar (Erleichtert das Befüllen und Entleeren der Anlage) - PN 10 - Max. 130GradC - Für größere pumpengesteuerte Heizungs- und Sanitäranlagen - Ventilteller: Kunststoff - Nennweite: DN 25 und DN 32 mit Siphon- Entlüftung, - Die Schwerkraftbremse wird durch die Flansch-Schrauben automatisch zentriert und arretiert (bei Flanschen nach DIN BSI oder ANSI) - Arbeitet in allen Einbaulagen
Rückflussverhinderer TS11S DN40 1 1/2" - Die Schwerkraftbremse wird durch die Flansch-Schrauben automatisch zentriert und arretiert (bei Flanschen nach DIN BSI oder ANSI) - Arbeitet in allen Einbaulagen, - Aufstellbar (Erleichtert das Befüllen und Entleeren der Anlage) - PN 10 - Max. 130GradC - Für größere pumpengesteuerte Heizungs- und Sanitäranlagen - Ventilteller: Kunststoff - Nennweite: DN 25 und DN 32 mit Siphon- Entlüftung
Rückflussverhinderer TS11S DN50 2" - Aufstellbar (Erleichtert das Befüllen und Entleeren der Anlage) - PN 10 - Max. 130GradC - Für größere pumpengesteuerte Heizungs- und Sanitäranlagen - Ventilteller: Kunststoff - Nennweite: DN 25 und DN 32 mit Siphon- Entlüftung, - Die Schwerkraftbremse wird durch die Flansch-Schrauben automatisch zentriert und arretiert (bei Flanschen nach DIN BSI oder ANSI) - Arbeitet in allen Einbaulagen
Rückflussverhinderer TS11S DN80 3" - Aufstellbar (Erleichtert das Befüllen und Entleeren der Anlage) - PN 10 - Max. 130GradC - Für größere pumpengesteuerte Heizungs- und Sanitäranlagen - Ventilteller: Kunststoff - Nennweite: DN 25 und DN 32 mit Siphon- Entlüftung, - Die Schwerkraftbremse wird durch die Flansch-Schrauben automatisch zentriert und arretiert (bei Flanschen nach DIN BSI oder ANSI) - Arbeitet in allen Einbaulagen

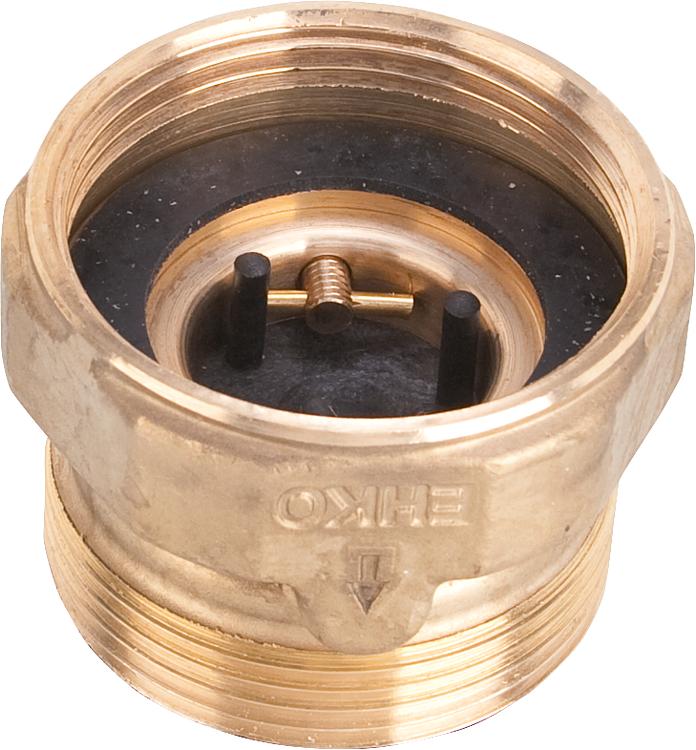

Rückschlagventil auf Schwerkraft- bremse mit Überwurfmutter 11/2" Außengewinde R - Für die direkte Montage an das Pumpengehäuse - Durchflussrichtung: vom Flansch (bzw. Überwurfmutter) zum Gewindeanschluss - Gehäuse Messing, - Max. Temperatur: 110GradC - Passend auf DN25 (1) Pumpe - Aufstellbar - Gehäuse: Messing - Ventilteller: Kunststoff

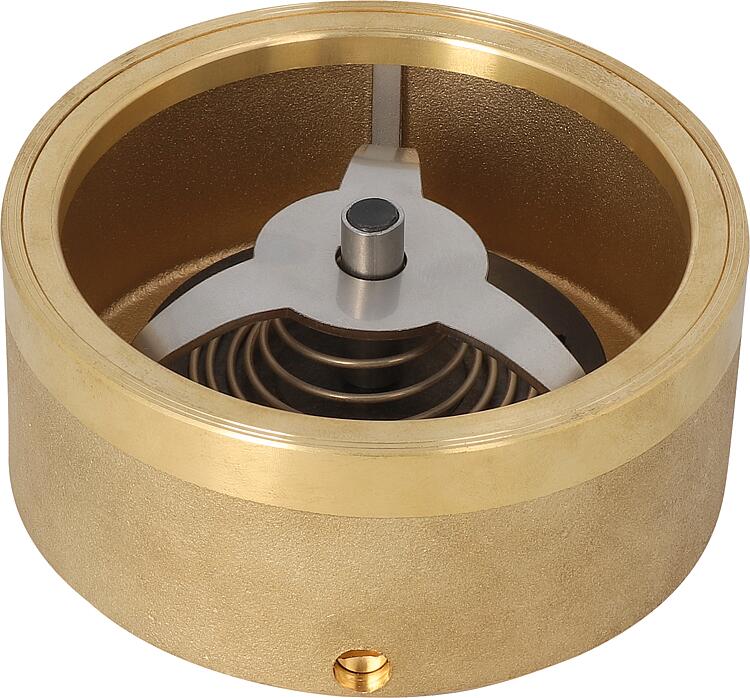

Allgemeine Informationen:
Zur Montage zwischen Normflanschen
Wird automatisch durch die Flansch-Schrauben zentriert (bei Flansch nach DIN BSI oder ANSI)
Alle Vorteile im Überblick
PREMIUM SICHERHEIT: Hohe Zuverlässigkeit und Betriebssicherheit
PREMIUM QUALITÄT: Sehr hochwertige Verarbeitung
Technische Daten:
Einbaulage beliebig
Aufstellbar, mit Stellschraube
Siphonentlüftung bei Nennweite DN 24 und DN 32
Einbaumaße nach DIN / EN 558-1
Ventilteller aus Kunststoff
PN 6
Betriebstemperatur max.: 130°C
D (mm): 115
H (mm): 46
Gehäuse: Messing

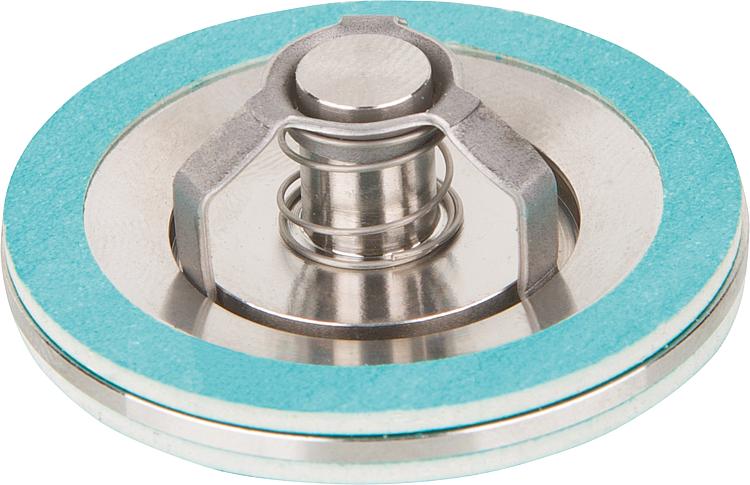

Scheiben-Rückschlagventil NW 20 3/4" Zum Direkteinsatz in die Pumpenanschlussverschraubung oder in bestehende Regelkreise und Armaturen für Heizung, Solar und Industrie. Vorteile: - Nachträglicher Einbau, benötigt keinerlei zusätzlichen Einbauplatz - Funktionsfähig in allen Positionen, senkrecht, waagrecht oder über Kopf, - mit Siphonentlüftung - Betriebsdruck: max. 10 bar - Betriebstemperatur: max. 130GradC - Ventilkörper: Edelstahl - Ventilkegel: Kunststoff
Scheiben-Rückschlagventil NW 25 1" Zum Direkteinsatz in die Pumpenanschlussverschraubung oder in bestehende Regelkreise und Armaturen für Heizung, Solar und Industrie. Vorteile: - Nachträglicher Einbau, benötigt keinerlei zusätzlichen Einbauplatz - Funktionsfähig in allen Positionen, senkrecht, waagrecht oder über Kopf, - mit Siphonentlüftung - Betriebsdruck: max. 10 bar - Betriebstemperatur: max. 130GradC - Ventilkörper: Edelstahl - Ventilkegel: Kunststoff
Scheiben-Rückschlagventil NW 32 1 1/4" Zum Direkteinsatz in die Pumpenanschlussverschraubung oder in bestehende Regelkreise und Armaturen für Heizung, Solar und Industrie. Vorteile: - Nachträglicher Einbau, benötigt keinerlei zusätzlichen Einbauplatz - Funktionsfähig in allen Positionen, senkrecht, waagrecht oder über Kopf, - mit Siphonentlüftung - Betriebsdruck: max. 10 bar - Betriebstemperatur: max. 130GradC - Ventilkörper: Edelstahl - Ventilkegel: Kunststoff

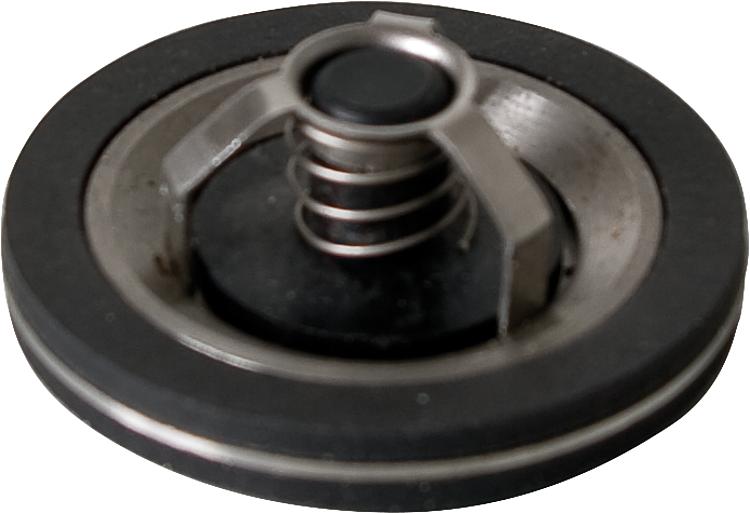

Scheiben-Rückschlagventil Typ 73S, DN 15(1/2") für RG 1" - mit Siphonentlüftung - Betriebsdruck: max. 10 bar - Betriebstemperatur: max. 130GradC - Ventilkörper: Edelstahl - Ventilkegel: Kunststoff, Zum Direkteinsatz in die Pumpenanschlussverschraubung oder in bestehende Regelkreise und Armaturen für Heizung, Solar und Industrie. Vorteile: - Nachträglicher Einbau, benötigt keinerlei zusätzlichen Einbauplatz - Funktionsfähig in allen Positionen, senkrecht, waagrecht oder über Kopf

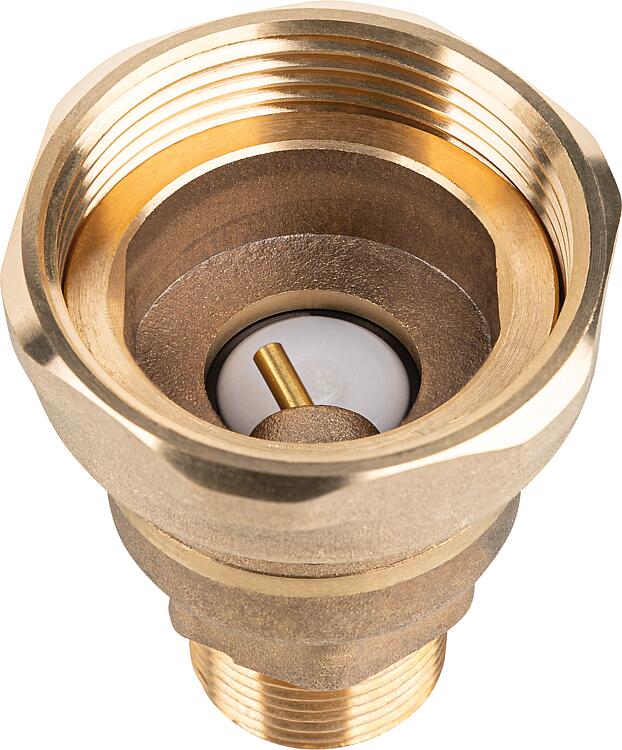

Schwerkraftbremse (SBM) DN 1"K mit automatischem Luftdurchlaß aufstellbar - Für die direkte Montage an das Pumpengehäuse - Durchflussrichtung: vom Flansch (bzw. Überwurfmutter) zum Gewindeanschluss - Gehäuse Messing, - PN 10 - Max. 130GradC - Aufstellbar mit Siphonentlüftung - Einerseits IG, anderenseits AG - Integrierte Dichtungen - Ventilteller: Kunststoff

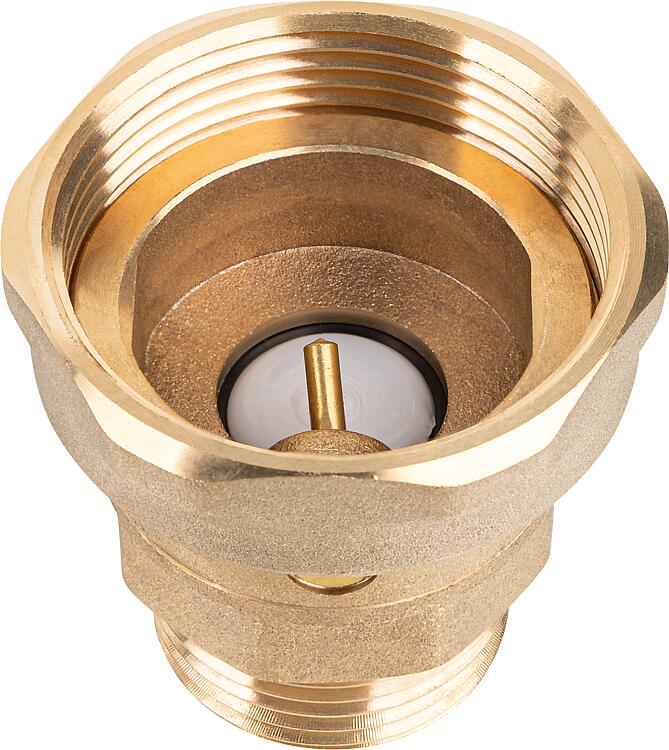

Schwerkraftbremse (SBM) DN 11/4" mit automatischem Luftdurchlaß aufstellbar - PN 10 - Max. 130GradC - Aufstellbar mit Siphonentlüftung - Einerseits IG, anderenseits AG - Integrierte Dichtungen - Ventilteller: Kunststoff, - Für die direkte Montage an das Pumpengehäuse - Durchflussrichtung: vom Flansch (bzw. Überwurfmutter) zum Gewindeanschluss - Gehäuse Messing
Schwerkraftbremse aufstellbar mit Überwurfmutter 11/2" Außengewinde R 3/ 4" Typ 1 - Max. Temperatur: 110GradC - Passend auf DN25 (1) Pumpe - Aufstellbar - Gehäuse: Messing - Ventilteller: Kunststoff, - Für die direkte Montage an das Pumpengehäuse - Durchflussrichtung: vom Flansch (bzw. Überwurfmutter) zum Gewindeanschluss - Gehäuse Messing

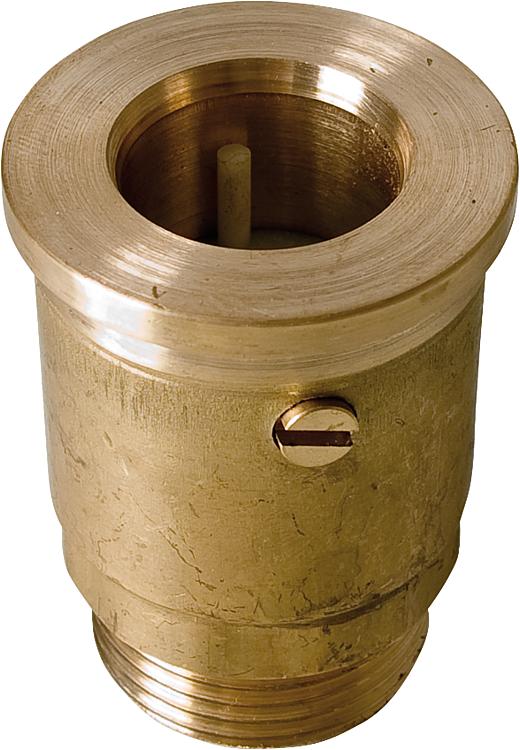

Schwerkraftbremse DN 1" aufstellbar - Für die direkte Montage an das Pumpengehäuse - Durchflussrichtung: vom Flansch (bzw. Überwurfmutter) zum Gewindeanschluss - Gehäuse Messing, - Oben Außengewinde - PN 10 - Max. 130GradC - Aufstellbar mit Siphonentlüftung - Montage mit Überwurf-muttern - Ventilteller: Kunststoff
Schwerkraftbremse TS 73 S+S Spirolnset, DN25 AG - Sehr kurze Ausführung. - Kann direkt in einen Kugelhahn, Fitting usw. eingeschraubt werden (auf Maß H achten! ) - PN 10 - Max. 130GradC - Aufstellbar mit Siphonentlüftung - Montage mit Überwurfmuttern - Ventilteller: Kunststoff
Schwerkraftbremse TS 73 S+S Spirolnset, DN32 AG - Sehr kurze Ausführung. - Kann direkt in einen Kugelhahn, Fitting usw. eingeschraubt werden (auf Maß H achten! ) - PN 10 - Max. 130GradC - Aufstellbar mit Siphonentlüftung - Montage mit Überwurfmuttern - Ventilteller: Kunststoff
Schwerkraftbremse TS23 DN15 1/2" R 1", G 1" - Für die direkte Montage an das Pumpengehäuse - Durchflussrichtung: vom Flansch (bzw. Überwurfmutter) zum Gewindeanschluss - Gehäuse Messing, - PN 10 - Max. 130GradC - Aufstellbar mit Siphonentlüftung - Einerseits IG, anderenseits AG - Integrierte Dichtungen - Ventilteller: Kunststoff
Schwerkraftbremse TS23 DN20 3/4" R 1 1/ 4", G 1 1/4" - PN 10 - Max. 130GradC - Aufstellbar mit Siphonentlüftung - Einerseits IG, anderenseits AG - Integrierte Dichtungen - Ventilteller: Kunststoff, - Für die direkte Montage an das Pumpengehäuse - Durchflussrichtung: vom Flansch (bzw. Überwurfmutter) zum Gewindeanschluss - Gehäuse Messing
Schwerkraftbremse TS24 DN15 (1/2") mit DN25 (1") AG/IG - PN 16 - Max. 300GradC, für hohe Temperaturen (z. B. für Solaranwendungen) - Ohne Entlüftung - Einerseits IG, anderenseits AG - Ventilteller: Messing: DN 15, DN 20 Edelstahl: DN 25, DN 32, - Für die direkte Montage an das Pumpengehäuse - Durchflussrichtung: vom Flansch (bzw. Überwurfmutter) zum Gewindeanschluss - Gehäuse Messing
Schwerkraftbremse TS24 DN20 3/4 - Für die direkte Montage an das Pumpengehäuse - Durchflussrichtung: vom Flansch (bzw. Überwurfmutter) zum Gewindeanschluss - Gehäuse Messing, - PN 16 - Max. 300GradC, für hohe Temperaturen (z. B. für Solaranwendungen) - Ohne Entlüftung - Einerseits IG, anderenseits AG - Ventilteller: Messing: DN 15, DN 20 Edelstahl: DN 25, DN 32
Schwerkraftbremse TS24 DN25 1 - PN 16 - Max. 300GradC, für hohe Temperaturen (z. B. für Solaranwendungen) - Ohne Entlüftung - Einerseits IG, anderenseits AG - Ventilteller: Messing: DN 15, DN 20 Edelstahl: DN 25, DN 32, - Für die direkte Montage an das Pumpengehäuse - Durchflussrichtung: vom Flansch (bzw. Überwurfmutter) zum Gewindeanschluss - Gehäuse Messing
Schwerkraftbremse TS24 DN32 1 1/4 - Für die direkte Montage an das Pumpengehäuse - Durchflussrichtung: vom Flansch (bzw. Überwurfmutter) zum Gewindeanschluss - Gehäuse Messing, - PN 16 - Max. 300GradC, für hohe Temperaturen (z. B. für Solaranwendungen) - Ohne Entlüftung - Einerseits IG, anderenseits AG - Ventilteller: Messing: DN 15, DN 20 Edelstahl: DN 25, DN 32
