Regelungstechnik & Zubehör

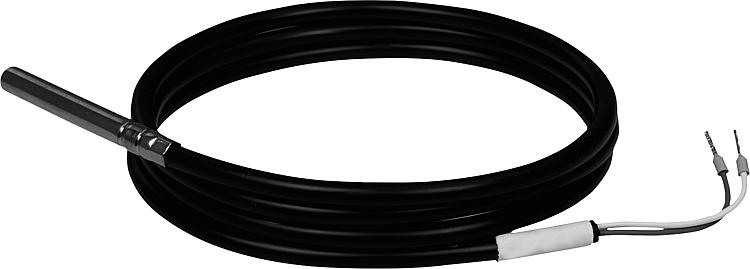

Kabeltemperaturfühler KF-4/6 NTC 10 K, PE-Kabel 6m - Umgebungstemperatur mit PE-Kabel: 35.. .+100GradC - Umgebungstemperatur mit Silikon-Kabel: 50...+150GradC - Schutzart: IP 67 - Zur Temperaturmessung von flüssigen Medien, mittels Einbau in Tauchhülsen (TH/NTH) - Zur Temperaturmessung von Luft und nicht aggressiven Gasen im Luftkanal mittels Einbau in eine Schutzwendel
Kabeltemperaturfühler KF-5 NTC 50 K, PE- Kabel 1,5m - Umgebungstemperatur mit PE-Kabel: 35.. .+100GradC - Umgebungstemperatur mit Silikon-Kabel: 50...+150GradC - Schutzart: IP 67 - Zur Temperaturmessung von flüssigen Medien, mittels Einbau in Tauchhülsen (TH/NTH) - Zur Temperaturmessung von Luft und nicht aggressiven Gasen im Luftkanal mittels Einbau in eine Schutzwendel

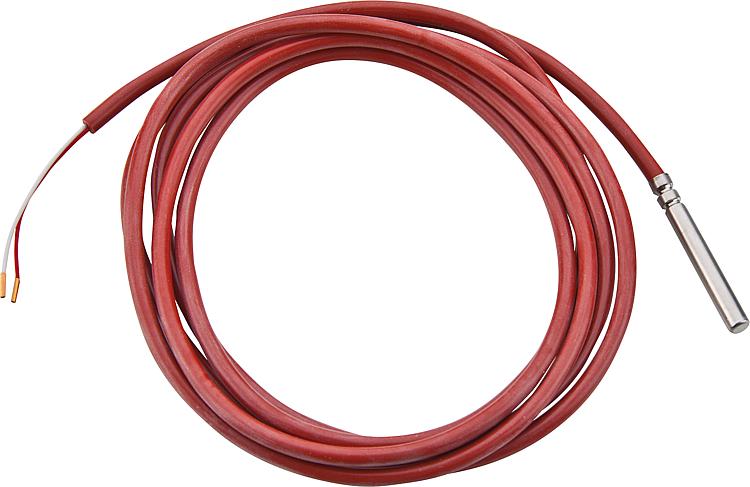

Kabeltemperaturfühler KF-51 KTY 81-121, Silikon - Kabel 1,5m - Passend für Regler ETR 77 - Typ KTY - Mit Silikonkabel - d 7 mm, - Umgebungstemperatur mit PE- Kabel: 35...+100GradC - Umgebungstemperatur mit Silikon-Kabel: 50...+150GradC - Schutzart: IP 67 - Zur Temperaturmessung von flüssigen Medien, mittels Einbau in Tauchhülsen (TH/NTH) - Zur Temperaturmessung von Luft und nicht aggressiven Gasen im Luftkanal mittels Einbau in eine Schutzwendel
Kabeltemperaturfühler KF-51/6 KTY 81- 121, Silikon - kabel 6m - Passend für Regler ETR 77 - Typ KTY - Mit Silikonkabel - d 7 mm, - Umgebungstemperatur mit PE- Kabel: 35...+100GradC - Umgebungstemperatur mit Silikon-Kabel: 50...+150GradC - Schutzart: IP 67 - Zur Temperaturmessung von flüssigen Medien, mittels Einbau in Tauchhülsen (TH/NTH) - Zur Temperaturmessung von Luft und nicht aggressiven Gasen im Luftkanal mittels Einbau in eine Schutzwendel
Kabeltemperaturfühler KF-57 KTY 11-8, PE-Kabel 1,5m - Umgebungstemperatur mit PE-Kabel: 35.. .+100GradC - Umgebungstemperatur mit Silikon-Kabel: 50...+150GradC - Schutzart: IP 67 - Zur Temperaturmessung von flüssigen Medien, mittels Einbau in Tauchhülsen (TH/NTH) - Zur Temperaturmessung von Luft und nicht aggressiven Gasen im Luftkanal mittels Einbau in eine Schutzwendel

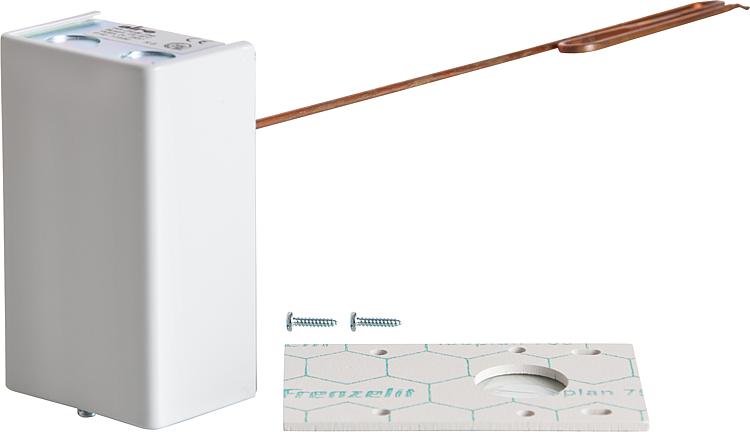

Kanal-Thermostat JTU-1 +20...+100 C Eigensicherheit / Kälteschutz: - Die Geräte sind eigensicher, d. h. bei Verlust des Fühlermediums z. B. durch Fühlerbruch, wird der Brenner abgeschaltet - Da Minustemperaturen durch Volumenverringerung des Fühlermediums denselben Effekt erzeugen, werden die Geräte mittels der Kälteschraube so justiert, dass sie erst bei Temperaturen unter 15 Grad C den Brenner abschalten - Die Wiedereinschaltung kann nur manuell bei höheren Temperaturen als ca. 5 GradC mittels der Handrückstelltaste erfolgen Überhitzungsschutz: - Das Gerät schützt vor unkontrollierter Überhitzung, verursacht z. B. durch Wärmestau oder durch schleichenden Kapillarfüllverlust bei nicht sichtbaren Beschädigungen des Fühlers oder des Kapillarrohres etc. - Bei Erreichen einer Temperatur von 220 GradC schmilzt das Sicherheitslot im Fühler und das Gerät schaltet, durch Verlust des Füllmediums, den Brenner zur sicheren Seite hin ab - Der Brenner ist nicht wiedereinschaltbar - Das Gerät ist dann unbrauchbar und dient als Nachweis der vorhanden gewesenen Übertemperatur von mindestens 220 GradC, Anwendung: - Minimal- oder Maximalthermostat zur Zuluftüberwachung und Ventilatorregelung in Lüftungs- und Klimaanlagen - Überhitzungsschutzthermostat für elektrische Heizregister und direkt befeuerte Lufterhitzer im Öl- und Gasbetrieb - Achtung: Geräte schwingungsfrei einbauen, um Fehlfunktionen und / oder Fühlerbruch zu verhindern, Technische Daten: - Schaltvermögen: 15 (8) A, 24 250 V , bei 24 V min. 150 mA - Kontakt: 1 Mikroschalter als potentialfreier Wechselkontakt (Umschalter) - Umgebungstemperatur: 15 . + 80 GradC - Schutzart: IP 40 - Schutzklasse: I - Fühler: Flüssigkeitsfühler aus Cu, auf gesamter Länge aktiv - max. Fühlertemperatur: 200 GradC - Farbe: grau - JTU-2 Bauartgeprüft durch TÜV nach DIN EN 14597, für Warmlufterhitzer nach DIN 4794, - Kapillar-System - TÜV-geprüft
Kanal-Thermostat JTU-50 -25...+65 C - Kapillar-System - TÜV-geprüft, Technische Daten: - Schaltvermögen: 15 (8) A, 24 250 V , bei 24 V min. 150 mA - Kontakt: 1 Mikroschalter als potentialfreier Wechselkontakt (Umschalter) - Umgebungstemperatur: 15 . + 80 GradC - Schutzart: IP 40 - Schutzklasse: I - Fühler: Flüssigkeitsfühler aus Cu, auf gesamter Länge aktiv - max. Fühlertemperatur: 200 GradC - Farbe: grau - JTU-2 Bauartgeprüft durch TÜV nach DIN EN 14597, für Warmlufterhitzer nach DIN 4794, Anwendung: - Minimal- oder Maximalthermostat zur Zuluftüberwachung und Ventilatorregelung in Lüftungs- und Klimaanlagen - Überhitzungsschutzthermostat für elektrische Heizregister und direkt befeuerte Lufterhitzer im Öl- und Gasbetrieb - Achtung: Geräte schwingungsfrei einbauen, um Fehlfunktionen und / oder Fühlerbruch zu verhindern, Eigensicherheit / Kälteschutz: - Die Geräte sind eigensicher, d. h. bei Verlust des Fühlermediums z. B. durch Fühlerbruch, wird der Brenner abgeschaltet - Da Minustemperaturen durch Volumenverringerung des Fühlermediums denselben Effekt erzeugen, werden die Geräte mittels der Kälteschraube so justiert, dass sie erst bei Temperaturen unter 15 Grad C den Brenner abschalten - Die Wiedereinschaltung kann nur manuell bei höheren Temperaturen als ca. 5 GradC mittels der Handrückstelltaste erfolgen Überhitzungsschutz: - Das Gerät schützt vor unkontrollierter Überhitzung, verursacht z. B. durch Wärmestau oder durch schleichenden Kapillarfüllverlust bei nicht sichtbaren Beschädigungen des Fühlers oder des Kapillarrohres etc. - Bei Erreichen einer Temperatur von 220 GradC schmilzt das Sicherheitslot im Fühler und das Gerät schaltet, durch Verlust des Füllmediums, den Brenner zur sicheren Seite hin ab - Der Brenner ist nicht wiedereinschaltbar - Das Gerät ist dann unbrauchbar und dient als Nachweis der vorhanden gewesenen Übertemperatur von mindestens 220 GradC
Kapillar-Thermostat GT 0-90 C 1000mm - Kapillarlänge: 1 m, Technische Daten: - Arbeitsbereich: 0/90GradC - Schaltdifferenz: 5K +/- 1K - Kapillarlänge: 1000/2000 mm - Fühlerelement: d = 6,5 x 73 mm - Gehäuse: Grundplatte aus Stahlblech Oberteil aus Kunststoff - Gehäuseschutzart: IP 40 - Kontaktbelastung: 16 (4) A 250 V AC
Kapillar-Thermostat JET-1 JET-120XG Außeneinstellung 0...60 C Technische Daten: - Schaltvermögen: 15 (8) A, 24250 V, bei 24 V min. 150 mA - Kontakt: 1 Mikroschalter als potentialfreier Wechselkontakt (Umschalter) - Umgebungstemperatur: 20 bis +55 GradC - Schaltdifferenz einstellbar: 2...20 K - Schutzart: IP 65 - Schutzklasse: I - Fühler: Bulbe aus Cu und Kapillare aus V2A - Kapillarlänge: 4,5 m - Fühler-Abmessung (a x l): 9,6 x 122 mm - max. Fühlertemperatur: Skalenendwert +15% - Farbe: grau (Unterteil RAL 7016, Oberteil RAL 7035), Anwendung: - Überwachung oder Regelung von Temperaturen nicht aggressiver, flüssiger und gasförmiger Medien - Besonders geeignet für Wandmontage - Bei Temperaturregelung nicht aggressiver Gase im Kanal ist die Schutzwendel SW-200-12, bei Temperaturregelung in nicht aggressiven Fluiden ist die Tauchhülse TH, in aggressiven Fluiden die Tauchhülse NTH zu verwenden - Tauchhülsen oder Schutzwendel nicht im Lieferumfang
Kapillar-Thermostat JET-1 JET-130XG Außeneinstellung 40...100 C Anwendung: - Überwachung oder Regelung von Temperaturen nicht aggressiver, flüssiger und gasförmiger Medien - Besonders geeignet für Wandmontage - Bei Temperaturregelung nicht aggressiver Gase im Kanal ist die Schutzwendel SW-200-12, bei Temperaturregelung in nicht aggressiven Fluiden ist die Tauchhülse TH, in aggressiven Fluiden die Tauchhülse NTH zu verwenden - Tauchhülsen oder Schutzwendel nicht im Lieferumfang, Technische Daten: - Schaltvermögen: 15 (8) A, 24250 V, bei 24 V min. 150 mA - Kontakt: 1 Mikroschalter als potentialfreier Wechselkontakt (Umschalter) - Umgebungstemperatur: 20 bis +55 GradC - Schaltdifferenz einstellbar: 2...20 K - Schutzart: IP 65 - Schutzklasse: I - Fühler: Bulbe aus Cu und Kapillare aus V2A - Kapillarlänge: 4,5 m - Fühler-Abmessung (a x l): 9,6 x 122 mm - max. Fühlertemperatur: Skalenendwert +15% - Farbe: grau (Unterteil RAL 7016, Oberteil RAL 7035)

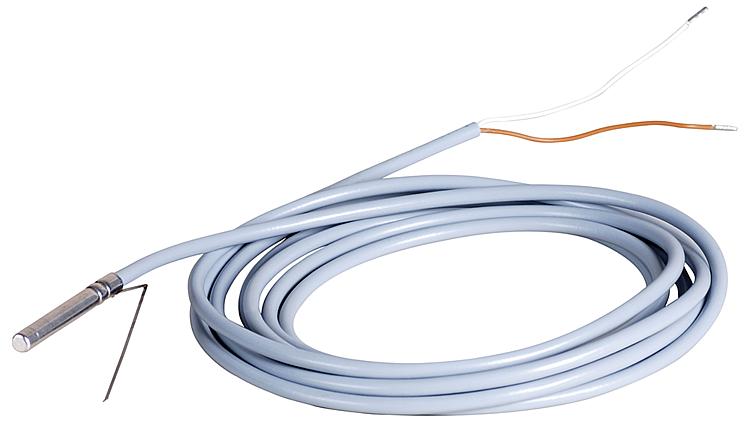

Kessel und Speicherfühler 5K NTC, mit PVC Kabel 3m - Passend für Elfatherm Logo Basic, Logo 0321 E8 und Merlin, - Passend für Elfatherm Logo Basic, Logo 0321 E8 und Merlin - d 6 mm - Mit Andruckfeder für Tauchrohre bis Messbereich 0GradC bis + 120GradC - Kabellänge 3 m

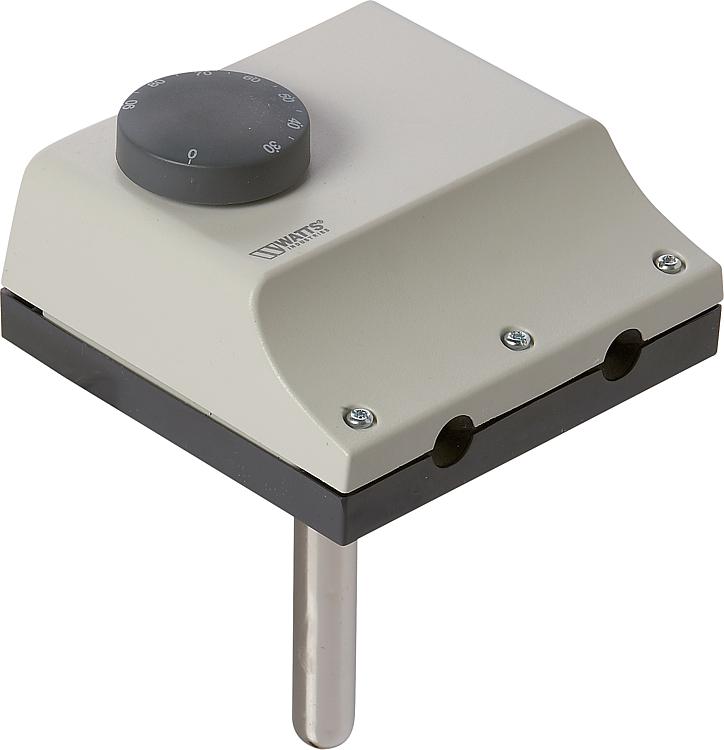

Kesseldoppelthermostat TRB 100 100mm Tauchhülse
Kesseldoppelthermostat TRB 150 150mm Tauchhülse

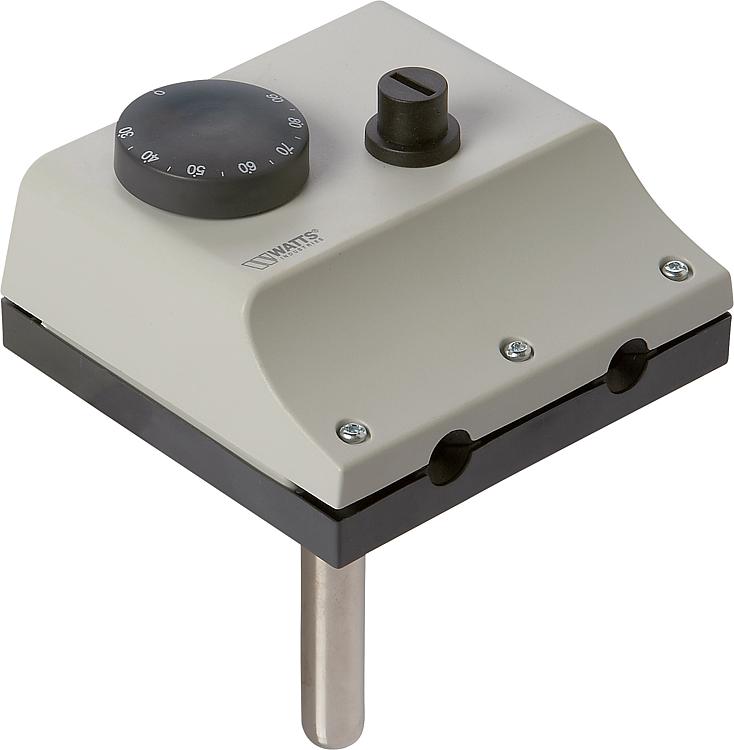

Kesseldoppelthermostat TRR 100 100mm Tauchhülse - Wechsler 16A - 250 V - Tauchhülse DN 15 (1/2) vernickelt 100 mm - Schaltdifferenz 6 K - Schutzart IP 30, - Temperaturregler (außenverstellbar) von 30-90GradC - Temperaturwächter (innenverstellbar) von 30-100GradC

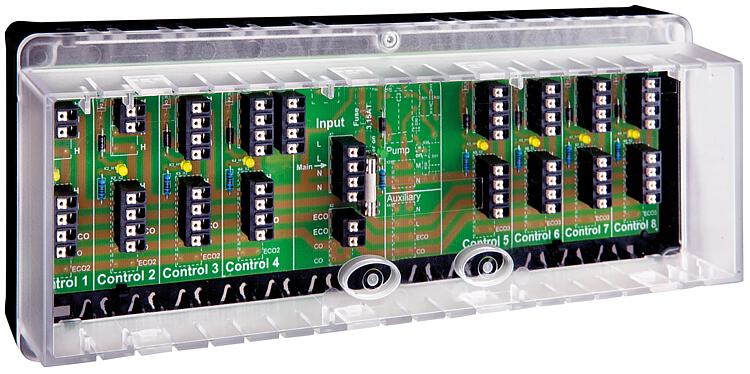

• Schutzart: IP20 • Schutzklasse: II • Zur Verdrahtung von 230 V Reglern und Ventilstellantrieben • Zur festen Montage an der Wand mit Schrauben oder optional mit Magnetbefestigungsfüßen (nicht im Lieferumfang), Tragschienenmontage • zul. Luftfeuchte: max. 95% r.H., nicht kondensierend • Elektrischer Anschluss: Federsteckklemme • Material Gehäuse: Kunststoff PC • Farbe: Anthrazit grau
• Schutzart: IP20 • Schutzklasse: II • Zur Verdrahtung von 230 V Reglern und Ventilstellantrieben • Zur festen Montage an der Wand mit Schrauben oder optional mit Magnetbefestigungsfüßen (nicht im Lieferumfang), Tragschienenmontage • zul. Luftfeuchte: max. 95% r.H., nicht kondensierend • Elektrischer Anschluss: Federsteckklemme • Material Gehäuse: Kunststoff PC • Farbe: Anthrazit grau

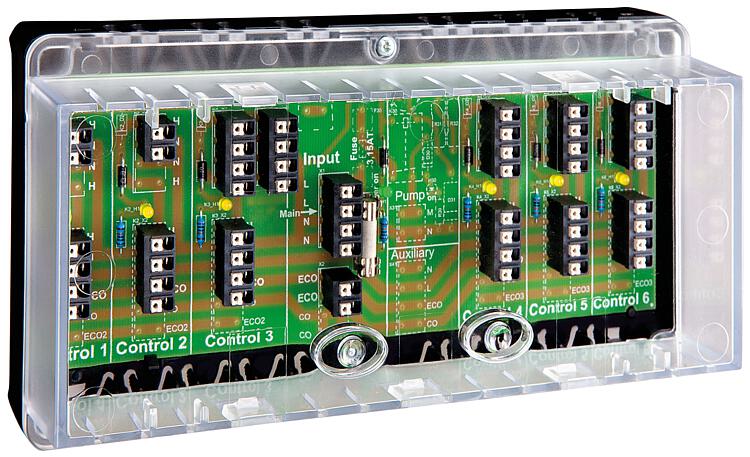

• LED-Status-Anzeige • Bis zu 6 Zonen, 1 Zone kann für Heizkörper verwendet werden • Heizkreiszone • Funktion für Heizungs- und Pumpenverzögerung • Pumpenschalter/Pumpenlogik • Pumpenschutzfunktion • Zeitschaltuhr–Eingang • Max. 4 Stellantriebe pro Zone • Installation: DIN-Schiene Technische Daten: • Betriebsspannung: 230 V/AC • Spannungsversorgung Ausgänge: 230 V/AC • Schutzart: IP20 • Relaislast max.: 3 A • Gesamtlast max.: 5 A • Farbe: Weiß • Maße (B x H x T ): 265 x 95 x 60 mm
Kollektorfühler 5K NTC für Elfatherm E8Regelungen Länge: 2 m
Allgemeine Informationen: für die CETA- und THETA-Regelung 2233BVV Technische Daten Überspannungsschutz: Solar PT 1000/6 passend für INTERCAL Typ: Kollektorfühler, Solarfühler

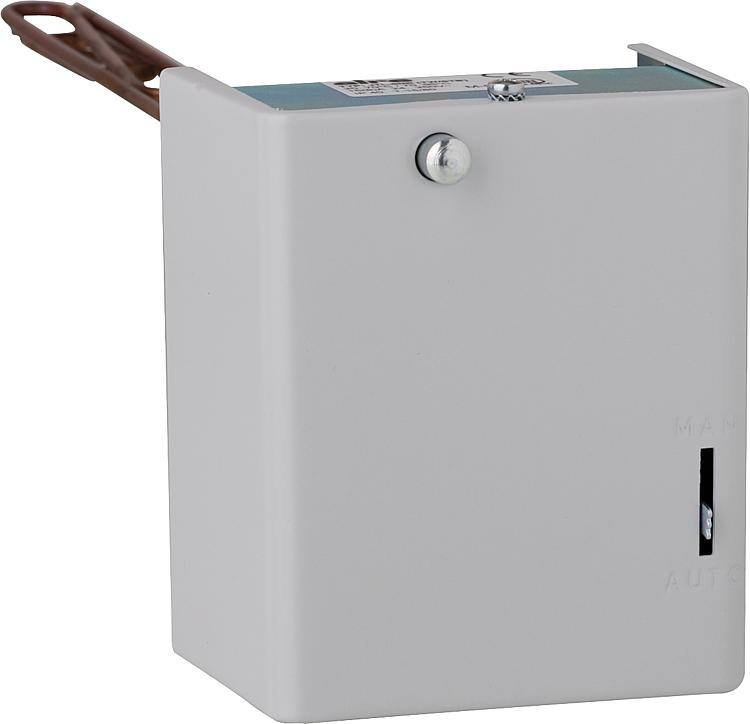

Kombinations-Warmluft-Regler JTL-17 NR ! !! einzeln !!! - Kapillar-System - Bauartgeprüft durch TÜV nach DIN EN 14597, für Warmlufterhitzer nach DIN 4794, Technische Daten: - Schaltvermögen: 15 (8) A, 24250 V, bei 24 V min. 150 mA - Schaltdifferenz Ventilator: einstellbar 8...30 K - Regelbereich Ventilator: 20...70GradC - Regelbereich Brenner: 70...100GradC, JTL-2...8 70...95GradC, JTL-8 NR...17 NR - Abschalttemperatur STB: 100GradC (+0/- 10 K), Außen-Handrückstellung (gilt für Typen JTL.NR) - Kontakt: 2 bzw. 3 Mikroschalter als potentialfreie Wechselkontakte (Umschalter) - Schutzart: IP 40 - Schutzklasse: I - Umgebungstemperatur: 15 . +80GradC - Fühler: Flüssigkeitsfühler aus Cu, auf gesamter Länge aktiv - max. Fühlertemperatur: 200GradC - Farbe: grau , Anwendung: - Minimal- oder Maximalthermostat zur Zuluftüberwachung und Ventilatorregelung in Lüftungs- und Klimaanlagen - Überhitzungsschutzthermostat für elektrische Heizregister und direkt befeuerte Lufterhitzer im Öl- und Gasbetrieb - Mit dem Schalter MAN AUTO kann der Ventilator im Sommer zum Lüften verwendet werden - Typ . NR: Temperaturgesteuerte Ventilatorregelung, Brennerüberwachung und Sicherheits- temperaturbegrenzer, 3 Funktionen - JTL-8 ersetzt JTL-4 und JTL-8 NR ersetzt JTL-4 NR
Kombinations-Warmluft-Regler JTL-8 NR !! ! einzeln !!! Technische Daten: - Schaltvermögen: 15 (8) A, 24250 V, bei 24 V min. 150 mA - Schaltdifferenz Ventilator: einstellbar 8...30 K - Regelbereich Ventilator: 20...70GradC - Regelbereich Brenner: 70...100GradC, JTL-2...8 70...95GradC, JTL-8 NR...17 NR - Abschalttemperatur STB: 100GradC (+0/- 10 K), Außen-Handrückstellung (gilt für Typen JTL.NR) - Kontakt: 2 bzw. 3 Mikroschalter als potentialfreie Wechselkontakte (Umschalter) - Schutzart: IP 40 - Schutzklasse: I - Umgebungstemperatur: 15 . +80GradC - Fühler: Flüssigkeitsfühler aus Cu, auf gesamter Länge aktiv - max. Fühlertemperatur: 200GradC - Farbe: grau , - Kapillar-System - Bauartgeprüft durch TÜV nach DIN EN 14597, für Warmlufterhitzer nach DIN 4794, Anwendung: - Minimal- oder Maximalthermostat zur Zuluftüberwachung und Ventilatorregelung in Lüftungs- und Klimaanlagen - Überhitzungsschutzthermostat für elektrische Heizregister und direkt befeuerte Lufterhitzer im Öl- und Gasbetrieb - Mit dem Schalter MAN AUTO kann der Ventilator im Sommer zum Lüften verwendet werden - Typ . NR: Temperaturgesteuerte Ventilatorregelung, Brennerüberwachung und Sicherheits- temperaturbegrenzer, 3 Funktionen - JTL-8 ersetzt JTL-4 und JTL-8 NR ersetzt JTL-4 NR
