Hydraulische Weichen & Zubehör
Hydraulische Weiche Typ WST 80-54 - Passend zu Magra-Verteiler Typ Vario - Tauscherkammer aus Stahl mit aufgeschweißten Endböden - 4 Anschlussmuffen für Wärmeabnehmer und Wärmeerzeuger - Temperaturfühler-Anschluss: Muffe DN 15 (1/2) - Entlüftung und Entleerung: je 1 Muffe DN 15 (1/2), in den Endböden - Entlüftungs- und Entleer-Set (Bestell- Nr.: 90 511 71) bitte separat bestellen, Der Wärmeerzeugerkreis und die nachgeschalteten Heizkreise werden hydraulisch entkoppelt. Dadurch ermöglicht eine hydraulische Weiche unterschiedliche Volumenströme auf der Wärmeerzeuger- und auf der Verbraucherseite. Dies gewährleistet ein optimales Zusammenwirken von Regelungstechnik und Hydraulik. - Betriebsdruck: max. 6 bar - Betriebstemperatur: bis 110GradC - werkseitig druckgeprüft und grundiert

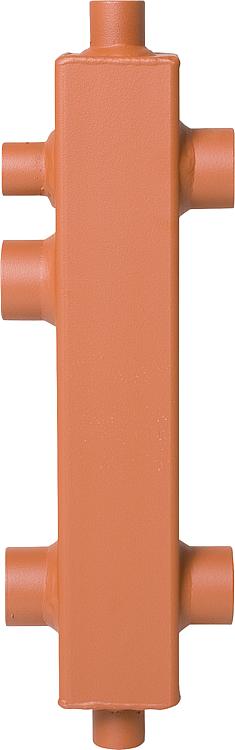

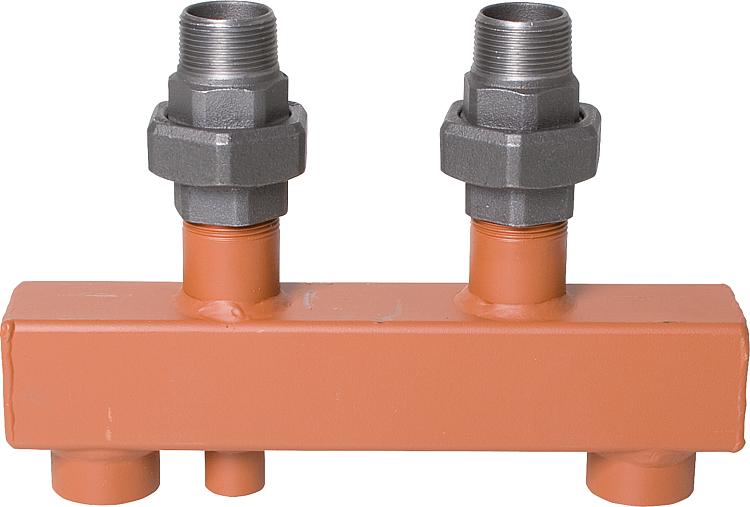

Hydraulische Weiche WST 60-24 zum Anschluss an Kesselverteiler 60-12,5 und F 87- Der Wärmeerzeugerkreis und die nachgeschalteten Heizkreise werden hydraulisch entkoppelt. Dadurch ermöglicht eine hydraulische Weiche unterschiedliche Volumenströme auf der Wärmeerzeuger- und auf der Verbraucherseite. Dies gewährleistet ein optimales Zusammenwirken von Regelungstechnik und Hydraulik. - Betriebsdruck: max. 6 bar - Betriebstemperatur: bis 110GradC - werkseitig druckgeprüft und grundiert, - Passend für Magra-Kesselverteiler Typ 60-12,5 - Für DN 32 (1 1/4)-Verteileranschluss (Verschraubung: DN 32 (1 1/4) IG x DN 32 (1 1/4) AG), - Durchsatz: bis 3 m /h - Kesselanschluss: 2 Muffen DN 32 (1 1/ 4) IG, unten - Verteileranschluss: 2 Gewindestutzen DN 32 (1 1/4) AG mit 2 Verschraubungen - Temperaturfühler-Anschluss: Muffe DN 15 (1/2) IG (mit selbstdichtendem Stopfen) - Tauscherkammer 60/60 mm aus Stahl mit aufgeschweißten Endböden

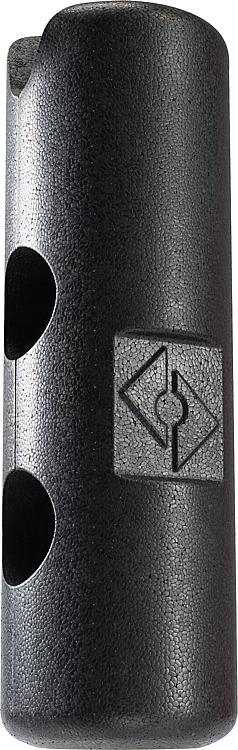

Isolierschale passend für Hydraulische Weiche SpiroCross AX100, AX125, AX150 - Passend für AX100, AX125 und AX 150 - Halbschalen aus EPP-Hartschaum - Maße Isolierung (H x B x T): 482 x 150 x 150 mm - Nach HeizAnlV und EnEV, Hydraulische Weiche Spirocross ist im Lieferumfang nicht enthalten.
Kombiverteiler DN 25, 2+1 HK mit Entleerhahn und Entlüfter - Heizkreisabgänge Vor- und Rücklauf nebeneinander liegend - Separater Heizkreisabgang seitlich - Integrierte Hydraulische Weiche - Integrierte Entleerung und Entlüfter - EPP Isolierung und Wandkonsolen inklusive Technische Daten: - Betriebsdruck max.: 6 bar - Betriebstemperatur max.: 110 GradC - Achsabstand Abgänge oben: 125 mm - Achsabstand Abgänge seitlich: 80 mm - Anschluss Kesselanschluss: DN 32 (1 1/ 4) IG - Anschluss Heizkreise: DN 40 (1 1/2) ÜWM - Material Verteiler: Stahl - Material ÜWM: Messing
Kombiverteiler DN 25, 2+1 HK mit Magnetschlammabscheider und Entlüfter - Heizkreisabgänge Vor- und Rücklauf nebeneinander liegend - Separater Heizkreisabgang seitlich - Integrierte Hydraulische Weiche - Integrierte Entleerung und Entlüfter - EPP Isolierung und Wandkonsolen inklusive Technische Daten: - Betriebsdruck max.: 6 bar - Betriebstemperatur max.: 110 GradC - Achsabstand Abgänge oben: 125 mm - Achsabstand Abgänge seitlich: 80 mm - Anschluss Kesselanschluss: DN 32 (1 1/ 4) IG - Anschluss Heizkreise: DN 40 (1 1/2) ÜWM - Material Verteiler: Stahl - Material ÜWM: Messing
Kombiverteiler DN 25, 3+1 HK mit Entleerhahn und Entlüfter - Heizkreisabgänge Vor- und Rücklauf nebeneinander liegend - Separater Heizkreisabgang seitlich - Integrierte Hydraulische Weiche - Integrierte Entleerung und Entlüfter - EPP Isolierung und Wandkonsolen inklusive Technische Daten: - Betriebsdruck max.: 6 bar - Betriebstemperatur max.: 110 GradC - Achsabstand Abgänge oben: 125 mm - Achsabstand Abgänge seitlich: 80 mm - Anschluss Kesselanschluss: DN 32 (1 1/ 4) IG - Anschluss Heizkreise: DN 40 (1 1/2) ÜWM - Material Verteiler: Stahl - Material ÜWM: Messing
Kombiverteiler DN 25, 3+1 HK mit Magnetschlammabscheider und Entlüfter - Heizkreisabgänge Vor- und Rücklauf nebeneinander liegend - Separater Heizkreisabgang seitlich - Integrierte Hydraulische Weiche - Integrierte Entleerung und Entlüfter - EPP Isolierung und Wandkonsolen inklusive Technische Daten: - Betriebsdruck max.: 6 bar - Betriebstemperatur max.: 110 GradC - Achsabstand Abgänge oben: 125 mm - Achsabstand Abgänge seitlich: 80 mm - Anschluss Kesselanschluss: DN 32 (1 1/ 4) IG - Anschluss Heizkreise: DN 40 (1 1/2) ÜWM - Material Verteiler: Stahl - Material ÜWM: Messing

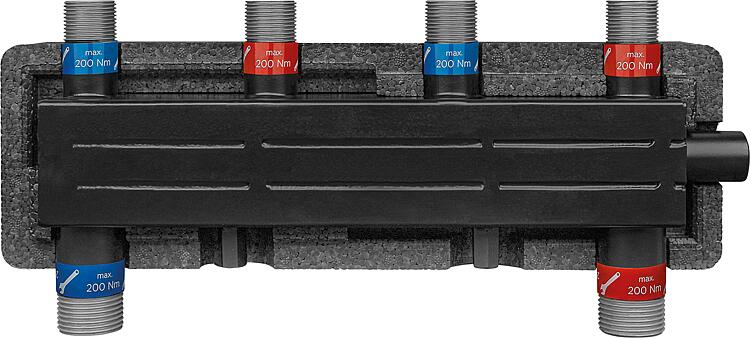

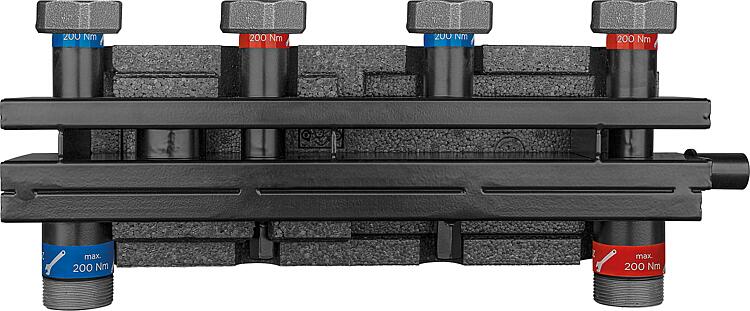

• Vor- und Rücklauf thermisch getrennt, somit ideal in Brennwert-Heizungsanlagen einsetzbar • Inkl. Isolierung und Wandbefestigung Technische Daten: • Material: Stahl • Material Isolierung: EPP • Materialstärke Isolierung: 25 mm • Betriebsdruck max.: 6 bar • Betriebstemperatur max.: 110 °C • Durchsatz max.: 2 m³/h • Leistung max.: 50 kW • Achsabstand Abgänge: 90 mm • Bautiefe: 110 mm • Wandabstand: 110/150 mm • Heizungsverteiler mit integrierter Hydraulischer Weiche • Anschluss Kesselanschluss: 2 x DN 40 (1 1/2") AG • Anschluss Heizkreise: DN 20 (3/4") AG

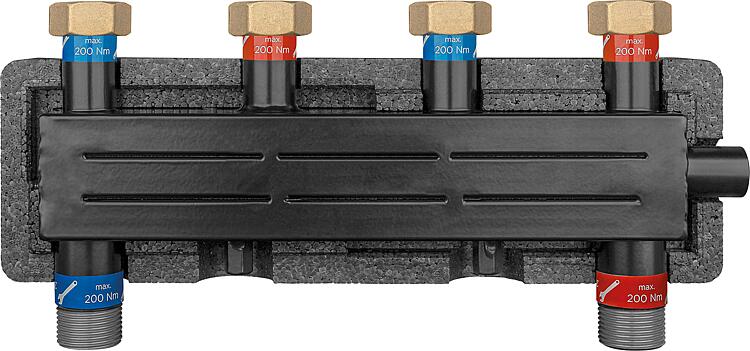

• Vor- und Rücklauf thermisch getrennt, somit ideal in Brennwert-Heizungsanlagen einsetzbar • Inkl. Isolierung und Wandbefestigung Technische Daten: • Material: Stahl • Material Isolierung: EPP • Materialstärke Isolierung: 25 mm • Betriebsdruck max.: 6 bar • Betriebstemperatur max.: 110 °C • Durchsatz max.: 2 m³/h • Leistung max.: 50 kW • Achsabstand Abgänge: 90 mm • Bautiefe: 110 mm • Wandabstand: 110/150 mm • Heizungsverteiler mit integrierter Hydraulischer Weiche • Anschluss Kesselanschluss: 2 x DN 40 (1 1/2") AG • Anschluss Heizkreise: DN 25 (1") Überwurfmutter

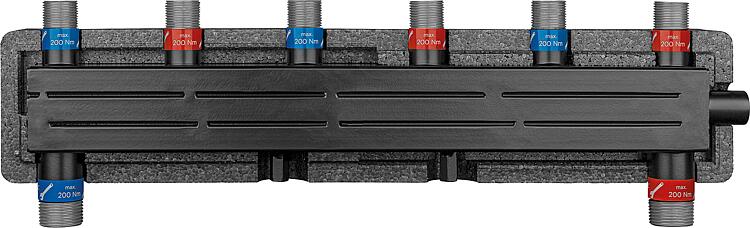

• Vor- und Rücklauf thermisch getrennt, somit ideal in Brennwert-Heizungsanlagen einsetzbar • Inkl. Isolierung und Wandbefestigung Technische Daten: • Material: Stahl • Material Isolierung: EPP • Materialstärke Isolierung: 25 mm • Betriebsdruck max.: 6 bar • Betriebstemperatur max.: 110 °C • Durchsatz max.: 2 m³/h • Leistung max.: 50 kW • Achsabstand Abgänge: 90 mm • Bautiefe: 110 mm • Wandabstand: 110/150 mm • Heizungsverteiler mit integrierter Hydraulischer Weiche • Anschluss Kesselanschluss: 2 x DN 40 (1 1/2") AG • Anschluss Heizkreise: DN 20 (3/4") AG
• Vor- und Rücklauf thermisch getrennt, somit ideal in Brennwert-Heizungsanlagen einsetzbar • Inkl. Isolierung und Wandbefestigung Technische Daten: • Material: Stahl • Material Isolierung: EPP • Materialstärke Isolierung: 25 mm • Betriebsdruck max.: 6 bar • Betriebstemperatur max.: 110 °C • Durchsatz max.: 2 m³/h • Leistung max.: 50 kW • Achsabstand Abgänge: 90 mm • Bautiefe: 110 mm • Wandabstand: 110/150 mm • Heizungsverteiler mit integrierter Hydraulischer Weiche • Anschluss Kesselanschluss: 2 x DN 40 (1 1/2") AG • Anschluss Heizkreise: DN 25 (1") Überwurfmutter

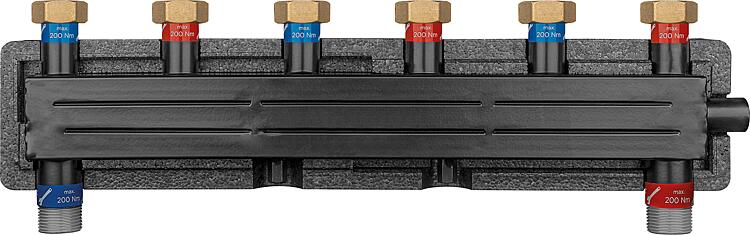

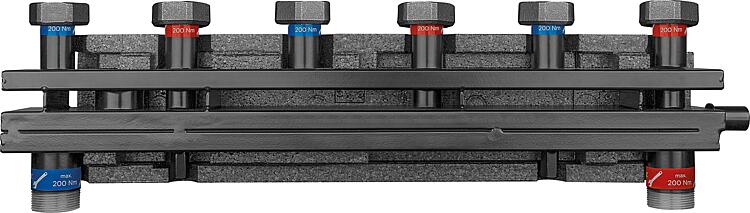

• Vor- und Rücklauf thermisch getrennt, somit ideal in Brennwert-Heizungsanlagen einsetzbar • Kompakte Bauweise • Heizkreisabgänge nebeneinander liegend • Vor- und Rücklauf farblich markiert • Druckgeprüft und grundiert • Inkl. Isolierung und Wandbefestigung Technische Daten: • Betriebsdruck max.: 6 bar • Betriebstemperatur max.: 110°C • Material Verteiler: Stahl • Material Isolierung: EPP • Bautiefe: 110 mm • Heizungsverteiler mit integrierter Hydraulischer Weiche • Durchsatz max.: 3 m³/h • Leistung max.: 70 KW • Achsabstand: 125 mm • Anschluss Kesselanschluss: 2 x DN 40 ( 1 1/2") AG • Anschluss Heizkreise: DN 40 (1 1/2") Überwurfmutter • Wandabstand: 110/150 mm • Materialstärke Isolierung: 25 mm
• Vor- und Rücklauf thermisch getrennt, somit ideal in Brennwert-Heizungsanlagen einsetzbar • Kompakte Bauweise • Heizkreisabgänge nebeneinander liegend • Vor- und Rücklauf farblich markiert • Druckgeprüft und grundiert • Inkl. Isolierung und Wandbefestigung Technische Daten: • Betriebsdruck max.: 6 bar • Betriebstemperatur max.: 110°C • Material Verteiler: Stahl • Material Isolierung: EPP • Bautiefe: 110 mm • Heizungsverteiler mit integrierter Hydraulischer Weiche • Durchsatz max.: 3 m³/h • Leistung max.: 70 KW • Achsabstand: 125 mm • Anschluss Kesselanschluss: 2 x DN 40 ( 1 1/2") AG • Anschluss Heizkreise: DN 40 (1 1/2") Überwurfmutter • Wandabstand: 110/150 mm • Materialstärke Isolierung: 25 mm
Magra-Fertigisolierung für WST Typ 80- 54 schwarze PU-Hartschaum-Halbschalen - Entspricht der EnEv - Schwarze PU-Hartschaum-Halbschalen - Mit Ausschnitten für die Anschlüsse - Einschließlich Schnellverschlüssen
Magra-Wandbefestigung 110/150 VPE=2 Stück - Für isolierten HWplus Kesselverteiler - Ausladung bis Verteilermitte
Magra-Wandbefestigung 160/130 für isolierten Kesselverteiler Typ F 87-12,5

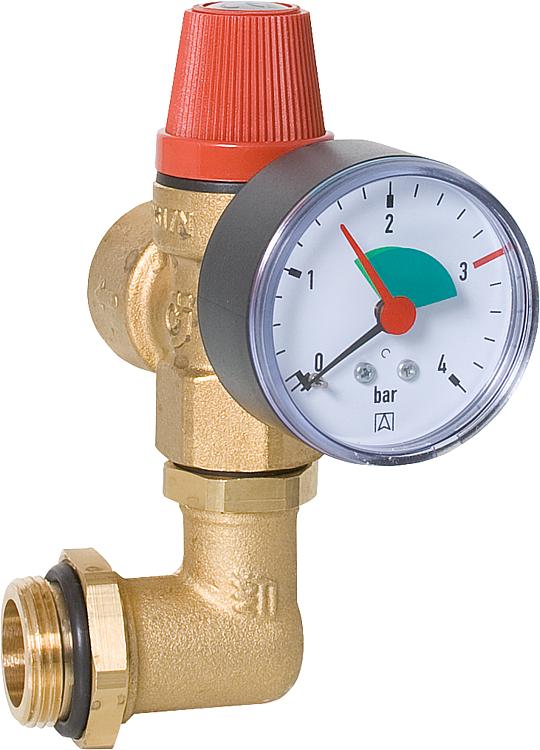

Sicherheitsset 100 KW DN 32 - Sicherheitsventil DN 20 / 3 bar - Manometer 0-4 bar - Anschluss: DN 25 (1) selbstdichtend
Sicherheitsset zur Montage an Verteiler3 bar bis 50kW, Manometer 0-4 bar - Sicherheitsventil DN 15 / 3 bar - Manometer 0-4 bar - Anschluss: DN 20 (3/4) selbstdichtend

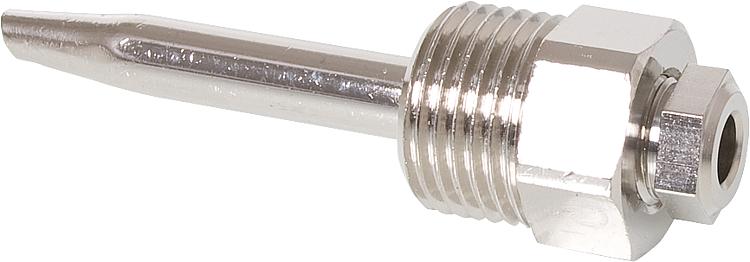

Tauchhülse Messing verchromt für Vorlauffühler/Kesselfühler Anschluss 1/ 2" AG - Für Vorlauffühler/Kesselfühler - Für Fühler mit d 6 mm, Tiefe 60 mm - Messing verchromt
Verbindungsrohr incl. Isolierung incl. 3 Verschraubungen 2" Zum Verbinden von Heizkreisverteiler HV 80/125 und Hydraulische Weiche HW 80/ 570A. Bestehend aus: - Verbindungsrohr mit Isolierung - 3 Verschraubungen DN50 (2), Rechts- oder Links-Anschluss möglich.

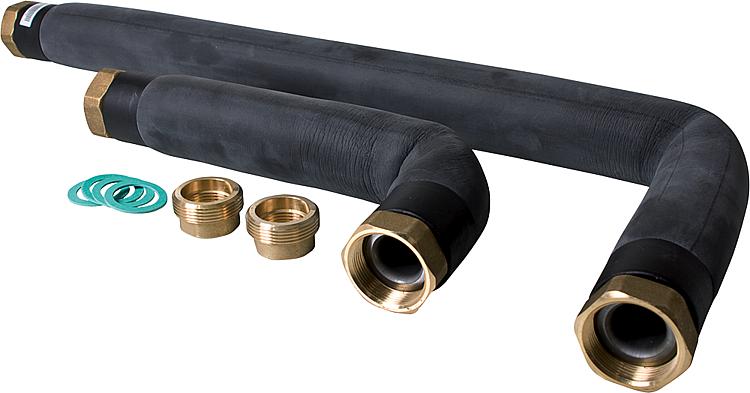

Verrohrungsgruppe DN25 für hydr. WeicheMW25 Abgang rechts- oder linksseitig - Für hydraulische Weiche Typ DN 25/3. 500 - Zum Anschluss einer senkrecht montierten hydraulischen Weiche unter einem PAW-Modulverteiler - Anschluss flachdichtend - Komplett isoliert - Abgang rechts- oder linksseitig
Wandbefestigung für Hydraulische Weiche60/60 VPE=2Stück-110/100 - Für isolierten MAGRA-60/60-Verteiler - Galvanisch verzinkt - Einschließlich Befestigungsmaterial - Diese Wandbefestigung umschließt den isolierten MAGRA-Tubo-Verteiler - Ausladung (a): 100 mm bis Verteilermitte - VPE = 2 Stück, Zubehör für Magra- Heizkreisverteiler Tubo (60/60), - Für isolierten HWplus Kesselverteiler - Ausladung bis Verteilermitte

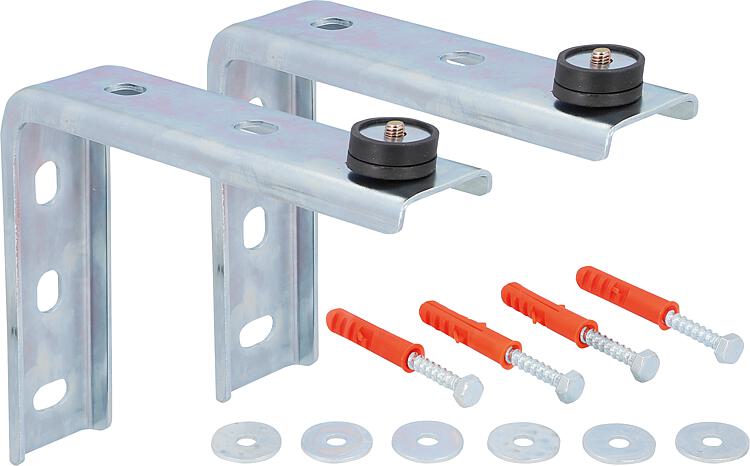

• Passend für: HV 80, HVM und HVM SU • Vibrationsgedämpft • Ausladung a: 160 mm oder 220 mm • VPE: 2 Stück
WS-Standkonsole Typ SKL 80 galv. verzinkt inkl. Befestigungsmaterial - Galvanisch verzinkt - Einschließlich Befestigungsmaterial, - Passend für: HV 80, HVM und HVM SU - Vibrationsgedämpft
