Hydraulische Weichen & Zubehör

Hydraulische Weiche DN25 (1") bis 3500 l/h - bis 3500 l/h - unter einem Modulverteiler DN25 (1) oder separat (vertikal oder horizontal) an der Wand montierbar - Isolierung nach EnEV: EPP- Halbschalen - Maße inkl. Isolierung (BxH): 600 x 195 mm - Achsmaß: 375 mm Anschlüsse: - Verbraucherseite: DN25 (1) Flansch für DN40 (1 1/2) Mutter - Kesselseite: DN40 (1 1/2) AG oder DN25 (1) IG (mit Verschraubung) flachdichtend - seitlich: 2x DN15 (1/2) IG mit Stopfen verschlossen, Funktionsweise Hydraulische Weichen werden eingesetzt, wenn in einer Anlage gleichzeitig ein bzw. mehrere Wärmeerzeuger mit eigener Pumpe und ein oder mehrerer Verbraucher mit Verteilerpumpe vorhanden sind. In so einer Anlage ergeben sich Betriebsbedingungen, bei denen sich die Pumpen gegenseitig beeinflussen und dabei in den Kreisläufen ungewollte Veränderungen der Durchsatzleistungen und Förderhöhen hervorrufen. Die hydraulische Weiche bildet eine hydraulische Entkopplung der angeschlossenen Kreise. So ist es möglich, die angeschlossenen Primär- und Sekundärkreise hydraulisch unabhängig zu gestalten. Der Durchfluss in einem Kreis verursacht keinen Durchfluss im anderen Kreis, wenn der Druckverlust in der hydraulischen Weiche belanglos ist. Der Einsatz einer hydraulischen Weiche bedingt, dass jeder Kreis (sowohl der Wärmeerzeuger als auch der Verbraucherkreis) mit einer eigenen Pumpe ausgestattet sein muss! Dadurch kann man einen Wärmeerzeugerkreis mit gleichbleibender Durchsatzleistung und einen Verbraucherkreis mit variabler Leistung betreiben: typische Funktionsbedingungen für moderne Heiz- und Klimaanlagen., - Messing - inkl. EPP-Isolierung, passend zu Modulsystem DN 25 (1)

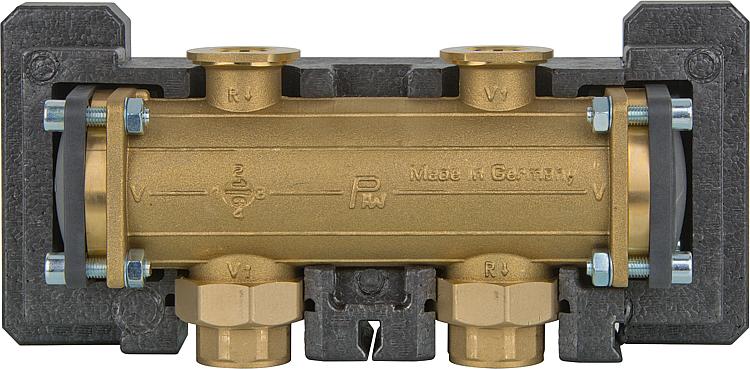

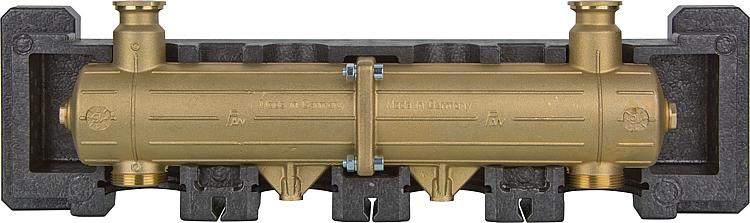

Hydraulische Weiche DN32 (11/4") bis 2600 l/h, gebrückt mit Isolierung - Messing - inkl. EPP-Isolierung, bis 2.600 l/h - mit geführtem Vor- und Rücklauf - zur Montage unter einem einzelnen Heizkreis DN32 (1 1/4). - auch unter einem Verteiler DN32 (1 1/ 4) oder separat (im Rohr) montierbar. Bei der separaten (Im-Rohr-) Montage sind zusätzlich 2 Verschraubungssätze für die DN32 (1 1/4) PAW-Flansche erforderlich. - Isolierung nach EnEV: EPP-Halbschalen - Maße inkl. Isolierung (BxH): 330 x 125 mm - Achsmaß: 125 mm Anschlüsse: - Verbraucherseite (oben): DN32 (1 1/ 4) Flansch für DN50 (2) Mutter - Kesselseite (unten): DN50 (2) AG oder DN32 (11/4) IG (mit Verschraubung) achdichtend - seitlich: 2x DN20 (3/4) IG mit Stopfen verschlossen, passend zu Modulsystem DN 32 (1 1/4)

Hydraulische Weiche EVENES W3 DN32(11/ 4")IG, 3m /h, 70KW für Kesselverteiler VT3 - Ideal auf die Kesselverteiler Evenes VT3 abgestimmt - Auch mit Fremdverteiler mit Achsabstand 125 mm einsetzbar - Kompakte Bauweise - Vor- und Rücklauf farblich markiert - Anschluss für Fühler - Druckgeprüft und grundiert - Inkl. Isolierung Technische Daten: - Betriebsdruck max.: 4 bar - Betriebstemperatur max.: 110GradC - Durchsatz max.: 3m /h - Leistung max.: 70 kW - Material Weiche: Stahl - Anschluss Heizkreis: DN 40 (1 1/2) ÜWM - Anschluss Kesselanschluss: DN 32 (1 1/ 4) IG - Anschluss für Fühler seitlich: DN 15 (1/2) IG - Achsabstand Heizkreis: 125 mm - Achsabstand Kesselanschluss: 250 mm - Material Isolierung: EPP 25 mm - Maße (LxT): 420 x 100 mm

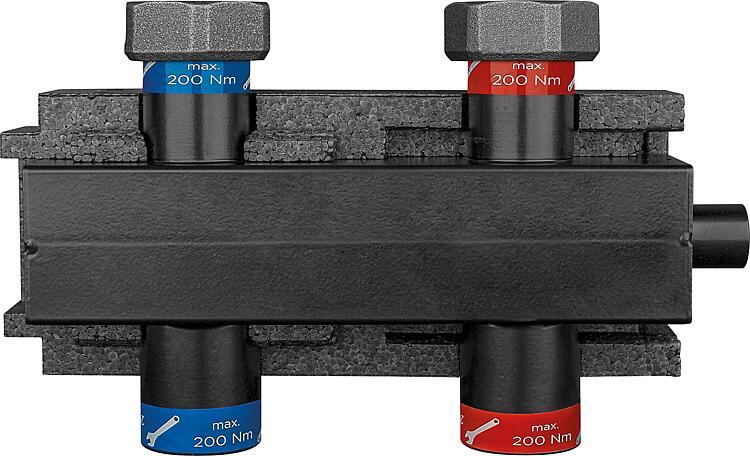

• Ideal auf die Kesselverteiler evenes VT3 DN 25 (1") abgestimmt • Auch mit Fremdverteiler mit Achsabstand 125 mm einsetzbar • Anschluss für Fühler • Inkl. Isolierung Technische Daten: • Material: Stahl • Material Isolierung: EPP • Materialstärke Isolierung: 25 mm • Betriebsdruck max.: 6 bar • Betriebstemperatur max.: 110 °C • Durchsatz max.: 3 m³/h • Leistung max.: 70 kW • Anschluss Heizkreis: DN 40 (1 1/2") ÜWM • Anschluss Kesselkreis: DN 32 (1 1/4") IG • Anschluss Fühler: DN 15 (1/2") • Achsabstand Heizkreis: 125 mm • Achsabstand Kesselkreis: 125 mm • Maße (L x T): 300 x 110 mm

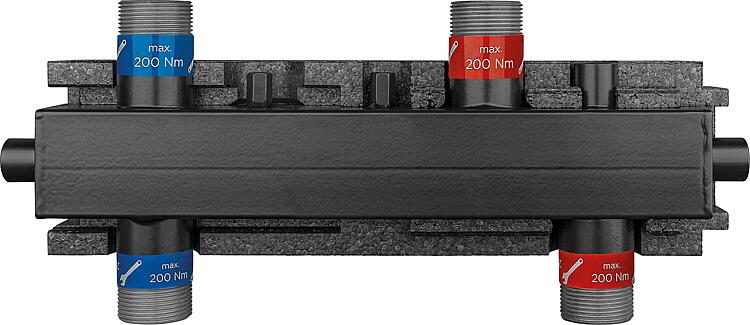

• Anschlüsse für Fühler und Entleerung • Inkl. Isolierung und Wandbefestigung Technische Daten: • Material: Stahl • Material Isolierung: EPP • Materialstärke Isolierung: 25 mm • Betriebsdruck max.: 6 bar • Betriebstemperatur max.: 110 °C • Anschluss Fühler/Entleerung: DN 15 (1/2") • Durchsatz max.: 3 m³/h • Leistung max.: 70 kW • Anschlüsse Heizkreis: DN 32 (1 1/4") AG • Achsabstand Heizkreis: 250 mm • Achsabstand Kesselkreis: 187,5 mm • Wandabstand: 100 mm • Maße (L x T): 420 x 110 mm

Hydraulische Weiche EVENES W7 DN50(2") IG,7m /h, 170KW für Kesselverteiler VT7 - Kompakte Bauweise - Vor- und Rücklauf farblich markiert - Anschlüsse für Fühler und Entleerung - Druckgeprüft und grundiert - Inkl. Isolierung und Wandbefestigung Technische Daten: - Betriebsdruck max.: 4 bar - Betriebstemperatur max.: 110GradC - Durchsatz max.: 7m /h - Leistung max.: 170 kW - Material Weiche: Stahl - Anschlüsse: DN 50 (2) AG - Anschlüsse Fühler/Entleerung: 3x DN15(1/2) IG - Achsabstand Heizkreis: 640 mm - Achsabstand Kesselanschluss: 400 mm - Wandabstand: 160/220 mm - Material Isolierung: EPP 35 mm - Maße (LxT): 676 x 150 mm

Hydraulische Weiche HW 60-125x1" Inkl. Isolierung Funktionsweise einer hydraulischen Weiche: Wenn in einer Anlage ein oder mehrere Wärmeerzeugerkreise (mit eigener Pumpe) und ein oder mehrere Verbraucherkreise (mit eigener Verteilerpumpe) betrieben werden, kommen hydraulische Weichen zum Einsatz. Bei solchen Betriebsbedingungen können sich die Pumpen gegenseitig beeinflussen, wodurch es zu ungewollten Veränderungen von Durchsatz und Förderhöhe kommen kann. Durch den Einsatz hydraulischer Weichen werden die einzelnen Kreise hydraulisch voneinander entkoppelt, sodass diese unabhängig voneinander betrieben werden können., - Tauschkammer aus Vierkant- Rohr - druckgeprüft und verzinkt - Betriebsdruck max. 6 bar - Vorlauftemperatur max. 90GradC - Isolierung mit verzinktem Stahlblechmantel, - Tauschkammer aus VK Rohr 60 x 60 - Unten: Kesselkreis-Muffen - Oben: Anschlussnippel für Abnehmerkreis mit Verschraubung (IG/IG) - Muffe DN15 (1/2) IG für Temperaturfühler - Isolierung: 25 mm

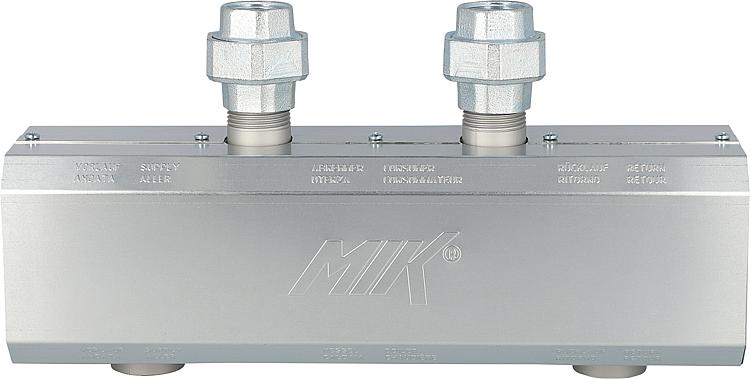

Hydraulische Weiche HW 60-125x11/4" Inkl.Isolierung - Tauschkammer aus VK Rohr 60 x 60 - Unten: Kesselkreis-Muffen - Oben: Anschlussnippel für Abnehmerkreis mit Verschraubung (IG/IG) - Muffe DN15 (1/2) IG für Temperaturfühler - Isolierung: 25 mm, - Tauschkammer aus Vierkant-Rohr - druckgeprüft und verzinkt - Betriebsdruck max. 6 bar - Vorlauftemperatur max. 90GradC - Isolierung mit verzinktem Stahlblechmantel, Funktionsweise einer hydraulischen Weiche: Wenn in einer Anlage ein oder mehrere Wärmeerzeugerkreise (mit eigener Pumpe) und ein oder mehrere Verbraucherkreise (mit eigener Verteilerpumpe) betrieben werden, kommen hydraulische Weichen zum Einsatz. Bei solchen Betriebsbedingungen können sich die Pumpen gegenseitig beeinflussen, wodurch es zu ungewollten Veränderungen von Durchsatz und Förderhöhe kommen kann. Durch den Einsatz hydraulischer Weichen werden die einzelnen Kreise hydraulisch voneinander entkoppelt, sodass diese unabhängig voneinander betrieben werden können.

Hydraulische Weiche HWK 60x1" Inkl. Isolierung - Tauschkammer aus Vierkant-Rohr 60 x 60 mm - Anschlüsse DN 25(1) IG für Kessel- und Abnehmerkreis (bzw. Vor- und Rücklauf) - Service-Anschlüsse: DN 15 (1/2) oben für Entlüftung / unten für Spülung- Füllung-Entleerung - Isolierung: 25 mm, - Seitlich: Anschlussmuffen mit Innengewinde für Kessel- und Abnehmerkreis - Oben/Unten: Service-Anschlussmuffen für Entlüftung und Entleerung, - Tauschkammer aus Vierkant-Rohr - druckgeprüft und verzinkt - Betriebsdruck max. 6 bar - Vorlauftemperatur max. 90GradC - Isolierung mit verzinktem Stahlblechmantel, Funktionsweise einer hydraulischen Weiche: Wenn in einer Anlage ein oder mehrere Wärmeerzeugerkreise (mit eigener Pumpe) und ein oder mehrere Verbraucherkreise (mit eigener Verteilerpumpe) betrieben werden, kommen hydraulische Weichen zum Einsatz. Bei solchen Betriebsbedingungen können sich die Pumpen gegenseitig beeinflussen, wodurch es zu ungewollten Veränderungen von Durchsatz und Förderhöhe kommen kann. Durch den Einsatz hydraulischer Weichen werden die einzelnen Kreise hydraulisch voneinander entkoppelt, sodass diese unabhängig voneinander betrieben werden können.

Hydraulische Weiche HWK 60x11/4" Inkl. Isolierung Funktionsweise einer hydraulischen Weiche: Wenn in einer Anlage ein oder mehrere Wärmeerzeugerkreise (mit eigener Pumpe) und ein oder mehrere Verbraucherkreise (mit eigener Verteilerpumpe) betrieben werden, kommen hydraulische Weichen zum Einsatz. Bei solchen Betriebsbedingungen können sich die Pumpen gegenseitig beeinflussen, wodurch es zu ungewollten Veränderungen von Durchsatz und Förderhöhe kommen kann. Durch den Einsatz hydraulischer Weichen werden die einzelnen Kreise hydraulisch voneinander entkoppelt, sodass diese unabhängig voneinander betrieben werden können., - Tauschkammer aus Vierkant- Rohr - druckgeprüft und verzinkt - Betriebsdruck max. 6 bar - Vorlauftemperatur max. 90GradC - Isolierung mit verzinktem Stahlblechmantel, - Seitlich: Anschlussmuffen mit Innengewinde für Kessel- und Abnehmerkreis - Oben/Unten: Service-Anschlussmuffen für Entlüftung und Entleerung, - Tauschkammer aus Vierkant-Rohr 60 x 60 mm - Anschlüsse DN 25(1) IG für Kessel- und Abnehmerkreis (bzw. Vor- und Rücklauf) - Service-Anschlüsse: DN 15 (1/2) oben für Entlüftung / unten für Spülung- Füllung-Entleerung - Isolierung: 25 mm

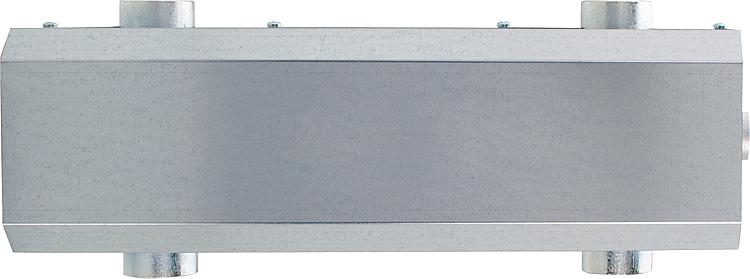

Hydraulische Weiche mit Isolierung,Typ HW 60/250 3m /h - Tauschkammer aus Vierkant-Rohr - druckgeprüft und verzinkt - Betriebsdruck max. 6 bar - Vorlauftemperatur max. 90GradC - Isolierung mit verzinktem Stahlblechmantel, Funktionsweise einer hydraulischen Weiche: Wenn in einer Anlage ein oder mehrere Wärmeerzeugerkreise (mit eigener Pumpe) und ein oder mehrere Verbraucherkreise (mit eigener Verteilerpumpe) betrieben werden, kommen hydraulische Weichen zum Einsatz. Bei solchen Betriebsbedingungen können sich die Pumpen gegenseitig beeinflussen, wodurch es zu ungewollten Veränderungen von Durchsatz und Förderhöhe kommen kann. Durch den Einsatz hydraulischer Weichen werden die einzelnen Kreise hydraulisch voneinander entkoppelt, sodass diese unabhängig voneinander betrieben werden können., - Seitlich: Anschlussmuffen mit Innengewinde für Kessel- und Abnehmerkreis - Oben/Unten: Service-Anschlussmuffen für Entlüftung und Entleerung - Muffe DN 15 (1/2) IG für Temperaturfühler - Versetzte Anschlüsse zur besseren Entlüftung

Hydraulische Weiche mit Isolierung,Typ HW 80/400 7m /h - Seitlich: Anschlussmuffen mit Innengewinde für Kessel- und Abnehmerkreis - Oben/Unten: Service-Anschlussmuffen für Entlüftung und Entleerung - Muffe DN 15 (1/2) IG für Temperaturfühler - Versetzte Anschlüsse zur besseren Entlüftung, Funktionsweise einer hydraulischen Weiche: Wenn in einer Anlage ein oder mehrere Wärmeerzeugerkreise (mit eigener Pumpe) und ein oder mehrere Verbraucherkreise (mit eigener Verteilerpumpe) betrieben werden, kommen hydraulische Weichen zum Einsatz. Bei solchen Betriebsbedingungen können sich die Pumpen gegenseitig beeinflussen, wodurch es zu ungewollten Veränderungen von Durchsatz und Förderhöhe kommen kann. Durch den Einsatz hydraulischer Weichen werden die einzelnen Kreise hydraulisch voneinander entkoppelt, sodass diese unabhängig voneinander betrieben werden können., - Tauschkammer aus Vierkant- Rohr - druckgeprüft und verzinkt - Betriebsdruck max. 6 bar - Vorlauftemperatur max. 90GradC - Isolierung mit verzinktem Stahlblechmantel

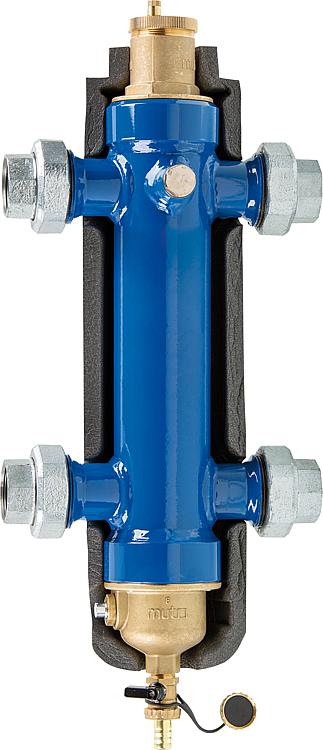

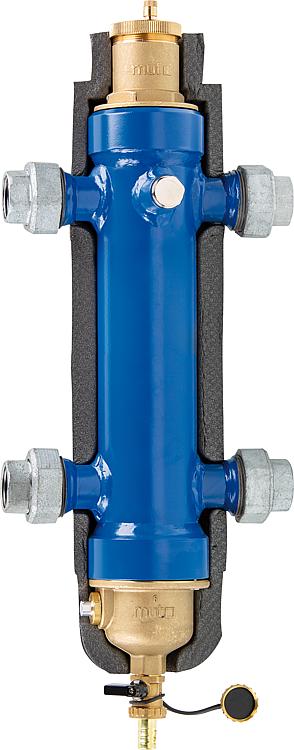

Hydraulische Weiche mit Schlamm- und Magnetitabscheider DN25(1") - Vormontiert mit Magnetit- und Schlammabscheider und automatischem Entlüfter - Tauschkammer aus Rundrohr - Anschluss für Tauchfühler DN 15 (1/2) - Inklusive Isolierung und 4 x Verschraubungen Technische Daten: - Betriebstemperatur max.: 110GradC - Betriebsdruck max.: 10 bar - Medium: Wasser/Glykol max.: 30 % - Material Gehäuse: Stahl - Material Entlüfter und Magnetitabscheider: Messing - Material Isolierung: PE-X 12 mm

Hydraulische Weiche mit Schlamm- und Magnetitabscheider DN32(11/4") - Vormontiert mit Magnetit- und Schlammabscheider und automatischem Entlüfter - Tauschkammer aus Rundrohr - Anschluss für Tauchfühler DN 15 (1/2) - Inklusive Isolierung und 4 x Verschraubungen Technische Daten: - Betriebstemperatur max.: 110GradC - Betriebsdruck max.: 10 bar - Medium: Wasser/Glykol max.: 30 % - Material Gehäuse: Stahl - Material Entlüfter und Magnetitabscheider: Messing - Material Isolierung: PE-X 12 mm

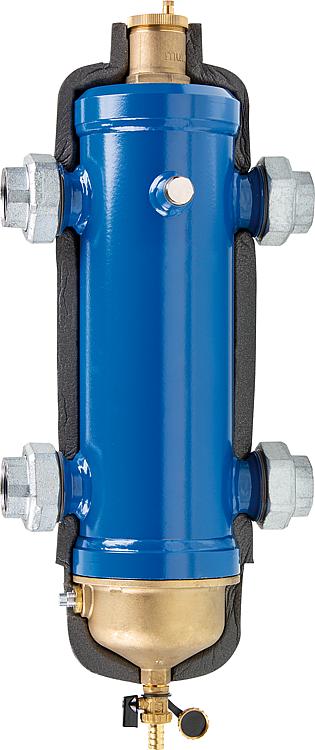

Hydraulische Weiche mit Schlamm- und Magnetitabscheider DN40(11/2") - Vormontiert mit Magnetit- und Schlammabscheider und automatischem Entlüfter - Tauschkammer aus Rundrohr - Anschluss für Tauchfühler DN 15 (1/2) - Inklusive Isolierung und 4 x Verschraubungen Technische Daten: - Betriebstemperatur max.: 110GradC - Betriebsdruck max.: 10 bar - Medium: Wasser/Glykol max.: 30 % - Material Gehäuse: Stahl - Material Entlüfter und Magnetitabscheider: Messing - Material Isolierung: PE-X 12 mm

Hydraulische Weiche MW 25/32 bis 4800 l/ h mit Isolierung bis 4.800 l/h - unter einem Modulverteiler DN32 (1 1/ 4) oder separat (vertikal oder horizontal) an der Wand montierbar. - Isolierung nach EnEV: EPP-Halbschalen - Maße inkl. Isolierung (BxH): 600 x 200 mm - Achsmaß: 375 mm Anschlüsse: - Verbraucherseite (oben): DN32 (1 1/ 4) Flansch für DN50 (2) Mutter - Kesselseite (unten): DN50 (2) AG oder DN32 (1 1/4) IG (mit Verschraubung) achdichtend - seitlich: 2x DN15 (1/2) IG mit Stopfen verschlossen, - Messing - inkl. EPP-Isolierung, passend zu Modulsystem DN 32 (1 1/4)

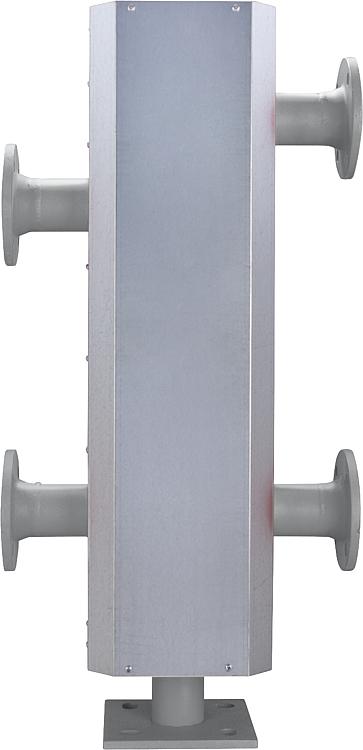

Hydraulische Weiche Typ HW 100, 9m /h, KW205, Anschluss DN50/PN6 - Seitlich: Flanschanschlüsse für Kessel- und Abnehmerkreis - Oben: 2 Serviceanschlüsse DN 15 (1/2) IG für Temperaturfühler und Entlüftung - Unten: Serviceanschluss DN 15 (1/2) IG für Entleerung - Versetzte Anschlüsse zur besseren Entlüftung - Mit Standfuß, - Tauschkammer aus Vierkant-Rohr - druckgeprüft und verzinkt - Betriebsdruck max. 6 bar - Vorlauftemperatur max. 90GradC - Isolierung mit verzinktem Stahlblechmantel

Hydraulische Weiche Typ HW 120, 12m /h KW270, Anschluss DN65/PN6 - Tauschkammer aus Vierkant-Rohr - druckgeprüft und verzinkt - Betriebsdruck max. 6 bar - Vorlauftemperatur max. 90GradC - Isolierung mit verzinktem Stahlblechmantel, - Seitlich: Flanschanschlüsse für Kessel- und Abnehmerkreis - Oben: 2 Serviceanschlüsse DN 15 (1/2) IG für Temperaturfühler und Entlüftung - Unten: Serviceanschluss DN 15 (1/2) IG für Entleerung - Versetzte Anschlüsse zur besseren Entlüftung - Mit Standfuß

Hydraulische Weiche Typ HW 160, 20m /h, KW445, Anschluss DN80/PN6 - Seitlich: Flanschanschlüsse für Kessel- und Abnehmerkreis - Oben: 2 Serviceanschlüsse DN 15 (1/2) IG für Temperaturfühler und Entlüftung - Unten: Serviceanschluss DN 15 (1/2) IG für Entleerung - Versetzte Anschlüsse zur besseren Entlüftung - Mit Standfuß, - Tauschkammer aus Vierkant-Rohr - druckgeprüft und verzinkt - Betriebsdruck max. 6 bar - Vorlauftemperatur max. 90GradC - Isolierung mit verzinktem Stahlblechmantel

Hydraulische Weiche Typ HW 60 mit Isolierung, 3m /h - Tauschkammer aus Vierkant-Rohr - druckgeprüft und verzinkt - Betriebsdruck max. 6 bar - Vorlauftemperatur max. 90GradC - Isolierung mit verzinktem Stahlblechmantel, Funktionsweise einer hydraulischen Weiche: Wenn in einer Anlage ein oder mehrere Wärmeerzeugerkreise (mit eigener Pumpe) und ein oder mehrere Verbraucherkreise (mit eigener Verteilerpumpe) betrieben werden, kommen hydraulische Weichen zum Einsatz. Bei solchen Betriebsbedingungen können sich die Pumpen gegenseitig beeinflussen, wodurch es zu ungewollten Veränderungen von Durchsatz und Förderhöhe kommen kann. Durch den Einsatz hydraulischer Weichen werden die einzelnen Kreise hydraulisch voneinander entkoppelt, sodass diese unabhängig voneinander betrieben werden können., - Anschlüsse: Muffen mit Innengewinde

Hydraulische Weiche Typ HW 80 mit Isolierung, 7m /h - Anschlüsse: Muffen mit Innengewinde, Funktionsweise einer hydraulischen Weiche: Wenn in einer Anlage ein oder mehrere Wärmeerzeugerkreise (mit eigener Pumpe) und ein oder mehrere Verbraucherkreise (mit eigener Verteilerpumpe) betrieben werden, kommen hydraulische Weichen zum Einsatz. Bei solchen Betriebsbedingungen können sich die Pumpen gegenseitig beeinflussen, wodurch es zu ungewollten Veränderungen von Durchsatz und Förderhöhe kommen kann. Durch den Einsatz hydraulischer Weichen werden die einzelnen Kreise hydraulisch voneinander entkoppelt, sodass diese unabhängig voneinander betrieben werden können., - Tauschkammer aus Vierkant- Rohr - druckgeprüft und verzinkt - Betriebsdruck max. 6 bar - Vorlauftemperatur max. 90GradC - Isolierung mit verzinktem Stahlblechmantel

Hydraulische Weiche Typ HW 80/570A 2" AG, inkl. Entlüftung - Heizwasser-Durchsatz: bis 8 m /h - Tauschkammer aus Vierkant-Rohr 80x80 mm - Bauhöhe: 815 mm - Stutzenabstand: Abnehmerkreis 570 mm, Kesselkreis 470 mm - Anschlüsse Vor- und Rücklauf: DN50 (2) AG - Anschluss oben für Kesselsicherheitsgruppe: DN32 (1 1/4) AG - Anschluss unten für Spülung-Füllung- Entleerung: DN15 (1/2) IG - Anschluss oben, seitlich für Temperaturfühler: DN15 (1/2) IG - 12 bar druckgeprüft und galvanisch verzinkt - Betriebsdruck: max. 6 bar - Vorlauftemperatur: max. 90GradC - Isolierung (35 mm EPS) mit verzinktem Stahlblechmantel (0,6 mm) - Eingepresste Beschriftung im Stahlblechmantel, Befestigung mit Wandkonsolen H-HW160 (Ausladung 160 mm, Bestell-Nr. 90 000 54) oder H-HW220 (Ausladung 220 mm, Bestell-Nr. 90 000 55).

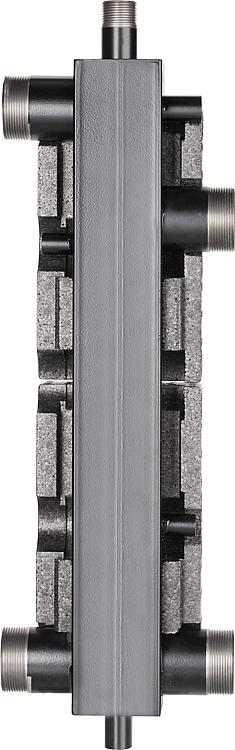

Hydraulische Weiche Typ WST 60-21 1" - Passend zu Magra-Verteiler Typ Vario - Tauscherkammer aus Stahl mit aufgeschweißten Endböden - 4 Anschlussmuffen für Wärmeabnehmer und Wärmeerzeuger - Temperaturfühler-Anschluss: Muffe DN 15 (1/2) - Entlüftung und Entleerung: je 1 Muffe DN 15 (1/2), in den Endböden - Entlüftungs- und Entleer-Set (Bestell- Nr.: 90 511 71) bitte separat bestellen, Der Wärmeerzeugerkreis und die nachgeschalteten Heizkreise werden hydraulisch entkoppelt. Dadurch ermöglicht eine hydraulische Weiche unterschiedliche Volumenströme auf der Wärmeerzeuger- und auf der Verbraucherseite. Dies gewährleistet ein optimales Zusammenwirken von Regelungstechnik und Hydraulik. - Betriebsdruck: max. 6 bar - Betriebstemperatur: bis 110GradC - werkseitig druckgeprüft und grundiert

Hydraulische Weiche Typ WST 80-34 11/2" Der Wärmeerzeugerkreis und die nachgeschalteten Heizkreise werden hydraulisch entkoppelt. Dadurch ermöglicht eine hydraulische Weiche unterschiedliche Volumenströme auf der Wärmeerzeuger- und auf der Verbraucherseite. Dies gewährleistet ein optimales Zusammenwirken von Regelungstechnik und Hydraulik. - Betriebsdruck: max. 6 bar - Betriebstemperatur: bis 110GradC - werkseitig druckgeprüft und grundiert, - Passend zu Magra-Verteiler Typ Vario - Tauscherkammer aus Stahl mit aufgeschweißten Endböden - 4 Anschlussmuffen für Wärmeabnehmer und Wärmeerzeuger - Temperaturfühler-Anschluss: Muffe DN 15 (1/2) - Entlüftung und Entleerung: je 1 Muffe DN 15 (1/2), in den Endböden - Entlüftungs- und Entleer-Set (Bestell- Nr.: 90 511 71) bitte separat bestellen
