Heizungsverteiler & Zubehör
Magra Kesselverteiler Typ Vario 85/20 für zwei Heizgruppen 11/2" Hohe Maßgenauigkeit und Stabilität durch patentiertes C-Profil!, - Gruppenabgänge: Muffen DN 40 (1 1/2) IG - Kessel-Vorlaufanschluss: Muffe DN 40 (1 1/2) IG stirnseitig - Kessel-Rücklaufanschluss: Muffe DN 40 (1 1/2) IG unten - Verteilerkammern übereinander angeordnet - Aus Stahlblech geschweißt - Gruppenabgänge nach oben, Vor- und Rücklauf nebeneinander - Betriebstemperatur: max. 110GradC - Betriebsdruck: max. 6 bar - Werkseitig druckgeprüft und grundiert, - Muffenabstände: 200 mm, - Entleerungsmuffe DN 15 (1/2) für Vorlaufkammer - Doppelkammer 85x85 mm - Heizwasser-Durchsatz: bis 7 m/h - Leistung bei T 20GradC: bis 165 kW - Wandmontage oder Montage auf Standkonsole
Magra Red-Stück 11/2"x 1" 1 Paar= 2 Stück - Messing - Außengewinde verteilerseitig DN 40 (1 1/2) - Mit O-Ring - Passend für Typ Vario (mit Innengewinde-Anschlüsse) - Andererseits Außengewinde - Baulänge entsprechend Spindelhöhe von Muffenschiebern nach DIN 3843 - VPE = 2 Stück
Magra Red-Stück 11/2"x 11/2" 1 Paar=2 Stück - Messing - Außengewinde verteilerseitig DN 40 (1 1/2) - Mit O-Ring - Passend für Typ Vario (mit Innengewinde-Anschlüsse) - Andererseits Außengewinde - Baulänge entsprechend Spindelhöhe von Muffenschiebern nach DIN 3843 - VPE = 2 Stück
Magra Red-Stück 11/2"x 11/4" 1 Paar=2 Stück - Messing - Außengewinde verteilerseitig DN 40 (1 1/2) - Mit O-Ring - Passend für Typ Vario (mit Innengewinde-Anschlüsse) - Andererseits Außengewinde - Baulänge entsprechend Spindelhöhe von Muffenschiebern nach DIN 3843 - VPE = 2 Stück
Magra Red-Stück 11/2"x 3/4" 1 Paar=2 Stück - Messing - Außengewinde verteilerseitig DN 40 (1 1/2) - Mit O-Ring - Passend für Typ Vario (mit Innengewinde-Anschlüsse) - Andererseits Außengewinde - Baulänge entsprechend Spindelhöhe von Muffenschiebern nach DIN 3843 - VPE = 2 Stück
Magra Standkonsole 85 für Vario- Verteiler verstellbar von 285 - 425 mm
Magra-Wandbefestigung 110/150 VPE=2 Stück - Für isolierten HWplus Kesselverteiler - Ausladung bis Verteilermitte
Verbindungsrohr incl. Isolierung incl. 3 Verschraubungen 2" Zum Verbinden von Heizkreisverteiler HV 80/125 und Hydraulische Weiche HW 80/ 570A. Bestehend aus: - Verbindungsrohr mit Isolierung - 3 Verschraubungen DN50 (2), Rechts- oder Links-Anschluss möglich.
Wandbefestigung für Hydraulische Weiche60/60 VPE=2Stück-110/100 - Für isolierten MAGRA-60/60-Verteiler - Galvanisch verzinkt - Einschließlich Befestigungsmaterial - Diese Wandbefestigung umschließt den isolierten MAGRA-Tubo-Verteiler - Ausladung (a): 100 mm bis Verteilermitte - VPE = 2 Stück, Zubehör für Magra- Heizkreisverteiler Tubo (60/60), - Für isolierten HWplus Kesselverteiler - Ausladung bis Verteilermitte
WS-Kesselverteiler Typ HV 70-2 2 Heizgr. , inkl. Isolierung 1", Stahl geschw. - Kompaktbauweise mit integriertem Vor- und Rücklauf - Gruppenabgänge nebeneinander liegend - druckgeprüft und verzinkt - Betriebsdruck: max. 6 bar - Vorlauftemperatur: max. 90GradC - Eingepresste Vor- und Rücklauf Beschriftung im Stahlblechmantel, - Heizungswasser-Durchsatz: bis 3,3 m /h - Leistung bei t=20GradC: bis 75 kW - Vorlaufkammer befindet sich in der Rücklaufkammer - Kesselanschlüsse unten: DN32 (1 1/4) AG Nippel - Gruppenanschlüsse: DN25 (1) AG Nippel - Seitlicher Anschluss im Vorlauf: DN20 (3/4) IG Muffe für KFE-Ventil, Ausdehnungsgefäß etc. - Isolierung (25 mm) mit verzinktem Stahlblechmantel (0,60 mm)
WS-Kesselverteiler Typ HV 70-3 3 Heizgr. , inkl. Isolierung 1", Stahl geschw. - Heizungswasser-Durchsatz: bis 3,3 m / h - Leistung bei t=20GradC: bis 75 kW - Vorlaufkammer befindet sich in der Rücklaufkammer - Kesselanschlüsse unten: DN32 (1 1/4) AG Nippel - Gruppenanschlüsse: DN25 (1) AG Nippel - Seitlicher Anschluss im Vorlauf: DN20 (3/4) IG Muffe für KFE-Ventil, Ausdehnungsgefäß etc. - Isolierung (25 mm) mit verzinktem Stahlblechmantel (0,60 mm), - Kompaktbauweise mit integriertem Vor- und Rücklauf - Gruppenabgänge nebeneinander liegend - druckgeprüft und verzinkt - Betriebsdruck: max. 6 bar - Vorlauftemperatur: max. 90GradC - Eingepresste Vor- und Rücklauf Beschriftung im Stahlblechmantel
WS-Kesselverteiler Typ HV 70-4 4 Heizgr. , inkl. Isolierung 1", Stahl geschw. - Kompaktbauweise mit integriertem Vor- und Rücklauf - Gruppenabgänge nebeneinander liegend - druckgeprüft und verzinkt - Betriebsdruck: max. 6 bar - Vorlauftemperatur: max. 90GradC - Eingepresste Vor- und Rücklauf Beschriftung im Stahlblechmantel, - Heizungswasser-Durchsatz: bis 3,3 m /h - Leistung bei t=20GradC: bis 75 kW - Vorlaufkammer befindet sich in der Rücklaufkammer - Kesselanschlüsse unten: DN32 (1 1/4) AG Nippel - Gruppenanschlüsse: DN25 (1) AG Nippel - Seitlicher Anschluss im Vorlauf: DN20 (3/4) IG Muffe für KFE-Ventil, Ausdehnungsgefäß etc. - Isolierung (25 mm) mit verzinktem Stahlblechmantel (0,60 mm)
WS-Kesselverteiler Typ HV 70-5 5 Heizgr. , inkl. Isolierung 1", Stahl geschw. - Heizungswasser-Durchsatz: bis 3,3 m / h - Leistung bei t=20GradC: bis 75 kW - Vorlaufkammer befindet sich in der Rücklaufkammer - Kesselanschlüsse unten: DN32 (1 1/4) AG Nippel - Gruppenanschlüsse: DN25 (1) AG Nippel - Seitlicher Anschluss im Vorlauf: DN20 (3/4) IG Muffe für KFE-Ventil, Ausdehnungsgefäß etc. - Isolierung (25 mm) mit verzinktem Stahlblechmantel (0,60 mm), - Kompaktbauweise mit integriertem Vor- und Rücklauf - Gruppenabgänge nebeneinander liegend - druckgeprüft und verzinkt - Betriebsdruck: max. 6 bar - Vorlauftemperatur: max. 90GradC - Eingepresste Vor- und Rücklauf Beschriftung im Stahlblechmantel

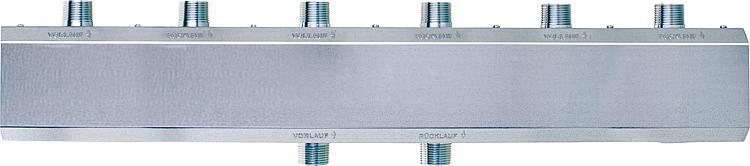

WS-Kesselverteiler Typ HV 70-6 6 Heizgr. , inkl. Isolierung 1", Stahl geschw. - Kompaktbauweise mit integriertem Vor- und Rücklauf - Gruppenabgänge nebeneinander liegend - druckgeprüft und verzinkt - Betriebsdruck: max. 6 bar - Vorlauftemperatur: max. 90GradC - Eingepresste Vor- und Rücklauf Beschriftung im Stahlblechmantel, - Heizungswasser-Durchsatz: bis 3,3 m /h - Leistung bei t=20GradC: bis 75 kW - Vorlaufkammer befindet sich in der Rücklaufkammer - Kesselanschlüsse unten: DN32 (1 1/4) AG Nippel - Gruppenanschlüsse: DN25 (1) AG Nippel - Seitlicher Anschluss im Vorlauf: DN20 (3/4) IG Muffe für KFE-Ventil, Ausdehnungsgefäß etc. - Isolierung (25 mm) mit verzinktem Stahlblechmantel (0,60 mm)
WS-Kesselverteiler Typ HV-2 zwei Heizgr. , inkl. Isolierung 1", Stahl geschw. - Kompaktbauweise mit integriertem Vor- und Rücklauf - Gruppenabgänge nebeneinander liegend - druckgeprüft und verzinkt - Betriebsdruck: max. 6 bar - Vorlauftemperatur: max. 90GradC - Eingepresste Vor- und Rücklauf Beschriftung im Stahlblechmantel, - Heizwasser-Durchsatz: bis 2,3 m /h - Leistung bei t=20GradC: bis 50 kW - Vorlaufkammer befindet sich in der Rücklaufkammer - Kesselanschlüsse unten: DN25 (1) AG Nippel - Gruppenanschlüsse: DN25 (1) AG Nippel - Isolierung (25 mm) mit verzinktem Stahlblechmantel (0,60 mm)
WS-Kesselverteiler Typ HV-3 drei Heizgr. , inkl. Isolierung 1", Stahl geschw. - Heizwasser-Durchsatz: bis 2,3 m /h - Leistung bei t=20GradC: bis 50 kW - Vorlaufkammer befindet sich in der Rücklaufkammer - Kesselanschlüsse unten: DN25 (1) AG Nippel - Gruppenanschlüsse: DN25 (1) AG Nippel - Isolierung (25 mm) mit verzinktem Stahlblechmantel (0,60 mm), - Kompaktbauweise mit integriertem Vor- und Rücklauf - Gruppenabgänge nebeneinander liegend - druckgeprüft und verzinkt - Betriebsdruck: max. 6 bar - Vorlauftemperatur: max. 90GradC - Eingepresste Vor- und Rücklauf Beschriftung im Stahlblechmantel
WS-Kesselverteiler Typ HV-4 4 Heizgr., inkl. Isolierung 1", Stahl geschw. - Kompaktbauweise mit integriertem Vor- und Rücklauf - Gruppenabgänge nebeneinander liegend - druckgeprüft und verzinkt - Betriebsdruck: max. 6 bar - Vorlauftemperatur: max. 90GradC - Eingepresste Vor- und Rücklauf Beschriftung im Stahlblechmantel, - Heizwasser-Durchsatz: bis 2,3 m /h - Leistung bei t=20GradC: bis 50 kW - Vorlaufkammer befindet sich in der Rücklaufkammer - Kesselanschlüsse unten: DN25 (1) AG Nippel - Gruppenanschlüsse: DN25 (1) AG Nippel - Isolierung (25 mm) mit verzinktem Stahlblechmantel (0,60 mm)
WS-Kesselverteiler Typ HV-5 5 Heizgr., inkl. Isolierung 1", Stahl geschw. - Heizwasser-Durchsatz: bis 2,3 m /h - Leistung bei t=20GradC: bis 50 kW - Vorlaufkammer befindet sich in der Rücklaufkammer - Kesselanschlüsse unten: DN25 (1) AG Nippel - Gruppenanschlüsse: DN25 (1) AG Nippel - Isolierung (25 mm) mit verzinktem Stahlblechmantel (0,60 mm), - Kompaktbauweise mit integriertem Vor- und Rücklauf - Gruppenabgänge nebeneinander liegend - druckgeprüft und verzinkt - Betriebsdruck: max. 6 bar - Vorlauftemperatur: max. 90GradC - Eingepresste Vor- und Rücklauf Beschriftung im Stahlblechmantel

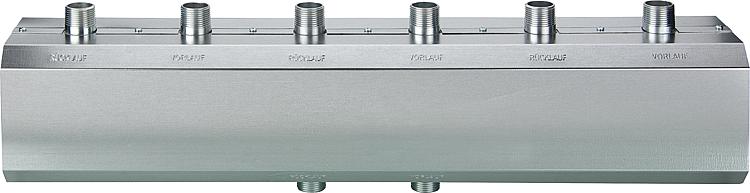

WS-Kesselverteiler Typ HV-6 6 Heizgr., inkl. Isolierung 1", Stahl geschw. - Kompaktbauweise mit integriertem Vor- und Rücklauf - Gruppenabgänge nebeneinander liegend - druckgeprüft und verzinkt - Betriebsdruck: max. 6 bar - Vorlauftemperatur: max. 90GradC - Eingepresste Vor- und Rücklauf Beschriftung im Stahlblechmantel, - Heizwasser-Durchsatz: bis 2,3 m /h - Leistung bei t=20GradC: bis 50 kW - Vorlaufkammer befindet sich in der Rücklaufkammer - Kesselanschlüsse unten: DN25 (1) AG Nippel - Gruppenanschlüsse: DN25 (1) AG Nippel - Isolierung (25 mm) mit verzinktem Stahlblechmantel (0,60 mm)
WS-Kesselverteiler Typ HVI-2 2 Heizgruppen 1 inkl. Isolierung Thermisch getrenn - Heizwasser-Durchsatz: bis 2,3 m /h - Leistung bei t=20GradC bis 50 kW - Vor- und Rücklaufkammer thermisch getrennt - für Brennwerttechnik geeignet - Kesselanschlüsse unten: DN25 (1) AG Nippel - Gruppenanschlüsse: DN25 (1) AG Nippel - Isolierung (35 mm) mit verzinktem Stahlblechmantel (0,60 mm), - Kompaktbauweise mit integriertem Vor- und Rücklauf - Gruppenabgänge nebeneinander liegend - druckgeprüft und verzinkt - Betriebsdruck: max. 6 bar - Vorlauftemperatur: max. 90GradC - Eingepresste Vor- und Rücklauf Beschriftung im Stahlblechmantel
WS-Kesselverteiler Typ HVI-3 3 Heizgruppen 1 inkl. Isolierung Thermisch getrenn - Kompaktbauweise mit integriertem Vor- und Rücklauf - Gruppenabgänge nebeneinander liegend - druckgeprüft und verzinkt - Betriebsdruck: max. 6 bar - Vorlauftemperatur: max. 90GradC - Eingepresste Vor- und Rücklauf Beschriftung im Stahlblechmantel, - Heizwasser-Durchsatz: bis 2,3 m /h - Leistung bei t=20GradC bis 50 kW - Vor- und Rücklaufkammer thermisch getrennt - für Brennwerttechnik geeignet - Kesselanschlüsse unten: DN25 (1) AG Nippel - Gruppenanschlüsse: DN25 (1) AG Nippel - Isolierung (35 mm) mit verzinktem Stahlblechmantel (0,60 mm)
WS-Kesselverteiler Typ HVI-4 4 Heizgruppen 1 inkl. Isolierung Thermisch getrenn - Heizwasser-Durchsatz: bis 2,3 m /h - Leistung bei t=20GradC bis 50 kW - Vor- und Rücklaufkammer thermisch getrennt - für Brennwerttechnik geeignet - Kesselanschlüsse unten: DN25 (1) AG Nippel - Gruppenanschlüsse: DN25 (1) AG Nippel - Isolierung (35 mm) mit verzinktem Stahlblechmantel (0,60 mm), - Kompaktbauweise mit integriertem Vor- und Rücklauf - Gruppenabgänge nebeneinander liegend - druckgeprüft und verzinkt - Betriebsdruck: max. 6 bar - Vorlauftemperatur: max. 90GradC - Eingepresste Vor- und Rücklauf Beschriftung im Stahlblechmantel
