Heizungsverteiler & Zubehör

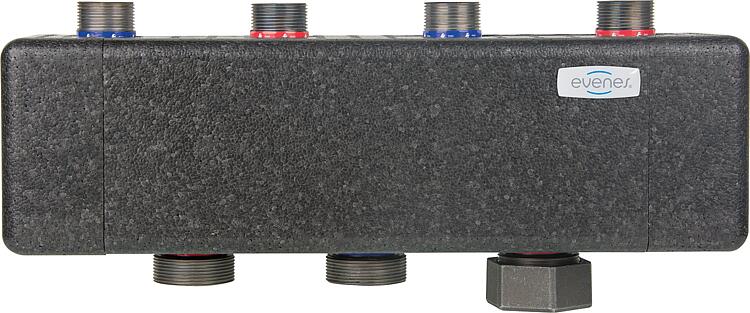

Kesselverteiler EVENES VT7/4 AG DN32(11/ 4")AG,7m /h, 170KW inkl. Halterung + Iso - Durchsatz max.: 7 m /h - Leistung max.: 170 kW - Achsabstand: 125mm - Anschluss Heizkreise: DN 32 (1 1/4) AG - Kesselanschluss: 3x DN 50 (2) AG - Wandabstand: 160/220 mm - Materialstärke Isolierung: 30 mm - Inkl. 1x Kappe DN 50 (2), - Vor- und Rücklauf thermisch getrennt, somit ideal in Brennwert-Heizungsanlagen einsetzbar - Kompakte Bauweise - Heizkreisabgänge nebeneinander liegend - Vor- und Rücklauf farblich markiert - Druckgeprüft und grundiert - Inkl. Isolierung und Wandbefestigung Technische Daten: - Betriebsdruck max.: 4 bar - Betriebstemperatur max.: 110GradC - Material Verteiler: Stahl - Material Isolierung: EPP - Bautiefe: 110 mm
Kesselverteiler EVENES VT7/5 AG DN32(11/ 4")AG,7m /h, 170KW inkl. Halterung + Iso - Vor- und Rücklauf thermisch getrennt, somit ideal in Brennwert- Heizungsanlagen einsetzbar - Kompakte Bauweise - Heizkreisabgänge nebeneinander liegend - Vor- und Rücklauf farblich markiert - Druckgeprüft und grundiert - Inkl. Isolierung und Wandbefestigung Technische Daten: - Betriebsdruck max.: 4 bar - Betriebstemperatur max.: 110GradC - Material Verteiler: Stahl - Material Isolierung: EPP - Bautiefe: 110 mm, - Durchsatz max.: 7 m /h - Leistung max.: 170 kW - Achsabstand: 125mm - Anschluss Heizkreise: DN 32 (1 1/4) AG - Kesselanschluss: 3x DN 50 (2) AG - Wandabstand: 160/220 mm - Materialstärke Isolierung: 30 mm - Inkl. 1x Kappe DN 50 (2)

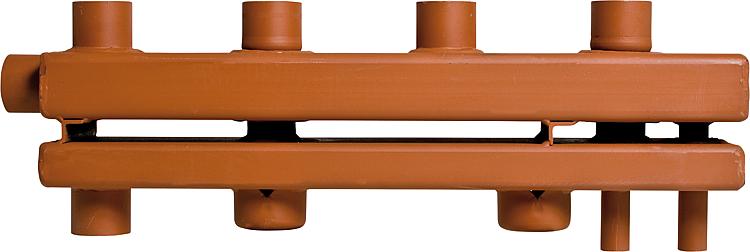

Kesselverteiler für 2 Heizgruppen Typ F122-16 Thermisch getrennt - Gruppenabgänge: Muffen DN 40 (1 1/2) IG - Kessel-Vorlaufanschluss: Muffe DN 40 (1 1/2) IG stirnseitig - Kessel-Rücklaufanschluss: Muffe DN 40 (1 1/2) IG unten - Verteilerkammern übereinander angeordnet - Aus Stahlblech geschweißt - Gruppenabgänge nach oben, Vor- und Rücklauf nebeneinander - Betriebstemperatur: max. 110GradC - Betriebsdruck: max. 6 bar - Werkseitig druckgeprüft und grundiert, - Thermisch getrennte Vor- und Rücklaufkammer, für Brennwerttechnik geeignet - Muffenabstände: 160 mm - Entleerungsmuffen DN 15 (1/2) für Vor- und Rücklaufkammer - Eingeschweißte Rohrhülsen für Durchführung der Rücklaufmuffen - Doppelkammer 122/122 mm - Heizwasser-Durchsatz: bis 11 m /h - Leistung bei T 20GradC: bis 250 kW
Kesselverteiler für 3 Heizgruppen Typ F122-16 Thermisch getrennt - Thermisch getrennte Vor- und Rücklaufkammer, für Brennwerttechnik geeignet - Muffenabstände: 160 mm - Entleerungsmuffen DN 15 (1/2) für Vor- und Rücklaufkammer - Eingeschweißte Rohrhülsen für Durchführung der Rücklaufmuffen - Doppelkammer 122/122 mm - Heizwasser-Durchsatz: bis 11 m /h - Leistung bei T 20GradC: bis 250 kW, - Gruppenabgänge: Muffen DN 40 (1 1/2) IG - Kessel-Vorlaufanschluss: Muffe DN 40 (1 1/2) IG stirnseitig - Kessel-Rücklaufanschluss: Muffe DN 40 (1 1/2) IG unten - Verteilerkammern übereinander angeordnet - Aus Stahlblech geschweißt - Gruppenabgänge nach oben, Vor- und Rücklauf nebeneinander - Betriebstemperatur: max. 110GradC - Betriebsdruck: max. 6 bar - Werkseitig druckgeprüft und grundiert
Kesselverteiler für 4 Heizgruppen Typ F122-16 Thermisch getrennt - Gruppenabgänge: Muffen DN 40 (1 1/2) IG - Kessel-Vorlaufanschluss: Muffe DN 40 (1 1/2) IG stirnseitig - Kessel-Rücklaufanschluss: Muffe DN 40 (1 1/2) IG unten - Verteilerkammern übereinander angeordnet - Aus Stahlblech geschweißt - Gruppenabgänge nach oben, Vor- und Rücklauf nebeneinander - Betriebstemperatur: max. 110GradC - Betriebsdruck: max. 6 bar - Werkseitig druckgeprüft und grundiert, - Thermisch getrennte Vor- und Rücklaufkammer, für Brennwerttechnik geeignet - Muffenabstände: 160 mm - Entleerungsmuffen DN 15 (1/2) für Vor- und Rücklaufkammer - Eingeschweißte Rohrhülsen für Durchführung der Rücklaufmuffen - Doppelkammer 122/122 mm - Heizwasser-Durchsatz: bis 11 m /h - Leistung bei T 20GradC: bis 250 kW
Kesselverteiler Typ 60-12,5 2 Heizgruppen, DN25 (1") AG - Stutzen- und Muffenabstände: 125 mm - Gruppenabgänge nach oben, Vor- und Rücklauf nebeneinander - Kesselanschluss: Muffen DN 32 (1 1/4) IG, nach unten - Verteilerkammern übereinander angeordnet - Doppelkammer 60 x 60 mm - Aus Stahlblech geschweißt - Heizwasser-Durchsatz: bis 3 m /h - Leistung bei T 20GradC: bis 70 kW - Betriebstemperatur: max. 110GradC - Betriebsdruck: max. 6 bar - Werkseitig druckgeprüft und grundiert - Für Wandmontage oder zur Direktmontage am Heizkessel, - Gruppenabgänge: Stutzen DN25 (1) AG, Hohe Maßgenauigkeit und Stabilität durch patentiertes C-Profil!
Kesselverteiler-Ovalflansch Typ 60-12, 5Oval-Fl. drei Heizgruppen - Gruppenabgänge: Oval-Flanschstutzen DN25 (1), Hohe Maßgenauigkeit und Stabilität durch patentiertes C-Profil!, - Stutzen- und Muffenabstände: 125 mm - Gruppenabgänge nach oben, Vor- und Rücklauf nebeneinander - Kesselanschluss: Muffen DN 32 (1 1/4) IG, nach unten - Verteilerkammern übereinander angeordnet - Doppelkammer 60 x 60 mm - Aus Stahlblech geschweißt - Heizwasser-Durchsatz: bis 3 m /h - Leistung bei T 20GradC: bis 70 kW - Betriebstemperatur: max. 110GradC - Betriebsdruck: max. 6 bar - Werkseitig druckgeprüft und grundiert - Für Wandmontage oder zur Direktmontage am Heizkessel
Kesselverteiler-Ovalflansch Typ 60-12, 5Oval-Fl. vier Heizgruppen - Stutzen- und Muffenabstände: 125 mm - Gruppenabgänge nach oben, Vor- und Rücklauf nebeneinander - Kesselanschluss: Muffen DN 32 (1 1/4) IG, nach unten - Verteilerkammern übereinander angeordnet - Doppelkammer 60 x 60 mm - Aus Stahlblech geschweißt - Heizwasser-Durchsatz: bis 3 m /h - Leistung bei T 20GradC: bis 70 kW - Betriebstemperatur: max. 110GradC - Betriebsdruck: max. 6 bar - Werkseitig druckgeprüft und grundiert - Für Wandmontage oder zur Direktmontage am Heizkessel, Hohe Maßgenauigkeit und Stabilität durch patentiertes C-Profil!, - Gruppenabgänge: Oval-Flanschstutzen DN25 (1)
Kesselverteiler-Ovalflansch Typ 60-12, 5Oval-Fl. zwei Heizgruppen - Stutzen- und Muffenabstände: 125 mm - Gruppenabgänge nach oben, Vor- und Rücklauf nebeneinander - Kesselanschluss: Muffen DN 32 (1 1/4) IG, nach unten - Verteilerkammern übereinander angeordnet - Doppelkammer 60 x 60 mm - Aus Stahlblech geschweißt - Heizwasser-Durchsatz: bis 3 m /h - Leistung bei T 20GradC: bis 70 kW - Betriebstemperatur: max. 110GradC - Betriebsdruck: max. 6 bar - Werkseitig druckgeprüft und grundiert - Für Wandmontage oder zur Direktmontage am Heizkessel, Hohe Maßgenauigkeit und Stabilität durch patentiertes C-Profil!, - Gruppenabgänge: Oval-Flanschstutzen DN25 (1)

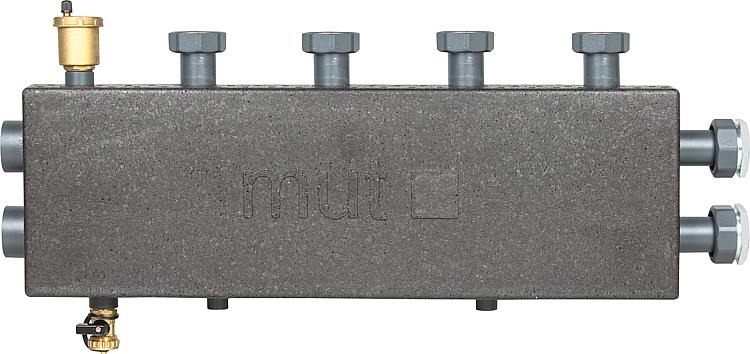

Kombiverteiler DN 25, 2+1 HK mit Entleerhahn und Entlüfter - Heizkreisabgänge Vor- und Rücklauf nebeneinander liegend - Separater Heizkreisabgang seitlich - Integrierte Hydraulische Weiche - Integrierte Entleerung und Entlüfter - EPP Isolierung und Wandkonsolen inklusive Technische Daten: - Betriebsdruck max.: 6 bar - Betriebstemperatur max.: 110 GradC - Achsabstand Abgänge oben: 125 mm - Achsabstand Abgänge seitlich: 80 mm - Anschluss Kesselanschluss: DN 32 (1 1/ 4) IG - Anschluss Heizkreise: DN 40 (1 1/2) ÜWM - Material Verteiler: Stahl - Material ÜWM: Messing

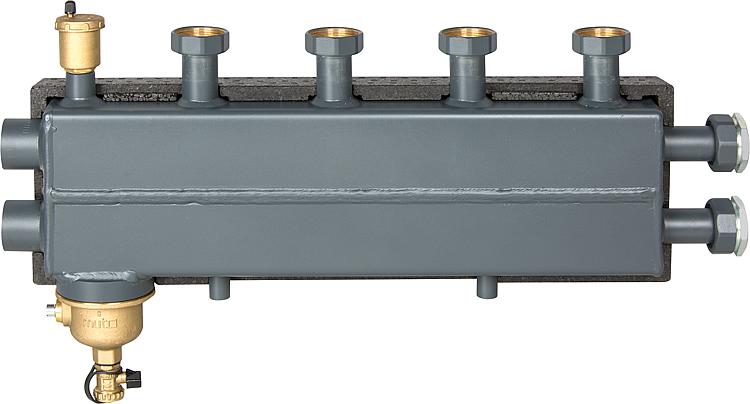

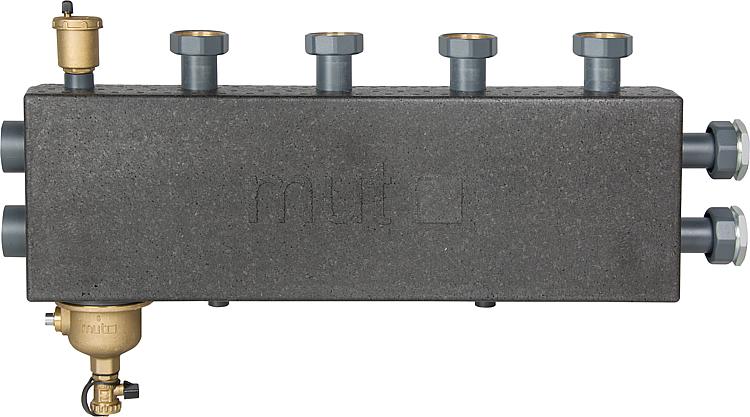

Kombiverteiler DN 25, 2+1 HK mit Magnetschlammabscheider und Entlüfter - Heizkreisabgänge Vor- und Rücklauf nebeneinander liegend - Separater Heizkreisabgang seitlich - Integrierte Hydraulische Weiche - Integrierte Entleerung und Entlüfter - EPP Isolierung und Wandkonsolen inklusive Technische Daten: - Betriebsdruck max.: 6 bar - Betriebstemperatur max.: 110 GradC - Achsabstand Abgänge oben: 125 mm - Achsabstand Abgänge seitlich: 80 mm - Anschluss Kesselanschluss: DN 32 (1 1/ 4) IG - Anschluss Heizkreise: DN 40 (1 1/2) ÜWM - Material Verteiler: Stahl - Material ÜWM: Messing
Kombiverteiler DN 25, 3+1 HK mit Entleerhahn und Entlüfter - Heizkreisabgänge Vor- und Rücklauf nebeneinander liegend - Separater Heizkreisabgang seitlich - Integrierte Hydraulische Weiche - Integrierte Entleerung und Entlüfter - EPP Isolierung und Wandkonsolen inklusive Technische Daten: - Betriebsdruck max.: 6 bar - Betriebstemperatur max.: 110 GradC - Achsabstand Abgänge oben: 125 mm - Achsabstand Abgänge seitlich: 80 mm - Anschluss Kesselanschluss: DN 32 (1 1/ 4) IG - Anschluss Heizkreise: DN 40 (1 1/2) ÜWM - Material Verteiler: Stahl - Material ÜWM: Messing
Kombiverteiler DN 25, 3+1 HK mit Magnetschlammabscheider und Entlüfter - Heizkreisabgänge Vor- und Rücklauf nebeneinander liegend - Separater Heizkreisabgang seitlich - Integrierte Hydraulische Weiche - Integrierte Entleerung und Entlüfter - EPP Isolierung und Wandkonsolen inklusive Technische Daten: - Betriebsdruck max.: 6 bar - Betriebstemperatur max.: 110 GradC - Achsabstand Abgänge oben: 125 mm - Achsabstand Abgänge seitlich: 80 mm - Anschluss Kesselanschluss: DN 32 (1 1/ 4) IG - Anschluss Heizkreise: DN 40 (1 1/2) ÜWM - Material Verteiler: Stahl - Material ÜWM: Messing
Magra Fertigisolierung für Vario schwarz 1 x Zwischenstück
Magra Fertigisolierung für Vario schwarz 2 x Endstücke - Umschließen 2 Heizgruppen - Entspricht der EnEV - Wandstärke: 35 mm - Schwarze PU-Hartschaum-Halbschalen - Mit Ausschnitten für die Verteileranschlüsse und Konsolen - Einschließlich Schraubschnellverschlüssen
Magra Fertigisolierung für Vario schwarz 85/16 2 Endstücke - Umschließen 2 Heizgruppen - Entspricht der EnEV - Wandstärke: 35 mm - Schwarze PU-Hartschaum-Halbschalen - Mit Ausschnitten für die Verteileranschlüsse und Konsolen - Einschließlich Schraubschnellverschlüssen
Magra Fertigisolierung für Vario schwarz 85/16 Zwischenstück
Magra Flanschanschlussstücke selbstdichtend 11/2" x DN 50
Magra Flanschanschlussstücke selbstdichtend, 11/2" x DN 40
Magra Kesselverteiler Typ Vario 85/16 für drei Heizgruppen 11/2"
Magra Kesselverteiler Typ Vario 85/16 für vier Heizgruppen 11/2"
Magra Kesselverteiler Typ Vario 85/16 für zwei Heizgruppen 11/2"
Magra Kesselverteiler Typ Vario 85/20 für drei Heizgruppen 11/2" Hohe Maßgenauigkeit und Stabilität durch patentiertes C-Profil!, - Entleerungsmuffe DN 15 (1/2) für Vorlaufkammer - Doppelkammer 85x85 mm - Heizwasser-Durchsatz: bis 7 m/h - Leistung bei T 20GradC: bis 165 kW - Wandmontage oder Montage auf Standkonsole, - Muffenabstände: 200 mm, - Gruppenabgänge: Muffen DN 40 (1 1/2) IG - Kessel-Vorlaufanschluss: Muffe DN 40 (1 1/2) IG stirnseitig - Kessel-Rücklaufanschluss: Muffe DN 40 (1 1/2) IG unten - Verteilerkammern übereinander angeordnet - Aus Stahlblech geschweißt - Gruppenabgänge nach oben, Vor- und Rücklauf nebeneinander - Betriebstemperatur: max. 110GradC - Betriebsdruck: max. 6 bar - Werkseitig druckgeprüft und grundiert
Magra Kesselverteiler Typ Vario 85/20 für vier Heizgruppen 11/2" - Gruppenabgänge: Muffen DN 40 (1 1/2) IG - Kessel-Vorlaufanschluss: Muffe DN 40 (1 1/2) IG stirnseitig - Kessel-Rücklaufanschluss: Muffe DN 40 (1 1/2) IG unten - Verteilerkammern übereinander angeordnet - Aus Stahlblech geschweißt - Gruppenabgänge nach oben, Vor- und Rücklauf nebeneinander - Betriebstemperatur: max. 110GradC - Betriebsdruck: max. 6 bar - Werkseitig druckgeprüft und grundiert, - Muffenabstände: 200 mm, - Entleerungsmuffe DN 15 (1/2) für Vorlaufkammer - Doppelkammer 85x85 mm - Heizwasser-Durchsatz: bis 7 m/h - Leistung bei T 20GradC: bis 165 kW - Wandmontage oder Montage auf Standkonsole, Hohe Maßgenauigkeit und Stabilität durch patentiertes C-Profil!
