Zonenventile & Umschaltventile

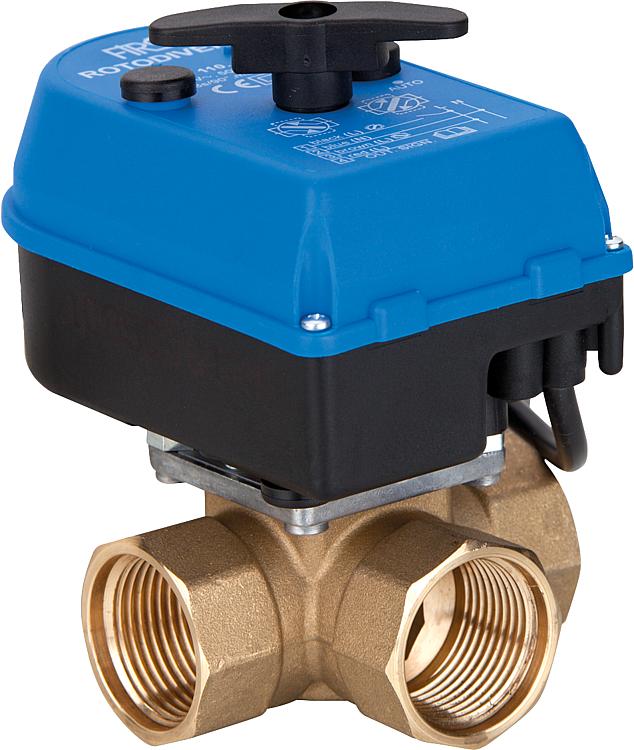

Rotodivert 3-Wege Umschaltventil 1" TypEMV 110 F3L Kompakter Antriebsmotor mit einem 3- Wege Messing-Umschaltventil. Für den Einbau in geschlossenen Heizsystemen, wie z.B. von Heizung auf Brauchwasserladung oder Öl-Gaskessel auf Festbrennstoffkessel. - Mit Relais für 2-Punkt-Ansteuerung und zum parallelen Betrieb mehrerer Antriebe - Außenanschluss durch das Anschlusskabel (1 m lang) - Endschalter Signal in der Position B- AB (z.B. für die Steuerung der Pumpe) - Manuelle Handverstellung, Technische Daten: Antrieb - Nennspannung: 230 V, 50 Hz / IP44 - Leistung: 9 W im Betrieb, 5 W im Stillstand - Endschalter: 1(1) A, 250 V / 50 Hz - Stellzeit für 90Grad: 18 s - Anschlusskabel: 1 m (4x 0,5 mm ) - Drehmoment: max. 8 Nm - Umgebungstemperatur: 0Grad bis 55GradC nicht kondensierend Umschaltventil - Material: Messing - Dichtungen: O-Ringe, VITON, EPDM - Betriebsdruck max.: 10 bar - Differenzdruck: max. 1 bar - Stellwinkel: 90Grad - Betriebstemperatur: 2 GradC bis 110 GradC - Leckrate: ca. 0,2% von Kvs - Medium: Heizungswasser oder Wassergemisch (Glycol max. 50%, zum Frost- und Korrosionsschutz)
Rotodivert 3-Wege Umschaltventil 1/2" Typ EMV 110 F3L Kompakter Antriebsmotor mit einem 3- Wege Messing-Umschaltventil. Für den Einbau in geschlossenen Heizsystemen, wie z.B. von Heizung auf Brauchwasserladung oder Öl-Gaskessel auf Festbrennstoffkessel. - Mit Relais für 2-Punkt-Ansteuerung und zum parallelen Betrieb mehrerer Antriebe - Außenanschluss durch das Anschlusskabel (1 m lang) - Endschalter Signal in der Position B- AB (z.B. für die Steuerung der Pumpe) - Manuelle Handverstellung, Technische Daten: Antrieb - Nennspannung: 230 V, 50 Hz / IP44 - Leistung: 9 W im Betrieb, 5 W im Stillstand - Endschalter: 1(1) A, 250 V / 50 Hz - Stellzeit für 90Grad: 18 s - Anschlusskabel: 1 m (4x 0,5 mm ) - Drehmoment: max. 8 Nm - Umgebungstemperatur: 0Grad bis 55GradC nicht kondensierend Umschaltventil - Material: Messing - Dichtungen: O-Ringe, VITON, EPDM - Betriebsdruck max.: 10 bar - Differenzdruck: max. 1 bar - Stellwinkel: 90Grad - Betriebstemperatur: 2 GradC bis 110 GradC - Leckrate: ca. 0,2% von Kvs - Medium: Heizungswasser oder Wassergemisch (Glycol max. 50%, zum Frost- und Korrosionsschutz)
Rotodivert 3-Wege Umschaltventil 3/4" Typ EMV 110 F3L Technische Daten: Antrieb - Nennspannung: 230 V, 50 Hz / IP44 - Leistung: 9 W im Betrieb, 5 W im Stillstand - Endschalter: 1(1) A, 250 V / 50 Hz - Stellzeit für 90Grad: 18 s - Anschlusskabel: 1 m (4x 0,5 mm ) - Drehmoment: max. 8 Nm - Umgebungstemperatur: 0Grad bis 55GradC nicht kondensierend Umschaltventil - Material: Messing - Dichtungen: O-Ringe, VITON, EPDM - Betriebsdruck max.: 10 bar - Differenzdruck: max. 1 bar - Stellwinkel: 90Grad - Betriebstemperatur: 2 GradC bis 110 GradC - Leckrate: ca. 0,2% von Kvs - Medium: Heizungswasser oder Wassergemisch (Glycol max. 50%, zum Frost- und Korrosionsschutz), Kompakter Antriebsmotor mit einem 3-Wege Messing- Umschaltventil. Für den Einbau in geschlossenen Heizsystemen, wie z.B. von Heizung auf Brauchwasserladung oder Öl-Gaskessel auf Festbrennstoffkessel. - Mit Relais für 2-Punkt-Ansteuerung und zum parallelen Betrieb mehrerer Antriebe - Außenanschluss durch das Anschlusskabel (1 m lang) - Endschalter Signal in der Position B- AB (z.B. für die Steuerung der Pumpe) - Manuelle Handverstellung
Rotodivert-M 3-Wege Umschaltventil 11/ 4" Typ EMV 110 F3L Technische Daten: Antrieb - Nennspannung: 230 V, 50 Hz / IP44 - Leistung: 9 W im Betrieb, 5 W im Stillstand - Endschalter: 1(1) A, 250 V / 50 Hz - Stellzeit für 90Grad: 18 s - Anschlusskabel: 1 m (4x 0,5 mm ) - Drehmoment: max. 8 Nm - Umgebungstemperatur: 0Grad bis 55GradC nicht kondensierend Umschaltventil - Material: Messing - Dichtungen: O-Ringe, VITON, EPDM - Betriebsdruck max.: 10 bar - Differenzdruck: max. 1 bar - Stellwinkel: 90Grad - Betriebstemperatur: 2 GradC bis 110 GradC - Leckrate: ca. 0,2% von Kvs - Medium: Heizungswasser oder Wassergemisch (Glycol max. 50%, zum Frost- und Korrosionsschutz), Kompakter Antriebsmotor mit einem 3-Wege Messing- Umschaltventil. Für den Einbau in geschlossenen Heizsystemen, wie z.B. von Heizung auf Brauchwasserladung oder Öl-Gaskessel auf Festbrennstoffkessel. - Mit Relais für 2-Punkt-Ansteuerung und zum parallelen Betrieb mehrerer Antriebe - Außenanschluss durch das Anschlusskabel (1 m lang) - Endschalter Signal in der Position B- AB (z.B. für die Steuerung der Pumpe) - Manuelle Handverstellung
VC2011ZZ00E Antrieb 3-Wege- Ventil 24 V/ 50 Hz, für Interdomo Ref.286049 mit Kabe - Passend für Umschaltventil VC - Leistungsaufnahme: 4 W - Schutzklasse: IP40 - Isolierklasse: II, Dreiwege-Umschalt- Ventil Antrieb mit EPU-Ansteuerung (einpolig-umschaltend). Bei Wärmebedarf wird der Reglerkontakt NO geschlossen, das Ventil schließt Anschluss B und öffnet Anschluss A. Wenn der Anschluss A vollständig geöffnet ist, schließt der Nocken den Schalter SW 1 und öffnet den Schalter SW2. Ist der Wärmebedarf gedeckt, wird der NC Reglerkontakt geschlossen. Der Antrieb wird über SW1 angesteuert und Anschluss A wird geschlossen. Ist Anschluss A vollständig geschlossen, schließt der Nocken SW2 und öffnet SW1. Das Ventil ist wieder bereit für die nächste Wärmeanforderung.
VC4013ZZ00E Antrieb 3-Wege- Ventil 230 V/50 Hz, Brötje Ref.271497 mit Kabel - Einpolig einschaltend, - Passend für Umschaltventil VC - Leistungsaufnahme: 4 W - Schutzklasse: IP40 - Isolierklasse: II, Antrieb mit EPE- Ansteuerung (einpolig-einschaltend). Bei Wärmebedarf wird der Reglerkontakt geschlossen, RLY1 zieht an und schließt den Kontakt NO von Schalter SW3. Dadurch wird Anschluss B geschlossen und Anschluss A geöffnet. Wenn A vollständig geöffnet ist, schließt der Nocken Schalter SW1 und öffnet SW2. Ist der Wärmebedarf gedeckt, wird der Reglerkontakt geöffnet. RLY1 fällt ab und der Kontakt NC in SW3 wird geschlossen. Ist Anschluss A vollständig geschlossen, schließt der Nocken SW2 und öffnet SW1. Das Ventil ist nun wieder bereit für die nächste Wärmeanforderung. Im Falle eines Stromausfalls bleibt das Ventil bei beiden Antriebsarten in der aktu-ellen Position stehen. Wenn der Strom wieder eingeschaltet wird, reagiert das Ventil auf den Reglerzustand.

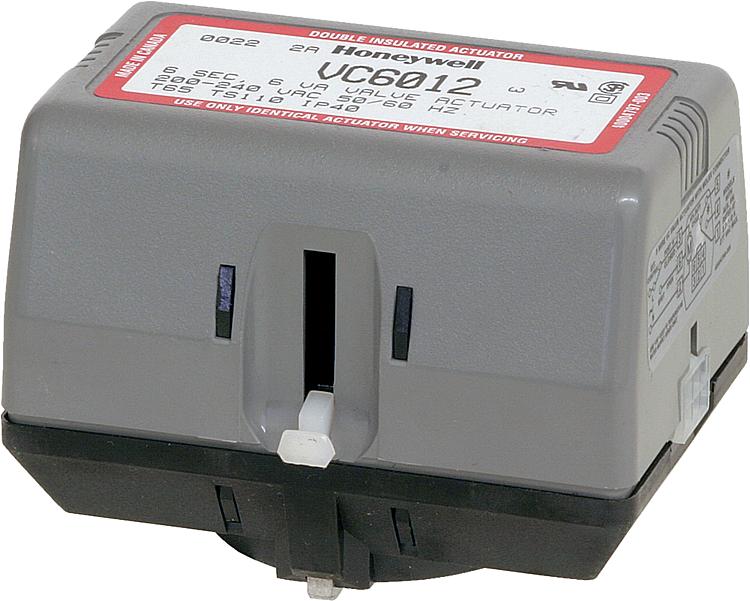

VC6012ZZ0U Antrieb 3-Wege- Ventil 230 V/ 50 Hz, Molex-Buchse Dreiwege-Umschalt-Ventil Antrieb mit EPU-Ansteuerung (einpolig-umschaltend). Bei Wärmebedarf wird der Reglerkontakt NO geschlossen, das Ventil schließt Anschluss B und öffnet Anschluss A. Wenn der Anschluss A vollständig geöffnet ist, schließt der Nocken den Schalter SW 1 und öffnet den Schalter SW2. Ist der Wärmebedarf gedeckt, wird der NC Reglerkontakt geschlossen. Der Antrieb wird über SW1 angesteuert und Anschluss A wird geschlossen. Ist Anschluss A vollständig geschlossen, schließt der Nocken SW2 und öffnet SW1. Das Ventil ist wieder bereit für die nächste Wärmeanforderung., - Passend für Umschaltventil VC - Leistungsaufnahme: 4 W - Schutzklasse: IP40 - Isolierklasse: II
VC6013ZZ00U Antrieb 3-Wege- Ventil 230 V/50 Hz, mit Kabel 1 m, 3-adrig Dreiwege-Umschalt-Ventil Antrieb mit EPU-Ansteuerung (einpolig-umschaltend). Bei Wärmebedarf wird der Reglerkontakt NO geschlossen, das Ventil schließt Anschluss B und öffnet Anschluss A. Wenn der Anschluss A vollständig geöffnet ist, schließt der Nocken den Schalter SW 1 und öffnet den Schalter SW2. Ist der Wärmebedarf gedeckt, wird der NC Reglerkontakt geschlossen. Der Antrieb wird über SW1 angesteuert und Anschluss A wird geschlossen. Ist Anschluss A vollständig geschlossen, schließt der Nocken SW2 und öffnet SW1. Das Ventil ist wieder bereit für die nächste Wärmeanforderung., - Passend für Umschaltventil VC - Leistungsaufnahme: 4 W - Schutzklasse: IP40 - Isolierklasse: II
VC8011ZZ00E Antrieb 3-Wege- Ventil 24 V/ 50 Hz, mit Kabel 1 m, 3-adrig - Einpolig einschaltend, - Passend für Umschaltventil VC - Leistungsaufnahme: 4 W - Schutzklasse: IP40 - Isolierklasse: II, Antrieb mit EPE- Ansteuerung (einpolig-einschaltend). Bei Wärmebedarf wird der Reglerkontakt geschlossen, RLY1 zieht an und schließt den Kontakt NO von Schalter SW3. Dadurch wird Anschluss B geschlossen und Anschluss A geöffnet. Wenn A vollständig geöffnet ist, schließt der Nocken Schalter SW1 und öffnet SW2. Ist der Wärmebedarf gedeckt, wird der Reglerkontakt geöffnet. RLY1 fällt ab und der Kontakt NC in SW3 wird geschlossen. Ist Anschluss A vollständig geschlossen, schließt der Nocken SW2 und öffnet SW1. Das Ventil ist nun wieder bereit für die nächste Wärmeanforderung. Im Falle eines Stromausfalls bleibt das Ventil bei beiden Antriebsarten in der aktu-ellen Position stehen. Wenn der Strom wieder eingeschaltet wird, reagiert das Ventil auf den Reglerzustand.

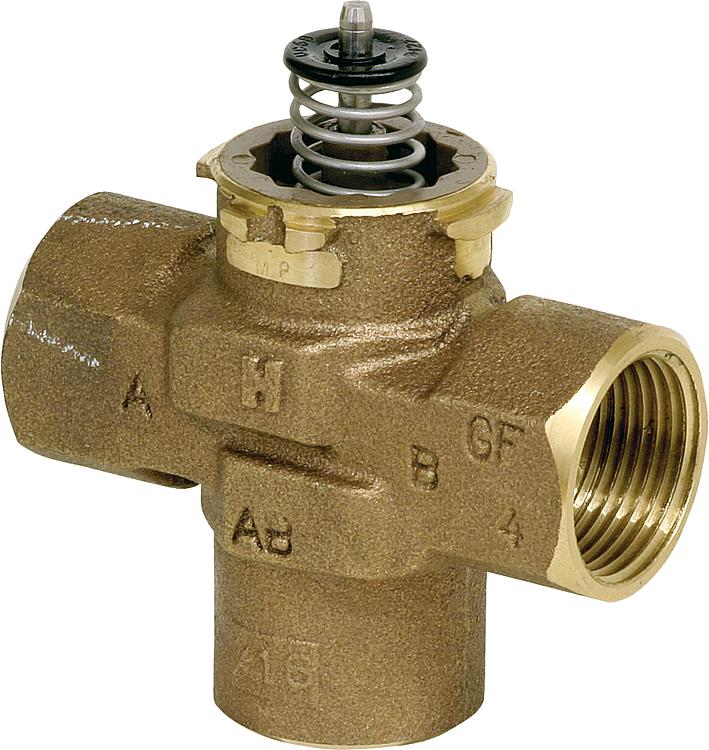

VCZMH6000 Honeywell Dreiwege- Umschaltventil 3/4" Innengewinde, KV 7,0 Technische Daten: - 0 bis 95GradC Mediumstemperatur - Bis zu 4 bar Differenzdruck - 0 bis 65GradC Umgebungstemperatur - Geeignet für Trinkwasser - Schneller und einfacher Austausch von beweglichen Teilen - Installation des Antriebs ist ohne Entleerung des ganzen Systems möglich., - Geeignet zum Einbau in geschlossene Heizkreisläufe und Wasserleitungen - Kann als Umschalt- oder Mischventil eingesetzt werden - Sehr leise Umschaltung ohne Wasserschläge - Austausch des Stellantriebes ohne Entleerung der Anlage - Einfacher Austausch der beweglichen Teile Technische Daten: - Mediumtemperatur: 0GradC - 95GradC - Umgebungstemperatur max.: 65GradC - Betriebsdruck (statisch) max.: 20 bar - Differenzdruck max.: 4 bar - Ventilgehäuse: Rotguss - Ventileinsatz: Ryton, Noryl
VCZMP6000 Honeywell Dreiwege- Umschaltventil 1" Innengewinde, Kvs 7,7 - Geeignet zum Einbau in geschlossene Heizkreisläufe und Wasserleitungen - Kann als Umschalt- oder Mischventil eingesetzt werden - Sehr leise Umschaltung ohne Wasserschläge - Austausch des Stellantriebes ohne Entleerung der Anlage - Einfacher Austausch der beweglichen Teile Technische Daten: - Mediumtemperatur: 0GradC - 95GradC - Umgebungstemperatur max.: 65GradC - Betriebsdruck (statisch) max.: 20 bar - Differenzdruck max.: 4 bar - Ventilgehäuse: Rotguss - Ventileinsatz: Ryton, Noryl, Technische Daten: - 0 bis 95GradC Mediumstemperatur - Bis zu 4 bar Differenzdruck - 0 bis 65GradC Umgebungstemperatur - Geeignet für Trinkwasser - Schneller und einfacher Austausch von beweglichen Teilen - Installation des Antriebs ist ohne Entleerung des ganzen Systems möglich.
Allgemeine Informationen: Zur Umschaltung von Heizung auf Brauchwasserladung und anderen Anwendungen Steuerung mit einer Phase Elektrischer Anschluss: Phase auf Braun: A öffnet und B schließt ohne Spannung: B öffnet und A schließt Handbetrieb, arretierbar in Mittelstellung Vergleichbare Typen: Centra ZV1... entspricht V4044C... Braukmann VZ133... entspricht V4044F... Typ: V8044 C 1149 ohne Endschalter Technische Daten: Material: Messing Nenndruck: 8,6 bar Betriebstemperatur Medium Wasser: 5 bis 93°C Umgebungstemperatur: max. 52°C Öffnungs-/Schließzeit: 30 s / 12 s Differenzdruck max.: ‑DN 20 = 0,7 bar, DN 25 = 0,55 bar Leistungsaufnahme: 6 W Anschluss: DN25 (1") AG Nenninnendurchmesser: DN25 (1") Spannung: 24 V, 50/60 Hz, 360 mA Ausführung: Dreiwege Druckstufe: PN 8 Max. Differenzdruck in geöffneter Stellung [bar]: 0,55 Max. Mediumtemperatur (Dauerbetrieb) [°C]: 93 Min. Mediumtemperatur (Dauerbetrieb) [°C]: 5
• Zum Einbau in Heiz-/Kühlsystemen • 2-Punkt Stellmotor • Mit Kabel 0,85 Meter • Einfacher Austausch des Stellmotors • Schnelle Laufzeit • Manueller Betrieb möglich • Nicht für Brauch-/Trinkwasser zu verwenden Technische Daten: • Betriebstemperatur: Max. 94°C • Druckstufe: PN16 • Laufzeit: - Öffnen 15 sek. - Schließen 5 sek. • Schutzklasse: IP44 • Stromversorgung: 230 V/AC, 50 Hz • Steuersignal: 2-Punkt • Ventilgehäuse: Messing • Dichtungen: NBR / EPDM • Medien: - Wasser nach VDI2035 - Glycolgemisch max. 50 % - Ethanolgemisch max. 28 % • Anschlüsse beidseitig Innengewinde • Funktion Auf/Zu • Fliessweg von A nach B-Port
• Zum Einbau in Heiz-/Kühlsystemen • 2-Punkt Stellmotor • Mit Kabel 0,85 Meter • Einfacher Austausch des Stellmotors • Schnelle Laufzeit • Manueller Betrieb möglich • Nicht für Brauch-/Trinkwasser zu verwenden Technische Daten: • Betriebstemperatur: Max. 94°C • Druckstufe: PN16 • Laufzeit: - Öffnen 15 sek. - Schließen 5 sek. • Schutzklasse: IP44 • Stromversorgung: 230 V/AC, 50 Hz • Steuersignal: 2-Punkt • Ventilgehäuse: Messing • Dichtungen: NBR / EPDM • Medien: - Wasser nach VDI2035 - Glycolgemisch max. 50 % - Ethanolgemisch max. 28 % • Anschlüsse beidseitig Innengewinde • Funktion Auf/Zu • Fliessweg von A nach B-Port
• Zum Einbau in Heiz-/Kühlsystemen • 2-Punkt Stellmotor • Mit Kabel 0,85 Meter • Einfacher Austausch des Stellmotors • Schnelle Laufzeit • Manueller Betrieb möglich • Nicht für Brauch-/Trinkwasser zu verwenden Technische Daten: • Betriebstemperatur: Max. 94°C • Druckstufe: PN16 • Laufzeit: - Öffnen 15 sek. - Schließen 5 sek. • Schutzklasse: IP44 • Stromversorgung: 230 V/AC, 50 Hz • Steuersignal: 2-Punkt • Ventilgehäuse: Messing • Dichtungen: NBR / EPDM • Medien: - Wasser nach VDI2035 - Glycolgemisch max. 50 % - Ethanolgemisch max. 28 % • Anschlüsse beidseitig Innengewinde • Funktion Auf/Zu • Fliessweg von A nach B-Port
