Zonenventile & Umschaltventile
3-Wege Zonenventil SF mit Endschalter DN 25, KVS 12,6 24 V

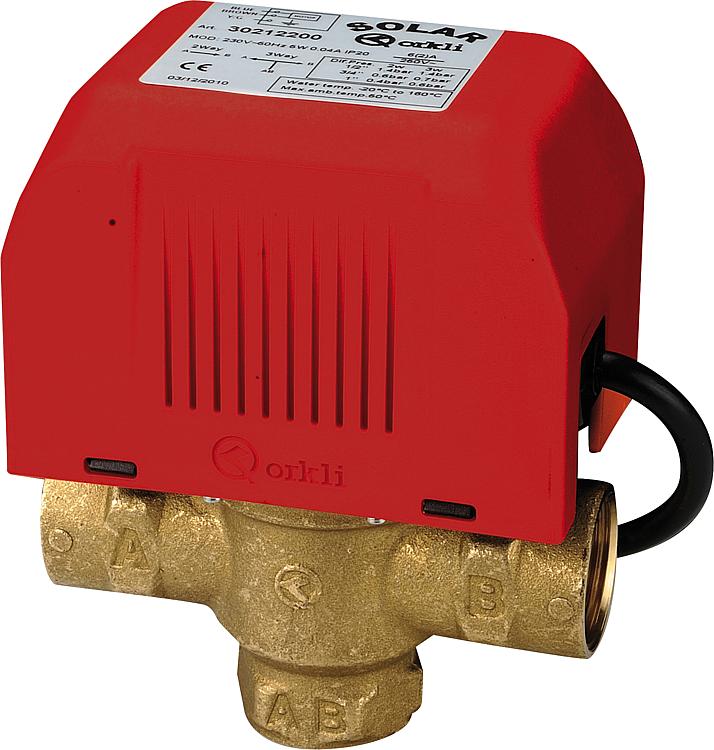

3-Wege Zonenventil Solar SF mit Endschalter DN 15, 230 V - Anschlüsse: Innengewinde, Zulässige Einbaulagen: Motor oben oder seitlich!, Funktionsweise: Wird die Stromversorgung aktiviert, schiebt der Servomotor (gegen die Federkraft) die Kugel in etwa 20 Sekunden von A nach B. Stromlos zieht die Rückholfeder die Kugel auf A zurück. , Die Zonenventile werden in geschlossenen Kreisläufen bei Heizungs- und Solaranlagen eingebaut. Mit Handbetätigung, arretierbar in Mittelstellung - Mit integriertem Endschalter Technische Daten: - Leistungsaufnahme: 6W - Elektr. Anschluss: 230 V, 50 Hz - Endschalter: 3 A, 250 V (AC) - Schutzart: IP 22 - Umgebungstemp. max.: 60 GradC - Mediumtemp.: 5GradC bis 130GradC - Betriebsdruck max.: 10 bar - Ventilgehäuse, Deckel: Messing - Rückholfeder: rostfreier Stahl - Kabellänge: 1000 mm - Differenzdruck max.: 0,9 bar - Wasser mit bis zu 50% Glykol

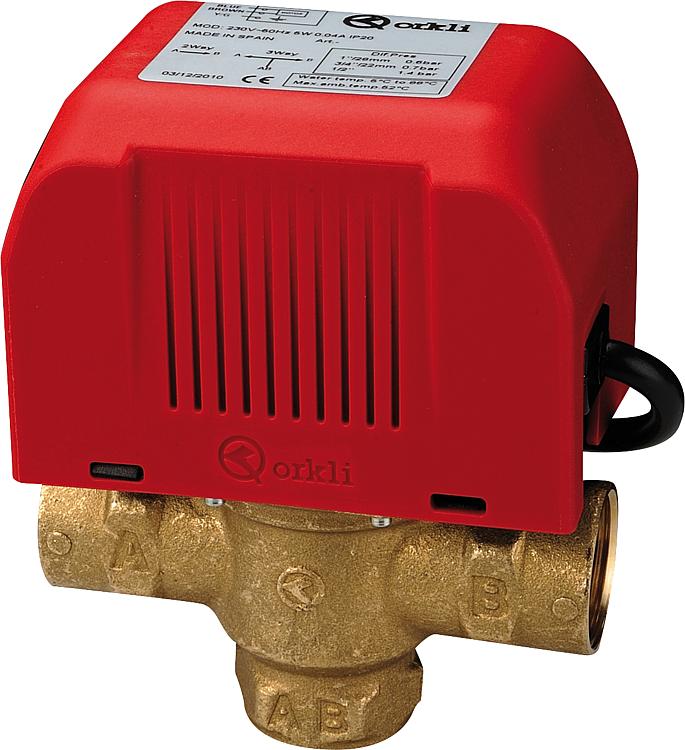

3-Wege Zonenventil Solar SF mit Endschalter DN 20 230V Die Zonenventile werden in geschlossenen Kreisläufen bei Heizungs- und Solaranlagen eingebaut. Mit Handbetätigung, arretierbar in Mittelstellung - Mit integriertem Endschalter Technische Daten: - Leistungsaufnahme: 6W - Elektr. Anschluss: 230 V, 50 Hz - Endschalter: 3 A, 250 V (AC) - Schutzart: IP 22 - Umgebungstemp. max.: 60 GradC - Mediumtemp.: 5GradC bis 130GradC - Betriebsdruck max.: 10 bar - Ventilgehäuse, Deckel: Messing - Rückholfeder: rostfreier Stahl - Kabellänge: 1000 mm - Differenzdruck max.: 0,9 bar - Wasser mit bis zu 50% Glykol, Zulässige Einbaulagen: Motor oben oder seitlich!, Funktionsweise: Wird die Stromversorgung aktiviert, schiebt der Servomotor (gegen die Federkraft) die Kugel in etwa 20 Sekunden von A nach B. Stromlos zieht die Rückholfeder die Kugel auf A zurück. , - Anschlüsse: Innengewinde

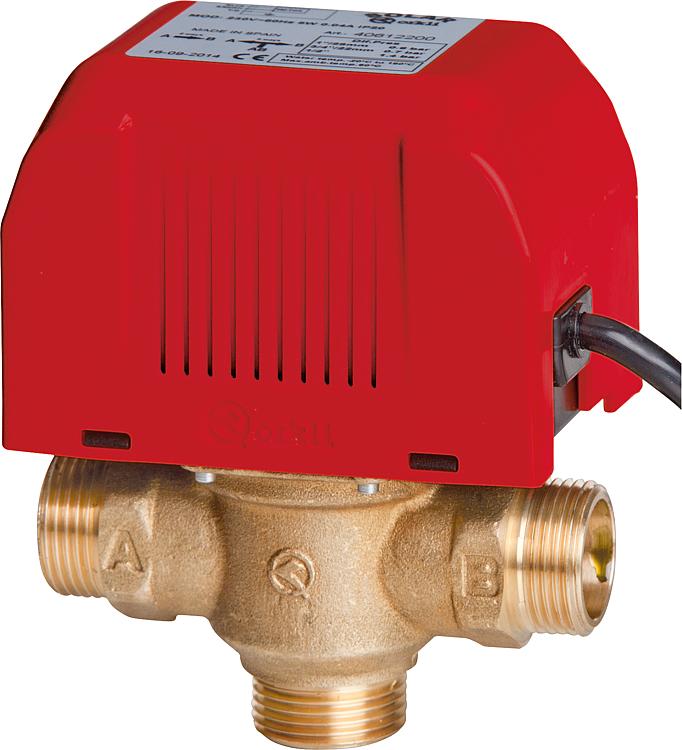

3-Wege Zonenventil Solar SF mit Endschalter DN 20, 230 V Außengewinde Die Zonenventile werden in geschlossenen Kreisläufen bei Heizungs- und Solaranlagen eingebaut. Mit Handbetätigung, arretierbar in Mittelstellung - Mit integriertem Endschalter Technische Daten: - Leistungsaufnahme: 6W - Elektr. Anschluss: 230 V, 50 Hz - Endschalter: 3 A, 250 V (AC) - Schutzart: IP 22 - Umgebungstemp. max.: 60 GradC - Mediumtemp.: 5GradC bis 130GradC - Betriebsdruck max.: 10 bar - Ventilgehäuse, Deckel: Messing - Rückholfeder: rostfreier Stahl - Kabellänge: 1000 mm - Differenzdruck max.: 0,9 bar - Wasser mit bis zu 50% Glykol, - Anschlüsse: Außengewinde, Zulässige Einbaulagen: Motor oben oder seitlich!
3-Wege Zonenventil Solar SF mit Endschalter DN 25 230V - Anschlüsse: Innengewinde, Zulässige Einbaulagen: Motor oben oder seitlich!, Funktionsweise: Wird die Stromversorgung aktiviert, schiebt der Servomotor (gegen die Federkraft) die Kugel in etwa 20 Sekunden von A nach B. Stromlos zieht die Rückholfeder die Kugel auf A zurück. , Die Zonenventile werden in geschlossenen Kreisläufen bei Heizungs- und Solaranlagen eingebaut. Mit Handbetätigung, arretierbar in Mittelstellung - Mit integriertem Endschalter Technische Daten: - Leistungsaufnahme: 6W - Elektr. Anschluss: 230 V, 50 Hz - Endschalter: 3 A, 250 V (AC) - Schutzart: IP 22 - Umgebungstemp. max.: 60 GradC - Mediumtemp.: 5GradC bis 130GradC - Betriebsdruck max.: 10 bar - Ventilgehäuse, Deckel: Messing - Rückholfeder: rostfreier Stahl - Kabellänge: 1000 mm - Differenzdruck max.: 0,9 bar - Wasser mit bis zu 50% Glykol
3-Wege Zonenventil Solar SF mit Endschalter DN 25 230V Außengewinde Zulässige Einbaulagen: Motor oben oder seitlich!, - Anschlüsse: Außengewinde, Die Zonenventile werden in geschlossenen Kreisläufen bei Heizungs- und Solaranlagen eingebaut. Mit Handbetätigung, arretierbar in Mittelstellung - Mit integriertem Endschalter Technische Daten: - Leistungsaufnahme: 6W - Elektr. Anschluss: 230 V, 50 Hz - Endschalter: 3 A, 250 V (AC) - Schutzart: IP 22 - Umgebungstemp. max.: 60 GradC - Mediumtemp.: 5GradC bis 130GradC - Betriebsdruck max.: 10 bar - Ventilgehäuse, Deckel: Messing - Rückholfeder: rostfreier Stahl - Kabellänge: 1000 mm - Differenzdruck max.: 0,9 bar - Wasser mit bis zu 50% Glykol

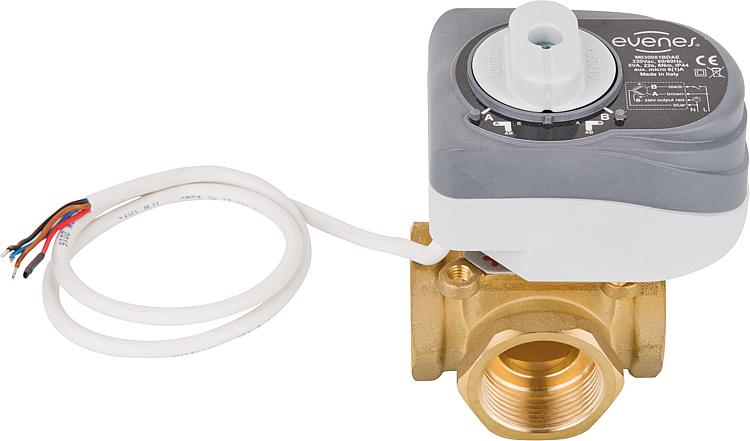

3-Wege-Umschaltventil Evenes DN 20 (3/ 4"), 230V 3-Wege Messing-Umschaltventil mit einem Antriebsmotor. Für den Einbau in geschlossenen Heizsystemen, wie z.B. Wärmepumpen, Öl-Gaskesseln und Festbrennstoffkesseln. - Mit Relais für 2-Punkt-Ansteuerung und zum parallelen Betrieb mehrerer Antriebe - Endschalter Signal in der Position B- AB (z.B. für die Steuerung der Pumpe) - Manuelle Handverstellung stromlos möglich Technische Daten: Antrieb - Betriebsspannung: 230 V, 50 Hz / IP44 - Leistungsaufnahme: - 4,5 W im Betrieb - 1 W im Stillstand in Position AB-B - 0 W im Stillstand in Position AB-A - Endschalter: 6(1) A, - Stellzeit für 90Grad: 22 s - Drehmoment max.: 8 Nm - Temperaturbereich Umgebung: -5Grad bis 55GradC, nicht kondensierend - Anschlusskabel: 1 m (4x 0,75 mm ) Umschaltventil - Material: Messing - Dichtungen: O-Ringe, EPDM - Betriebsdruck max.: 10 bar - Differenzdruck max.: 1 bar - Stellwinkel: 90Grad - Temperaturbereich Medium: 0GradC bis 100GradC - Leckrate: ca. 0,1% von Kvs - Medium: Heizungswasser oder Wassergemisch (Glycol max. 50%, zum Frost- und Korrosionsschutz) nach VDI 2035.

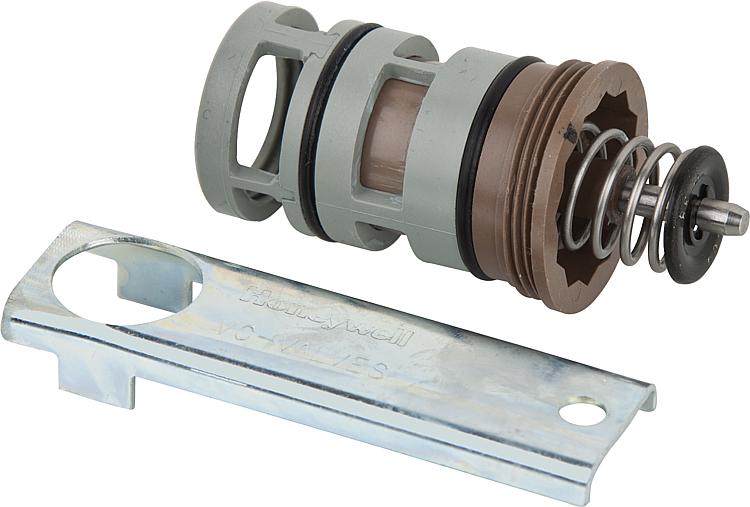

Allgemeine Informationen: VCZZ6000 Honeywell Ventileinsatz für 3-Wege-Ventil 3/4'' und 1'' Interdomo, Ref:292632 Typ: Ventileinsatz VCZZ6000 für DN20 (3/4'') passend für Honeywell 3-Wege Ventileinsatz für 3-Wege-Ventile der VC-Serie DN 20 (3/4") und DN25 (1"). Einsatz bspw. bei Interdomo (Ref.-Nr.) 292632, auch passend bei Atag HR 2033, HR 2055. passend auch für Buderus 7098973

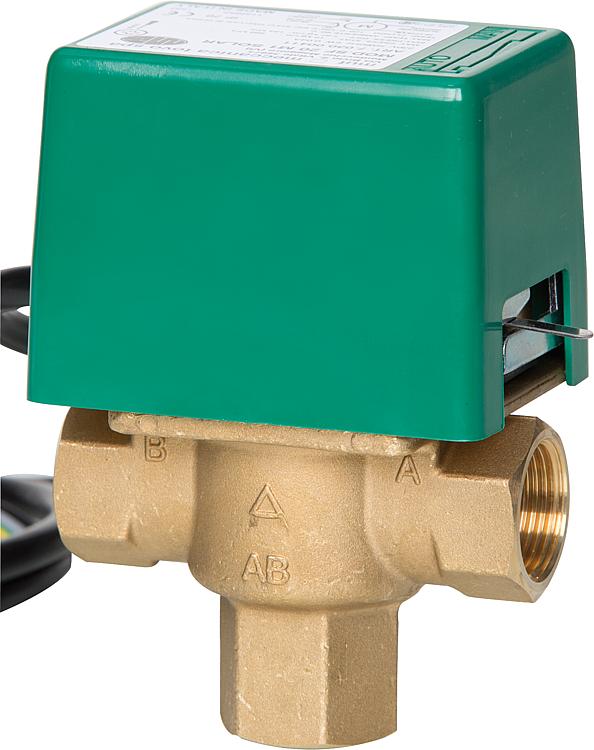

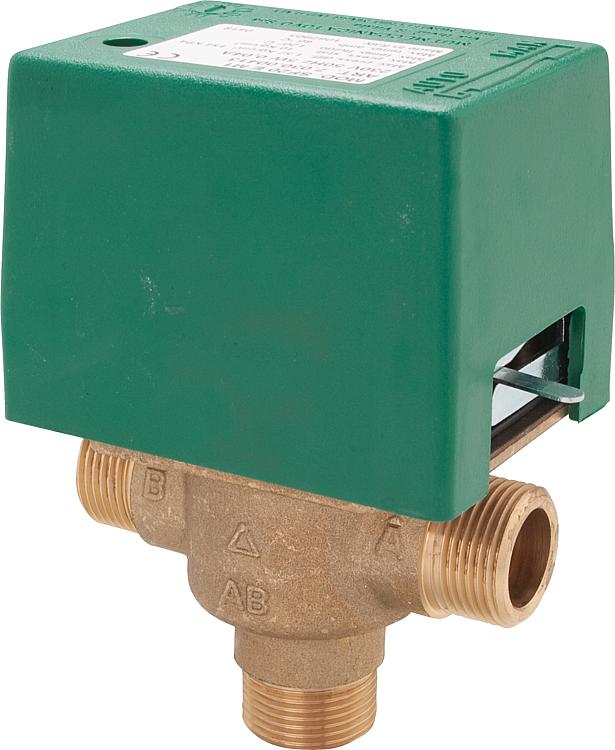

Dreiwege - Zonenventil 1" a.a. kompl. mit Motor 230V
Dreiwege - Zonenventil 1" i.i. kompl. mit Motor 230V
Dreiwege - Zonenventil 1/2" i.i. kompl. mit Motor 230V
Dreiwege - Zonenventil 1/2" i.i. mit Endschalter kompl. mit Motor 230V
Dreiwege - Zonenventil 3/4" a.a. kompl. mit Motor 230V
Dreiwege - Zonenventil 3/4" i.i. kompl. mit Motor 230V
Dreiwege - Zonenventil 3/4" i.i. mit Endschalter kompl. mit Motor 230V

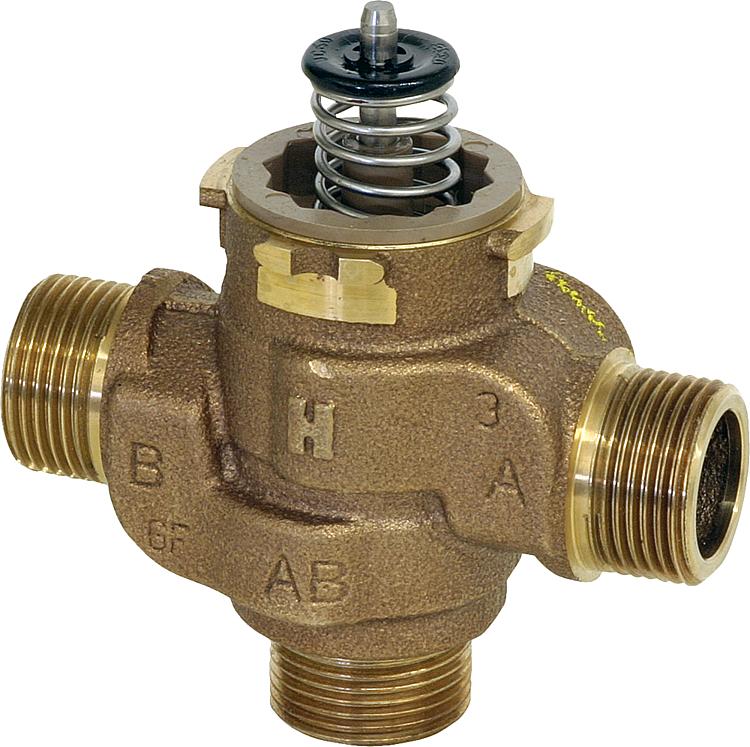

Honeywell Dreiwege-Ventil 1"AG, Kvs: 7, 7 Interdomo, Ref:286051 Technische Daten: - 0 bis 95GradC Mediumstemperatur - Bis zu 4 bar Differenzdruck - 0 bis 65GradC Umgebungstemperatur - Geeignet für Trinkwasser - Schneller und einfacher Austausch von beweglichen Teilen - Installation des Antriebs ist ohne Entleerung des ganzen Systems möglich., - Geeignet zum Einbau in geschlossene Heizkreisläufe und Wasserleitungen - Kann als Umschalt- oder Mischventil eingesetzt werden - Sehr leise Umschaltung ohne Wasserschläge - Austausch des Stellantriebes ohne Entleerung der Anlage - Einfacher Austausch der beweglichen Teile Technische Daten: - Mediumtemperatur: 0GradC - 95GradC - Umgebungstemperatur max.: 65GradC - Betriebsdruck (statisch) max.: 20 bar - Differenzdruck max.: 4 bar - Ventilgehäuse: Rotguss - Ventileinsatz: Ryton, Noryl

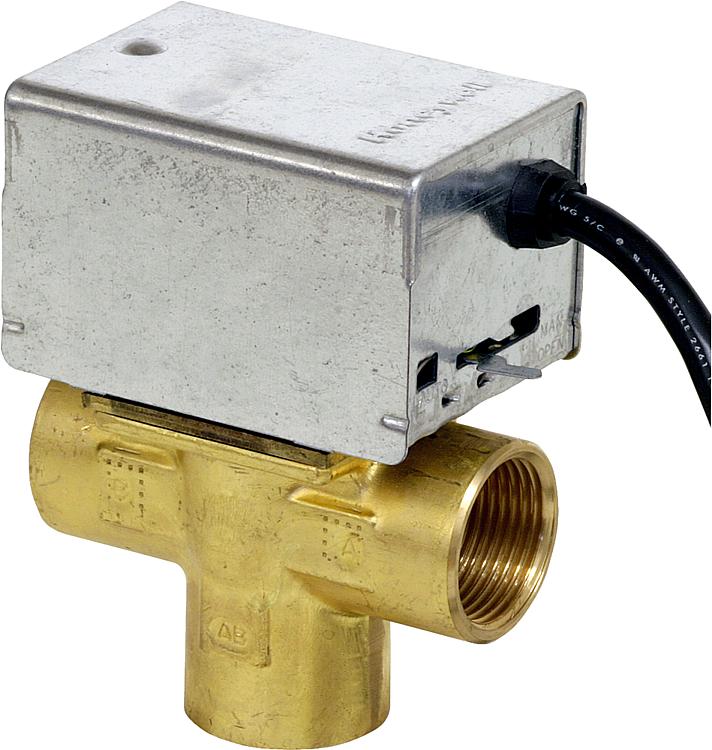

Honeywell Dreiwegezonenventil V 4044 C 1312 B, mit Handverst. 1",230 V, 50 Hz, 6 - V4044 F 1000B: Viessmann-Nr. 9587484 - V4044 C 1312B: Viessmann-Nr. 9501074, Zur Umschaltung von Heizung auf Brauchwasserladung und anderen Anwendungen - Steuerung mit einer Phase - Elektrischer Anschluss: - Phase auf Braun: A öffnet und B schließt - ohne Spannung: B öffnet und A schließt - Handbetrieb, arretierbar in Mittelstellung - Vergleichbare Typen: - Centra ZV1... entspricht V4044C... - Braukmann VZ133... entspricht V4044F.. . Technische Daten: - Material: Messing - Nenndruck: 8,6 bar - Betriebstemperatur Medium Wasser: 5 bis 93GradC - Umgebungstemperatur: max. 52GradC - Öffnungs-/Schließzeit: 30 s / 12 s - Differenzdruck max.: DN 20 = 0,7 bar, DN 25 = 0,55 bar - Leistungsaufnahme: 6 W
Honeywell Dreiwegezonenventil V 4044 F 1000 B, mit Handverst. 3/4", 230 V, 50 Hz - V4044 F 1000B: Viessmann-Nr. 9587484 - V4044 C 1312B: Viessmann-Nr. 9501074, Zur Umschaltung von Heizung auf Brauchwasserladung und anderen Anwendungen - Steuerung mit einer Phase - Elektrischer Anschluss: - Phase auf Braun: A öffnet und B schließt - ohne Spannung: B öffnet und A schließt - Handbetrieb, arretierbar in Mittelstellung - Vergleichbare Typen: - Centra ZV1... entspricht V4044C... - Braukmann VZ133... entspricht V4044F.. . Technische Daten: - Material: Messing - Nenndruck: 8,6 bar - Betriebstemperatur Medium Wasser: 5 bis 93GradC - Umgebungstemperatur: max. 52GradC - Öffnungs-/Schließzeit: 30 s / 12 s - Differenzdruck max.: DN 20 = 0,7 bar, DN 25 = 0,55 bar - Leistungsaufnahme: 6 W
Honeywell Dreiwegezonenventil V 4044 F 1034 B, mit Handverst. 1",230 V, 50 Hz, 6 Zur Umschaltung von Heizung auf Brauchwasserladung und anderen Anwendungen - Steuerung mit einer Phase - Elektrischer Anschluss: - Phase auf Braun: A öffnet und B schließt - ohne Spannung: B öffnet und A schließt - Handbetrieb, arretierbar in Mittelstellung - Vergleichbare Typen: - Centra ZV1... entspricht V4044C... - Braukmann VZ133... entspricht V4044F.. . Technische Daten: - Material: Messing - Nenndruck: 8,6 bar - Betriebstemperatur Medium Wasser: 5 bis 93GradC - Umgebungstemperatur: max. 52GradC - Öffnungs-/Schließzeit: 30 s / 12 s - Differenzdruck max.: DN 20 = 0,7 bar, DN 25 = 0,55 bar - Leistungsaufnahme: 6 W , - V4044 F 1000B: Viessmann-Nr. 9587484 - V4044 C 1312B: Viessmann-Nr. 9501074
Honeywell Dreiwegezonenventil V 8044 C 1024 B, mit Handverst. 3/4", 24 V, 50/ 60H - V4044 F 1000B: Viessmann-Nr. 9587484 - V4044 C 1312B: Viessmann-Nr. 9501074, Zur Umschaltung von Heizung auf Brauchwasserladung und anderen Anwendungen - Steuerung mit einer Phase - Elektrischer Anschluss: - Phase auf Braun: A öffnet und B schließt - ohne Spannung: B öffnet und A schließt - Handbetrieb, arretierbar in Mittelstellung - Vergleichbare Typen: - Centra ZV1... entspricht V4044C... - Braukmann VZ133... entspricht V4044F.. . Technische Daten: - Material: Messing - Nenndruck: 8,6 bar - Betriebstemperatur Medium Wasser: 5 bis 93GradC - Umgebungstemperatur: max. 52GradC - Öffnungs-/Schließzeit: 30 s / 12 s - Differenzdruck max.: DN 20 = 0,7 bar, DN 25 = 0,55 bar - Leistungsaufnahme: 6 W
Honeywell Dreiwegezonenventil V 8044 C 1065 B, mit Handverst. 1", 24 V, 50/60 Hz Zur Umschaltung von Heizung auf Brauchwasserladung und anderen Anwendungen - Steuerung mit einer Phase - Elektrischer Anschluss: - Phase auf Braun: A öffnet und B schließt - ohne Spannung: B öffnet und A schließt - Handbetrieb, arretierbar in Mittelstellung - Vergleichbare Typen: - Centra ZV1... entspricht V4044C... - Braukmann VZ133... entspricht V4044F.. . Technische Daten: - Material: Messing - Nenndruck: 8,6 bar - Betriebstemperatur Medium Wasser: 5 bis 93GradC - Umgebungstemperatur: max. 52GradC - Öffnungs-/Schließzeit: 30 s / 12 s - Differenzdruck max.: DN 20 = 0,7 bar, DN 25 = 0,55 bar - Leistungsaufnahme: 6 W , - V4044 F 1000B: Viessmann-Nr. 9587484 - V4044 C 1312B: Viessmann-Nr. 9501074

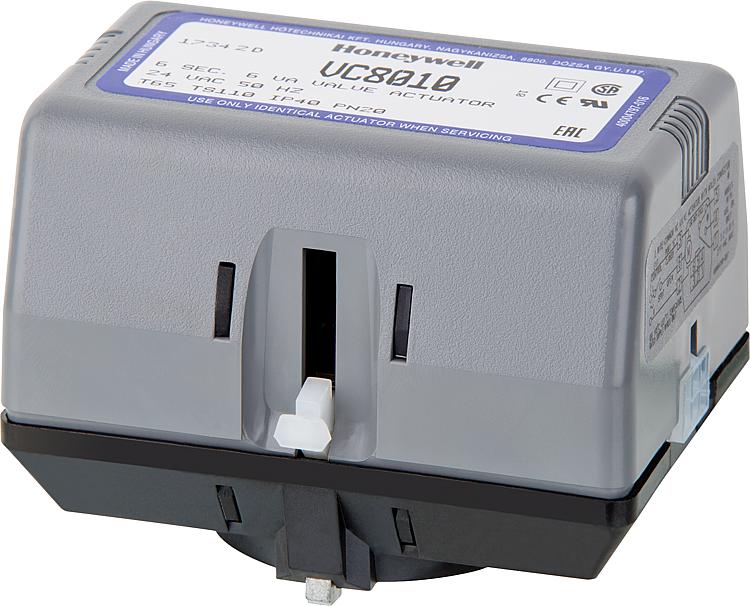

Allgemeine Informationen: Der VC8010ZZ00E Antrieb 3-Wege- Ventil 24 V/50 Hz mit Molexbuchse, Ref. 255025 ist passend für: Buderus GB102,GB112,GB122,GB132T,GB142,U11x/12x,WHKZub Bosch Vaillant weitere Technische Daten: passend für Umschaltventil VC Leistungsaufnahme: 4 W Schutzklasse: IP40 Isolierklasse: II Einpolig einschaltend Ausführung: mit Molex-Buchse Typ: VC8010ZZ00E Betriebsspannung: 230 V/50Hz Netzspannung: 24 V AC Steuersignal: Zweipunkt Elektrischer Anschluss: Molex-Buchse Handbedienung: ✓ Laufzeit in Sekunden: 6 Schutzart (IP): IP40 Leistungsaufnahme (W): 4 Umgebungstemperatur: 0 - 65 C° Höhe in mm: 70 Breite in mm: 94 Tiefe in mm: 68 Im Falle eines Stromausfalls bleibt das Ventil bei beiden Antriebsarten in der aktuellen Position stehen. Wenn der Strom wieder eingeschaltet wird, reagiert das Ventil auf den Reglerzustand.

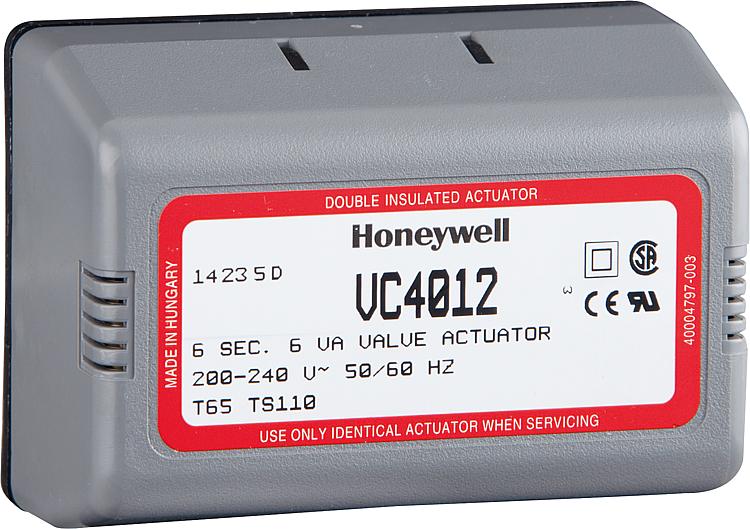

Allgemeine Informationen: Der VC4012ZZ00E Antrieb 3-Wege- Ventil 230 V/50 Hz, Ref.071051183 (Molexstecker) ist passend für: Giersch Remeha Technische Daten: passend für Umschaltventil VC Leistungsaufnahme: 4 W Schutzklasse: IP40 Isolierklasse: II Einpolig einschaltend Ausführung: mit Molex-Buchse Typ: Vc4012ZZ00E Betriebsspannung: 230 V/50Hz Netzspannung: 230 V AC Steuersignal: Zweipunkt Elektrischer Anschluss: Molex-Buchse Handbedienung: ✓ Laufzeit in Sekunden: 6 Schutzart (IP): IP40 Leistungsaufnahme (W): 4 Umgebungstemperatur: 0 - 65 C° Höhe in mm: 70 Im Falle eines Stromausfalls bleibt das Ventil bei beiden Antriebsarten in der aktuellen Position stehen. Wenn der Strom wieder eingeschaltet wird, reagiert das Ventil auf den Reglerzustand. Je nach Modell kann der Antrieb mit Nieder- oder Netzspannung von EPE- oder EPU-Reglern angesteuert werden (z. B. Raumthermostat, Kesselthermostat oder Durchflussschalter). Durch die interne Logik braucht der Antrieb nur dann Strom, wenn das Ventil in die vorgegebene Stellung bewegt wird.
