Produktnummer:
PM218626
Gewicht:
1,192 kg

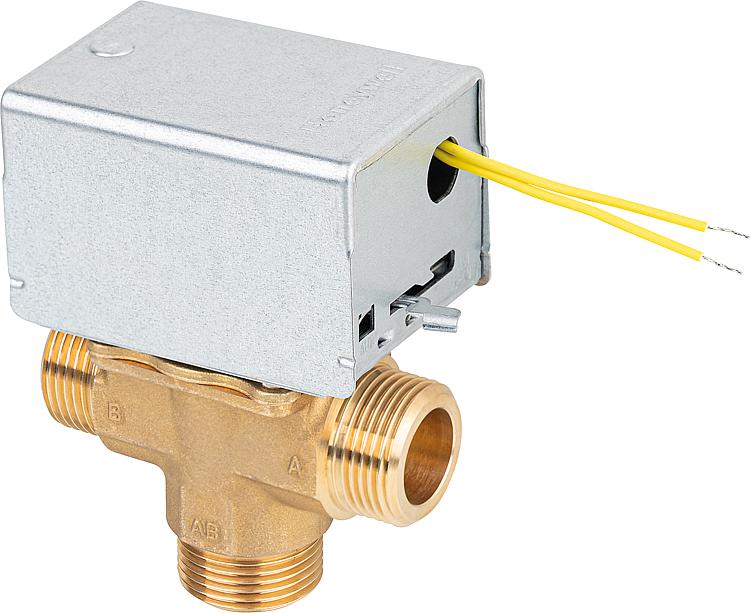

Produktinformationen "Zonenventil 3-Wege 24V Honeywell V8044C1149"
Allgemeine Informationen:
Zur Umschaltung von Heizung auf Brauchwasserladung und anderen Anwendungen
- Steuerung mit einer Phase
- Elektrischer Anschluss:
- Phase auf Braun: A öffnet und B schließt
- ohne Spannung: B öffnet und A schließt
- Handbetrieb, arretierbar in Mittelstellung
- Vergleichbare Typen:
- Centra ZV1... entspricht V4044C...
- Braukmann VZ133... entspricht V4044F...
- Typ: V8044 C 1149 ohne Endschalter
Technische Daten:
- Material: Messing
- Nenndruck: 8,6 bar
- Betriebstemperatur Medium Wasser: 5 bis 93°C
- Umgebungstemperatur: max. 52°C
- Öffnungs-/Schließzeit: 30 s / 12 s
- Differenzdruck max.: ‑DN 20 = 0,7 bar, DN 25 = 0,55 bar
- Leistungsaufnahme: 6 W
- Anschluss: DN25 (1") AG
- Nenninnendurchmesser: DN25 (1")
- Spannung: 24 V, 50/60 Hz, 360 mA
- Ausführung: Dreiwege
- Druckstufe: PN 8
- Max. Differenzdruck in geöffneter Stellung [bar]: 0,55
- Max. Mediumtemperatur (Dauerbetrieb) [°C]: 93
- Min. Mediumtemperatur (Dauerbetrieb) [°C]: 5
Artikelnummern
- Produktnummer: PM218626
- Lieferantennummer: 9005431
Sicherheitshinweis
Um Schäden an Körper oder Gesundheit zu vermeiden sind die Montage, Erstinbetriebnahme, Wartung, Inspektion und Instandsetzung von einem/einer autorisierten Fachbetrieb/Fachkraft vorzunehmen! Eine Installation von Elektrogeräten mit 3-Phasen-Wechselstromanschluss (3∼/400V), "nicht-steckfertigen Geräten" ist von einem offiziellen eingetragenen Fachbetrieb durchzuführen. Ebenso ist die Zustimmung des Netzbetreibers bei der Erstinstallation von Geräten mit Nennleistung von mehr als 12kW einzuholen. ! Bitte beachten Sie bei Montage und Installation ohne Ausnahme die beiliegende Installations-, Betriebs- und Wartungsanleitung. Ebenso weisen wir Sie darauf hin, dass vor einem Bauvorhaben die Produkt- und Systemzulassungen aller Anlagenkomponenten zu prüfen sind. Die in den o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen sind unabdingbar für eine bestimmungsgemäße Verwendung. Wir bitten Sie diese einzuhalten.
