Regelungstechnik & Zubehör

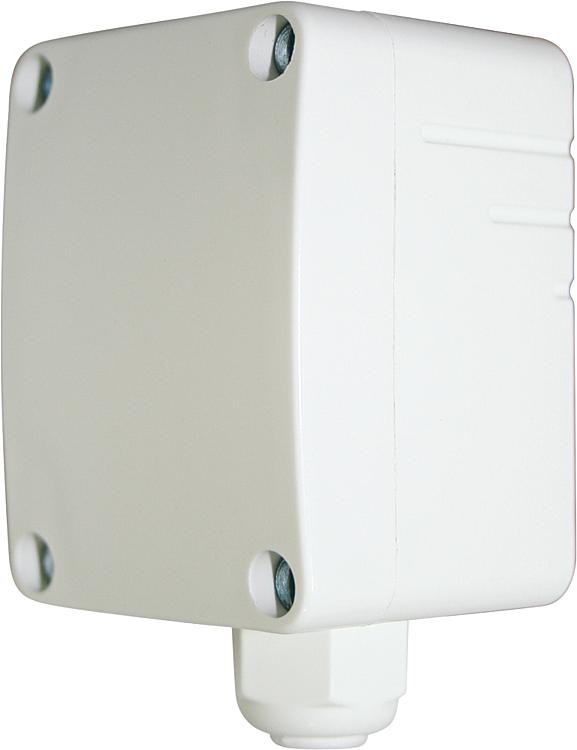

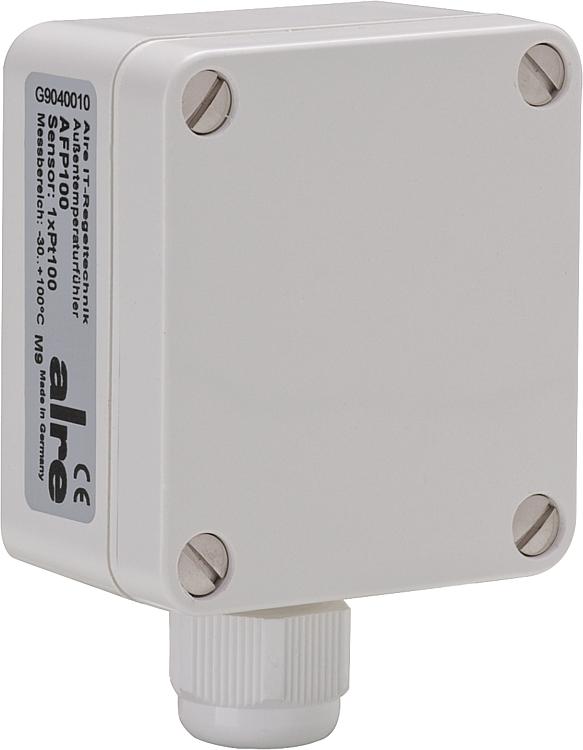

Außentemperaturfühler AF-4 Sensor ,, 4''(NTC 10 K) Messbereich -30...+100 C - mit innenliegendem Sensor Technische Daten: - Messbereich: -30 bis +100GradC - Toleranzklassen: - PT100 - DIN EN 60751 B - Mess-Strom: max 3 mA - Anschlussart: 2-Leiter 0,14 bis 2,5 mm (Standard) max. Kabellänge 50 m - Anschlussgehäuse: Polyamid 30 % glasfaserverstärkt - Farbe: reinweiß, ähnlich RAL 9010 - Schutzart: IP 65, Anwendung: - zur Temperaturerfassung im Außenbereich, im Feuchtraumbereich, in Kühl- und Gewächshäusern sowie im Industriebereich eingesetzt und sind besonders gegen Staub und Feuchte geschützt - Bei direkter Sonneneinstrahlung auf das Fühlergehäuse ist die Verwendung eines Sonnenschutzes zu empfehlen
Außentemperaturfühler NTC 8K Fühlertyp 3 Anwendung: - zur Temperaturerfassung im Außenbereich, im Feuchtraumbereich, in Kühl- und Gewächshäusern sowie im Industriebereich eingesetzt und sind besonders gegen Staub und Feuchte geschützt - Bei direkter Sonneneinstrahlung auf das Fühlergehäuse ist die Verwendung eines Sonnenschutzes zu empfehlen, - mit innenliegendem Sensor Technische Daten: - Messbereich: -30 bis +100GradC - Toleranzklassen: - PT100 - DIN EN 60751 B - Mess-Strom: max 3 mA - Anschlussart: 2-Leiter 0,14 bis 2,5 mm (Standard) max. Kabellänge 50 m - Anschlussgehäuse: Polyamid 30 % glasfaserverstärkt - Farbe: reinweiß, ähnlich RAL 9010 - Schutzart: IP 65
Außentemperaturfühler Sorel Typ TA55, PT1000 - PT 1000 - Im Kunststoffgehäuse - Ref.-Nr.: 87000, - Passend für Sorel Regelungen

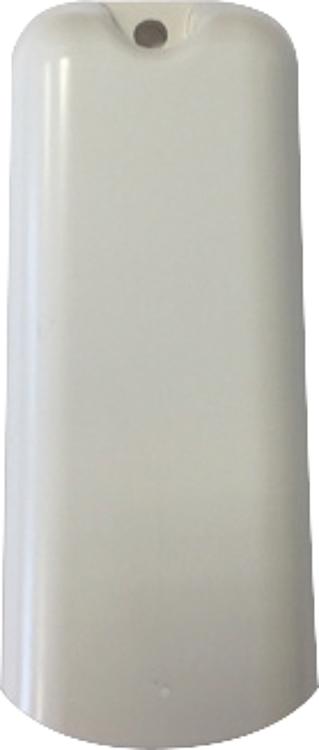

Außentemperaturfühler Theben für Ramses856 top2 - Passend für Ramses 856 top 2
Batterie Lithium Blossom-IC, AA 1,5V, Set bestehend aus 2 AA Batterien
Batterie Lithium Blossom-IC, AAA, 1,5V, Set bestehend aus 4 AAA Batterien

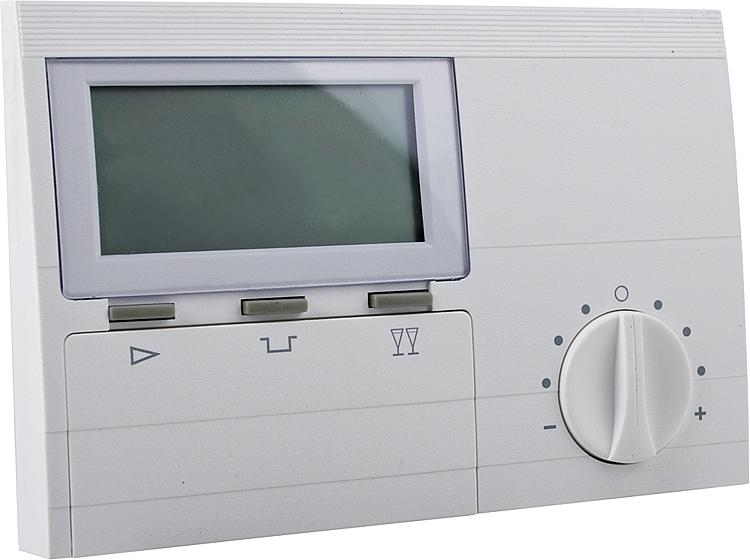

Bedienungsmodul BM8 für Elfatherm E6. +E8. Regelung Passend zu E8.., Merlin, Lago Basic, Lago 0321. - Zur komfortablen Bedienung und Anzeige an einer Heizungsanlage, - Zur Einstellung des Raumtemperatursollwertes - Mit frei einstellbarem Wochenprogramm (3 verschiedene Heizzeiten, täglich wechselnd, pro Heizzeit ein individueller Temperatursollwert) - Heizzeitverlängerung und - unterbrechung direkt anwählbar - Mit integriertem Temperaturfühler zur Messung der Raumtemperatur
Befestigungs-Halteklammer passend zu den Tauchhülsen 60 070 36-42

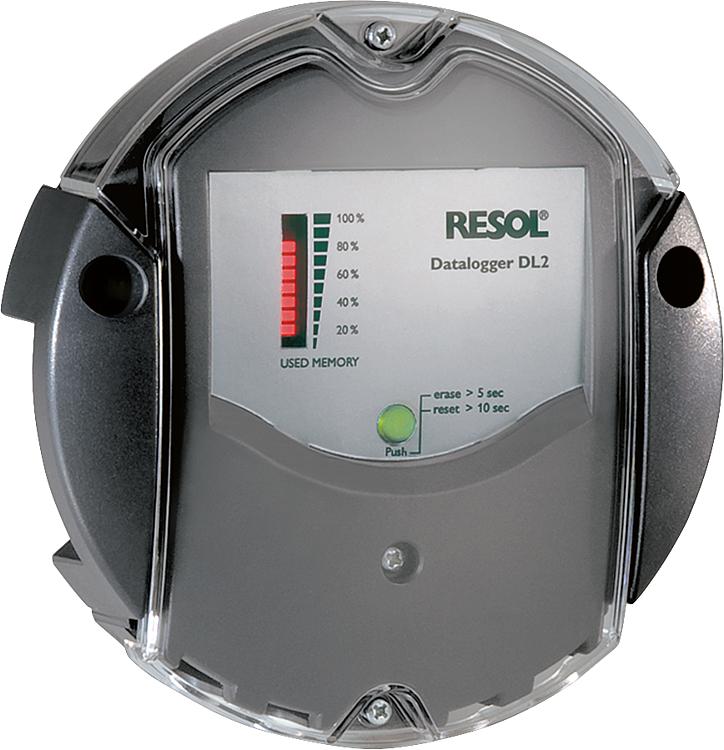

Funktionen:• Visualisierung der Anlagenzustände• Ertragskontrolle• Erleichterte Störungsdiagnose• Internetzugriff über VBus.net - ohne umständliche Routerkonfiguration• Exportfunktion für weitere Datenverarbeitung in Tabellenkalkulationsprogrammen• Direktanschluss für PC oder Router zur Fernabfrage• Integrierter LAN-Anschluss und SD-Karteneinschub Technische Daten:• Schnittstellen: RESOL VBus® zum Anschluss an RESOL-Regler• Versorgung: Steckernetzteil 100...240 V~ (50..60 Hz)• Speicher: 180 MB interner Speicher, 2GB SD-Karte• Maße: ø 139 mm, Tiefe 45 mm• Lieferumfang:Datalogger inkl. RESOL® ServiceCenter-Software,Steckernetzteil, Vbus® und SD-Karte (2GB)

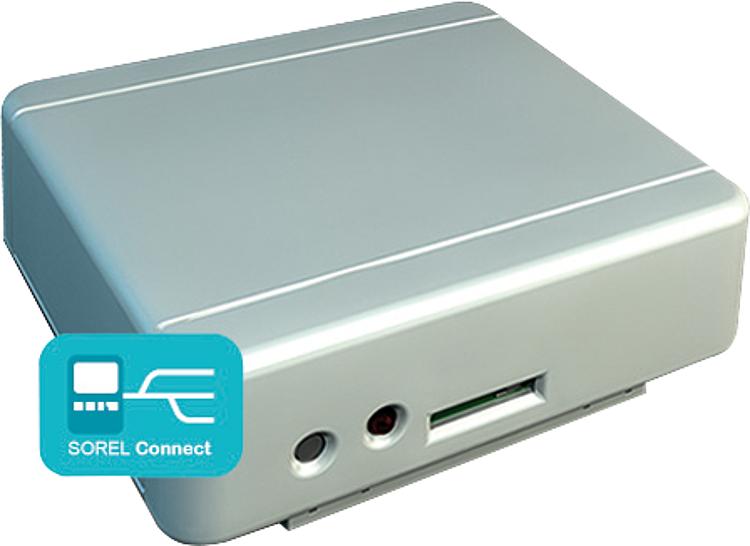

• Zur Verwendung mit dem LTDC, MHCC, MFWC, LFWCLieferumfang:• 1x Datalogger• 1x Micro SD-Karte• Ethernetschnittstelle• Steckernetzteil zur Spannungsversorgung• CAN-Verbindungskabel zum Regler sowie die Lizenz für SOREL Connect

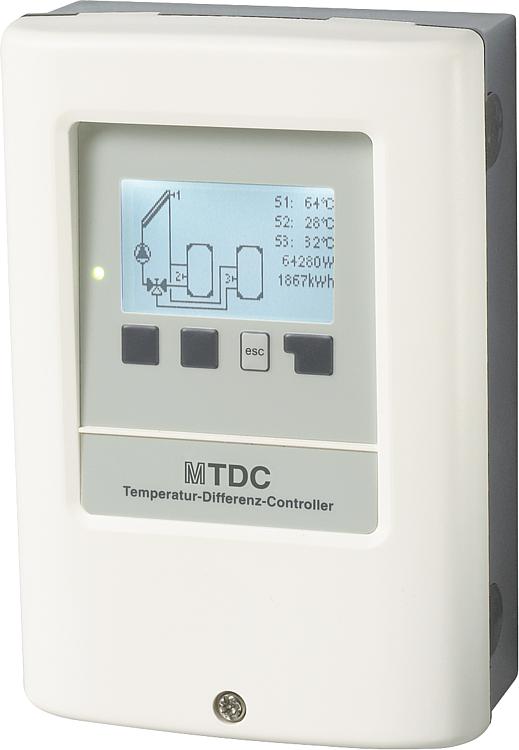

Differenztemperaturregelung Sorel MTDC V5, ohne Fühler geeignet - für mittlere Solaranlagen oder Festbrennstoffkessel - für Standard- und hocheffizientee Umwälzpumpen mit PWM-Signal. Mit 3 Eingängen und 2 Ausgängen.Vielfältig, vernetzt und benutzerfreundlich. Dank der sonnenklaren Bedienerführung lassen sich alle Arten von Solaranlagen intuitiv bedienen – von klein bis komplex.Die Volltext-Bedienung leitet den Anwender mit klar verständlichen, kontextabhängigen Hilfetexten durch Inbetriebnahme, Einstellungen und Auswertungen und sorgt für eine einfache Navigation durch das übersichtlich strukturierte Menü – und das in bis zu 20 in die Regler integrierten Sprachen, die im Menü frei wählbar sind. Beim ersten Einschalten führt ein Inbetriebnahmeassistent den Nutzer Schritt für Schritt durch alle notwendigen Einstellungen für eine schnelle und unkomplizierte Inbetriebnahme. Das kontrastreiche, beleuchtete Display zeigt mit Daten und animierten Anlagenhydrauliken den Systemstatus. Auf Knopfdruck können, grafisch oder in Textform, Statistiken wie z.B. der Wärmeertrag der Anlage aufgerufen werden.Jedes TDC-Modell verfügt über verschiedene, frei wählbare Anlagenschemata, die je nach Reglergröße von einfachen Solarsystemen bis hin zu komplexen Anlagen mit bis zu zwei Kollektorfeldern und vier Speichern reichen. Durch die Aktivierung von Zusatzfunktionen mittels freier Relais können diese Grundsysteme individuell und sehr einfach erweitert werden.Technische Daten:• Fühlereingänge Pt1000: 3• Relaisausgänge 230 V: 2• Davon zur Drehzahlregelung von Standardpumpen: 1• Ausgänge 0..10V oder PWM-Signal: 1• VFS/RPS Sensoren: 0• Anzahl der Anwendungen: 25+• Leuchtdioden rot/grün zur Anzeige der Betriebszustände: 1• Einfache Wärmeerfassung: Ja• Wärmezählung über Grundfos Direktsensor (VFS): Nein• Drucküberwachung über Grundfos Direktsensor (RPS): Nein• Ethernetanschluss mit PC-Steuerungssoftware optional: Nein• Datenlogging auf SD-Karte: Nein• Keine Fühler im Lieferumfang enthaltenFunktionen:• Uhrzeit- und temperaturgesteuerte Thermostatfunktion• Batteriegepufferte Echtzeituhr RTC• Legionellenschaltung über Solar• Legionellenschaltung durch Zusatzheizung• Kühlfunktion• Anlagenschutz• Kollektorschutz• Speicherschutz• Frostschutzprogramme• Rückkühlung• Startlogik für Vakuumröhrenkollektoren• Steuerprogramm für selbstentleerende Systeme (Drain-Back)• Datenspeicher mit Statistik und Grafikauswertung• Fehlerspeicher und Auswertung mit Datum und Uhrzeit• Menüblocker Lieferumfang:•1x MTDC-V5•1x Befestigungsmaterial, Ersatzsicherung und Anleitung (Sensoren nach Bedarf wählen)

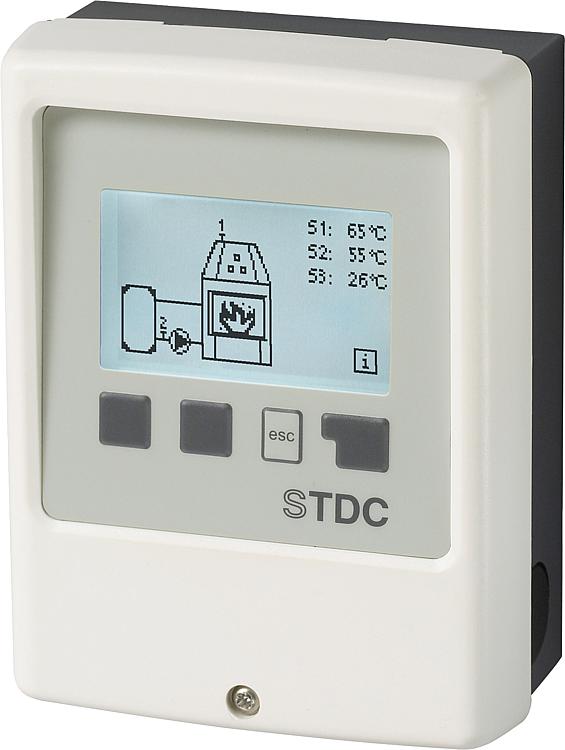

Differenztemperaturregelung Sorel STDC V3 mit 2 Fühler, PWM-Ansteuerung geeignet - für einfache Solaranlagen oder Festbrennstoffkessel. - für Standard- und hocheffiziente Umwälzpumpen mit PWM-Signal. Mit 3 Eingängen und 1 Ausgang. Der Temperatur-Differenz-Controller STDC ermöglicht Ihnen eine effiziente Nutzung und Funktionskontrolle Ihrer Solar- oder Heizanlage. Das Gerät überzeugt vor allem durch seine Funktionalität und einfache, selbsterklärende Bedienerführung. Die einzelnen Eingabetasten sind bei jedem Eingabeschritt sinnvollen Funktionen zugeordnet und erklärt. Im Reglermenü stehen Ihnen neben Schlagwörtern bei den Messwerten und Einstellungen auch Hilfetexte oder übersichtliche Grafiken zur Verfügung. Der STDC ist als Temperatur-Differenzregler für verschiedene Anlagenvarianten einsetzbar.Technische Daten:• Fühlereingänge: 3• EIN/AUS-Relaisausgang 230V: 1 Ein/Aus• Ausgänge 0..10V oder PWM-Signal: 1• Anzahl der Anwendungen: 9• RTC Real Time Clock mit >24 h Gangreserve• Gehäuse: weiß RAL9003• Maße (H x B x T): 115 x 86 x 45 mm• Schutzart: IP 40• Interne Sicherung 2 AFunktionen:• 9 Basissysteme für Feststoff und Solaranwendungen• Selbsterklärende Bedienerführung über 4 Eingabetasten• Mehrsprachiges Volltextmenü mit Hilfstexten und Grafikmodus mit Animationen• Kontrastreiches, beleuchtetes Display mit 128 x 64 dots• Funktionskontrolle und grafische Anlagenauswertung mit Langzeitdatenspeicher für Statistiken zu Wärmemenge und BetriebsstundenLieferumfang:• 1 x Differenztemperatur-Regler STDC-V3• 1 x Wärmeerzeugerfühler• 1 x Speicherfühler
Differenztemperaturregler DeltaSol CS/2 mit 2 Fühler - Mit 4 Eingängen und 2 Ausgängen• Für einfache Solaranlagen oder Festbrennstoffkessel.• Für Standard- und hocheffiziente Umwälzpumpen mit PWM-SignalTechnische Daten:• Eingänge: 4 Temperatursensoren Pt1000, 1 Grundfos Direct Sensor® VFD• Ausgänge: 1 Halbleiterrelais, 1 PWM-Ausgang• Schaltleistung: 1 (1) A 240 V~ (Halbleiterrelais)• Versorgung: 100 ... 240 V~ (50 ... 60 Hz)• Standby: <1 W• Datenschnittstelle: RESOL VBus®• Anzeige/Display: System-Monitoring-Display zur Anlagenvisualisierung, 16-Segment- und 7-Segment-Anzeige, 8 Symbole zum Systemstatus• Maße: 172 x 110 x 46 mmFunktionen:• Wärmemengenzählung• Inbetriebnahmemenü• Funktionskontrolle• Drainback-Option• Umschaltung zwischen °C und °FLieferumfang:• Inkl. 2 x Sensoren Pt 1000(1 x Speicher-/Kesselfühler FRP6, 1 x Kollektorfühler FKP6)

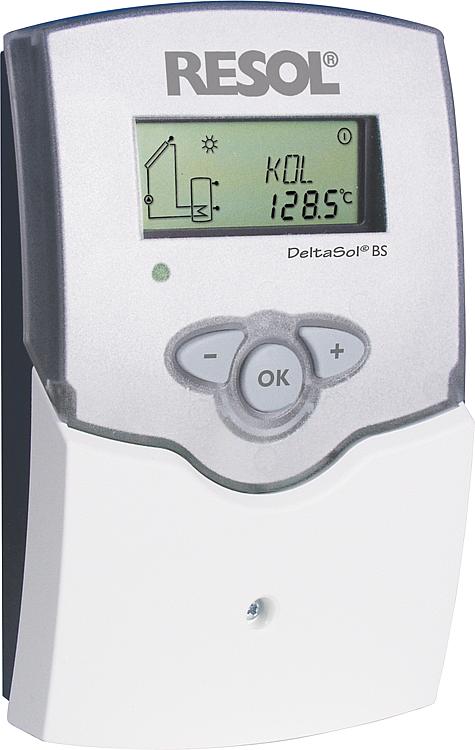

Differenztemperaturregler DeltaSol BS/4 mit 3 Fühler - Mit 4 Eingängen und 2 Ausgängen• Für einfache Solaranlagen mit zusätzlicher Thermostatfunktion zur Überschusswärmenutzung oder NachheizungTechnische Daten:• Gehäuse: Kunststoff, PC-ABS und PMMA• Schutzart: IP 20 / DIN EN 60529• Umgebungstemperatur: 0...40°C• Maße: 172 x 110 x 47 mm• Einbau: Wandmontage, Schalttafel-Einbau möglich• Anzeige: System-Monitor zur Anlagenvisualisierung, 16-Segment-Anzeige und 7-Segment Anzeige, 8 Symbole zum Systemstatus und Betriebskontrolllampe• Bedienung: 3 Drucktasten in Gehäusefront• Eingang: 4 Temperatursensoren PT1000• Ausgänge: 2 Halbleiterrelais• Bus: RESOL VBus®• Versorgung: 100...240 V~• Leistungsaufnahme: < 1 W (Standby)• Schaltleistung: 1 (1) A 100...240 V~ (Halbleiterrelais)• Funktionen:• Temperaturdifferenzregler mit optional zuschaltbaren Anlagenfunktionen• Betriebsstundenzähler, Röhrenkollektorfunktion• Wärmemengenbilanzierung und Drehzahlregelung• Drainback- und Boosteroption• Lieferumfang:inkl. 3 Sensoren PT1000 (1x FKP6 und 2x FRP6)

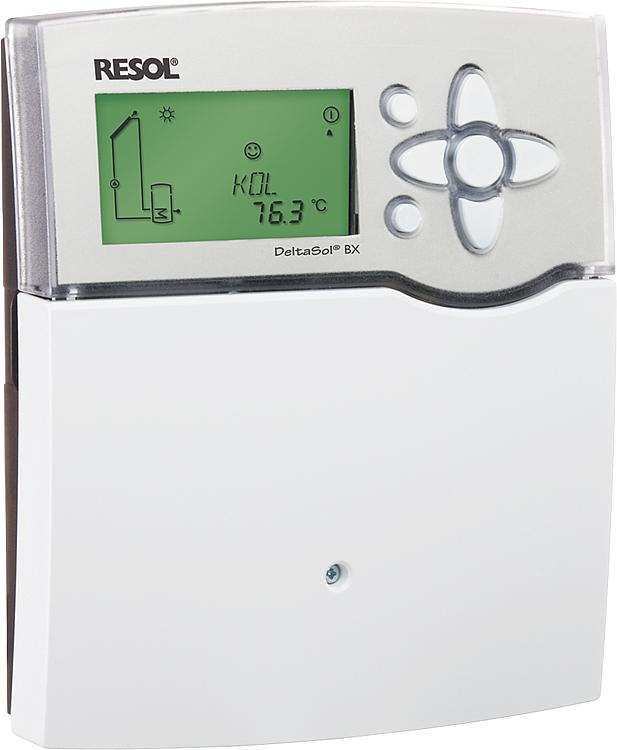

Differenztemperaturregler DeltaSol BX mit 5 Fühler (Komplettpaket) - Mit 5 Eingängen und 4 Ausgängen• Für mittlere Solaranlagen und Festbrennstoffkessel• Für Standard- und hocheffiziente Umwälzpumpen mit PWM-SignalTechnische Daten:• Eingänge: 5 Temperatursensoren Pt1000, 2 Grundfos Direct SensorsTM (analog), 1 Impulseingang V40• Ausgänge: 3 Halbleiterrelais, 1 elektromechanisches Relais und 2 PWM-Ausgänge• Schaltleistung: 1 (1) A 240 V~ (Halbleiterrelais), 2 (1) A 240 V~ (elektromechanisches Relais)• Gesamtschaltleistung: 4 A 240 V~• Versorgung: 100 ... 240 V~ (50 ... 60 Hz)• Leistungsaufnahme: < 1 W (Standby)• Datenschnittstelle: RESOL VBus®, SD-Karteneinschub• Gehäuse: Kunststoff, PC-ABS und PMMA• Montage: Wandmontage, Schalttafel-Einbau möglich• Schutzart: IP 20 / DIN EN 60529• Schutzklasse: I• Maße: 198 x 170 x 43 mFunktionen:• Systemregler für Solar- und Heizungssysteme• ?t-Regelung Drehzahlregelung• Wärmemengenzählung• Betriebsstundenzähler für die Solarpumpe• Röhrenkollektorfunktion• Thermostatfunktion• Speicherschichtladung• Vorranglogik• Drainbackoption, Boosterfunktion• Überwärmeabfuhr• Thermische Desinfektionsfunktion• Funktionskontrolle gemäß BAFA-RichtlinieLieferumfang:• -Inkl. 5 Sensoren Pt 1000(3x Speicher-/Kesselfühler FRP6, 2x Kollektorfühler FKP6)• 1x SD-Karte

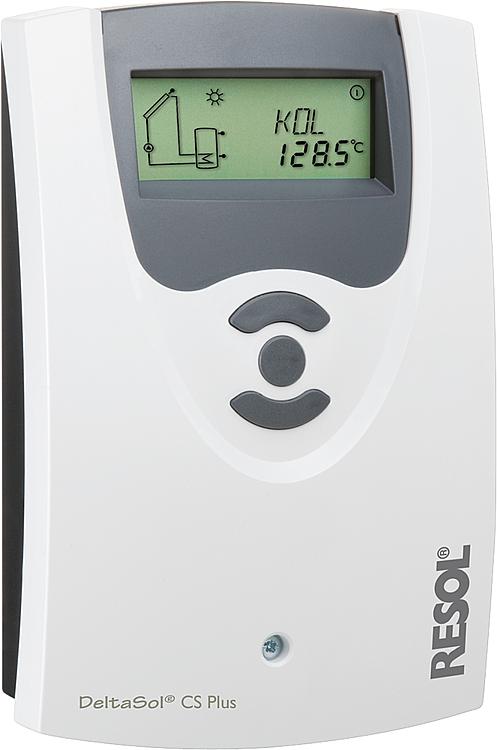

Allgemeine Informationen: Differenztemperaturregler DeltaSol Plus inkl. 4 Fühler - Mit 4 Eingängen und 2 Ausgängen Der DeltaSol® CS Plus wurde speziell für die drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen in Standard-Solar- und Heizungsanlagen entwickelt. Er besitzt zwei PWM-Ausgänge und zusätzlich einen Eingang für einen Grundfos Direct Sensor™ VFD, mit dem eine präzise Wärmemengenzählung möglich ist. Das Inbetriebnahmemenü führt in nur acht Schritten durch die wichtigsten Einstellungen für die Erstkonfiguration. Alle Vorteile im Überblick für einfache Solaranlagen und Festbrennstoffkessel für Standard- und hocheffiziente Umwälzpumpen mit PWM-Signal Inkl. 4 Sensoren PT1000 (2x Speicher-/Kesselfühler FRP6, 2x Kollektorfühler FKP6) Technische Daten: Eingänge: 4 Temperatursensoren PT1000, 1 Grundfos Direct SensorTM VFD Ausgänge: 2 Halbleiterrelais, 2 PWM-Ausgänge Speziell für die Ansteuerung von Hocheffizienzpumpen Schaltleistung: 1 (1) A 240 V~ (Halbleiterrelais) Gesamtschaltleistung: 2 A 240 V~ Versorgung: 100 ... 240 V~ (50 ... 60 Hz) Standby-Leistungsaufnahme: < 1 W (Standby) Datenausgang: Resol VBus® Maße: 172 x 110 x 46 mm Funktionen: Wärmemengenzählung Röhrenkollektorfunktion Thermostatfunktion Inbetriebnahmemenü 10 Grundsysteme wählbar Funktionskontrolle Optional thermische Desinfektionsfunktion Drainback-Option Umschaltung zwischen °C und °F

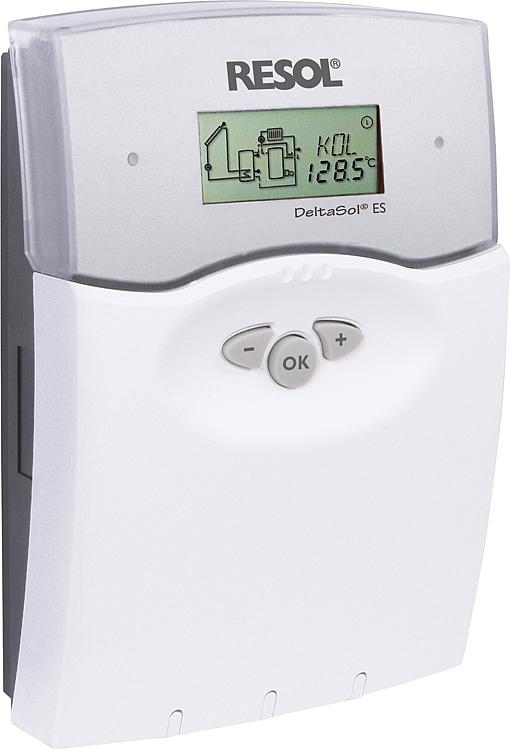

Differenztemperaturregler DeltaSol ES mit 5 Fühler - Mit 8 Eingängen und 7 Ausgängen• Für mittlere Solaranlagen und Feststbrennstoffkessel. Technische Daten:• Gehäuse: Kunstoff, PC-ABS und PMMA• Schutzart: IP 20 / DIN EN 60529• Umgebungstemperatur: 0...40°C• Maße: 220 x 155 x 62 mm• Einbau: Wandmontage, Schalttafel-Einbau möglich• Anzeige: System-Monitor zur Anlagen visualisierung, 16-Segment- und 7-Segment-Anzeige, 8 Symbole zum Systemstatus und Betriebskontrolllampe• Bedienung: 3 Drucktasten in gehäusefront• Eingänge: 8 Sensoreingänge für PT1000, 1 x CS10, 1 x V40•Ausgänge: 7 Relaisausgänge, davon 3 Halbleiterrelais für Drehzahlregelung und 1 potenzialfreies Relais• Bus: RESOL VBus®• Versorgung: 220...240 V~• Leistungsaufnahme: ca. 4 VA• Gesamtschaltleistung: 4 (1) A, 220...240 V~Funktionen:• Solar- und Heizungsregler mit 36 vorprogrammierten Solar- und Heizungssystemen (z.B. 2-Speichersysteme, Ost-/Westdach, Heizkreisunterstützung• Wärmeaustauschregelung• thermostatische Nachheizung• Festbrennstoffkessel(zuschaltbare) Funktionen und Optionen: • Wärmemengenzählung• Kollektorkühlfunktion• Röhrenkollektorsonderfunktion• Frostschutz, Minimaltemperaturbegrenzung• Drehzahlregelung• Bilanz- und Diagnosefunktionen• Funktionskontrolle (gemäß BAW-Richtlinien)• Lieferumfang:inkl. 5 Sensoren PT1000 (2x FKP6 und 3x FRP6)

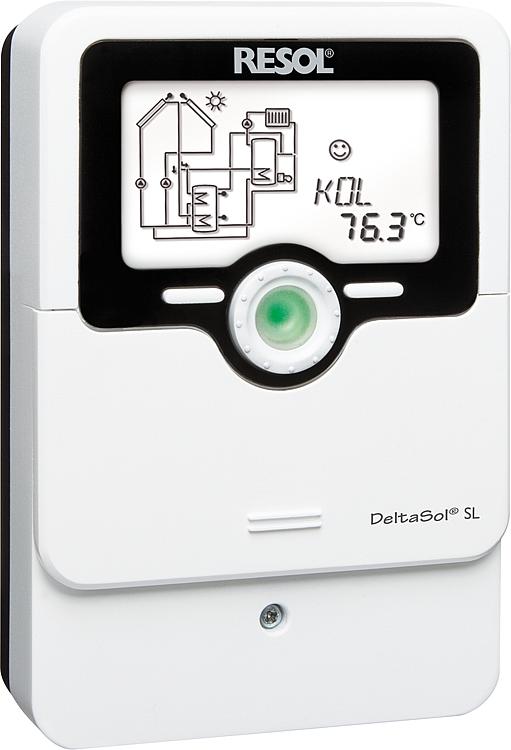

Allgemeine Informationen: Der Differenztemperaturregler DeltaSol LS ist hervorragend geeignet für: Für komplexe Solaranlagen und Festbrennstoffkessel Für Standard- und Hocheffiziente Umwälzpumpen mit PWM-Signal Alle Vorteile im Überblick PREMIUM SICHERHEIT: Hohe Zuverlässigkeit und Betriebssicherheit PREMIUM QUALITÄT: Sehr hochwertige Verarbeitung Technische Daten: Leistungsbereich 21,5 - 40 kW Betrieb mit Heizöl EL u. EL A Bio 10 Eingänge: 4 Temperatursensoren Pt1000, Pt500 oder KTY, 1 Grundfos Direct SensorTM (analog) und 1 FlowRotor, 1 Impulseingang V40 (umschaltbar auf Temperatursensoreingang Pt1000, Pt500 oder KTY) Ausgänge: 3 Halbleiterrelais, 1 potenzialfreies Kleinspannungsrelais und 2 PWM-Ausgänge (auf 0-10 V umschaltbar) Schaltleistung: 1 (1) A 240 V~ (Halbleiterrelais), 1 (1) A 30 V~ (potenzialfreies Relais) Gesamtschaltleistung: 3 A 240 V~ Betriebsspannung: 100 ... 240 V~ (50 ... 60 Hz) Standby: 0,69 W Datenschnittstelle: RESOL VBus®, MicroSD-Karten Einschub, VBus®-Stromausgabe: 60 mA Gehäuse: Kunststoff, PC-ABS und PMMA Montage: Wandmontage, Schalttafel-Einbau möglich Schutzart: IP 20 / DIN EN 60529 Schutzklasse: I Maße (BxHxT): 110 x 166 x 47 mm Funktionen: Betriebsstundenzähler Röhrenkollektorfunktion Thermostatfunktion Drehzahlregelung Wärmemengenzählung Bilanz- und Diagnosefunktion Funktionskontrolle nach VDI 2169

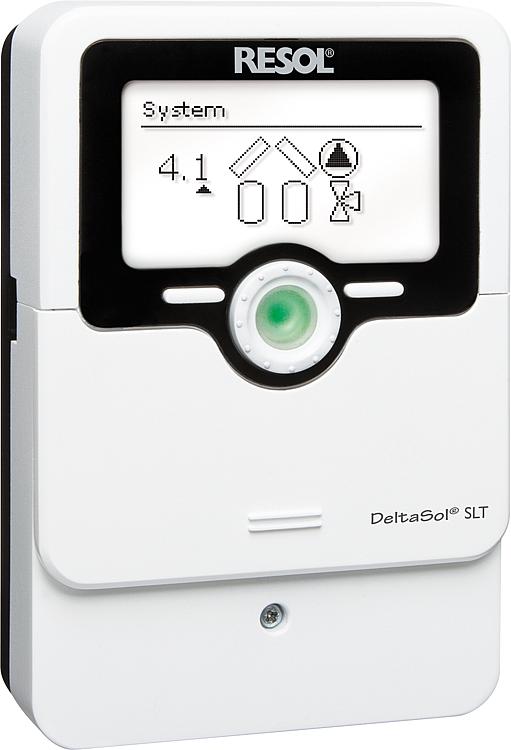

Differenztemperaturregler DeltaSol SLT inkl. 4 Fühler - Mit 4 Eingängen und 3 Ausgängen• Für komplexe Solaranlagen und Festbrennstoffkessel• Für Standard- und Hocheffiziente Umwälzpumpen Mit PWM-Signal Technische Daten:• Eingänge: 4 Temperatursensoren Pt1000, Pt500 oder KTY, 1 Grundfos Direct SensorTM (analog) und 1 FlowRotor,1 Impulseingang V40 (umschaltbar auf Temperatursensoreingang Pt1000, Pt500 oder KTY)• Ausgänge: 3 Halbleiterrelais, 1 potenzialfreies Kleinspannungsrelais und 2 PWM-Ausgänge (auf 0-10 V umschaltbar)• Schaltleistung: 1 (1) A 240 V~ (Halbleiterrelais), 1 (1) A 30 V (potenzialfreies Relais)• Gesamtschaltleistung: 3 A 240 V~• Betriebsspannung: 100 ... 240 V~ (50 ... 60 Hz)• Standby: 0,68 W• Datenschnittstelle: RESOL VBus®, MicroSDKarten Einschub, Mini-USB-Schnittstelle• Gehäuse: Kunststoff, PC-ABS und PMMA• Montage: Wandmontage, Schalttafel-Einbau möglich• Schutzart: IP 20 / DIN EN 60529• Schutzklasse: I• Maße (BxHxT): 110 x 166 x 47 mmFunktionen:• Betriebsstundenzähler• Röhrenkollektorfunktion• Zonenladung• Wärmeaustausch• Drehzahlregelung• Wärmemengenzählung• Bilanz- und Diagnosefunktion• Funktionskontrolle nach VDI 2169Lieferumfang:• Inkl. 4 Sensoren Pt 1000 (2x Speicher-/Kesselfühler FRP6 2x Kollektorfühler FKP6)

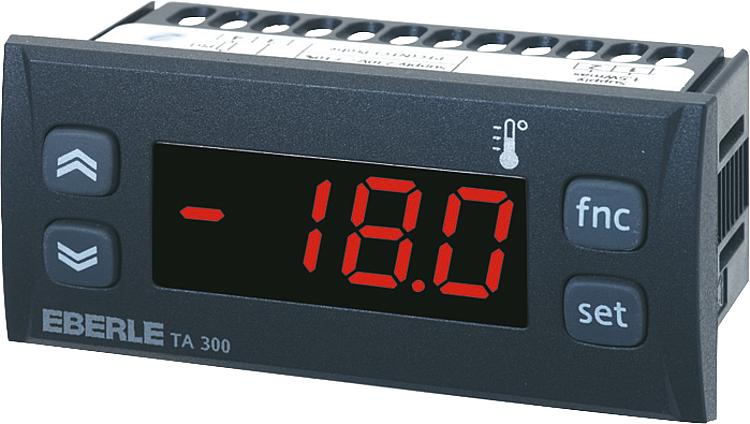

Digitalanzeige TA 300 Eingang: Pt 100 und Thermo- elemente Typ J und K - Anzeige 3,5 stellig + Vorzeichen - Optischer Alarm, einstellbar - Frontabmessung: 34 x 72 mm, nur 30 mm Einbautiefe (ohne Anschlüsse) - Versorgungsspannung: 230 V/AC - Temperatur: umschaltbar GradC oder GradF
