Heizkreisstationen & Module

Modulverteiler Easyflow Modulbox für 3 Heizkreise mit hydraulischer Weiche - Modulverteilerbox mit sehr kompakten Abmaßen - Modulare Bauweise - Für Anwendungen von bis zu 3 Heizkreisen - Verteilerschrank mit Schloss, abschließbar - Belüftungsschlitze gegen Wärmestau - Verteiler für 3 Heizkreise - Für Unterputz- und Aufputzmontage - Mit Verteiler-Dose für elektrischen Anschluss - Mit Isolierung - Lieferumfang ohne Heizkreismodule Technische Daten: - Betriebstemperatur max.: 95GradC - Betriebsdruck max.: 6 bar - Leistung max.: 50 kW bei T= 20 K - Maße (B x H x T): 450 x 550 x 160 mm - Achsmaß Wärmeerzeuger: 270 mm - Achsmaß Heizkreis: 70 mm - Anschluss Wärmeerzeuger: DN 25 (1) AG Flachdichtend - Anschluss Heizkreis: DN 20 (3/4) IG - Material Verteiler: Stahl - Material Verteilerschrank: Stahl, lackiert - Farbe: Weiß RAL 9010 - Isolierung: EPP

Modulverteilergruppe DN25(1") 1x direkt, 1x gemischt, 2x Wilo Para SC25/6-43 - Anschlüsse - Heizkreis-Abgang: D N25 (1) IG - Kessel-Zulauf: DN 25 (1) IG - Schwerkraftbremse (aufstellbar) im Rücklaufrohr - 20 mbar federbelastet, somit auch für liegende oder Überkopfmontage geeignet - Wandhalter - Stahl, gelb verzinkt, mit Befestigungsmaterial, im Lieferumfang enthalten - Weitestgehend vormontiert einfache Montage - Vorlauf rechts - Vor- und Rücklaufstrang können vor Ort getauscht werden. Technische Daten - Druck: max. 8 bar - Temperatur: max. 110GradC - Kvs-Wert ungemischt: 6,3 - Kvs-Wert gemischt: 4,4 - Armaturen: Messing - Dichtungen: EPDM/NBR - Isolierung nach EnEV : EPP - Achsabstand: 125 mm - Gesamthöhe: 565 mm Einsatzbereich - ungemischt bis 50 kW - gemischt bis 32,5 kW 3-Wege-Mischer - Messing - Lineare Kennlinie verhindert ein Aufschwingen der Regelung - Vorlauf absperrbar, dadurch keine Entleerung nötig bei Servicearbeiten an der Pumpe - Inkl. Stellantrieb für 3-Wege-Mischer, 5 Nm, 230 V/50 Hz, 140 s - Anbausatz vormontiert, - 1 ungemischter Heizkreis und ein Heizkreis mit 3-Wege-Mischer - Pumpe: Wilo Para SC 25/6-43 (inkl. 2 m Kabel) - Gesamtbreite: 580 mm

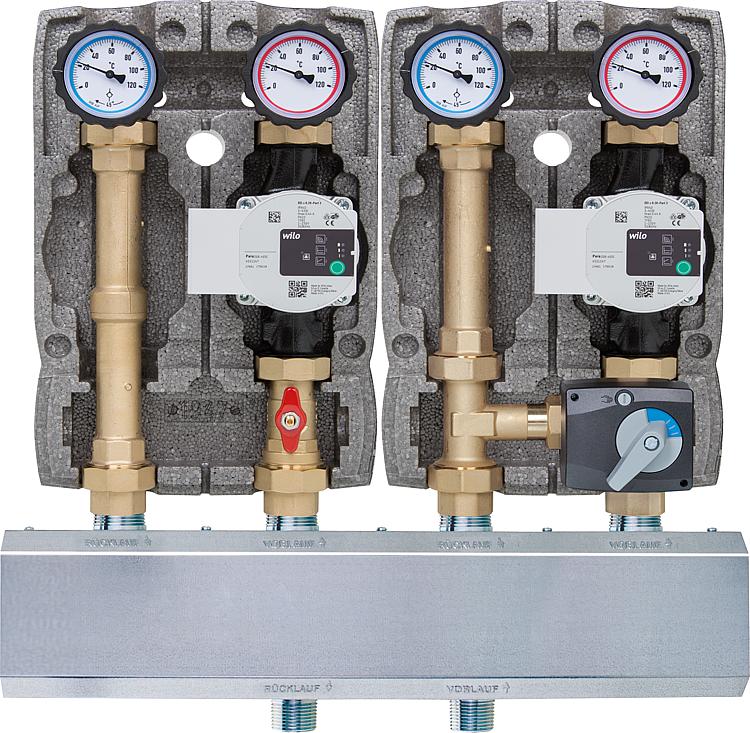

Modulverteilergruppe Easyflow 1xDirektkreis,1xMischkreis, Typ DiMi25 Bestehend aus: - 1 x Heizkreisset Easyflow DN 25 (1) mit Isolierung ungemischt + Wilo Para 25/6 SC - 1 x Heizkreisset Easyflow DN 25 mit Isolierung, 3-Wege-Mischer, Stellmotor + Wilo Para 25/6 SC - 1 x WS-Kesselverteiler Typ HV-2 zwei Heizgruppen, inkl. Isolierung 1, Stahl geschw. - 1 x WS-Wandbefestigung per 2 Stück 100 mm

Modulverteilergruppe Easyflow 1xDirektkreis,2xMischerkreis Typ DiMIMI25 Bestehend aus: - 1 x Heizkreisset Easyflow DN 25 (1) mit Isolierung ungemischt + Wilo Para 25/6 SC - 2 x Heizkreisset Easyflow DN 25 mit Isolierung, 3-Wege-Mischer, Stellmotor + Wilo Para 25/6 SC - 1 x WS-Kesselverteiler Typ HV-3 mit drei Heizgruppen, inkl. Isolierung 1, Stahl geschw. - 1 x WS-Wandbefestigung per 2 Stück 100 mm

Modulverteilergruppe Easyflow 2xDirektkreis Typ DiDi25 Bestehend aus: - 2 x Heizkreisset Easyflow DN 25 (1) mit Isolierung ungemischt + Wilo Para 25/6 SC - 1 x WS-Kesselverteiler Typ HV-2 zwei Heizgruppen, inkl. Isolierung 1, Stahl geschw. - 1 x WS-Wandbefestigung per 2 Stück 100 mm

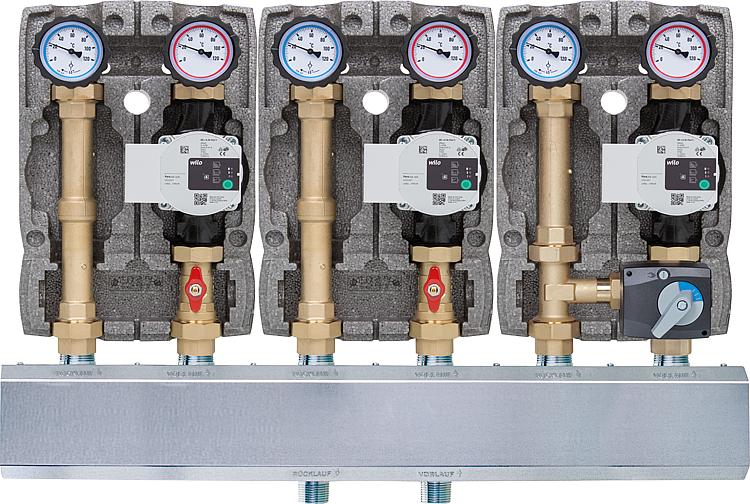

Modulverteilergruppe Easyflow 2xDirektkreis,1xMischerkreis Typ DiDIMI25 Bestehend aus: - 2 x Heizkreisset Easyflow DN 25 (1) mit Isolierung ungemischt + Wilo Para 25/6 SC - 1 x Heizkreisset Easyflow DN 25 mit Isolierung, 3-Wege-Mischer, Stellmotor + Wilo Para 25/6 SC - 1 x WS-Kesselverteiler Typ HV-3 mit drei Heizgruppen, inkl. Isolierung 1, Stahl geschw. - 1 x WS-Wandbefestigung per 2 Stück 100 mm

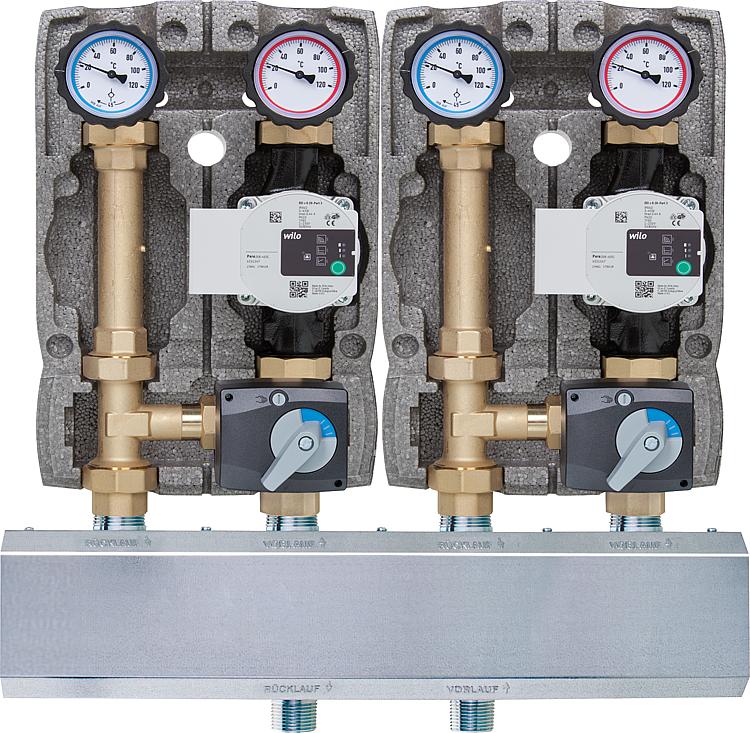

Modulverteilergruppe Easyflow 2xMischkreis, Typ MiMi25 Bestehend aus: - 2 x Heizkreisset Easyflow DN 25 mit Isolierung, 3-Wege-Mischer, Stellmotor + Wilo Para 25/6 SC - 1 x WS-Kesselverteiler Typ HV-2 zwei Heizgruppen, inkl. Isolierung 1, Stahl geschw. - 1 x WS-Wandbefestigung per 2 Stück 100 mm

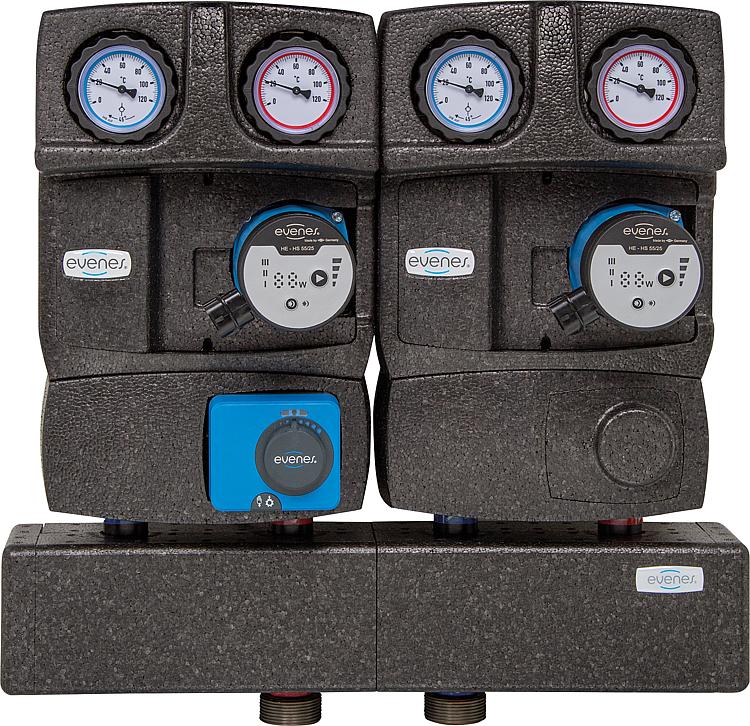

Modulverteilergruppe Evenes 1x Direktkreis, 1x Mischkreis DN25 (1") 1 x Direktkreis, 1 x Mischerkreis Bestehend aus: - 1 x Heizkreisset Easyflow Basic, mit 3 Wege-Mischer, Umwälzpumpe HE HS 55-25 und Mischermotor MM230.5.120 - 1 x Heizkreisset Easyflow Basic ungemischt mit Umwälzpumpe HE HS 55-25 - 1 x Kesselverteiler Typ VT3 ÜWM für 2 Heizkreise, Kompakte Modulverteilergruppen mit EPP- Isolierung und Wandhalterung für zwei oder drei Heizkreise

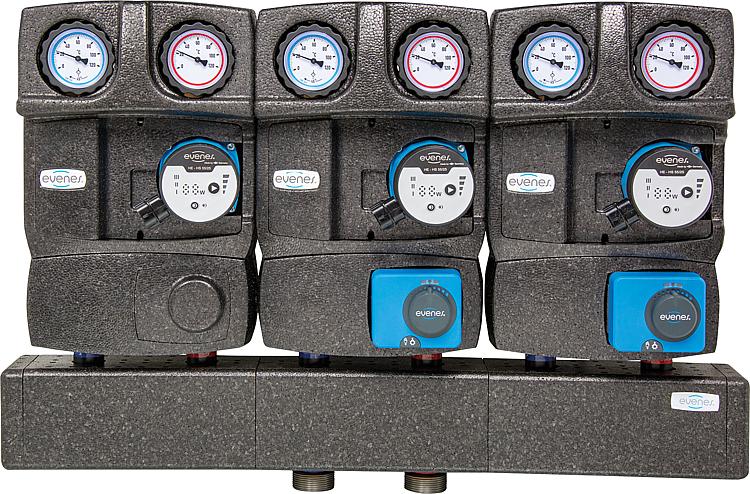

Modulverteilergruppe Evenes 1x Direktkreis, 2x Mischkreis DN25 (1") Kompakte Modulverteilergruppen mit EPP- Isolierung und Wandhalterung für zwei oder drei Heizkreise, 1 x Direktkreis, 2 x Mischerkreis Bestehend aus: 2 x Heizkreisset Easyflow Basic, mit 3 Wege-Mischer, Umwälzpumpe HE HS 55-25 und Mischermotor MM230.5.120 1 x Heizkreisset Easyflow Basic ungemischt mit Umwälzpumpe HE HS 55-25 1 x Heizungsverteiler Typ VT3 ÜWM für 3 Heizkreise

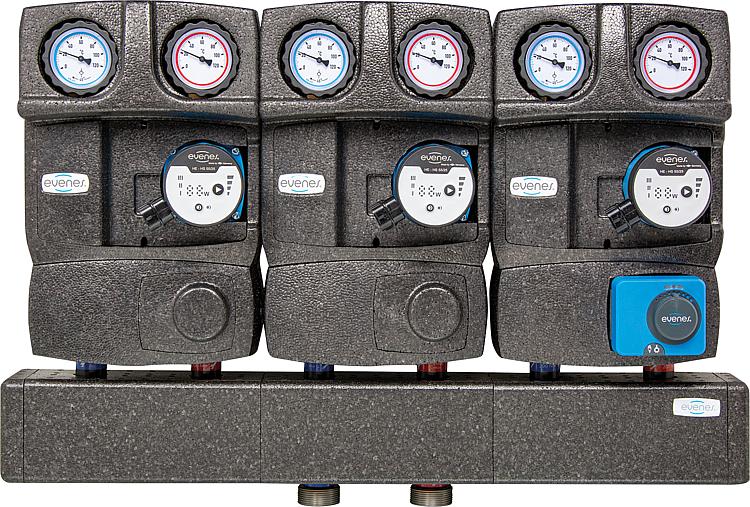

Modulverteilergruppe Evenes 2x Direktkreis, 1x Mischkreis DN25 (1") 2 x Direktkreis, 1 x Mischerkreis Bestehend aus: 1 x Heizkreisset Easyflow Basic, mit 3 Wege-Mischer, Umwälzpumpe HE HS 55-25 und Mischermotor MM230.5.120 1 x Heizkreisset Easyflow Basic ungemischt mit Umwälzpumpe HE HS 55-25 1 x Heizungsverteiler Typ VT3 ÜWM für 3 Heizkreise, Kompakte Modulverteilergruppen mit EPP- Isolierung und Wandhalterung für zwei oder drei Heizkreise

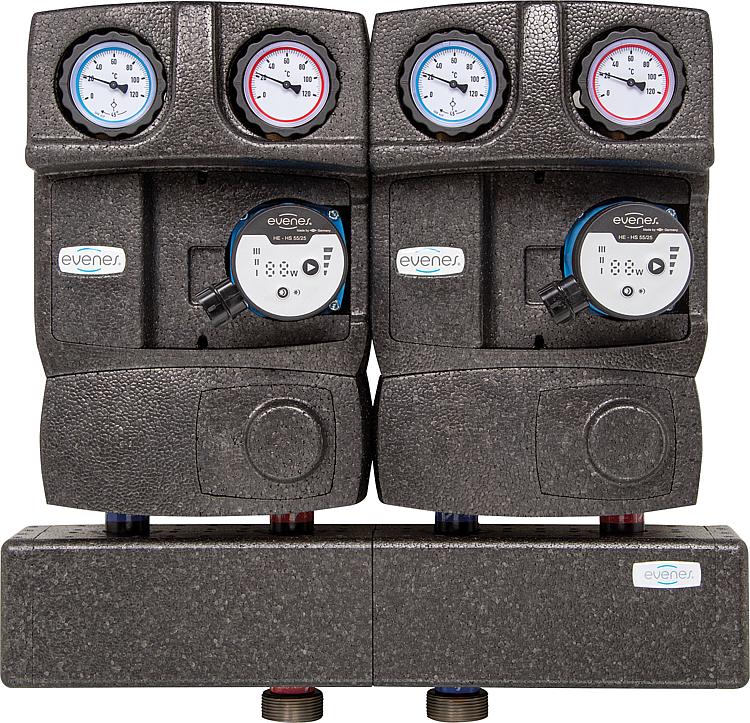

Modulverteilergruppe Evenes 2x Direktkreis, DN25 (1") 2 x Direktkreis Bestehend aus: - 2 x Heizkreisset Easyflow Basic ungemischt mit Umwälzpumpe HE HS 55-25 - 1 x Kesselverteiler Typ VT3 ÜWM für 2 Heizkreise, Kompakte Modulverteilergruppen mit EPP- Isolierung und Wandhalterung für zwei oder drei Heizkreise

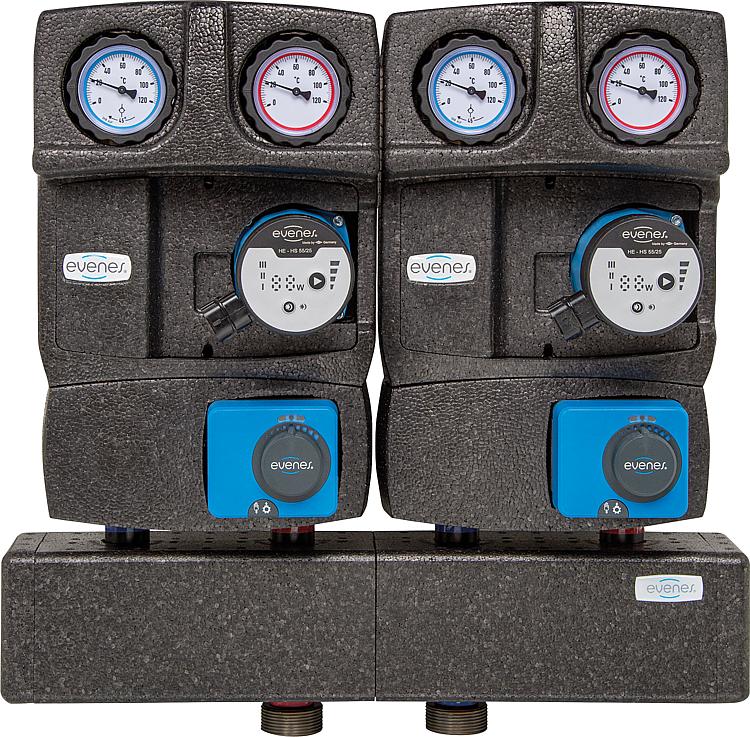

Modulverteilergruppe Evenes 2x Mischkreis, DN25 (1") 2 x Mischerkreis Bestehend aus: - 2 x Heizkreisset Easyflow Basic, mit 3 Wege-Mischer, Umwälzpumpe HE HS 55-25 und Mischermotor MM230.5.120 - 1 x Kesselverteiler Typ VT3 ÜWM für 2 Heizkreise, Kompakte Modulverteilergruppen mit EPP- Isolierung und Wandhalterung für zwei oder drei Heizkreise

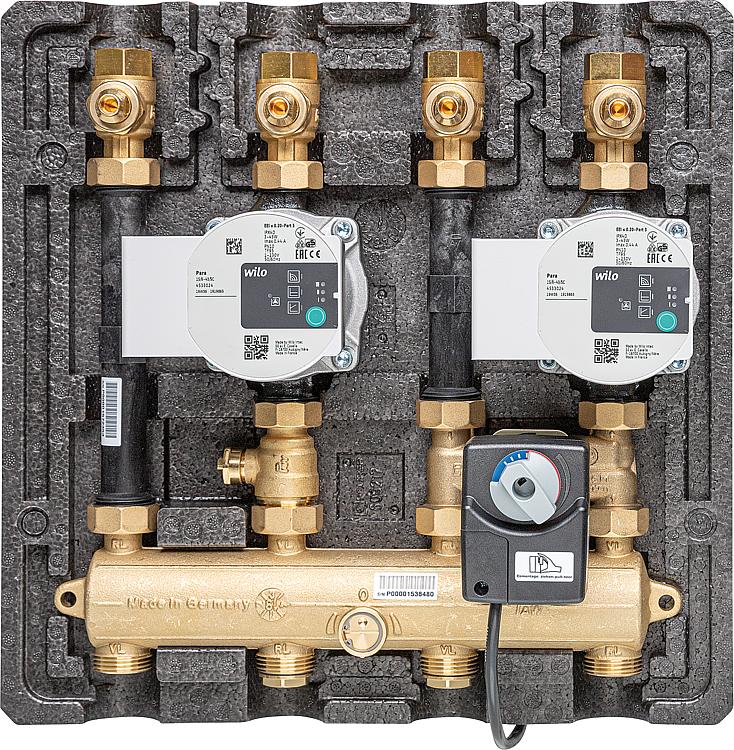

Modulverteilergruppe Thermax DN20(3/4"), 2x gemischt, Motor SR2,2x Wilo Para SC1 Anwendungsbereich: - Für Wandhängende Thermen und Kessel Empfohlener Einsatzbereich: - K31: bis 23 KW, 20 K bis 1000 l/h - K32: bis 19 KW, 20 K bis 820 l/h Technische Daten: - Anschluss Erzeuger DN 25 (1) AG / DN 20 (3/4) IG - Anschluss Verbraucher DN 20 (3/4) IG - Max. Druck 10 bar - Max. Betriebstemperatur 110GradC - Isolierung EPP / ABS - Pumpe: Wilo Para SC 15/6-43 - Vorlauf standardmäßig rechts, bauseits einfach zu ändern - Kvs-Wert Verteiler 7,8/ gemischt 3,0/ ungemischt 4,3, Thermax-System - Eignet sich besonders für Anwendungen mit zwei unterschiedlichen Temperaturniveaus, z.B. angeschlossen an einen Verbraucher mit hoher Vorlauftemperatur (Heizkörper) und an einen Verbraucher mit niedriger Temperatur (Fußbodenheizung) - Das modulare Verteilsystem Thermax ist eine vormontierte Armaturengruppe für Heizkreise - Es besteht aus einem Thermax- Modulverteiler, zwei Thermax- Heizkreismodulen und einer funktionsoptimierten Design-Isolierung

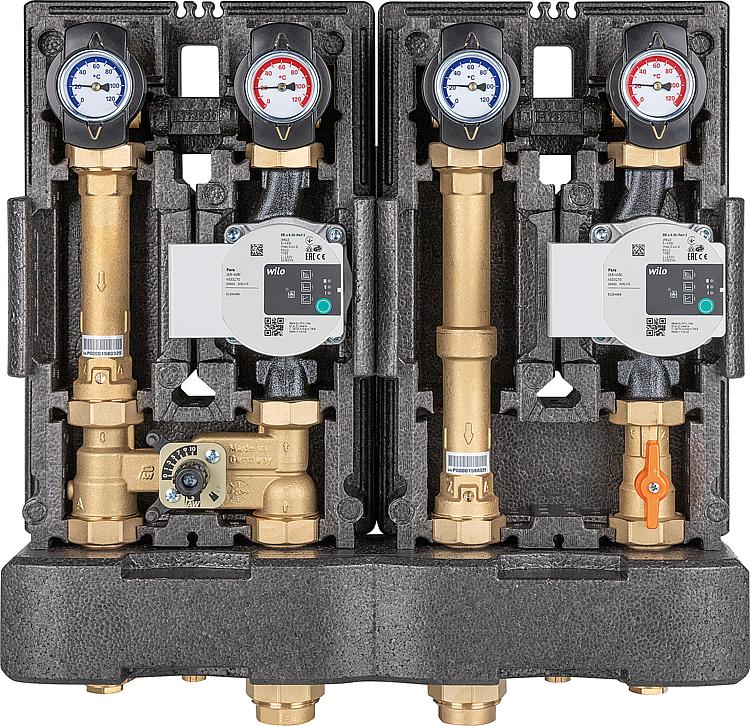

Modulverteilergruppe Thermax DN20(3/4") 1x direkt,1xgemischt, Motor SR2,2x WiloPa Thermax-System - Eignet sich besonders für Anwendungen mit zwei unterschiedlichen Temperaturniveaus, z.B. angeschlossen an einen Verbraucher mit hoher Vorlauftemperatur (Heizkörper) und an einen Verbraucher mit niedriger Temperatur (Fußbodenheizung) - Das modulare Verteilsystem Thermax ist eine vormontierte Armaturengruppe für Heizkreise - Es besteht aus einem Thermax- Modulverteiler, zwei Thermax- Heizkreismodulen und einer funktionsoptimierten Design-Isolierung, Anwendungsbereich: - Für Wandhängende Thermen und Kessel Empfohlener Einsatzbereich: - K31: bis 23 KW, 20 K bis 1000 l/h - K32: bis 19 KW, 20 K bis 820 l/h Technische Daten: - Anschluss Erzeuger DN 25 (1) AG / DN 20 (3/4) IG - Anschluss Verbraucher DN 20 (3/4) IG - Max. Druck 10 bar - Max. Betriebstemperatur 110GradC - Isolierung EPP / ABS - Pumpe: Wilo Para SC 15/6-43 - Vorlauf standardmäßig rechts, bauseits einfach zu ändern - Kvs-Wert Verteiler 7,8/ gemischt 3,0/ ungemischt 4,3

PAW-Kugelhähne DN 1" iG Set 2 Stück !!! alte Ausführung !!! Mit Überwurfmutter und Dichtungen, passend unter den Mischer DN 25 (1) VPE: 2 Stück

PAW-Stellmotor Typ SR 5 230 V 50 Hz - für witterungsgeführte Regelungen - einfache Montage und Demontage durch PAW-Rasttechnik (mit Anbausatz für Rastmontage am PAW-Mischer) - Umschalter für Hand-/ Automatikbetrieb - auswechselbare Skala (geeignet für Vorlauf rechts oder links) - 230 V/50 Hz - Leistungsaufnahme: 2,5 W - Stellzeit 90Grad: 140 s - Drehmoment: 5 Nm, - Passend für PAW Heizkreis-Sets

Sicherheitsset 100 KW DN 32 - Sicherheitsventil DN 20 / 3 bar - Manometer 0-4 bar - Anschluss: DN 25 (1) selbstdichtend

Sicherheitsset zur Montage an Verteiler3 bar bis 50kW, Manometer 0-4 bar - Sicherheitsventil DN 15 / 3 bar - Manometer 0-4 bar - Anschluss: DN 20 (3/4) selbstdichtend

Spül- und Entleerungsset DN25 2 x Konter-T-Stück mit KFE-Hahn - 2 x Konter-T-Stück mit KFE-Hahn (mit Hahnverlängerung) - ermöglicht das Spülen und Entleeren einzelner Heizkreise

Tauchhülse für 5,5 mm Fühler 30mm Einbautiefe mit O-Ring ms blank

Tauchhülse für 6mm Fühler 60mm Einbautiefe mit O-Ring Messing - d 6 mm - mit Hahnverlängerung

Tauchhülse Messing verchromt für Vorlauffühler/Kesselfühler Anschluss 1/ 2" AG - Für Vorlauffühler/Kesselfühler - Für Fühler mit d 6 mm, Tiefe 60 mm - Messing verchromt

Überströmset DN25 Einstellbereich 1-6mWs - passend ab BJ 2008 - mit selbstdichtender Verschraubung - Montage zwischen Vor- und Rücklauf- Thermokugelhahn - Einstellbereich 1-6 in Wassersäule (Best.-Nr.: 90 604 43), - Passend für PAW Heizkreis-Sets

Verrohrungsgruppe DN25 für hydr. WeicheMW25 Abgang rechts- oder linksseitig - Für hydraulische Weiche Typ DN 25/3. 500 - Zum Anschluss einer senkrecht montierten hydraulischen Weiche unter einem PAW-Modulverteiler - Anschluss flachdichtend - Komplett isoliert - Abgang rechts- oder linksseitig
