Heizkreisstationen & Module

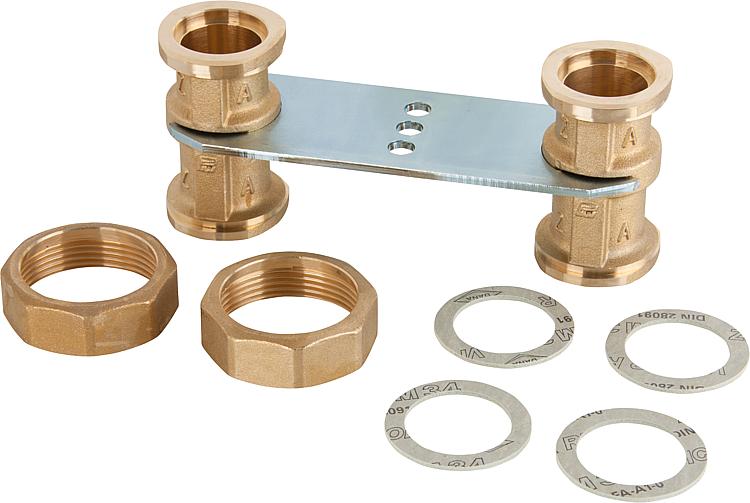

1 Satz Gewinderinge (Redstücke) von DN 25 auf DN 32 Höhe 11 mm zur Montage von Heizkreisen DN 25 auf Heizungsverteiler DN 32 - aus Messing - mit Dichtungen VPE: 2 Stück
1 Satz Gewinderinge (Redstücke) von DN 25 auf DN 32 Höhe 24 mm zur Montage von Heizkreisen DN 25 auf Heizungsverteiler DN 32 - aus Messing - mit Dichtungen VPE: 2 Stück
Anschlussset für ADG zur Montage an Verteiler - Gefäßanschlusskupplung DN 20 (3/4) - Panzerschlauch DN 20 (3/4) x 700 mm - Doppelnippel DN 20 (3/4) - mit Wandhalter + Befestigungsmaterial - für max. d Gefäß = 440 mm
Anschlussset für ADG zur Montageanverteiler - Kappenventil DN 25 (1) - Panzerschlauch DN 25 (1) x 700 mm - Doppelnippel DN 25 (1)

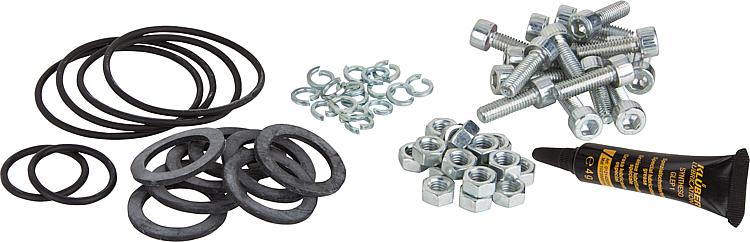

• Passend zu PAW: Modulverteiler • Anschluss: DN20 bis MV 3-fach • Ref.-Nr.: 31131

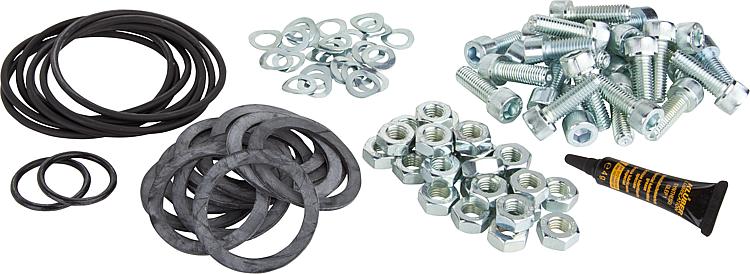

• Passend zu PAW: Modulverteiler • Anschluss: DN 25 bis MV 6-fach • Ref.-Nr.: 34131 • Lieferumfang: - 7 x O-Ringe

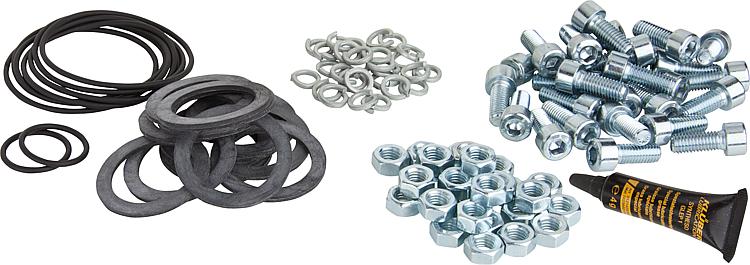

• Passend für PAW: Modulverteiler • Anschluss: DN 32 bis MV 6-fach • Ref.-Nr.: 37131 • Lieferumfang: - 7 x O-Ringe
Einbaustrecke für Wärmemengenzähler DN 15 + 20 in gemischte WS Heizkreis-Set - gemischte Heizkreise ohne Tauchhülse
Einbaustrecke für Wärmemengenzähler DN 15 + 20 in ungemischte WS Heizkreis-Set - ungemischte Heizkreise ohne Tauchhülse

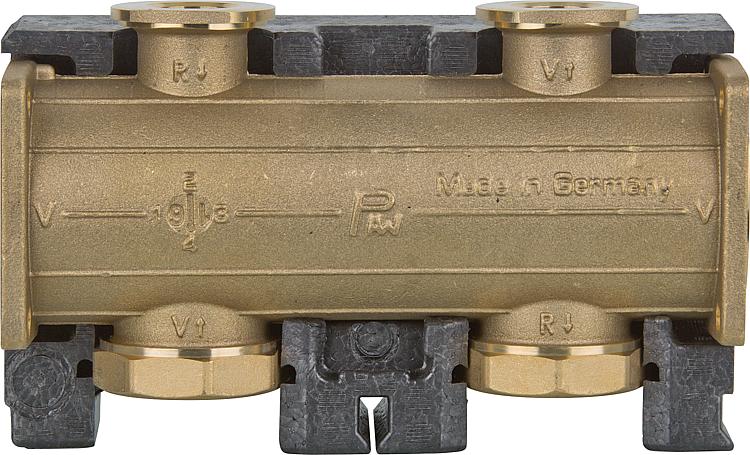

Erweiterungsmodul für Modulverteiler DN25 (1"), mit Isolierung - Inkl. Isolierung nach EnEV aus EPP

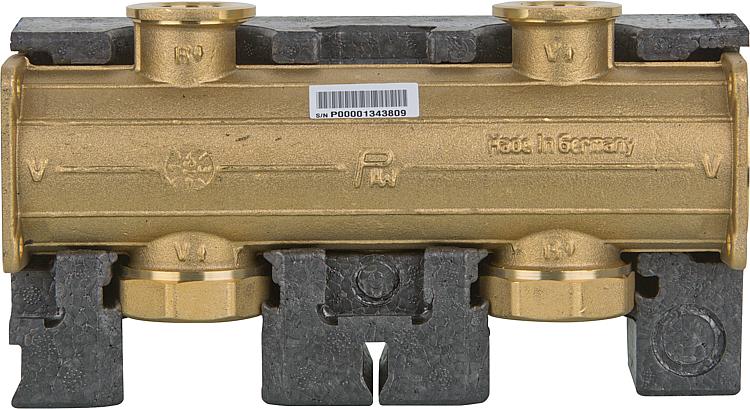

Erweiterungsmodul für Modulverteiler DN32 (1 1/4"), mit Isolierung - Inkl. Isolierung nach EnEV aus EPP
Halteplatte Modulkreis DN25 - Anschlüsse: Mutter DN 40 (1 1/2), Einschraubteil DN 40 (1 1/2) - Einbaulänge: 75 mm - zur flachdichtenden Montage unter einem Modulverteiler - zur Aufnahme eines Wandhalters - erforderlich, wenn alle Abgänge nach unten durch Anschlüsse belegt werden
Heizkreismodul Easyflow gemischt,Pumpe Wilo Para 15/6SC, für Modulbox - Passend für Modulverteiler ModulBox - Umwälzpumpe Wilo Para 15/6 SC - Thermometer-Kugelhahn Vor- und Rücklauf - Schwerkraftbremse im Rücklaufkugelhahn Technische Daten Umwälzpumpe: - Nenngröße: DN 15 (1/2) x DN 25 (1) - Einbaulänge: 130 mm - Förderhöhe: 6,0 m - Betriebsspannung: 230 V/AC - EEI: 0,20 - Proportionaldruckkennlinie: 3 - Konstantdruckkennlinie: 3 - Konstantdrehzahl: 3 - Material: Grauguss KTL-Beschichtet, - Mischermotor TRM20, 230V, 3 Punkt - Kvs 4,0
Heizkreismodul Easyflow thermisch, Pumpe Wilo Para 15/6SC, für Modulbox - Kontstantwert Mischventil Thermisch 20-45GradC - Kvs 3,0 , - Passend für Modulverteiler ModulBox - Umwälzpumpe Wilo Para 15/6 SC - Thermometer-Kugelhahn Vor- und Rücklauf - Schwerkraftbremse im Rücklaufkugelhahn Technische Daten Umwälzpumpe: - Nenngröße: DN 15 (1/2) x DN 25 (1) - Einbaulänge: 130 mm - Förderhöhe: 6,0 m - Betriebsspannung: 230 V/AC - EEI: 0,20 - Proportionaldruckkennlinie: 3 - Konstantdruckkennlinie: 3 - Konstantdrehzahl: 3 - Material: Grauguss KTL-Beschichtet
Heizkreismodul Easyflow ungemischt, Pumpe Wilo Para 15/6SC, für Modulbox - Kvs 6,0, - Passend für Modulverteiler ModulBox - Umwälzpumpe Wilo Para 15/6 SC - Thermometer-Kugelhahn Vor- und Rücklauf - Schwerkraftbremse im Rücklaufkugelhahn Technische Daten Umwälzpumpe: - Nenngröße: DN 15 (1/2) x DN 25 (1) - Einbaulänge: 130 mm - Förderhöhe: 6,0 m - Betriebsspannung: 230 V/AC - EEI: 0,20 - Proportionaldruckkennlinie: 3 - Konstantdruckkennlinie: 3 - Konstantdrehzahl: 3 - Material: Grauguss KTL-Beschichtet
• Passend für PAW: Modulverteiler • Anschlüsse: DN25, 4 x F 1" mit 2 x Ü-Mutter G11/2" • Ref.-Nr.: 34241
Messing-Rohr 1"x180 mit 1 1/2" AG Messing - DN25 (1) mit 2 x AG DN40 (1 1/2) - Länge: 180 mm
Modulverteiler 2-fach DN32 für 2-3 Heizgruppen DN32 (1 1/4") für Leistungen bis 150 kW (je Kesselanschluss) - extrem widerstandsarm, freier Durchgang (d = 50 mm) - Kvs-Wert: 20,6 Anschlüsse - für Heizkreise (oben): DN32 (1 1/4) für DN50 (2) Mutter - für Kessel (unten, Vor- und Rücklauf) : DN50 (2) AG oder DN32 (1 1/4) IG flachdichtend, übrige Anschlüsse mit Stopfen verschlossen - seitlich: 2x DN25 (1) IG, mit Stopfen verschlossen, für Sicherheitsgruppe und Ausdehnungsgefäß Abmessungen - Einbauhöhe: 125 mm - Höhe Isolierung: 150 mm, modular aufgebaut - komplett vormontiert - Mehrfachanschluss Kessel möglich, für größere Leistungen Technische Daten - Druck: max. 5 bar - Temperatur: max. 110GradC - Armaturen: Messing - Dichtungen: EPDM/NBR - Isolierung nach EnEV: EPP- Halbschalen - Achsabstand: 125 mm

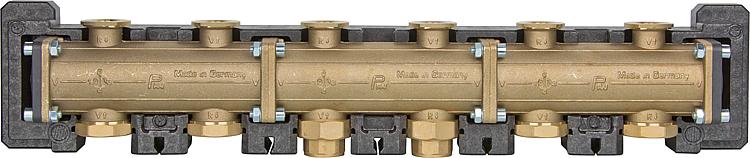

Modulverteiler 3-fach DN32 für 2-3 Heizgruppen DN32 (1 1/4") modular aufgebaut - komplett vormontiert - Mehrfachanschluss Kessel möglich, für größere Leistungen Technische Daten - Druck: max. 5 bar - Temperatur: max. 110GradC - Armaturen: Messing - Dichtungen: EPDM/NBR - Isolierung nach EnEV: EPP- Halbschalen - Achsabstand: 125 mm, für Leistungen bis 150 kW (je Kesselanschluss) - extrem widerstandsarm, freier Durchgang (d = 50 mm) - Kvs-Wert: 20,6 Anschlüsse - für Heizkreise (oben): DN32 (1 1/4) für DN50 (2) Mutter - für Kessel (unten, Vor- und Rücklauf) : DN50 (2) AG oder DN32 (1 1/4) IG flachdichtend, übrige Anschlüsse mit Stopfen verschlossen - seitlich: 2x DN25 (1) IG, mit Stopfen verschlossen, für Sicherheitsgruppe und Ausdehnungsgefäß Abmessungen - Einbauhöhe: 125 mm - Höhe Isolierung: 150 mm

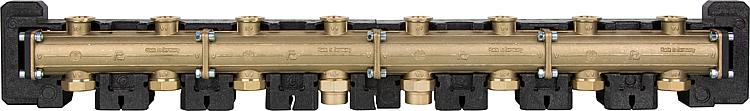

Modulverteiler 4-fach DN32 für 2-3 Heizgruppen DN32 (1 1/4") für Leistungen bis 150 kW (je Kesselanschluss) - extrem widerstandsarm, freier Durchgang (d = 50 mm) - Kvs-Wert: 20,6 Anschlüsse - für Heizkreise (oben): DN32 (1 1/4) für DN50 (2) Mutter - für Kessel (unten, Vor- und Rücklauf) : DN50 (2) AG oder DN32 (1 1/4) IG flachdichtend, übrige Anschlüsse mit Stopfen verschlossen - seitlich: 2x DN25 (1) IG, mit Stopfen verschlossen, für Sicherheitsgruppe und Ausdehnungsgefäß Abmessungen - Einbauhöhe: 125 mm - Höhe Isolierung: 150 mm, modular aufgebaut - komplett vormontiert - Mehrfachanschluss Kessel möglich, für größere Leistungen Technische Daten - Druck: max. 5 bar - Temperatur: max. 110GradC - Armaturen: Messing - Dichtungen: EPDM/NBR - Isolierung nach EnEV: EPP- Halbschalen - Achsabstand: 125 mm

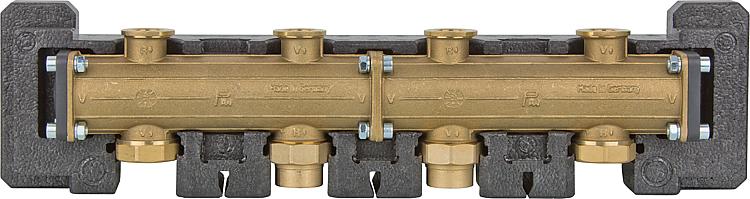

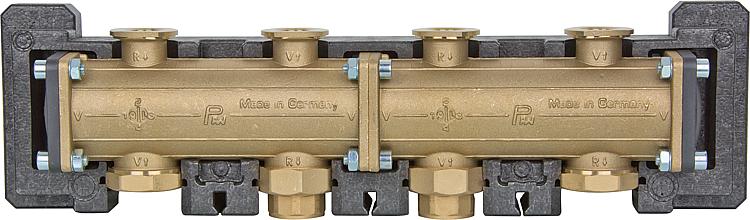

Modulverteiler DN25(1") 2-fach, bis zu 3 Heizkreise anschließbar modular aufgebaut - komplett vormontiert - Mehrfachanschluss Kessel möglich, für größere Leistungen Technische Daten - Druck: max. 5 bar - Temperatur: max. 110GradC - Armaturen: Messing - Dichtungen: EPDM/NBR - Isolierung nach EnEV: EPP- Halbschalen - Achsabstand: 125 mm, für Leistungen bis 80 kW (je Kesselanschluss) - extrem widerstandsarm, freier Durchgang (d = 36 mm) - Kvs-Wert: 12,5 Anschlüsse - für Heizkreise (oben): DN25 (1) Flansch für DN40 (1 1/2) Mutter - für Kessel (unten, Vor- und Rücklauf) : DN40 (1 1/2) AG oder DN25 (1) IG flachdichtend, übrige Anschlüsse mit Stopfen verschlossen - seitlich: 2x DN20 (3/4) IG, mit Stopfen verschlossen, für Sicherheitsgruppe und Ausdehnungsgefäß Abmessungen - Einbauhöhe: 100 mm - Höhe Isolierung: 128 mm

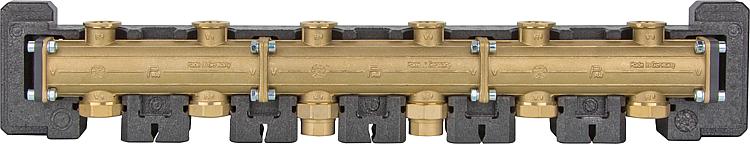

Modulverteiler DN25(1") 3-fach, bis zu 5 Heizkreise anschließbar für Leistungen bis 80 kW (je Kesselanschluss) - extrem widerstandsarm, freier Durchgang (d = 36 mm) - Kvs-Wert: 12,5 Anschlüsse - für Heizkreise (oben): DN25 (1) Flansch für DN40 (1 1/2) Mutter - für Kessel (unten, Vor- und Rücklauf) : DN40 (1 1/2) AG oder DN25 (1) IG flachdichtend, übrige Anschlüsse mit Stopfen verschlossen - seitlich: 2x DN20 (3/4) IG, mit Stopfen verschlossen, für Sicherheitsgruppe und Ausdehnungsgefäß Abmessungen - Einbauhöhe: 100 mm - Höhe Isolierung: 128 mm, modular aufgebaut - komplett vormontiert - Mehrfachanschluss Kessel möglich, für größere Leistungen Technische Daten - Druck: max. 5 bar - Temperatur: max. 110GradC - Armaturen: Messing - Dichtungen: EPDM/NBR - Isolierung nach EnEV: EPP- Halbschalen - Achsabstand: 125 mm

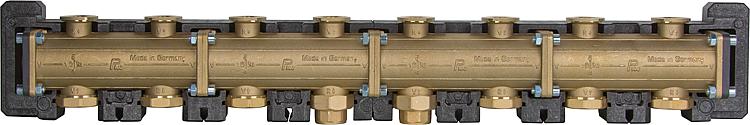

Modulverteiler DN25(1") 4-fach, bis zu 7 Heizkreise anschließbar modular aufgebaut - komplett vormontiert - Mehrfachanschluss Kessel möglich, für größere Leistungen Technische Daten - Druck: max. 5 bar - Temperatur: max. 110GradC - Armaturen: Messing - Dichtungen: EPDM/NBR - Isolierung nach EnEV: EPP- Halbschalen - Achsabstand: 125 mm, für Leistungen bis 80 kW (je Kesselanschluss) - extrem widerstandsarm, freier Durchgang (d = 36 mm) - Kvs-Wert: 12,5 Anschlüsse - für Heizkreise (oben): DN25 (1) Flansch für DN40 (1 1/2) Mutter - für Kessel (unten, Vor- und Rücklauf) : DN40 (1 1/2) AG oder DN25 (1) IG flachdichtend, übrige Anschlüsse mit Stopfen verschlossen - seitlich: 2x DN20 (3/4) IG, mit Stopfen verschlossen, für Sicherheitsgruppe und Ausdehnungsgefäß Abmessungen - Einbauhöhe: 100 mm - Höhe Isolierung: 128 mm

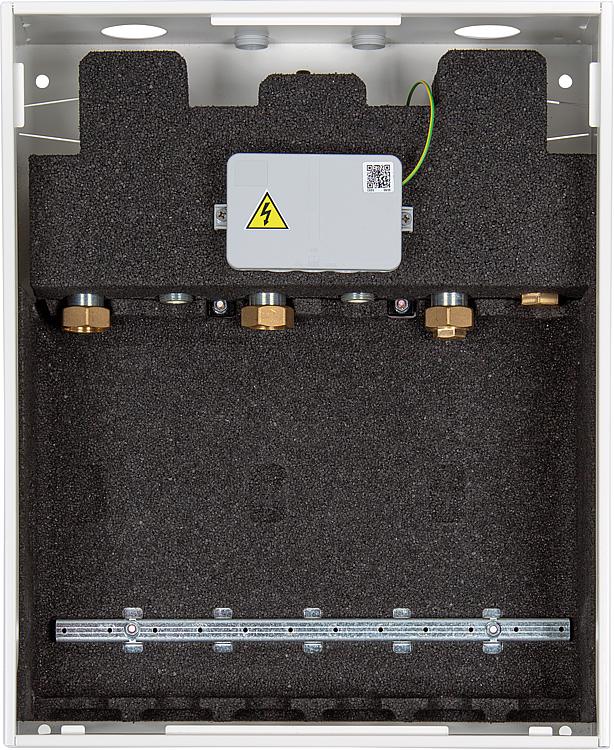

Modulverteiler Easyflow Modulbox für 3 Heizkreise - Modulverteilerbox mit sehr kompakten Abmaßen - Modulare Bauweise - Für Anwendungen von bis zu 3 Heizkreisen - Verteilerschrank mit Schloss, abschließbar - Belüftungsschlitze gegen Wärmestau - Verteiler für 3 Heizkreise - Für Unterputz- und Aufputzmontage - Mit Verteiler-Dose für elektrischen Anschluss - Mit Isolierung - Lieferumfang ohne Heizkreismodule Technische Daten: - Betriebstemperatur max.: 95GradC - Betriebsdruck max.: 6 bar - Leistung max.: 50 kW bei T= 20 K - Maße (B x H x T): 450 x 550 x 160 mm - Achsmaß Wärmeerzeuger: 270 mm - Achsmaß Heizkreis: 70 mm - Anschluss Wärmeerzeuger: DN 25 (1) AG Flachdichtend - Anschluss Heizkreis: DN 20 (3/4) IG - Material Verteiler: Stahl - Material Verteilerschrank: Stahl, lackiert - Farbe: Weiß RAL 9010 - Isolierung: EPP
