Heizkreissets & Zubehör

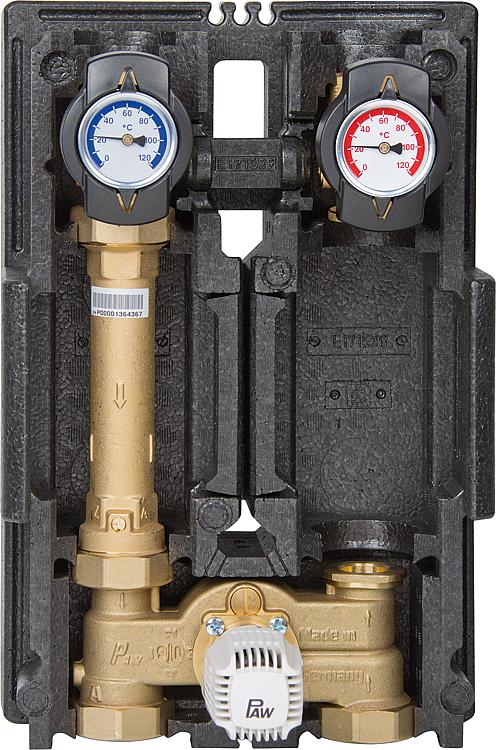

Konstantwert-Regelkreis WS33 DN25(1"), Vorlauf rechts Einstellbereich: 20-50 C Für thermisch geregelte Flächenheizungen oder Niedertemperaturheizungen (z. B. Fußbodenheizungen) Anschlüsse: DN25 (1) Innengewinde Schwerkraftbremse (aufstellbar) im Rücklaufrohr - keine Geräuschentwicklung beim Einsatz elektronisch geregelter Pumpen - 200 mm Wassersäule, federbelastet, somit auch für liegende oder Überkopfmontage geeignet - Vor- und Rücklaufstrang tauschbar (für den Vorlaufwechsel ist zwingend ein Mischerumbausatz, Best.-Nr.: 90 006 84 bzw. 85 erforderlich, nicht im Lieferumfang enthalten) - Anlegethermostat, einstellbar 20- 60GradC, ein Überschreiten der eingestellten Temperatur schaltet die Pumpe aus. 3-Wege-Mischer mit Bypass 0-50% und Thermostatsteuerung - Regelung erfolgt durch den Thermostat mit Anlegefühler (Regelbereich 20- 50GradC) - Einstellung erfolgt von Hand - Bypass einstellbar - Rückflusssperre im Mischer integriert, verhindert Fehlzirkulation Werkstoffe - Armaturen: Messing - Dichtungen: EPDM/NBR - Isolierung nach EnEV: EPP Technische Daten - Einsatzbereich: bis 10 KW - Kvs-Wert: 2,6 - Temperatur: max. 110GradC - Druck: max. 8 bar - Zulauf/Abgang: DN 25 (1) IG Abmessungen - Achsabstand: 125 mm - Einbaulänge: 345 mm - Maße Isolierung (BxH): 250 x 415 mm Lieferung erfolgt ohne Pumpe! (geeignete Pumpe: DN 25 mit Außen- gewinde DN 40 (1 1/2), 180 mm Baulänge)
Kugelhahn mit 1" Flansch und 1 1/2" AG - Für DN 40 (1 1/2) Überwurfmutter
Messing-Rohr 1"x180 mit 1 1/2" AG Messing - DN25 (1) mit 2 x AG DN40 (1 1/2) - Länge: 180 mm

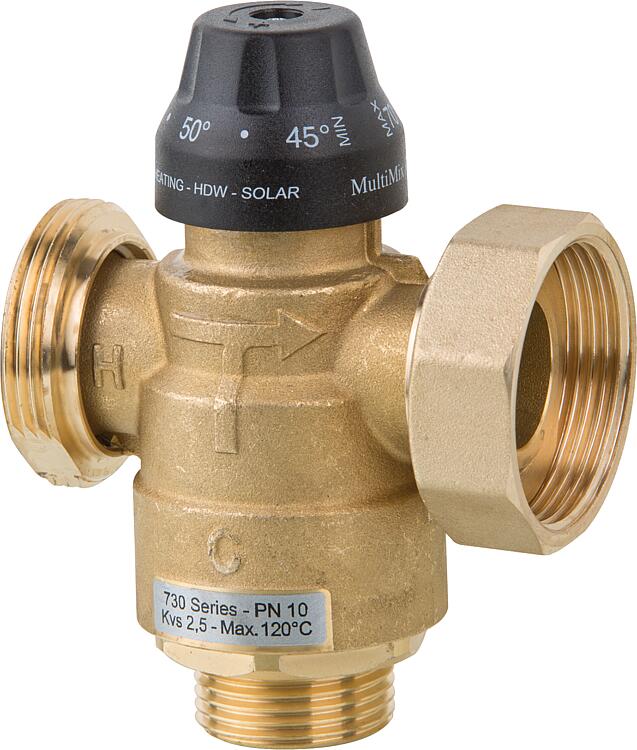

Mischventil komplett für Festwertregelungsset 90 519 46 + 48 - Passend für Konstantwert-Regelkreis Easyflow - Einstellbereich: 20GradC bis 43GradC

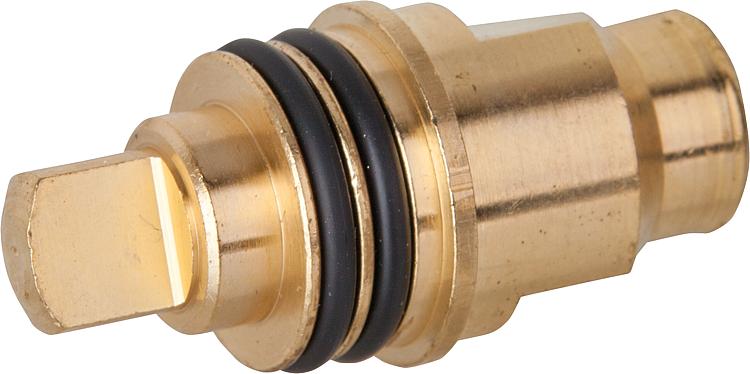

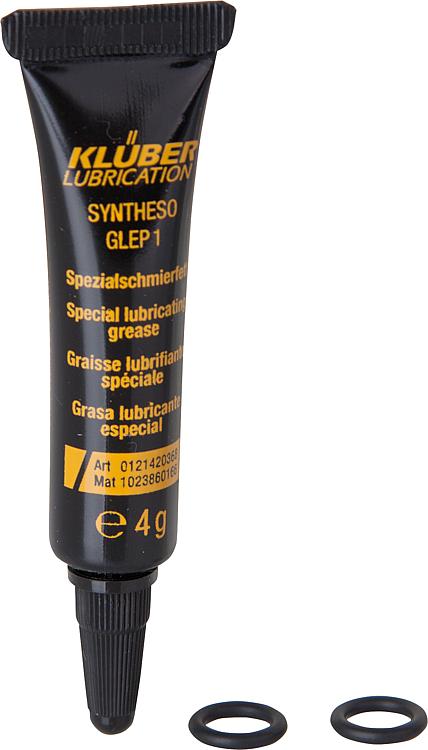

• Passend für PAW: Kugelhahnspindel 1" • Ref.-Nr.: 35007 • Lieferumfang: - 4 g Spezialfett
PAW-Kugelhähne DN 1" iG Set 2 Stück !!! alte Ausführung !!! Mit Überwurfmutter und Dichtungen, passend unter den Mischer DN 25 (1) VPE: 2 Stück
PAW-Stellmotor Typ SR 5 230 V 50 Hz - für witterungsgeführte Regelungen - einfache Montage und Demontage durch PAW-Rasttechnik (mit Anbausatz für Rastmontage am PAW-Mischer) - Umschalter für Hand-/ Automatikbetrieb - auswechselbare Skala (geeignet für Vorlauf rechts oder links) - 230 V/50 Hz - Leistungsaufnahme: 2,5 W - Stellzeit 90Grad: 140 s - Drehmoment: 5 Nm, - Passend für PAW Heizkreis-Sets

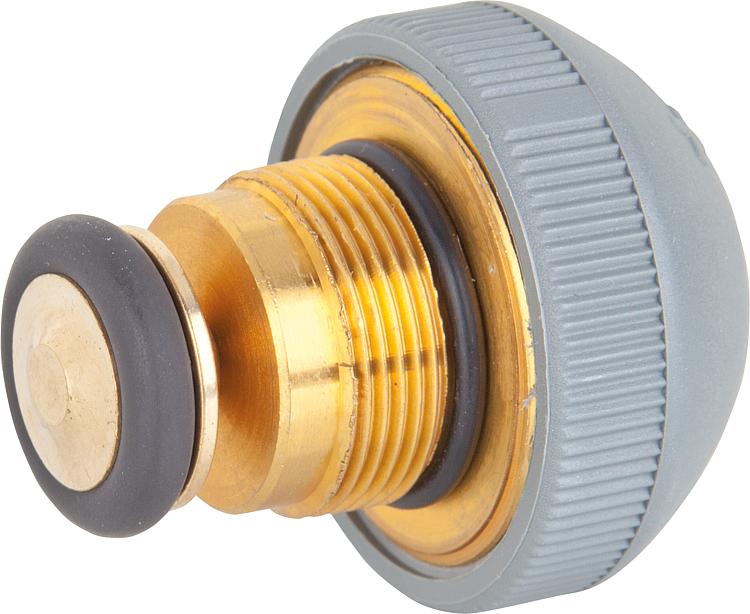

• Passend für PAW Konstant-Regelkreis K33 DN 20/25 • Anschluss: Bypass M28x1,5 • Ref.-Nr.: B11502
Rückflussverhinderer Easyflow Kunststoff für DN20(3/4") Heizkreisset Das DN20 Rückschlagventil ist in die Leitung des Mischventils auf der Rücklaufseite einzubauen. Es verhindert den Rückfluss des Wärmestroms bei komplexen Anlagen (z. B. unterschiedliche Umwälzpumpen und/oder mehrere Mischventile auf dem Verteiler). - Minimaler Öffnungsdruck: 20 mbar. Kvs 7,2. - Betriebstemperatur max. 95 GradC.
Sicherheitsgruppe Easyflow Typ SG 50 Mini,DN25(1") ÜWM passend zu Verteiler HV 60/90W - Messinggehäuse - vormontiert und geprüft - mit selbstschließenden Ventilen zum einfachen Austausch von Manometer und Entlüftungsventil - Sicherheitsventil 3 bar
• Anschluss: DN20/25 • Ref.-Nr.: G38611 • Lieferung: - O-Ringe• Passend für PAW Kugelhahn
Spül- und Entleerungsset DN25 2 x Konter-T-Stück mit KFE-Hahn - 2 x Konter-T-Stück mit KFE-Hahn (mit Hahnverlängerung) - ermöglicht das Spülen und Entleeren einzelner Heizkreise
Stellmotor Easyflow TRM 3-Punkt,230V/AC, 90*,105 Sek. 2 Nm. 3-Punkt-Stellmotor für Heizkreisset DN 20 - Mit Endschaltern für einen Stellwinkel von 90Grad, 105 s - Drehmoment: 2 Nm - Spannungsversorgung 230 V, IP40
Tauchhülse für 5,5 mm Fühler 30mm Einbautiefe mit O-Ring ms blank
Tauchhülse für 6mm Fühler 60mm Einbautiefe mit O-Ring Messing - d 6 mm - mit Hahnverlängerung
• Passend für PAW Thermometerkugelhahn 1" und 1 1/4" • NG 50mm • Farbe: RAL9005,schwarz • Ref.-Nr.: G9660

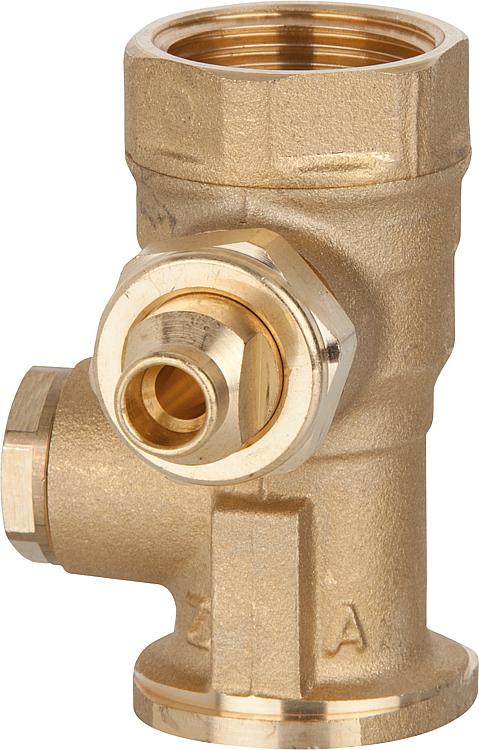

• Anschluss: DN25, F 1" x 1" IG, 1/2" Muffe • kurze Spindel mit 1/2" Stopfen• Passend für PAW Heizkreis-Sets

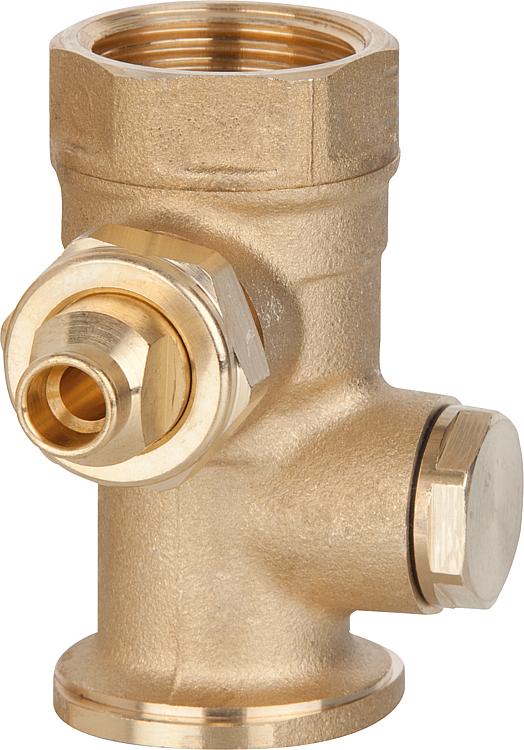

• Anschluss: DN25, F 1" x 1" IG, 1/2" Muffe • kurze Spindel mit 1/2" Stopfen• Passend für PAW Heizkreis-Sets

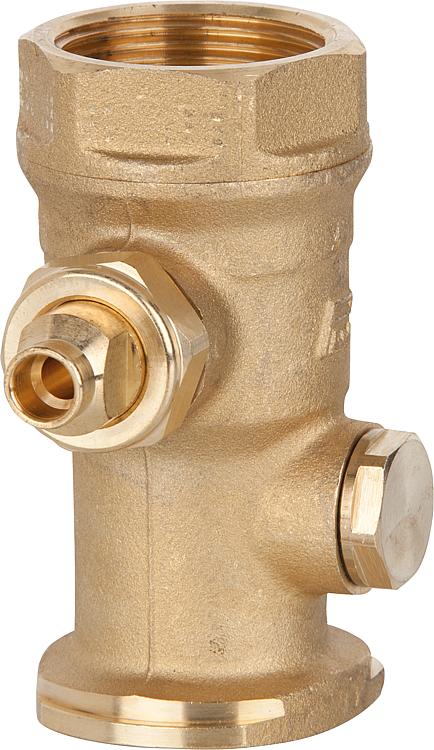

• Anschluss: DN32, F 1" x 1" IG, 1/2" Muffe • kurze Spindel mit 1/2" Stopfen• Passend für PAW Heizkreis-Sets
• Anschluss: DN32, F 1" x 1" IG, 1/2" Muffe • kurze Spindel mit 1/2" Stopfen• Passend für PAW Heizkreis-Sets
• Ref.-Nr.: E11501• Passend für PAW Konstant-Regelkreis K33 DN 20/25
Überströmset DN25 Einstellbereich 1-6mWs - passend ab BJ 2008 - mit selbstdichtender Verschraubung - Montage zwischen Vor- und Rücklauf- Thermokugelhahn - Einstellbereich 1-6 in Wassersäule (Best.-Nr.: 90 604 43), - Passend für PAW Heizkreis-Sets

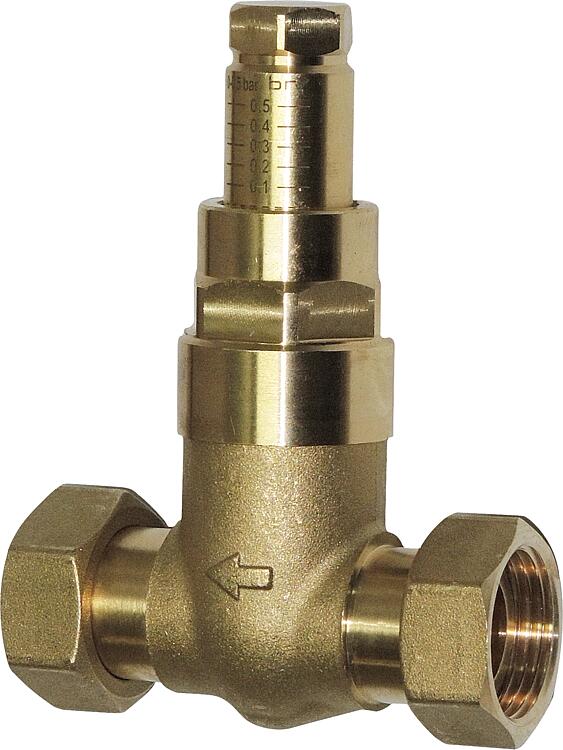

• Passend für für Easyflow Heizkreisset DN25(1“) • Beidseitig Überwurfmutter DN 20 (3/4“) • Einstellbereich: 0 – 0,5 Bar • Kvs: 5,0 • Betriebstemperatur max.: 110°C • Baulänge: 65mm
Überwurfmutter Easyflow DN25(1") inkl. Dichtung - Inkl. EPDM Dichtung - DN 25 (1) - Material: Messing
