Mischer & Umschaltventile

Ladeventil ALV, Einsatz von außen drehbar, DN32 IG, 61 C Technische Daten: - Betriebstemperatur max.: 120GradC - Betriebsdruck max.: 10 bar - Material Gehäuse: Messing - Medium: Wasser/Glykol, - Thermlement kann unter Druck und ohne Werkzeug in der Wirkrichtung gedreht werden , Mischventil zur Rücklaufanhebung mit Innengewinde-Anschlüssen. Das selbsttätige Ladeventil wird bei Heizkesseln mit oder ohne Pufferspeicherbetrieb eingebaut und funktioniert ohne Fremdenergie. Es dient zur Hochhaltung der Rücklauftemperatur. Durch die optimale Kesselrücklauf-Temperatur werden Taupunktunterschreitung und Kesselversottung verhindert, d.h. weniger Umweltbelastung und eine Verlängerung der Lebensdauer des Heizkessels. Mit Hilfe von diesen Ladeventilen kann auch die Schichtung in Pufferspeicheranlagen verbessert werden.

• Passend für Easyflow Festbrennstoffladeset DN 20

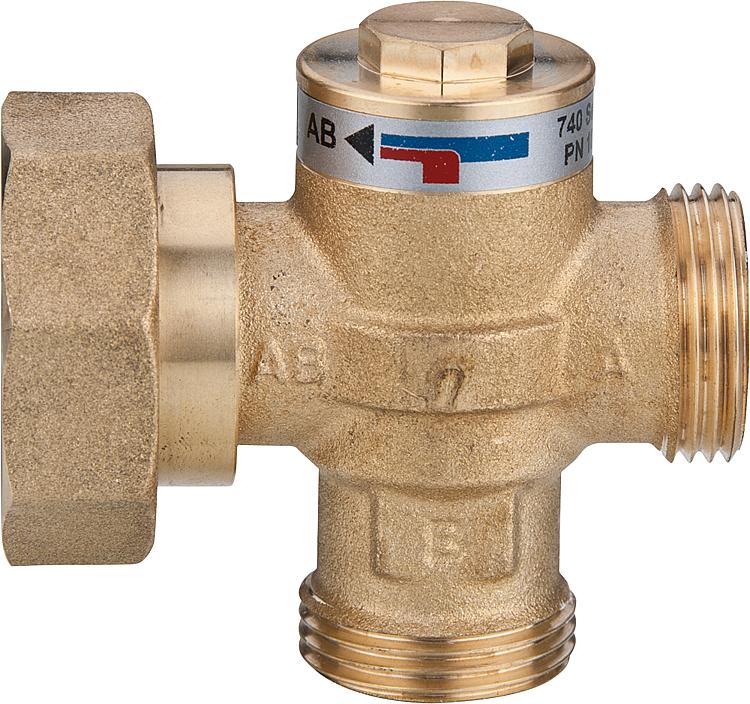

Ladeventil Easyflow Wood Typ 740, 45 C, DN25(1") IG - Einbau vertikal oder horizontal. - Für den Einsatz als Rücklaufanhebung im Mischermodus oder als Verteilung im Puffervorlauf (70GradC oder 80GradC) - Für einen optimalen Kondensationsschutz wird der Einbau des Ventils in den Kesselrücklauf empfohlen, Technische Daten: - DN 25 (1) IG - Für Feststoffkessel bis 65 kW - Durchfluss: KVS 4,8 - Betriebsdruck max.: 10 bar - Betriebstemperatur max.: 100GradC - Material: Messing

Ladeventil Easyflow Wood Typ 740, 55 C, DN25(1") IG Technische Daten: - DN 25 (1) IG - Für Feststoffkessel bis 65 kW - Durchfluss: KVS 4,8 - Betriebsdruck max.: 10 bar - Betriebstemperatur max.: 100GradC - Material: Messing, - Einbau vertikal oder horizontal. - Für den Einsatz als Rücklaufanhebung im Mischermodus oder als Verteilung im Puffervorlauf (70GradC oder 80GradC) - Für einen optimalen Kondensationsschutz wird der Einbau des Ventils in den Kesselrücklauf empfohlen

Ladeventil Easyflow Wood Typ 740, 60 C, DN25(1") IG - Einbau vertikal oder horizontal. - Für den Einsatz als Rücklaufanhebung im Mischermodus oder als Verteilung im Puffervorlauf (70GradC oder 80GradC) - Für einen optimalen Kondensationsschutz wird der Einbau des Ventils in den Kesselrücklauf empfohlen, Technische Daten: - DN 25 (1) IG - Für Feststoffkessel bis 65 kW - Durchfluss: KVS 4,8 - Betriebsdruck max.: 10 bar - Betriebstemperatur max.: 100GradC - Material: Messing

Ladeventil Easyflow Wood Typ 740, 72 C, DN25(1") IG Technische Daten: - DN 25 (1) IG - Für Feststoffkessel bis 65 kW - Durchfluss: KVS 4,8 - Betriebsdruck max.: 10 bar - Betriebstemperatur max.: 100GradC - Material: Messing, - Einbau vertikal oder horizontal. - Für den Einsatz als Rücklaufanhebung im Mischermodus oder als Verteilung im Puffervorlauf (70GradC oder 80GradC) - Für einen optimalen Kondensationsschutz wird der Einbau des Ventils in den Kesselrücklauf empfohlen

Ladeventil Easyflow Wood Typ 741 C, 45 C, DN40(2")ÜWM x DN32(11/4")AG - Einbau vertikal oder horizontal. - Für den Einsatz als Rücklaufanhebung im Mischermodus oder als Verteilung im Puffervorlauf (70GradC oder 80GradC) - Für einen optimalen Kondensationsschutz wird der Einbau des Ventils in den Kesselrücklauf empfohlen, Technische Daten: - DN 32 (1 1/4) AG x DN 40 (2) Überwurfmutter - Für Feststoffkessel bis 65 kW - Durchfluss: KVS 4,8 - Betriebsdruck max.: 10 bar - Betriebstemperatur max.: 100GradC - Material: Messing

Ladeventil Easyflow Wood Typ 741 C, 55 C, DN40(2")ÜWM x DN32(11/4")AG Technische Daten: - DN 32 (1 1/4) AG x DN 40 (2) Überwurfmutter - Für Feststoffkessel bis 65 kW - Durchfluss: KVS 4,8 - Betriebsdruck max.: 10 bar - Betriebstemperatur max.: 100GradC - Material: Messing, - Einbau vertikal oder horizontal. - Für den Einsatz als Rücklaufanhebung im Mischermodus oder als Verteilung im Puffervorlauf (70GradC oder 80GradC) - Für einen optimalen Kondensationsschutz wird der Einbau des Ventils in den Kesselrücklauf empfohlen

Ladeventil Easyflow Wood Typ 741 C, 60 C, DN40(2")ÜWM x DN32(11/4")AG - Einbau vertikal oder horizontal. - Für den Einsatz als Rücklaufanhebung im Mischermodus oder als Verteilung im Puffervorlauf (70GradC oder 80GradC) - Für einen optimalen Kondensationsschutz wird der Einbau des Ventils in den Kesselrücklauf empfohlen, Technische Daten: - DN 32 (1 1/4) AG x DN 40 (2) Überwurfmutter - Für Feststoffkessel bis 65 kW - Durchfluss: KVS 4,8 - Betriebsdruck max.: 10 bar - Betriebstemperatur max.: 100GradC - Material: Messing

Ladeventil Easyflow Wood Typ 741 C, 72 C, DN40(2")ÜWM x DN32(11/4")AG Technische Daten: - DN 32 (1 1/4) AG x DN 40 (2) Überwurfmutter - Für Feststoffkessel bis 65 kW - Durchfluss: KVS 4,8 - Betriebsdruck max.: 10 bar - Betriebstemperatur max.: 100GradC - Material: Messing, - Einbau vertikal oder horizontal. - Für den Einsatz als Rücklaufanhebung im Mischermodus oder als Verteilung im Puffervorlauf (70GradC oder 80GradC) - Für einen optimalen Kondensationsschutz wird der Einbau des Ventils in den Kesselrücklauf empfohlen

Ladeventil Easyflow Wood Typ 741 C,45 C, DN32(11/4")ÜWMxAG Technische Daten: - DN 32 (1 1/4) AG x DN 32 (1 1/4) Überwurfmutter - Für Feststoffkessel bis 65 kW - Durchfluss: KVS 4,8 - Betriebsdruck max.: 10 bar - Betriebstemperatur max.: 100GradC - Material: Messing, - Einbau vertikal oder horizontal. - Für den Einsatz als Rücklaufanhebung im Mischermodus oder als Verteilung im Puffervorlauf (70GradC oder 80GradC) - Für einen optimalen Kondensationsschutz wird der Einbau des Ventils in den Kesselrücklauf empfohlen

Ladeventil Easyflow Wood Typ 741 C,55 C, DN32(11/4")ÜWMxAG - Einbau vertikal oder horizontal. - Für den Einsatz als Rücklaufanhebung im Mischermodus oder als Verteilung im Puffervorlauf (70GradC oder 80GradC) - Für einen optimalen Kondensationsschutz wird der Einbau des Ventils in den Kesselrücklauf empfohlen, Technische Daten: - DN 32 (1 1/4) AG x DN 32 (1 1/4) Überwurfmutter - Für Feststoffkessel bis 65 kW - Durchfluss: KVS 4,8 - Betriebsdruck max.: 10 bar - Betriebstemperatur max.: 100GradC - Material: Messing

Ladeventil Easyflow Wood Typ 741 C,60 C, DN32(11/4")ÜWMxAG Technische Daten: - DN 32 (1 1/4) AG x DN 32 (1 1/4) Überwurfmutter - Für Feststoffkessel bis 65 kW - Durchfluss: KVS 4,8 - Betriebsdruck max.: 10 bar - Betriebstemperatur max.: 100GradC - Material: Messing, - Einbau vertikal oder horizontal. - Für den Einsatz als Rücklaufanhebung im Mischermodus oder als Verteilung im Puffervorlauf (70GradC oder 80GradC) - Für einen optimalen Kondensationsschutz wird der Einbau des Ventils in den Kesselrücklauf empfohlen

Ladeventil Easyflow Wood Typ 741 C,72 C, DN32(11/4")ÜWMxAG - Einbau vertikal oder horizontal. - Für den Einsatz als Rücklaufanhebung im Mischermodus oder als Verteilung im Puffervorlauf (70GradC oder 80GradC) - Für einen optimalen Kondensationsschutz wird der Einbau des Ventils in den Kesselrücklauf empfohlen, Technische Daten: - DN 32 (1 1/4) AG x DN 32 (1 1/4) Überwurfmutter - Für Feststoffkessel bis 65 kW - Durchfluss: KVS 4,8 - Betriebsdruck max.: 10 bar - Betriebstemperatur max.: 100GradC - Material: Messing

Ladeventil Easyflow Wood Typ 749 S, 45 C, DN20(3/4") AG - Einbau vertikal oder horizontal. - Für den Einsatz als Rücklaufanhebung im Mischermodus oder als Verteilung im Puffervorlauf (70GradC oder 80GradC) - Für einen optimalen Kondensationsschutz wird der Einbau des Ventils in den Kesselrücklauf empfohlen, Technische Daten: - DN 25 (1) AG flachdichtend mit Übergangsverschraubung auf DN 20 (3/4) AG - Für Feststoffkessel bis 60 kW - Durchfluss: KVS 6,5 - Betriebsdruck max.: 10 bar - Betriebstemperatur max.: 100GradC - Material: Messing

Ladeventil Easyflow Wood Typ 749 S, 55 C, DN20(3/4") AG Technische Daten: - DN 25 (1) AG flachdichtend mit Übergangsverschraubung auf DN 20 (3/4) AG - Für Feststoffkessel bis 60 kW - Durchfluss: KVS 6,5 - Betriebsdruck max.: 10 bar - Betriebstemperatur max.: 100GradC - Material: Messing, - Einbau vertikal oder horizontal. - Für den Einsatz als Rücklaufanhebung im Mischermodus oder als Verteilung im Puffervorlauf (70GradC oder 80GradC) - Für einen optimalen Kondensationsschutz wird der Einbau des Ventils in den Kesselrücklauf empfohlen

Ladeventil Easyflow Wood Typ 749 S, 60 C, DN20(3/4") AG Technische Daten: - DN 25 (1) AG flachdichtend mit Übergangsverschraubung auf DN 20 (3/4) AG - Für Feststoffkessel bis 60 kW - Durchfluss: KVS 6,5 - Betriebsdruck max.: 10 bar - Betriebstemperatur max.: 100GradC - Material: Messing, - Einbau vertikal oder horizontal. - Für den Einsatz als Rücklaufanhebung im Mischermodus oder als Verteilung im Puffervorlauf (70GradC oder 80GradC) - Für einen optimalen Kondensationsschutz wird der Einbau des Ventils in den Kesselrücklauf empfohlen

Ladeventil Easyflow Wood Typ 749 S, 72 C, DN20(3/4") AG - Einbau vertikal oder horizontal. - Für den Einsatz als Rücklaufanhebung im Mischermodus oder als Verteilung im Puffervorlauf (70GradC oder 80GradC) - Für einen optimalen Kondensationsschutz wird der Einbau des Ventils in den Kesselrücklauf empfohlen, Technische Daten: - DN 25 (1) AG flachdichtend mit Übergangsverschraubung auf DN 20 (3/4) AG - Für Feststoffkessel bis 60 kW - Durchfluss: KVS 6,5 - Betriebsdruck max.: 10 bar - Betriebstemperatur max.: 100GradC - Material: Messing

Ladeventil Easyflow Wood Typ 749, 45 C, DN25(1") AG Technischer Daten: - DN 32 (1 1/4) AG flachdichtend mit Übergangsverschraubung auf DN 25 (1) AG - Für Feststoffkessel bis 65 kW - Durchfluss: KVS 4,8 - Betriebsdruck max.: 10 bar - Betriebstemperatur max.: 100GradC - Material: Messing, - Einbau vertikal oder horizontal. - Für den Einsatz als Rücklaufanhebung im Mischermodus oder als Verteilung im Puffervorlauf (70GradC oder 80GradC) - Für einen optimalen Kondensationsschutz wird der Einbau des Ventils in den Kesselrücklauf empfohlen

Ladeventil Easyflow Wood Typ 749, 55 C, DN25(1") AG - Einbau vertikal oder horizontal. - Für den Einsatz als Rücklaufanhebung im Mischermodus oder als Verteilung im Puffervorlauf (70GradC oder 80GradC) - Für einen optimalen Kondensationsschutz wird der Einbau des Ventils in den Kesselrücklauf empfohlen, Technischer Daten: - DN 32 (1 1/4) AG flachdichtend mit Übergangsverschraubung auf DN 25 (1) AG - Für Feststoffkessel bis 65 kW - Durchfluss: KVS 4,8 - Betriebsdruck max.: 10 bar - Betriebstemperatur max.: 100GradC - Material: Messing

Ladeventil Easyflow Wood Typ 749, 60 C, DN25(1") AG Technischer Daten: - DN 32 (1 1/4) AG flachdichtend mit Übergangsverschraubung auf DN 25 (1) AG - Für Feststoffkessel bis 65 kW - Durchfluss: KVS 4,8 - Betriebsdruck max.: 10 bar - Betriebstemperatur max.: 100GradC - Material: Messing, - Einbau vertikal oder horizontal. - Für den Einsatz als Rücklaufanhebung im Mischermodus oder als Verteilung im Puffervorlauf (70GradC oder 80GradC) - Für einen optimalen Kondensationsschutz wird der Einbau des Ventils in den Kesselrücklauf empfohlen

Ladeventil Easyflow Wood Typ 749, 72 C, DN25(1") AG - Einbau vertikal oder horizontal. - Für den Einsatz als Rücklaufanhebung im Mischermodus oder als Verteilung im Puffervorlauf (70GradC oder 80GradC) - Für einen optimalen Kondensationsschutz wird der Einbau des Ventils in den Kesselrücklauf empfohlen, Technischer Daten: - DN 32 (1 1/4) AG flachdichtend mit Übergangsverschraubung auf DN 25 (1) AG - Für Feststoffkessel bis 65 kW - Durchfluss: KVS 4,8 - Betriebsdruck max.: 10 bar - Betriebstemperatur max.: 100GradC - Material: Messing

Ladeventil TM3000 Regeltemperatur 45 C, 1" - Erhöhung der Leistungsfähigkeit des Kessels - Verlängerung der Lebensdauer des Kessels - Das Risiko eines zerstörerischen Thermoschocks wird vermieden - Thermostateinsatz ist von außen drehbar - Effizientere Verbrennung, - Erhöhung der Leistungsfähigkeit des Kessels - Verlängerung der Lebensdauer des Kessels - Das Risiko eines zerstörerischen Thermoschocks wird vermieden - Thermostateinsatz ist von außen drehbar - Effizientere Verbrennung, Voraussetzungen für den Einsatz ist eine Anlage mit Festbrennstoffkessel und einem Pufferspeicher, Voraussetzungen für den Einsatz ist eine Anlage mit Festbrennstoffkessel und einem Pufferspeicher

Ladeventil TM3000 Regeltemperatur 45 C, 11/4" Voraussetzungen für den Einsatz ist eine Anlage mit Festbrennstoffkessel und einem Pufferspeicher, - Erhöhung der Leistungsfähigkeit des Kessels - Verlängerung der Lebensdauer des Kessels - Das Risiko eines zerstörerischen Thermoschocks wird vermieden - Thermostateinsatz ist von außen drehbar - Effizientere Verbrennung
