Mischer & Umschaltventile
• Passend für Serie VMX-X und VMX-H: DN 40

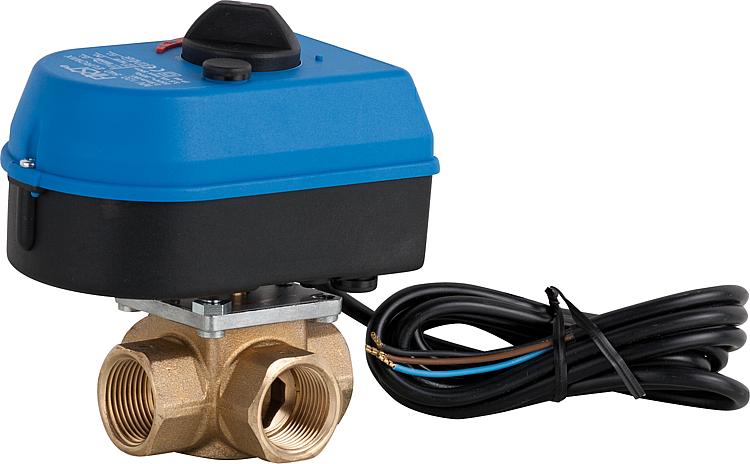

Euromix 1" MV-120..540.. 3-Wege F3 Wichtiger Hinweis zum elektrischen Anschluss ! Die Betriebsspannung ist mit einer ext. Vorsicherung von 2 Amp. abzusichern. Vor dem Öffnen des Gehäusedeckels ist der Stellantrieb von der Spannungsversorgung zu trennen. Es sind die einschlägigen TÜV + VDE- Vorschriften zu beachten !, Kompakter Regelmotor mit einem Messingmischventil. Dies ist für die Verwendung in geschlossenen WW-Heizsystemen für Heizkörper-, Fußboden-, Warmluft- und Fernheizungen bestimmt. Die Drehschieber sind mit austauschbaren, glykolbeständigen O-Ringen abgedichtet. Handverstellung ist möglich., Technische Daten: - Betriebsspannung: 230 V, 50 Hz / IP 44 - Schutzklasse: I - Leistungsaufnahme: 3,5 W - Stellwinkel: 90Grad - Stellzeit für 90Grad: 210 s - Drehmoment: max. 8 Nm - Umgebungstemperatur: 0Grad bis 60GradC, nicht kondensierend - Anschlusskabel: 1,8 m (4x 0,5 mm ) - Ansteuerung: 3-Punkt-Regler oder Schaltgerät
Euromix 1/2" MV-120..540.. 3-Wege F3 Wichtiger Hinweis zum elektrischen Anschluss ! Die Betriebsspannung ist mit einer ext. Vorsicherung von 2 Amp. abzusichern. Vor dem Öffnen des Gehäusedeckels ist der Stellantrieb von der Spannungsversorgung zu trennen. Es sind die einschlägigen TÜV + VDE- Vorschriften zu beachten !, Kompakter Regelmotor mit einem Messingmischventil. Dies ist für die Verwendung in geschlossenen WW-Heizsystemen für Heizkörper-, Fußboden-, Warmluft- und Fernheizungen bestimmt. Die Drehschieber sind mit austauschbaren, glykolbeständigen O-Ringen abgedichtet. Handverstellung ist möglich., Technische Daten: - Betriebsspannung: 230 V, 50 Hz / IP 44 - Schutzklasse: I - Leistungsaufnahme: 3,5 W - Stellwinkel: 90Grad - Stellzeit für 90Grad: 210 s - Drehmoment: max. 8 Nm - Umgebungstemperatur: 0Grad bis 60GradC, nicht kondensierend - Anschlusskabel: 1,8 m (4x 0,5 mm ) - Ansteuerung: 3-Punkt-Regler oder Schaltgerät
Euromix 11/4" MV-120..540.. 3-Wege F3 Technische Daten: - Betriebsspannung: 230 V, 50 Hz / IP 44 - Schutzklasse: I - Leistungsaufnahme: 3,5 W - Stellwinkel: 90Grad - Stellzeit für 90Grad: 210 s - Drehmoment: max. 8 Nm - Umgebungstemperatur: 0Grad bis 60GradC, nicht kondensierend - Anschlusskabel: 1,8 m (4x 0,5 mm ) - Ansteuerung: 3-Punkt-Regler oder Schaltgerät, Kompakter Regelmotor mit einem Messingmischventil. Dies ist für die Verwendung in geschlossenen WW- Heizsystemen für Heizkörper-, Fußboden-, Warmluft- und Fernheizungen bestimmt. Die Drehschieber sind mit austauschbaren, glykolbeständigen O- Ringen abgedichtet. Handverstellung ist möglich., Wichtiger Hinweis zum elektrischen Anschluss ! Die Betriebsspannung ist mit einer ext. Vorsicherung von 2 Amp. abzusichern. Vor dem Öffnen des Gehäusedeckels ist der Stellantrieb von der Spannungsversorgung zu trennen. Es sind die einschlägigen TÜV + VDE- Vorschriften zu beachten !
Euromix 3/4" MV-120..540.. 3-Wege F3 Technische Daten: - Betriebsspannung: 230 V, 50 Hz / IP 44 - Schutzklasse: I - Leistungsaufnahme: 3,5 W - Stellwinkel: 90Grad - Stellzeit für 90Grad: 210 s - Drehmoment: max. 8 Nm - Umgebungstemperatur: 0Grad bis 60GradC, nicht kondensierend - Anschlusskabel: 1,8 m (4x 0,5 mm ) - Ansteuerung: 3-Punkt-Regler oder Schaltgerät, Kompakter Regelmotor mit einem Messingmischventil. Dies ist für die Verwendung in geschlossenen WW- Heizsystemen für Heizkörper-, Fußboden-, Warmluft- und Fernheizungen bestimmt. Die Drehschieber sind mit austauschbaren, glykolbeständigen O- Ringen abgedichtet. Handverstellung ist möglich., Wichtiger Hinweis zum elektrischen Anschluss ! Die Betriebsspannung ist mit einer ext. Vorsicherung von 2 Amp. abzusichern. Vor dem Öffnen des Gehäusedeckels ist der Stellantrieb von der Spannungsversorgung zu trennen. Es sind die einschlägigen TÜV + VDE- Vorschriften zu beachten !
Allgemeine Informationen: Verwendbar als Misch– oder Verteilventil Einfache Anbaumöglichkeit für Mischer-Motore Verbessertes Regelverhalten durch progressives Mischerküken Alle Vorteile im Überblick PREMIUM SICHERHEIT: Hohe Zuverlässigkeit und Betriebssicherheit PREMIUM LAUTSTÄRKE: Effizient, sparsam, geräuscharm PREMIUM QUALITÄT: Sehr hochwertige Verarbeitung Technische Daten: Betriebstemperatur: 0-130°C Betriebsdruck max.: 8 bar Leckrate: < 1% Drehmoment: DN 15-32: <3 Nm DN 40-50: < 5 Nm Material Gehäuse: entzinkungsbeständiges Messing O-Ringe Wellendichtung: EPDM Drehwinkel: 90° Medien: Wasser, Glycolgemisch max. 50% Anschlüsse mit Aussengewinde

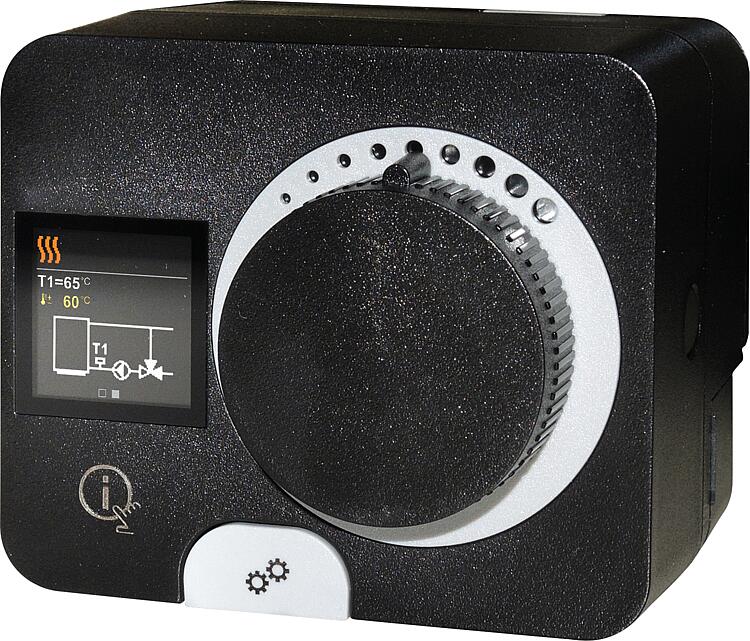

• Passend für: - Heizkreissets Easyflow DN 25 (1“)/DN 32 (1 1/4“), - Festbrennstoffladeset Wood Konstant, MCCS Typ 745-3 ACC30/ACD10, - Konstantwert-Regelkreis ACC30/ACD10 und Easyflow Messing-Mischer • LCD-Bildschirm mit Anzeige des Hydraulikschemas • Inkl. Anbausatz Easyflow und Tauchfühler Länge 1 m • Technische Daten: - Einstellbereich: 5 – 95°C - Betriebsspannung: 230 V/AC - Laufzeit : 120 Sek. - Drehmoment: 6 NM Nachfolgeartikel für Artikel 90 026 54

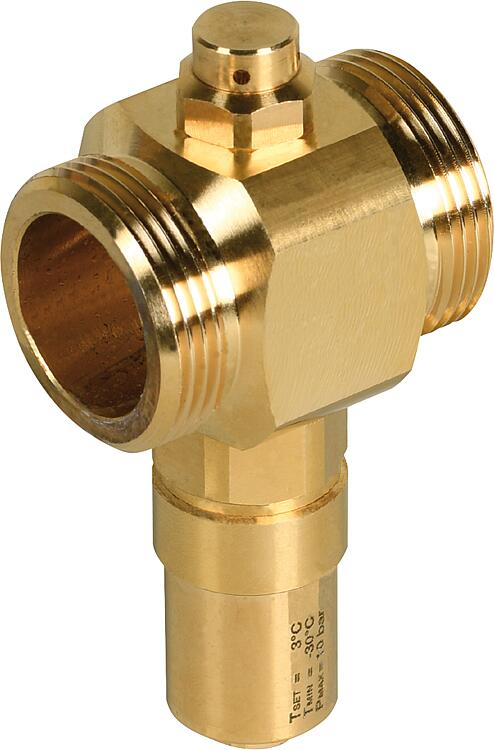

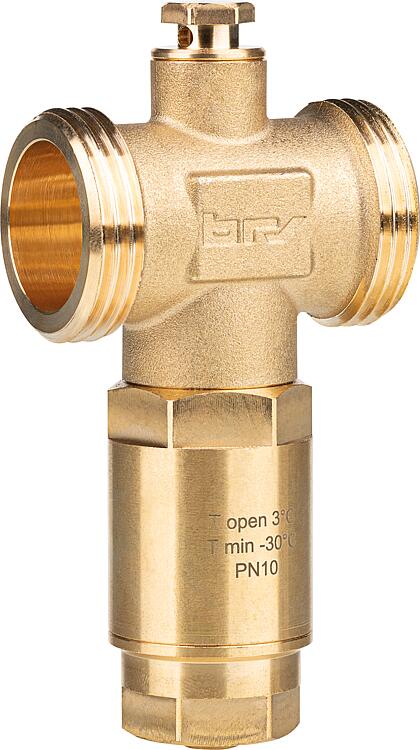

• Zur Vorbeugung von Frostschäden an Außeneinheiten von Monoblock-Wärmepumpen • Lässt bei Frostgefahr durch Stromausfall, defekte Umwälzpumpe oder ähnliches das Heizungswasser ab • Installation im Außenbereich in Vor- und Rücklaufleitung erforderlich • Einbau in senkrechten Rohrleitungen • Öffnet bei Mediumtemperatur von +3°C, schließt bei Mediumtemperatur von +4°C Technische Daten: • Betriebstemperaturbereich: 0 - 65°C • Umgebungslufttemperatur: -30°C - 60°C • Medien: Wasser, Wasser/Glycolgemisch bis 30% • Material Gehäuse: Messing • Ablassleistung: - 0,5 l/h (bei -5°C und 3 bar) - 1 l/h (bei -20°C und 3 bar) • Für Heiz- und Kühlbetrieb • Sperrt die Frostschutzfunktion ab einer Umgebungstemperatur von 5°C • Betriebsdruck max.: 5 bar
• Zur Vorbeugung von Frostschäden an Außeneinheiten von Monoblock-Wärmepumpen • Lässt bei Frostgefahr durch Stromausfall, defekte Umwälzpumpe oder ähnliches das Heizungswasser ab • Installation im Außenbereich in Vor- und Rücklaufleitung erforderlich • Einbau in senkrechten Rohrleitungen • Öffnet bei Mediumtemperatur von +3°C, schließt bei Mediumtemperatur von +4°C Technische Daten: • Betriebstemperaturbereich: 0 - 65°C • Umgebungslufttemperatur: -30°C - 60°C • Medien: Wasser, Wasser/Glycolgemisch bis 30% • Material Gehäuse: Messing • Ablassleistung: - 0,5 l/h (bei -5°C und 3 bar) - 1 l/h (bei -20°C und 3 bar) • Für Heiz- und Kühlbetrieb • Sperrt die Frostschutzfunktion ab einer Umgebungstemperatur von 5°C • Betriebsdruck max.: 5 bar
• Zur Vorbeugung von Frostschäden an Außeneinheiten von Monoblock-Wärmepumpen • Lässt bei Frostgefahr durch Stromausfall, defekte Umwälzpumpe oder ähnliches das Heizungswasser ab • Installation im Außenbereich in Vor- und Rücklaufleitung erforderlich • Einbau in senkrechten Rohrleitungen • Öffnet bei Mediumtemperatur von +3°C, schließt bei Mediumtemperatur von +4°C Technische Daten: • Umgebungslufttemperatur: -30°C bis 60°C • Medien: Wasser, Wasser/Glycolgemisch bis 30% • Material Gehäuse: Messing • Ablassleistung: - 0,5 l/h (bei -5°C und 3 bar) - 1 l/h (bei -20°C und 3 bar)• Für Heizbetrieb bis 90°C • Ohne Umgebungsluftfühler • Betriebsdruck: max. 10 bar • Betriebstemperaturbereich: 0°C bis 90°C
• Zur Vorbeugung von Frostschäden an Außeneinheiten von Monoblock-Wärmepumpen • Lässt bei Frostgefahr durch Stromausfall, defekte Umwälzpumpe oder ähnliches das Heizungswasser ab • Installation im Außenbereich in Vor- und Rücklaufleitung erforderlich • Einbau in senkrechten Rohrleitungen • Öffnet bei Mediumtemperatur von +3°C, schließt bei Mediumtemperatur von +4°C Technische Daten: • Umgebungslufttemperatur: -30°C bis 60°C • Medien: Wasser, Wasser/Glycolgemisch bis 30% • Material Gehäuse: Messing • Ablassleistung: - 0,5 l/h (bei -5°C und 3 bar) - 1 l/h (bei -20°C und 3 bar)• Für Heizbetrieb bis 90°C • Ohne Umgebungsluftfühler • Betriebsdruck: max. 10 bar • Betriebstemperaturbereich: 0°C bis 90°C
• Zur Vorbeugung von Frostschäden an Außeneinheiten von Monoblock-Wärmepumpen • Lässt bei Frostgefahr durch Stromausfall, defekte Umwälzpumpe oder ähnliches das Heizungswasser ab • Installation im Außenbereich in Vor- und Rücklaufleitung erforderlich • Einbau in senkrechten Rohrleitungen • Öffnet bei Mediumtemperatur von +3°C, schließt bei Mediumtemperatur von +4°C Technische Daten: • Umgebungslufttemperatur: -30°C bis 60°C • Medien: Wasser, Wasser/Glycolgemisch bis 30% • Material Gehäuse: Messing • Ablassleistung: - 0,5 l/h (bei -5°C und 3 bar) - 1 l/h (bei -20°C und 3 bar)• Für Heizbetrieb bis 90°C • Ohne Umgebungsluftfühler • Betriebsdruck: max. 10 bar • Betriebstemperaturbereich: 0°C bis 90°C
• Zur Vorbeugung von Frostschäden an Außeneinheiten von Monoblock-Wärmepumpen • Lässt bei Frostgefahr durch Stromausfall, defekte Umwälzpumpe oder ähnliches das Heizungswasser ab • Installation im Außenbereich in Vor- und Rücklaufleitung erforderlich • Einbau in senkrechten Rohrleitungen • Öffnet bei Mediumtemperatur von +3°C, schließt bei Mediumtemperatur von +4°C Technische Daten: • Umgebungslufttemperatur: -30°C bis 60°C • Medien: Wasser, Wasser/Glycolgemisch bis 30% • Material Gehäuse: Messing • Ablassleistung: - 0,5 l/h (bei -5°C und 3 bar) - 1 l/h (bei -20°C und 3 bar)• Für Heizbetrieb bis 90°C • Ohne Umgebungsluftfühler • Betriebsdruck: max. 10 bar • Betriebstemperaturbereich: 0°C bis 90°C
• Zur Vorbeugung von Frostschäden an Außeneinheiten von Monoblock-Wärmepumpen • Lässt bei Frostgefahr durch Stromausfall, defekte Umwälzpumpe oder ähnliches das Heizungswasser ab • Installation im Außenbereich in Vor- und Rücklaufleitung erforderlich • Einbau in senkrechten Rohrleitungen • Öffnet bei Mediumtemperatur von +3°C, schließt bei Mediumtemperatur von +4°C Technische Daten: • Betriebstemperaturbereich: 0 - 65°C • Umgebungslufttemperatur: -30°C - 60°C • Medien: Wasser, Wasser/Glycolgemisch bis 30% • Material Gehäuse: Messing • Ablassleistung: - 0,5 l/h (bei -5°C und 3 bar) - 1 l/h (bei -20°C und 3 bar) • Für Heizbetrieb • Betriebsdruck max.: 10 bar
• Zur Vorbeugung von Frostschäden an Außeneinheiten von Monoblock-Wärmepumpen • Lässt bei Frostgefahr durch Stromausfall, defekte Umwälzpumpe oder ähnliches das Heizungswasser ab • Installation im Außenbereich in Vor- und Rücklaufleitung erforderlich • Einbau in senkrechten Rohrleitungen • Öffnet bei Mediumtemperatur von +3°C, schließt bei Mediumtemperatur von +4°C Technische Daten: • Betriebstemperaturbereich: 0 - 65°C • Umgebungslufttemperatur: -30°C - 60°C • Medien: Wasser, Wasser/Glycolgemisch bis 30% • Material Gehäuse: Messing • Ablassleistung: - 0,5 l/h (bei -5°C und 3 bar) - 1 l/h (bei -20°C und 3 bar) • Für Heizbetrieb • Betriebsdruck max.: 10 bar
• Zur Vorbeugung von Frostschäden an Außeneinheiten von Monoblock-Wärmepumpen • Lässt bei Frostgefahr durch Stromausfall, defekte Umwälzpumpe oder ähnliches das Heizungswasser ab • Installation im Außenbereich in Vor- und Rücklaufleitung erforderlich • Einbau in senkrechten Rohrleitungen • Öffnet bei Mediumtemperatur von +3°C, schließt bei Mediumtemperatur von +4°C Technische Daten: • Betriebstemperaturbereich: 0 - 65°C • Umgebungslufttemperatur: -30°C - 60°C • Medien: Wasser, Wasser/Glycolgemisch bis 30% • Material Gehäuse: Messing • Ablassleistung: - 0,5 l/h (bei -5°C und 3 bar) - 1 l/h (bei -20°C und 3 bar) • Für Heizbetrieb • Betriebsdruck max.: 10 bar
• Zur Vorbeugung von Frostschäden an Außeneinheiten von Monoblock-Wärmepumpen • Lässt bei Frostgefahr durch Stromausfall, defekte Umwälzpumpe oder ähnliches das Heizungswasser ab • Installation im Außenbereich in Vor- und Rücklaufleitung erforderlich • Einbau in senkrechten Rohrleitungen • Öffnet bei Mediumtemperatur von +3°C, schließt bei Mediumtemperatur von +4°C Technische Daten: • Betriebstemperaturbereich: 0 - 65°C • Umgebungslufttemperatur: -30°C - 60°C • Medien: Wasser, Wasser/Glycolgemisch bis 30% • Material Gehäuse: Messing • Ablassleistung: - 0,5 l/h (bei -5°C und 3 bar) - 1 l/h (bei -20°C und 3 bar) • Für Heizbetrieb • Betriebsdruck max.: 10 bar

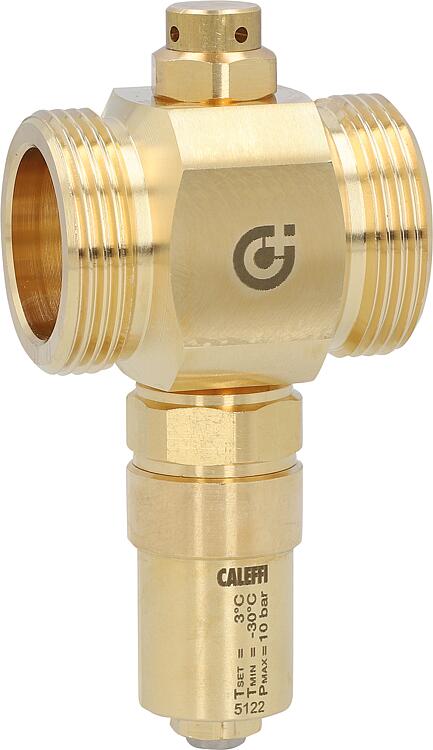

• Für Heizungssysteme mit Monoblock-Wärmepumpen • Schützt die Wärmepumpe vor dem Einfrieren und lässt das Wasser vor dem Gefrierpunkt ablaufen • Installation im Außenbereich in Vor- und Rücklaufleitung erforderlich • Öffnet bei Mediumtemperatur von +3°C und schließt bei Medientemperatur von +4°C • Einbau nur Waagrecht in die Rohrleitungen mit Auslauf nach unten • Nur für Heizbetrieb • Außengewinde: flachdichtend Technische Daten: • Betriebstemperaturbereich: 0 - 90°C • Umgebungslufttemperatur: -30°C - 50°C • Betriebsdruck max.: 10 bar • Material Gehäuse: Messing • Ablassleistung: - 6 l/min (bei 0,5°C und 1 bar) - 1,3 l/min (bei -20°C und 0,05 bar)
• Für Heizungssysteme mit Monoblock-Wärmepumpen • Schützt die Wärmepumpe vor dem Einfrieren und lässt das Wasser vor dem Gefrierpunkt ablaufen • Installation im Außenbereich in Vor- und Rücklaufleitung erforderlich • Öffnet bei Mediumtemperatur von +3°C und schließt bei Medientemperatur von +4°C • Einbau nur Waagrecht in die Rohrleitungen mit Auslauf nach unten • Nur für Heizbetrieb • Außengewinde: flachdichtend Technische Daten: • Betriebstemperaturbereich: 0 - 90°C • Umgebungslufttemperatur: -30°C - 50°C • Betriebsdruck max.: 10 bar • Material Gehäuse: Messing • Ablassleistung: - 6 l/min (bei 0,5°C und 1 bar) - 1,3 l/min (bei -20°C und 0,05 bar)
• Für Heizungssysteme mit Monoblock-Wärmepumpen • Schützt die Wärmepumpe vor dem Einfrieren und lässt das Wasser vor dem Gefrierpunkt ablaufen • Installation im Außenbereich in Vor- und Rücklaufleitung erforderlich • Öffnet bei Mediumtemperatur von +3°C und schließt bei Medientemperatur von +4°C • Einbau nur Waagrecht in die Rohrleitungen mit Auslauf nach unten • Nur für Heizbetrieb • Außengewinde: flachdichtend Technische Daten: • Betriebstemperaturbereich: 0 - 90°C • Umgebungslufttemperatur: -30°C - 50°C • Betriebsdruck max.: 10 bar • Material Gehäuse: Messing • Ablassleistung: - 6 l/min (bei 0,5°C und 1 bar) - 1,3 l/min (bei -20°C und 0,05 bar)
• Für Heizungssysteme mit Monoblock-Wärmepumpen • Schützt die Wärmepumpe vor dem Einfrieren und lässt das Wasser vor dem Gefrierpunkt ablaufen • Installation im Außenbereich in Vor- und Rücklaufleitung erforderlich • Öffnet bei Mediumtemperatur von +3°C und schließt bei Medientemperatur von +4°C • Einbau nur Waagrecht in die Rohrleitungen mit Auslauf nach unten • Nur für Heizbetrieb • Außengewinde: flachdichtend Technische Daten: • Betriebstemperaturbereich: 0 - 90°C • Umgebungslufttemperatur: -30°C - 50°C • Betriebsdruck max.: 10 bar • Material Gehäuse: Messing • Ablassleistung: - 6 l/min (bei 0,5°C und 1 bar) - 1,3 l/min (bei -20°C und 0,05 bar)

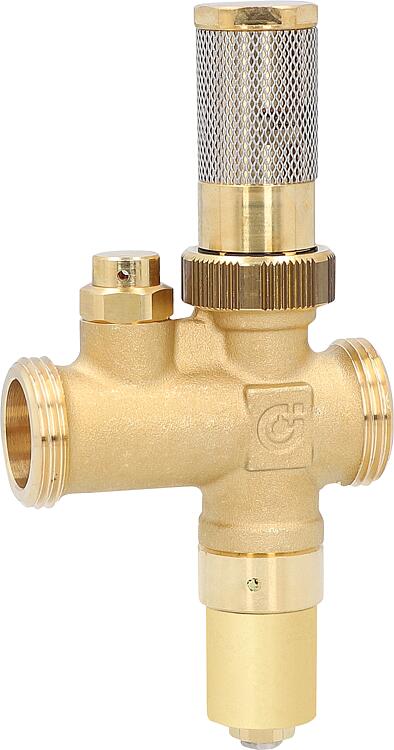

• Zur Vermeidung von Frostschäden • Einbau in der Vorlaufleitung im Außenbereich • Mit flachdichtenden Außengewinde DN 32 (1 1/4“)

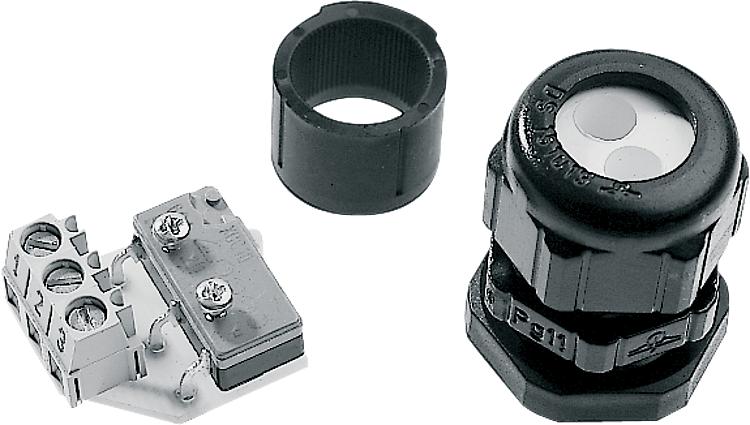

Hilfsschalter nachrüstbar SNR Verwendbar für 3-Punkt-Anriebe mit Kabelanschluss. Für stetige Antriebe sind keine Hilfsschalter erhältlich. Der Schaltpunkt des Hilfsschalters kann zwischen 0 - 100% des Motor- Stellwinkels eingestellt werden. Verwendbar für Stellungsrückstellung oder weitere Regelungen, abhängig vom Stellwinkel des Motors. Bestehend aus: 1x EPU Schraubklemmen, Kabelverschraubung für 1 Kabel
Honeywell Dreiwege-Ventil 1"AG, Kvs: 7, 7 Interdomo, Ref:286051 Technische Daten: - 0 bis 95GradC Mediumstemperatur - Bis zu 4 bar Differenzdruck - 0 bis 65GradC Umgebungstemperatur - Geeignet für Trinkwasser - Schneller und einfacher Austausch von beweglichen Teilen - Installation des Antriebs ist ohne Entleerung des ganzen Systems möglich., - Geeignet zum Einbau in geschlossene Heizkreisläufe und Wasserleitungen - Kann als Umschalt- oder Mischventil eingesetzt werden - Sehr leise Umschaltung ohne Wasserschläge - Austausch des Stellantriebes ohne Entleerung der Anlage - Einfacher Austausch der beweglichen Teile Technische Daten: - Mediumtemperatur: 0GradC - 95GradC - Umgebungstemperatur max.: 65GradC - Betriebsdruck (statisch) max.: 20 bar - Differenzdruck max.: 4 bar - Ventilgehäuse: Rotguss - Ventileinsatz: Ryton, Noryl
