3 Wege-Ventile Heizung

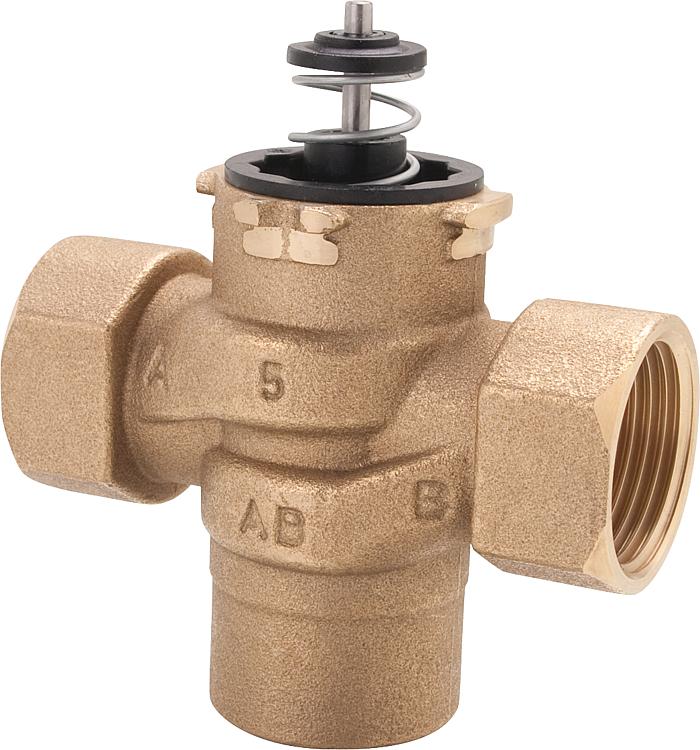

VCZMH6000 Honeywell Dreiwege- Umschaltventil 3/4" Innengewinde, KV 7,0 Technische Daten: - 0 bis 95GradC Mediumstemperatur - Bis zu 4 bar Differenzdruck - 0 bis 65GradC Umgebungstemperatur - Geeignet für Trinkwasser - Schneller und einfacher Austausch von beweglichen Teilen - Installation des Antriebs ist ohne Entleerung des ganzen Systems möglich., - Geeignet zum Einbau in geschlossene Heizkreisläufe und Wasserleitungen - Kann als Umschalt- oder Mischventil eingesetzt werden - Sehr leise Umschaltung ohne Wasserschläge - Austausch des Stellantriebes ohne Entleerung der Anlage - Einfacher Austausch der beweglichen Teile Technische Daten: - Mediumtemperatur: 0GradC - 95GradC - Umgebungstemperatur max.: 65GradC - Betriebsdruck (statisch) max.: 20 bar - Differenzdruck max.: 4 bar - Ventilgehäuse: Rotguss - Ventileinsatz: Ryton, Noryl
VCZMP6000 Honeywell Dreiwege- Umschaltventil 1" Innengewinde, Kvs 7,7 - Geeignet zum Einbau in geschlossene Heizkreisläufe und Wasserleitungen - Kann als Umschalt- oder Mischventil eingesetzt werden - Sehr leise Umschaltung ohne Wasserschläge - Austausch des Stellantriebes ohne Entleerung der Anlage - Einfacher Austausch der beweglichen Teile Technische Daten: - Mediumtemperatur: 0GradC - 95GradC - Umgebungstemperatur max.: 65GradC - Betriebsdruck (statisch) max.: 20 bar - Differenzdruck max.: 4 bar - Ventilgehäuse: Rotguss - Ventileinsatz: Ryton, Noryl, Technische Daten: - 0 bis 95GradC Mediumstemperatur - Bis zu 4 bar Differenzdruck - 0 bis 65GradC Umgebungstemperatur - Geeignet für Trinkwasser - Schneller und einfacher Austausch von beweglichen Teilen - Installation des Antriebs ist ohne Entleerung des ganzen Systems möglich.
Allgemeine Informationen: Zur Umschaltung von Heizung auf Brauchwasserladung und anderen Anwendungen Steuerung mit einer Phase Elektrischer Anschluss: Phase auf Braun: A öffnet und B schließt ohne Spannung: B öffnet und A schließt Handbetrieb, arretierbar in Mittelstellung Vergleichbare Typen: Centra ZV1... entspricht V4044C... Braukmann VZ133... entspricht V4044F... Typ: V8044 C 1149 ohne Endschalter Technische Daten: Material: Messing Nenndruck: 8,6 bar Betriebstemperatur Medium Wasser: 5 bis 93°C Umgebungstemperatur: max. 52°C Öffnungs-/Schließzeit: 30 s / 12 s Differenzdruck max.: ‑DN 20 = 0,7 bar, DN 25 = 0,55 bar Leistungsaufnahme: 6 W Anschluss: DN25 (1") AG Nenninnendurchmesser: DN25 (1") Spannung: 24 V, 50/60 Hz, 360 mA Ausführung: Dreiwege Druckstufe: PN 8 Max. Differenzdruck in geöffneter Stellung [bar]: 0,55 Max. Mediumtemperatur (Dauerbetrieb) [°C]: 93 Min. Mediumtemperatur (Dauerbetrieb) [°C]: 5
• Zum Einbau in Heiz-/Kühlsystemen • 2-Punkt Stellmotor • Mit Kabel 0,85 Meter • Einfacher Austausch des Stellmotors • Schnelle Laufzeit • Manueller Betrieb möglich • Nicht für Brauch-/Trinkwasser zu verwenden Technische Daten: • Betriebstemperatur: Max. 94°C • Druckstufe: PN16 • Laufzeit: - Öffnen 15 sek. - Schließen 5 sek. • Schutzklasse: IP44 • Stromversorgung: 230 V/AC, 50 Hz • Steuersignal: 2-Punkt • Ventilgehäuse: Messing • Dichtungen: NBR / EPDM • Medien: - Wasser nach VDI2035 - Glycolgemisch max. 50 % - Ethanolgemisch max. 28 % • Anschlüsse Innengewinde • Funktion Umschalten • Stromlos AB-B geöffnet
• Zum Einbau in Heiz-/Kühlsystemen • 2-Punkt Stellmotor • Mit Kabel 0,85 Meter • Einfacher Austausch des Stellmotors • Schnelle Laufzeit • Manueller Betrieb möglich • Nicht für Brauch-/Trinkwasser zu verwenden Technische Daten: • Betriebstemperatur: Max. 94°C • Druckstufe: PN16 • Laufzeit: - Öffnen 15 sek. - Schließen 5 sek. • Schutzklasse: IP44 • Stromversorgung: 230 V/AC, 50 Hz • Steuersignal: 2-Punkt • Ventilgehäuse: Messing • Dichtungen: NBR / EPDM • Medien: - Wasser nach VDI2035 - Glycolgemisch max. 50 % - Ethanolgemisch max. 28 % • Anschlüsse Innengewinde • Funktion Umschalten • Stromlos AB-B geöffnet
• Zum Einbau in Heiz-/Kühlsystemen • 2-Punkt Stellmotor • Mit Kabel 0,85 Meter • Einfacher Austausch des Stellmotors • Schnelle Laufzeit • Manueller Betrieb möglich • Nicht für Brauch-/Trinkwasser zu verwenden Technische Daten: • Betriebstemperatur: Max. 94°C • Druckstufe: PN16 • Laufzeit: - Öffnen 15 sek. - Schließen 5 sek. • Schutzklasse: IP44 • Stromversorgung: 230 V/AC, 50 Hz • Steuersignal: 2-Punkt • Ventilgehäuse: Messing • Dichtungen: NBR / EPDM • Medien: - Wasser nach VDI2035 - Glycolgemisch max. 50 % - Ethanolgemisch max. 28 % • Anschlüsse Innengewinde • Funktion Umschalten • Stromlos AB-B geöffnet
• Zum Einbau in Heiz-/Kühlsystemen • 2-Punkt Stellmotor • Mit Kabel 0,85 Meter • Einfacher Austausch des Stellmotors • Schnelle Laufzeit • Manueller Betrieb möglich • Nicht für Brauch-/Trinkwasser zu verwenden Technische Daten: • Betriebstemperatur: Max. 94°C • Druckstufe: PN16 • Laufzeit: - Öffnen 15 sek. - Schließen 5 sek. • Schutzklasse: IP44 • Stromversorgung: 230 V/AC, 50 Hz • Steuersignal: 2-Punkt • Ventilgehäuse: Messing • Dichtungen: NBR / EPDM • Medien: - Wasser nach VDI2035 - Glycolgemisch max. 50 % - Ethanolgemisch max. 28 % • Anschlüsse Innengewinde • Funktion Umschalten • Stromlos AB-B geöffnet
