Stellantriebe & Adapter

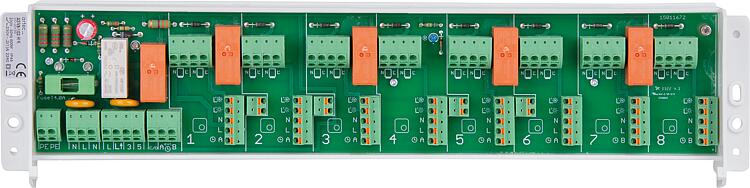

• Kompakte Bauform, damit einfach in Verteilerkästen integrierbar • Montagezeitersparnis, durch einfache und übersichtliche Klemmenbelegung • Kompatibel mit drahtgebundenen Raumthermostaten Technische Daten: • Umgebungstemperaturbereich: 0°C...50°C • Material Gehäuse: Kunststoff Abdeckung transparent • Farbe: Weiß Ausführung 24 V • Mit integriertem Trafo 230 V/AC auf 24 V/AC • Maximal 4 Stellantriebe pro Regelkreis • Absenkung der Raumtemperatur über externe Schaltuhr Technische Daten: • Überspannungsschutz: Multifuse • Betriebsspannung: 230 V/AC • Ausgangsspannung : 24 V/AC • Schutzart: IP 44 • Maße (B x H x T): 382 x 54 x 98 mm • Fordert keiner der angeschlossenen Raumthermostate Wärme an, wird die Heizungspumpe deaktiviert • Pumpenanschluss potenzialfrei max.: 230 V/AC, 200 VA

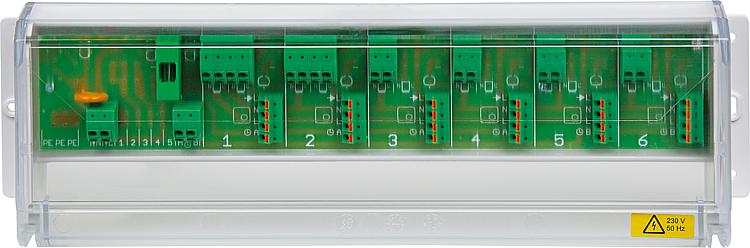

• Kompakte Bauform, damit einfach in Verteilerkästen integrierbar • Montagezeitersparnis, durch einfache und übersichtliche Klemmenbelegung • Kompatibel mit drahtgebundenen Raumthermostaten Technische Daten: • Umgebungstemperaturbereich: 0°C...50°C • Material Gehäuse: Kunststoff Abdeckung transparent • Farbe: Weiß Ausführung 230 V • Maximal 4 Stellantriebe pro Regelkreis • Absenkung der Raumtemperatur über externe Schaltuhr Technische Daten: • Überspannungsschutz: Varistor • Betriebsspannung: 230V/AC • Schutzart: IP 44 • Maße ASV6 (B x H x T): 315 x 54 x 98 mm • Maße ASV8 (B x H x T): 382 x 54 x 98 mm

• Kompakte Bauform, damit einfach in Verteilerkästen integrierbar • Montagezeitersparnis, durch einfache und übersichtliche Klemmenbelegung • Kompatibel mit drahtgebundenen Raumthermostaten Technische Daten: • Umgebungstemperaturbereich: 0°C...50°C • Material Gehäuse: Kunststoff Abdeckung transparent • Farbe: Weiß Ausführung 230 V • Maximal 4 Stellantriebe pro Regelkreis • Absenkung der Raumtemperatur über externe Schaltuhr Technische Daten: • Überspannungsschutz: Varistor • Betriebsspannung: 230V/AC • Schutzart: IP 44 • Maße ASV6 (B x H x T): 315 x 54 x 98 mm • Maße ASV8 (B x H x T): 382 x 54 x 98 mm • Fordert keiner der angeschlossenen Raumthermostaten Wärme an, wird die Heizungspumpe deaktiviert • Pumpenanschluss potenzialfrei max.: 230 V/AC, 200 VA

• Kompakte Bauform, damit einfach in Verteilerkästen integrierbar • Montagezeitersparnis, durch einfache und übersichtliche Klemmenbelegung • Kompatibel mit drahtgebundenen Raumthermostaten Technische Daten: • Umgebungstemperaturbereich: 0°C...50°C • Material Gehäuse: Kunststoff Abdeckung transparent • Farbe: Weiß Ausführung 230 V • Umschaltung durch externes Signal von Heizen auf Kühlen • Kühlsperre einzelner Räume • C/O Eingang zur Kühlungsaufforderung • Maximal 4 Stellantriebe pro Regelkreis • Absenkung der Raumtemperatur über externe Schaltuhr Technische Daten: • Überspannungsschutz: Multifuse • Betriebsspannung: 230 V/AC • Schutzart: IP 44 • Maße (B x H x T): 382 x 54 x 98 mm

• Kompakte Bauform, damit einfach in Verteilerkästen integrierbar • Montagezeitersparnis, durch einfache und übersichtliche Klemmenbelegung • Kompatibel mit drahtgebundenen Raumthermostaten Technische Daten: • Umgebungstemperaturbereich: 0°C...50°C • Material Gehäuse: Kunststoff Abdeckung transparent • Farbe: Weiß Ausführung 230 V • Umschaltung durch externes Signal von Heizen auf Kühlen • Kühlsperre einzelner Räume • C/O Eingang zur Kühlungsaufforderung • Maximal 4 Stellantriebe pro Regelkreis • Absenkung der Raumtemperatur über externe Schaltuhr Technische Daten: • Überspannungsschutz: Multifuse • Betriebsspannung: 230 V/AC • Schutzart: IP 44 • Maße (B x H x T): 382 x 54 x 98 mm • Fordert keiner der angeschlossenen Raumthermostate Wärme oder Kühlung an, wird die Heizungspumpe deaktiviert • Pumpenanschluss potenzialfrei max.: 230 V/AC, 200 VA

• Kompakte Bauform, damit einfach in Verteilerkästen integrierbar • Montagezeitersparnis, durch einfache und übersichtliche Klemmenbelegung • Kompatibel mit drahtgebundenen Raumthermostaten Technische Daten: • Umgebungstemperaturbereich: 0°C...50°C • Material Gehäuse: Kunststoff Abdeckung transparent • Farbe: Weiß Ausführung 230 V • Maximal 4 Stellantriebe pro Regelkreis • Absenkung der Raumtemperatur über externe Schaltuhr Technische Daten: • Überspannungsschutz: Varistor • Betriebsspannung: 230V/AC • Schutzart: IP 44 • Maße ASV6 (B x H x T): 315 x 54 x 98 mm • Maße ASV8 (B x H x T): 382 x 54 x 98 mm

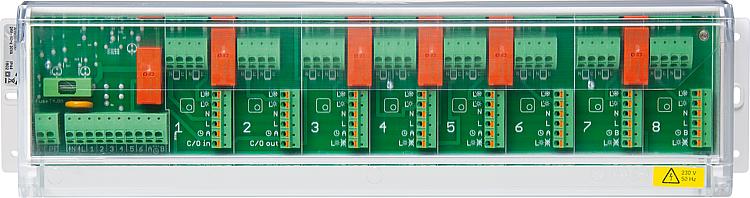

• Kompakte Bauform, damit einfach in Verteilerkästen integrierbar • Montagezeitersparnis, durch einfache und übersichtliche Klemmenbelegung • Kompatibel mit drahtgebundenen Raumthermostaten Technische Daten: • Umgebungstemperaturbereich: 0°C...50°C • Material Gehäuse: Kunststoff Abdeckung transparent • Farbe: Weiß • Umschalten durch externes Signal von Heizen auf Kühlen • Kühlsperre einzelner Räume • C/0 Eingang zur Kühlaufforderung • Maximal 4 Stellantriebe pro Regelkreis • Absenkung der Raumtemperatur über externe Schaltuhr • Status LED für Kühlbetrieb • Anschluss für Taupunktwächter • Kühlsignal potenzialfrei Technische Daten: • Überspannungsschutz: Varistor • Betriebsspannung: 230 V, 50Hz • Schutzart: IP44 • Maße (B x H x T): 383 x 53 x 100 mm Nachfolgeartikel für Artikel 60 000 33

• Kompakte Bauform, damit einfach in Verteilerkästen integrierbar • Montagezeitersparnis, durch einfache und übersichtliche Klemmenbelegung • Kompatibel mit drahtgebundenen Raumthermostaten Technische Daten: • Umgebungstemperaturbereich: 0°C...50°C • Material Gehäuse: Kunststoff Abdeckung transparent • Farbe: Weiß Ausführung 230 V • Maximal 4 Stellantriebe pro Regelkreis • Absenkung der Raumtemperatur über externe Schaltuhr Technische Daten: • Überspannungsschutz: Varistor • Betriebsspannung: 230V/AC • Schutzart: IP 44 • Maße ASV6 (B x H x T): 315 x 54 x 98 mm • Maße ASV8 (B x H x T): 382 x 54 x 98 mm • Fordert keiner der angeschlossenen Raumthermostaten Wärme an, wird die Heizungspumpe deaktiviert • Pumpenanschluss potenzialfrei max.: 230 V/AC, 200 VA

• Kompakte Bauform, damit einfach in Verteilerkästen integrierbar • Montagezeitersparnis, durch einfache und übersichtliche Klemmenbelegung • Kompatibel mit drahtgebundenen Raumthermostaten Technische Daten: • Umgebungstemperaturbereich: 0°C...50°C • Material Gehäuse: Kunststoff Abdeckung transparent • Farbe: Weiß • Umschalten durch externes Signal von Heizen auf Kühlen • Kühlsperre einzelner Räume • C/0 Eingang zur Kühlaufforderung • Maximal 4 Stellantriebe pro Regelkreis • Absenkung der Raumtemperatur über externe Schaltuhr • Status LED für Kühlbetrieb • Anschluss für Taupunktwächter • Kühlsignal potenzialfrei Technische Daten: • Überspannungsschutz: Varistor • Betriebsspannung: 230 V, 50Hz • Schutzart: IP44 • Maße (B x H x T): 383 x 53 x 100 mm • Fordert keiner der angeschlossenen Raumthermostate Wärme oder Kühlung an, wird die Heizungspumpe deaktiviert • Pumpenanschluss: 230 V/AC, max. 200 VA, Relaiskontakt max. 2(1) A Nachfolgeartikel für Artikel 60 000 34

• Kompakte Bauform mit geringer Abmessung • Wartungsfrei und geräuschlos • Rundum Funktionsanzeige durch Farbkennzeichnung • First Open Funktion (bei Ausführung stromlos geschlossen) • Werkzeuglose Montage • 100 % Wasserschutz bei undichten Ventilen • 360° Montage • Ventiladapter System • Geringe Leistungsaufnahme • Überspannungsschutz • Lieferumfang inkl. Ventiladapter VA 80 (passend für Ventilart Heimeier) Technische Daten: • Einschaltstrom max.: 300 mA (max. 200ms) • Betriebsstrom: 8 mA • Leistungsaufnahme: 2 W • Schutzart/-klasse: IP 54 (360°)/ II • Schließ-und Öffnungszeit: ca. 3 min. • Hub: 4 mm • Stellkraft: 100 N • Umgebungstemperatur: 0-60°C • Gehäuse: Polyamid/grau • Anschlussleitung: 2x 0,75 mm², 1,0 Meter

• Kompakte Bauform mit geringer Abmessung • Wartungsfrei und geräuschlos • Rundum Funktionsanzeige durch Farbkennzeichnung • First Open Funktion (bei Ausführung stromlos geschlossen) • Werkzeuglose Montage • 100 % Wasserschutz bei undichten Ventilen • 360° Montage • Ventiladapter System • Geringe Leistungsaufnahme • Überspannungsschutz • Lieferumfang inkl. Ventiladapter VA 80 (passend für Ventilart Heimeier) Technische Daten: • Einschaltstrom max.: 300 mA (max. 200ms) • Betriebsstrom: 8 mA • Leistungsaufnahme: 2 W • Schutzart/-klasse: IP 54 (360°)/ II • Schließ-und Öffnungszeit: ca. 3 min. • Hub: 4 mm • Stellkraft: 100 N • Umgebungstemperatur: 0-60°C • Gehäuse: Polyamid/grau • Anschlussleitung: 2x 0,75 mm², 1,0 Meter

• Kompakte Bauform mit geringer Abmessung • Wartungsfrei und geräuschlos • Rundum Funktionsanzeige durch Farbkennzeichnung • First Open Funktion (bei Ausführung stromlos geschlossen) • Werkzeuglose Montage • 100 % Wasserschutz bei undichten Ventilen • 360° Montage • Ventiladapter System • Geringe Leistungsaufnahme • Überspannungsschutz • Lieferumfang inkl. Ventiladapter VA 80 (passend für Ventilart Heimeier) Technische Daten: • Einschaltstrom max.: 300 mA (max. 200ms) • Betriebsstrom: 8 mA • Leistungsaufnahme: 2 W • Schutzart/-klasse: IP 54 (360°)/ II • Schließ-und Öffnungszeit: ca. 3 min. • Hub: 4 mm • Stellkraft: 100 N • Umgebungstemperatur: 0-60°C • Gehäuse: Polyamid/grau • Anschlussleitung: 2x 0,75 mm², 1,0 Meter

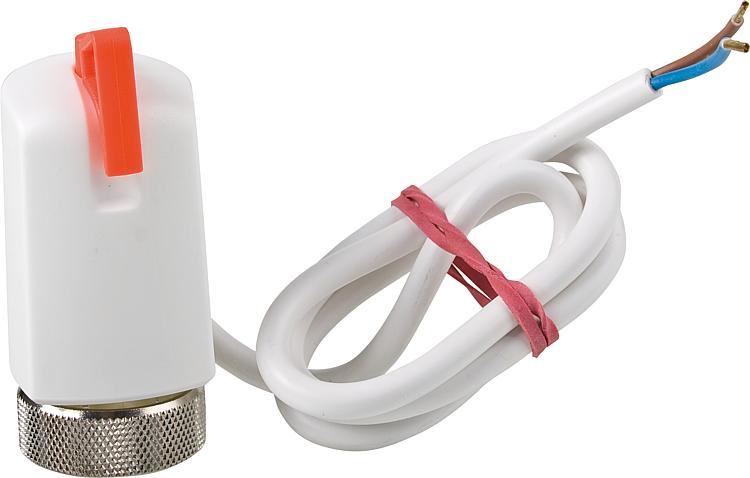

• Mit FirstOpen-Funktion für eine vereinfachte Montage; durch die Arretierung ist der Stellantrieb geöffnet und kann ohne großen Kraftaufwand auf dem Ventil montiert werden. • Vor der Inbetriebnahme wird die Arretierung mit einem Griff entfernt; der Stellantrieb ist sofort einsatzbereit. • Mit Stellungsanzeige oben, bei ausgefahrenem Pin ist der Stellantrieb bestromt und das Ventil geöffnet.   Technische Daten: • Gewindeanschluss M 30 x 1,5 mm • Stromlos geschlossen (NC) • Betriebsspannung: 230 V / 50 Hz • Einschaltstrom kurzzeitig: 195 mA • Dauerstrom: 9 mA • Leistungsaufnahme: 2 W • Schließ- und Öffnungszeiten: ca. 3 min • Hub: ca. 3,5 mm • Federkraft: 90 N (± 10%) • Schutzart: IP 40 • Anschlusskabel: 1 m / 2 x 0,75 mm² • Maße (B xH): 39 x 63 mm

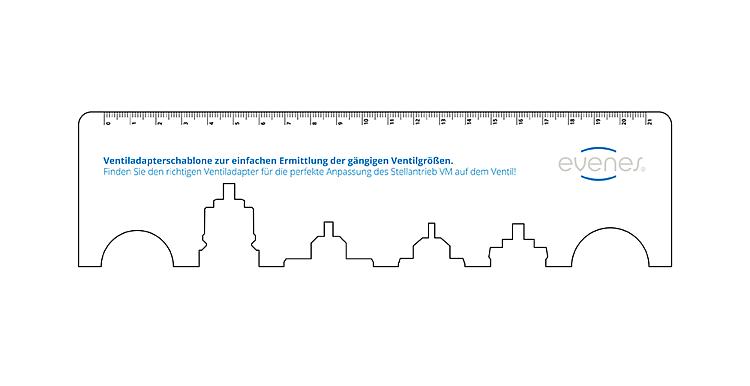

• Zur einfachen Bestimmung des richtigen Ventiladapters • Einfach mit der Ventilschablone vor Ort das Ventil bestimmen, den passenden Adapter aus dem umfangreichen Sortiment auswählen und damit 99% aller am Markt befindlichen Ventile bedienen • Die Unterscheidung der jeweiligen Ventilhersteller wird über verschiedenfarbige Ventiladapter oder Adapterstößel ausgeführt • Nach Aufschrauben des Adapters einfach den Evenes VM-Antrieb aufstecken Diese Schablone gehört zur Serviceausstattung jeden Heim- und Handwerker!
