Stellantriebe & Adapter

Allgemeine Informationen: Ein elektrothermischer Stellantrieb ermöglicht das Öffnen und Schließen von Ventilen mittels elektrischer Spannung, zum Beispiel bei Fußbodenheizungen. Dies ermöglicht beispielsweise das Regeln mehrerer Heizkreise oder Zonen einer Fußbodenheizung von einem zentralen Punkt aus. Hierbei kommen als Bauteile in Verbindung mit der Fußbodenheizung Stellantrieb und Fußbodenheizungsverteiler zum Einsatz, wobei die Stellantriebe über eine elektronische Regelung angesteuert werden. Alle Vorteile im Überblick PREMIUM SICHERHEIT: Hohe Zuverlässigkeit und Betriebssicherheit PREMIUM LAUTSTÄRKE: Effizient, sparsam, geräuscharm PREMIUM QUALITÄT: Sehr hochwertige Verarbeitung Technische Daten: Passend für Ventilart: Dumser, Heimeier, SBK, SKV, Strawa Anschluss an Ventil: M30 x 1,5 Spannung: 230 V, AC Netzspannung: 230 V AC Mutter: M30 x 1,5 Steuersignal: Zweipunkt Funktion: Spannungslos geschlossen (NC) Automatische Huberkennung:               - Vor Überspannung geschützt: ✓ Mit Stellungsanzeige: ✓ Länge des Anschlusskabels [m]: 1 Laufzeit [s]: 180 Hublänge [mm]: 3 Farbe: weiß Umgebungstemperatur [°C]: 0 - 50 Leistungsaufnahme [W]: 3 Schutzart (IP): IP55 Höhe [mm]: 60 Durchmesser [mm]: 42,5

• Kompakte Ausführung • Mit Stellungsanzeige oben • Stromlos geschlossen (NC), Manuell Auf/Zu • Anschluss: M 30 x 1,5 mm (Heimeier, Beulco, Empur, Kamo, Purmo, SBK, SKV, Taconova, Watts etc.) • Spannungsversorgung: 230 V/AC • Schutzart: IP42 • Leistungsaufnahme: 2 W • Anschlusskabel: 0,8 m / 2 x 0,5 mm²

Allgemeine Informationen: Passend für Ventilart:  Herz, Polytherm Technische Daten: Anschluss an Ventil:   M28 x 1.5 Spannung:       230 V, AC Netzspannung:            230 V AC Mutter: M28 x 1,5 Steuersignal: Zweipunkt Funktion: Spannungslos geschlossen (NC) Vor Überspannung geschützt: ✓ Mit Stellungsanzeige:  ✓ Länge des Anschlusskabels [m]: 1 Laufzeit [s]: 180 Hublänge [mm]: 3 Farbe: weiß Umgebungstemperatur [°C]: 0 - 50 Leistungsaufnahme [W]: 5 Schutzart (IP): IP52 Höhe [mm]: 60 Durchmesser [mm]: 42,5

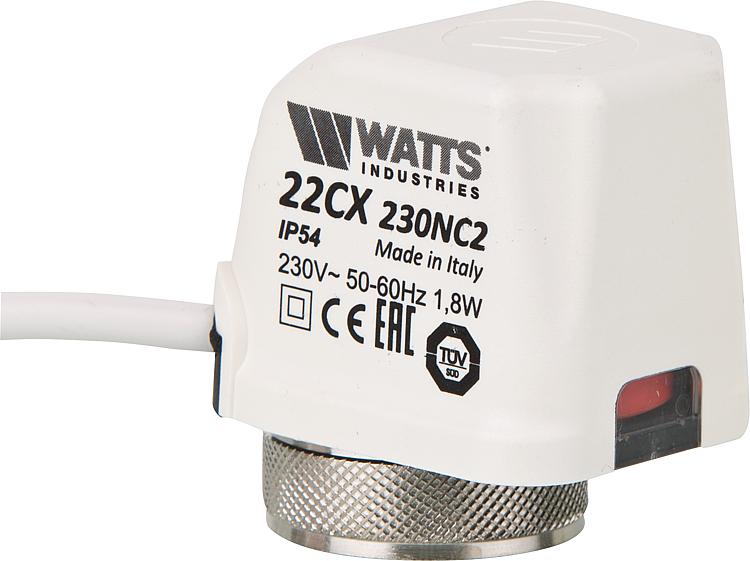

• Mit Stellungsanzeige vorne • Passend für Ventilart Heimeier M30 x 1,5 • Stromlos geschlossen (NC) • Schutzart: IP 54 • Leistungsaufnahme:: 1,8 W • Schließ- und Öffnungszeit: ca. 90 sek. • Nennschließkraft: 180 N • Anschlusskabel: 1 m / 2x 0,5 mm² • Maße (B x H x T): 38 x 51 x 50 mm • Hub: 3,5 mm   Marke: WATTS®

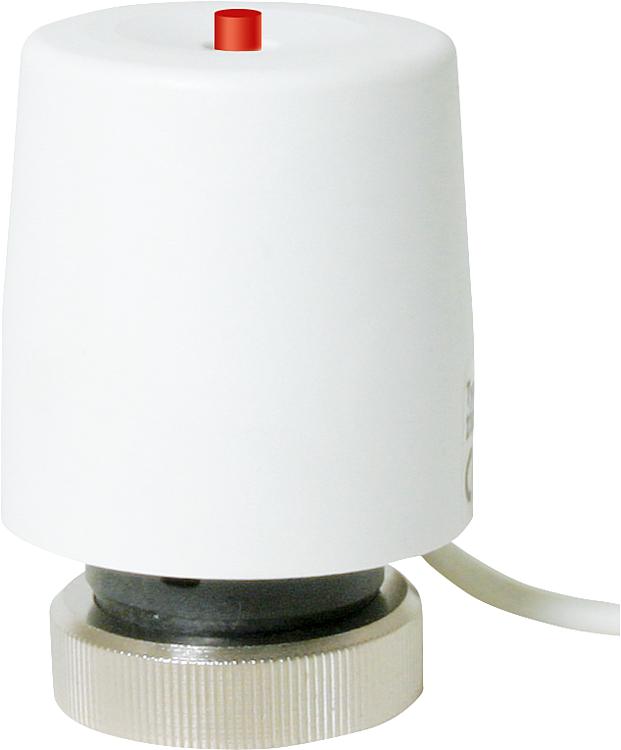

• Mit Stellungsanzeige oben • Stromlos geschlossen (NC) • Schutzart: IP 42 • Leistungsaufnahme: 2,5 - 3 W • max. Einschaltstrom: 0,3 A / 0,5 A • Öffnungs-/Schließzeit: ca. 3 - 4 min. • Nennschließkraft: 90 N • Anschlusskabel: 1 m / 2x 0,5 mm² • Schutzart senkrecht: IP 43 • Überspannungsschutz: bei 230 V~ Ausführung • Maße (B x H): 42,5 x 60 mm   Passend für Ventilart: Vescal

• Mit Stellungsanzeige oben • Stromlos geschlossen (NC) • Schutzart: IP 42 • Leistungsaufnahme: 2,5 - 3 W • max. Einschaltstrom: 0,3 A / 0,5 A • Öffnungs-/Schließzeit: ca. 3 - 4 min. • Nennschließkraft: 90 N • Anschlusskabel: 1 m / 2x 0,5 mm² • Schutzart senkrecht: IP 43 • Überspannungsschutz: bei 230 V~ Ausführung • Maße (B x H): 42,5 x 60 mm   Passend für Ventilart: Giacomini

• Mit Stellungsanzeige oben • Stromlos geschlossen (NC) • Schutzart: IP 42 • Leistungsaufnahme: 2,5 - 3 W • max. Einschaltstrom: 0,3 A / 0,5 A • Öffnungs-/Schließzeit: ca. 3 - 4 min. • Nennschließkraft: 90 N • Anschlusskabel: 1 m / 2x 0,5 mm² • Schutzart senkrecht: IP 43 • Überspannungsschutz: bei 230 V~ Ausführung • Maße (B x H): 42,5 x 60 mm   Passend für Ventilart: Herz, Polytherm

• Mit Stellungsanzeige oben • Stromlos geschlossen (NC) • Schutzart: IP 42 • Leistungsaufnahme: 2,5 - 3 W • max. Einschaltstrom: 0,3 A / 0,5 A • Öffnungs-/Schließzeit: ca. 3 - 4 min. • Nennschließkraft: 90 N • Anschlusskabel: 1 m / 2x 0,5 mm² • Schutzart senkrecht: IP 43 • Überspannungsschutz: bei 230 V~ Ausführung • Maße (B x H): 42,5 x 60 mm   Passend für Ventilart: Dumser, Heimeier, SBK, SKV, Strawa

• Mit Stellungsanzeige vorne • Passend für Ventilart Heimeier M30 x 1,5 • Stromlos geschlossen (NC) • Schutzart: IP 54 • Leistungsaufnahme:: 1,8 W • Schließ- und Öffnungszeit: ca. 90 sek. • Nennschließkraft: 180 N • Anschlusskabel: 1 m / 2x 0,5 mm² • Maße (B x H x T): 38 x 51 x 50 mm • Hub: 3,5 mm   Marke: WATTS®

• Mit Stellungsanzeige oben • Stromlos geschlossen (NC) • Schutzart: IP 42 • Leistungsaufnahme: 2,5 - 3 W • max. Einschaltstrom: 0,3 A / 0,5 A • Öffnungs-/Schließzeit: ca. 3 - 4 min. • Nennschließkraft: 90 N • Anschlusskabel: 1 m / 2x 0,5 mm² • Schutzart senkrecht: IP 43 • Überspannungsschutz: bei 230 V~ Ausführung • Maße (B x H): 42,5 x 60 mm   Passend für Ventilart: Giacomini

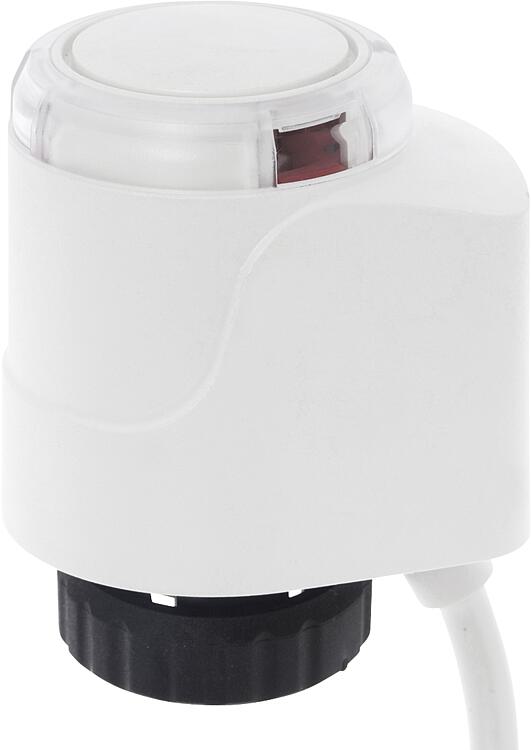

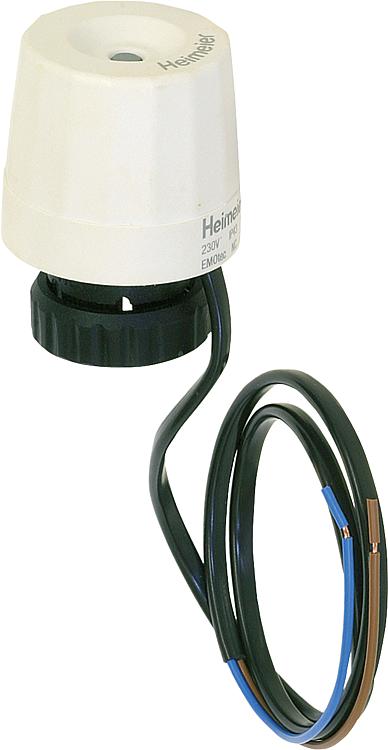

• Für HEIMEIER-Thermostat-Ventilunterteile und Dreiwege-Ventile • Rundum sichtbare Stellungsanzeige • Anschluss: M30 x 1,5 (Rändelmutter vernickelt) • Schutzart IP 54 • Leistungsaufnahme: - 2,5 W (bei 230 V), 2 W (bei 24 V) - Einschaltstrom 250 mA: 1 s (bei 230 V), 60 s (bei 24 V) • Schließ-/Öffnungszeiten: ca. 4 min. • Stellkraft: 125 N • Hub: 4,7 mm • Umgebungstemperatur: -5°C...50°C • Mediumtemperatur max.: 120°C • Anschlusskabel: 1 m, 2 x 0,75 mm² • Maße (B x H): 57 x 65,5 mm

Elektrothermischer-Stellantrieb weiß 230V stromlos offen - Für HEIMEIER-Thermostat- Ventilunterteile und Dreiwege-Ventile - Rundum sichtbare Stellungsanzeige - Anschluss: M30 x 1,5 (Rändelmutter vernickelt) - Schutzart IP 54 - Leistungsaufnahme: - 2,5 W (bei 230 V), 2 W (bei 24 V) - Einschaltstrom 250 mA: 1 s (bei 230 V) , 60 s (bei 24 V) - Schließ-/Öffnungszeiten: ca. 4 min. - Stellkraft: 125 N - Hub: 4,7 mm - Umgebungstemperatur: -5GradC... 50GradC - Mediumtemperatur max.: 120GradC - Anschlusskabel: 1 m, 2 x 0,75 mm - Maße (B x H): 57 x 65,5 mm

• Für HEIMEIER-Thermostat-Ventilunterteile und Dreiwege-Ventile • Rundum sichtbare Stellungsanzeige • Anschluss: M30 x 1,5 (Rändelmutter vernickelt) • Schutzart IP 54 • Leistungsaufnahme: - 2,5 W (bei 230 V), 2 W (bei 24 V) - Einschaltstrom 250 mA: 1 s (bei 230 V), 60 s (bei 24 V) • Schließ-/Öffnungszeiten: ca. 4 min. • Stellkraft: 125 N • Hub: 4,7 mm • Umgebungstemperatur: -5°C...50°C • Mediumtemperatur max.: 120°C • Anschlusskabel: 1 m, 2 x 0,75 mm² • Maße (B x H): 57 x 65,5 mm

• Für HEIMEIER-Thermostat-Ventilunterteile und Dreiwege-Ventile • Rundum sichtbare Stellungsanzeige • Anschluss: M30 x 1,5 (Rändelmutter vernickelt) • Schutzart IP 54 • Leistungsaufnahme: - 2,5 W (bei 230 V), 2 W (bei 24 V) - Einschaltstrom 250 mA: 1 s (bei 230 V), 60 s (bei 24 V) • Schließ-/Öffnungszeiten: ca. 4 min. • Stellkraft: 125 N • Hub: 4,7 mm • Umgebungstemperatur: -5°C...50°C • Mediumtemperatur max.: 120°C • Anschlusskabel: 1 m, 2 x 0,75 mm² • Maße (B x H): 57 x 65,5 mm

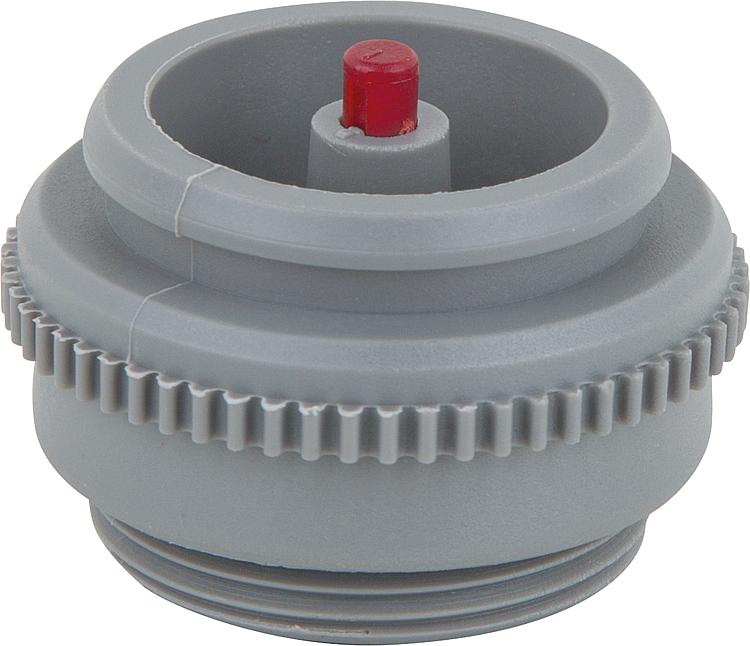

Alle Vorteile auf einem Blick: Das Ventiladapter-System VM ermöglicht die perfekte Anpassung des Stellantriebs evenes VM an fast alle Ventilunterteile und Heizkreisverteiler am Markt. Optimale Anpassung für 99% aller Ventilunterteile am Markt Für Nachrüstung, Modernisierung oder einfachen Austausch von Stellantrieben kostengünstige Lösung Einfache Handmontage ohne Werkzeug Nach Aufschrauben des Adapters einfach den EVENES-Antrieb aufstecken Technische Daten: Typ: VA 02 H Farbe: karminrot Gewinde: M30 x 15 AG

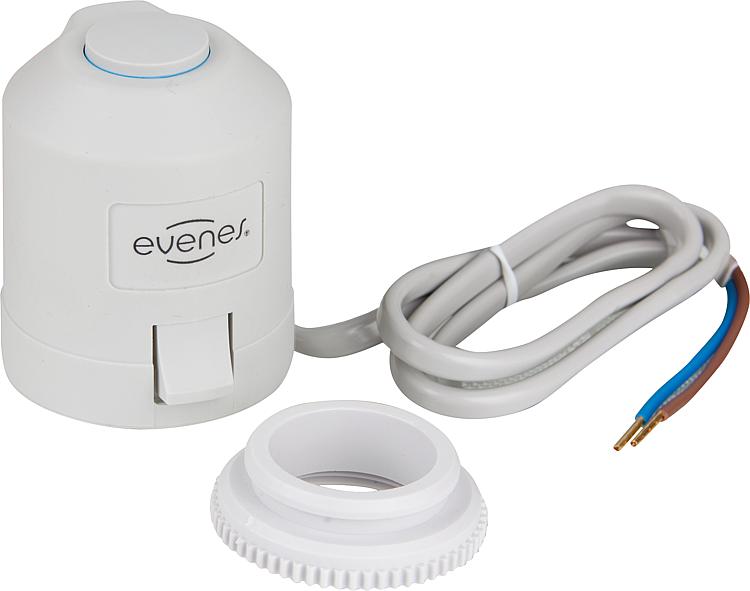

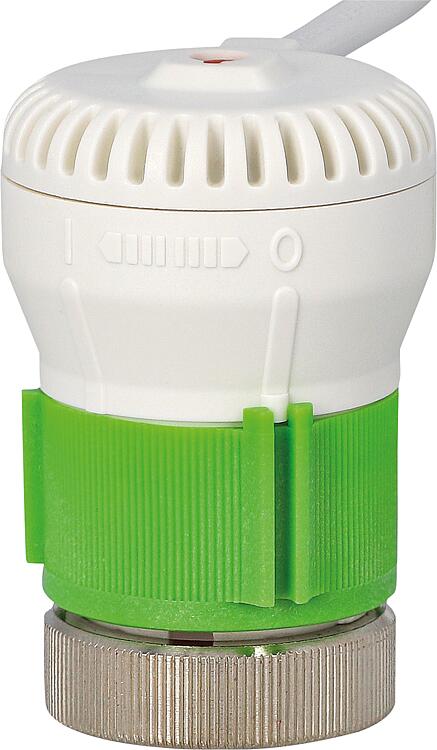

Alle Vorteile im Überblick Das Ventil-Adapter-Konzept gewährleistet die perfekte Anpassung des Antriebs an fast alle Ventilunterteile und Heizkreisverteiler am Markt. Der Antrieb VM 230 V wird einfach per Steckmontage auf den vorinstallierten Ventiladapter befestigt Funktionsanzeige: Über die Funktionsanzeige (Rundum-Anzeige) des Antriebes VM 230 V ist auf einen Blick erkennbar, ob das Ventil geöffnet oder geschlossen ist. Kompakte Bauform mit geringer Abmessung Wartungsfrei und geräuschlos Rundum Funktionsanzeige durch Farbkennzeichnung First Open Funktion (bei Ausführung stromlos geschlossen) Werkzeuglose Montage 100 % Wasserschutz bei undichten Ventilen 360° Montage Ventiladapter System Geringe Leistungsaufnahme Überspannungsschutz Lieferumfang inkl. Ventiladapter VA 80 (passend für Ventilart Heimeier) Technische Daten: Einschaltstrom max.: 300 mA (max. 200ms) Betriebsstrom: 8 mA Leistungsaufnahme: 2 W Schutzart/-klasse: IP 54 (360°)/ II Schließ-und Öffnungszeit: ca. 3 min. Hub: 4 mm Stellkraft: 100 N Umgebungstemperatur: 0-60°C Gehäuse: Polyamid/grau Anschlussleitung: 2x 0,75 mm², 1,0 Meter

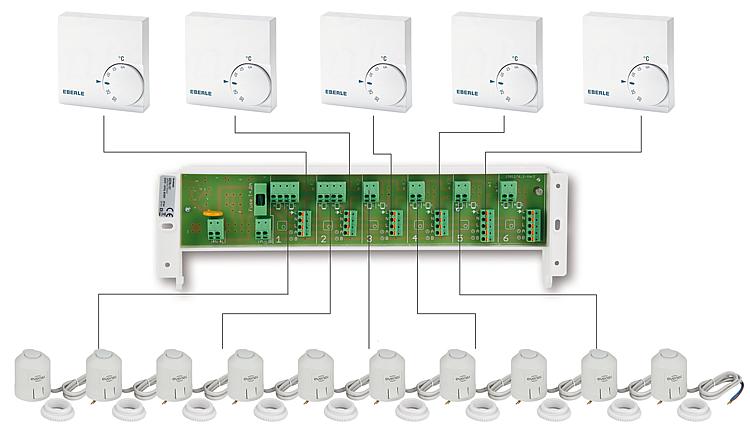

Bestehend aus: • 1 x Regelverteiler evenes ASV Basic 230: Typ ASV6-101, 230V für 6 Heizkreise max. 14 Stellantriebe • 5 x Eberle Raumtemperaturregler Serie RTR-E 6121, 5 -30°C 230 V/AC, 50/60 Hz • 10 x Stellantrieb evenes VM elektrothermisch, 230V stromlos geschl., inkl. Ad.VA80 auf M30x1,5 (passend für Ventilart Heimeier)

• Für Fußbodenheizungs-Verteiler • Mit Stellungsanzeige oben • Stromlos geschlossen (NC) • Schutzart IP 43 • Leistungsaufnahme: 3 W (Dauerbetrieb) - Einschaltphase: 90 W (bei 230 V), 9 W (bei 24 V) • Schließ-/Öffnungszeiten: ca. 3 min. • Umgebungstemperatur: 0°C...50°C • Mediumtemperatur max.: 100°C • Anschluss: M30 x 1,5 • Anschlusskabel: 1 m, 2 x 0,50 mm² • Maße (B x H): 44,5 x 58 mm

Allgemeine Informationen: Der elektrothermische Stellantrieb IMI Heimeier ist für ALLE geeignet, die auf Qualität zu einem fairen Preis nicht verzichten möchten. Technische Daten: Für Fußbodenheizungs-Verteiler Mit Stellungsanzeige oben Stromlos geschlossen (NC) Schutzart IP 43 Leistungsaufnahme: 3 W (Dauerbetrieb) Einschaltphase: 90 W (bei 230 V), 9 W (bei 24 V) Schließ-/Öffnungszeiten: ca. 3 min. Umgebungstemperatur: 0°C...50°C Mediumtemperatur max.: 100°C Anschluss: M30 x 1,5 Anschlusskabel: 1 m, 2 x 0,50 mm² Maße (B x H): 44,5 x 58 mm

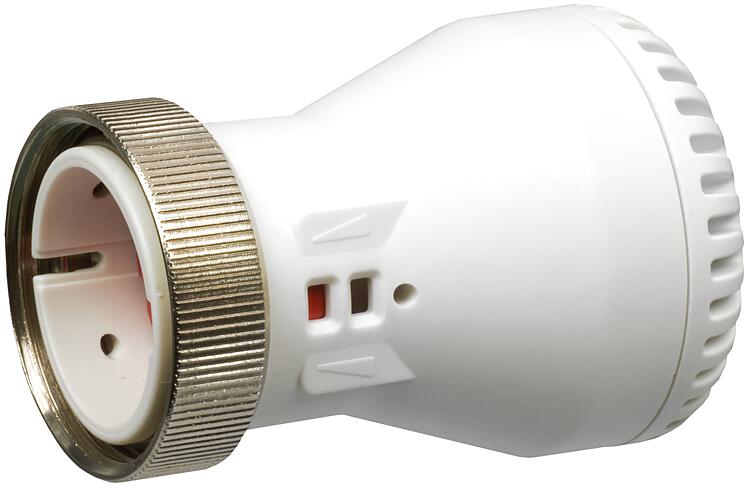

• Schutzart: IP42 • Schutzklasse: II • Elektrothermische Ventilstellantriebe für Heizungs-, Lüftungs- und Klimatechnik • Leichte Montage durch verjüngte Bauform im Befestigungsbereich • Platzsparend durch kompakte Bauweise • Ventilstellung Anzeige an 2 Positionen (oben und seitllich) • Stromlos geschlossen durch die Charakteristik • zul. Luftfeuchte: max. 95% r.H., nicht kondensierend • Funkentstörung: nach DIN EN 60730 • Leistungsaufnahme Maximal: 70 W • Befestigung: M30 x 1,5 • Material Gehäuse: Kunststoff PC • Farbe: Reinweiß

• Schutzart: IP42 • Schutzklasse: II • Elektrothermische Ventilstellantriebe für Heizungs-, Lüftungs- und Klimatechnik • Leichte Montage durch verjüngte Bauform im Befestigungsbereich • Platzsparend durch kompakte Bauweise • Ventilstellung Anzeige an 2 Positionen (oben und seitllich) • Stromlos geschlossen durch die Charakteristik • zul. Luftfeuchte: max. 95% r.H., nicht kondensierend • Funkentstörung: nach DIN EN 60730 • Leistungsaufnahme Maximal: 70 W • Befestigung: M30 x 1,5 • Material Gehäuse: Kunststoff PC • Farbe: Reinweiß

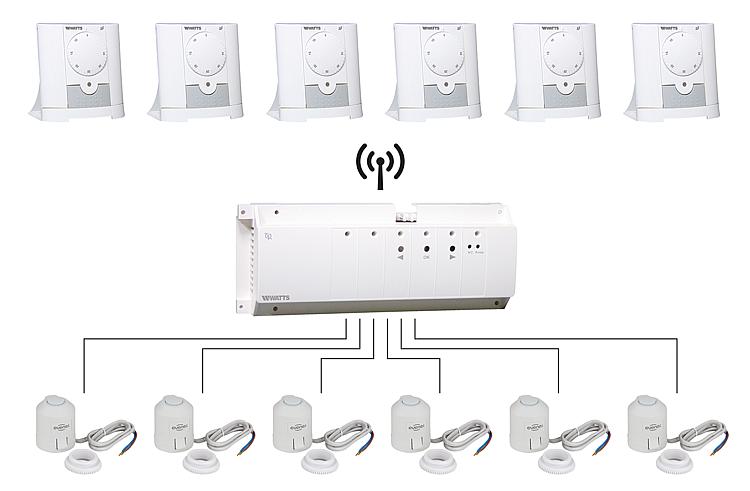

Bestehend aus: • 1 x Funk-Regelverteiler BT-M6Z02 Master (Empfänger) für bis zu 6 Zonen, Betriebsspannung: 230 V/AC, Pumpenausgang: Relais 5 A, 230 V/AC (Potentialfrei) • 6 x Funk-Raumthermostat BT-A02-RF (Sender), analog, Betriebsarten: Komfort, AUS • 6 x Stellantrieb evenes VM elektro-thermisch, 230V stromlos geschl., inkl. Adapter VA80/M30x1,5 (passend für Ventilart Heimeier)

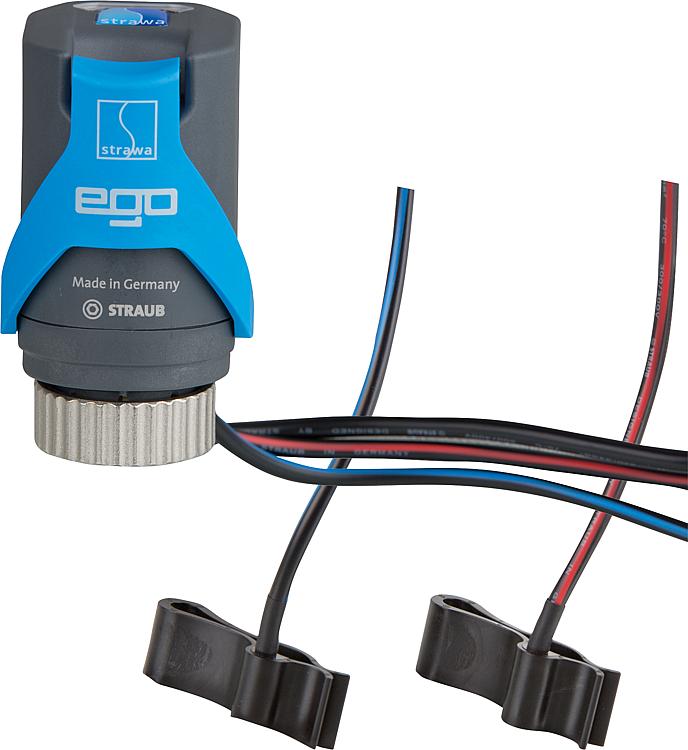

Der Regelantrieb für den perfekten hydraulischen Abgleich • Zum heizen und kühlen • Für Fußbodenheizungsverteiler mit Anschlussgewinde M30 x 1,5 • Arbeitet vollautomatisch und intelligent • Regelt permanent und bedarfsgerecht • Keine Einstellungen und Inbetriebnahme nötig • Keine Zusatzkomponenten wie z. B. Router, Gateway, zentrale Recheneinheit oder App-Steuerung nötig • Sensorik und EGO-KI bereits im Regelantrieb verbaut • EGO-KI erkennt Nutzungsverhalten und Systemumgebung selbstständig • Nie wieder aufwendige Berechnungen für den hydraulischen Abgleich • Unabhängig vom Fabrikat ist JEDER Verteiler IMMER hydraulisch abgeglichen • Funktioniert mit handelsüblichen Raumtemperaturreglern • Kein Austausch wasserführender Teile notwendig Funktion: Der Regelantrieb wird auf den Ventileinsätzen des Verteilers montiert, die Fühler an den Vor- und Rücklaufleitungen des jeweiligen Heizkreises aufgeklickt. Das Signal erhält der Regelantrieb von handelsüblichen Raumtemperaturreglern. Der EGO-KI errechnet die Solltemperatur-Spreizung in Abhängigkeit vom Nutzungsverhalten und der Systemumgebung und ist in der Lage, jede Ventilposition einzunehmen und zu halten. Nach dem Wiedereinschalten fährt der Regelantrieb in seine letzte Position und regelt von dort aus dynamisch weiter. Durch eine eingebaute LED werden Betriebszustand und Statusmeldungen durch wechselnde Farben oder Blinkcodes angezeigt. Nach einer bestimmten Anzahl von Schaltzyklen wird das Ventil kurzzeitig ganz geöffnet, um den Strömungsbereich von eventuellen Schmutzpartikeln zu reinigen. Technische Daten: • Gewindeanschluss M30 x 1,5 • Betriebsspannung 230 V • Stromlos geschlossen (NC) • Fühlerkabel für Rohraußendurchmesser 12-20 mm • EGO KI und Sensorik (bereits im Regelantrieb verbaut) • Klapphebel zum manuellen Öffnen • Einbaulage beliebig in jeder Position   Marke: strawa

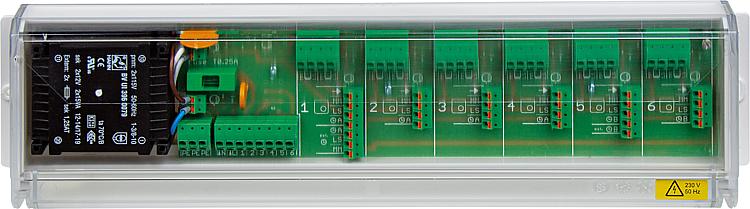

• Kompakte Bauform, damit einfach in Verteilerkästen integrierbar • Montagezeitersparnis, durch einfache und übersichtliche Klemmenbelegung • Kompatibel mit drahtgebundenen Raumthermostaten Technische Daten: • Umgebungstemperaturbereich: 0°C...50°C • Material Gehäuse: Kunststoff Abdeckung transparent • Farbe: Weiß Ausführung 24 V • Mit integriertem Trafo 230 V/AC auf 24 V/AC • Maximal 4 Stellantriebe pro Regelkreis • Absenkung der Raumtemperatur über externe Schaltuhr Technische Daten: • Überspannungsschutz: Multifuse • Betriebsspannung: 230 V/AC • Ausgangsspannung : 24 V/AC • Schutzart: IP 44 • Maße (B x H x T): 382 x 54 x 98 mm
