Gasarmaturen & Ersatzteile
• Interne Verrechnung von Verbräuchen in Industrieanlagen, Laboratorien und Prüfständen • Kontrolle und Einstellung von Brennern in Gasverbrauchseinrichtungen • Wartungsfrei durch dauergeschmierte Lager • Integrierter NF-Impulsgeber • Drehbares Rollenzählwerk • Prüfrichtlinien: PED 2018/68/EU; ATEX 2014/34/EUTechnische Daten: • Erdgas, Flüssiggas, Luft und inerte Gase(CO²) • Biogas mit Sonderzubehör möglich • Umgebungstemperatur: -25° C bis +60° C • Mediumtemperatur: -20° C bis +60° C • Einbaulage: horizontal/vertikal• Eingangsdruck pe: max. 4 bar
• Interne Verrechnung von Verbräuchen in Industrieanlagen, Laboratorien und Prüfständen • Kontrolle und Einstellung von Brennern in Gasverbrauchseinrichtungen • Wartungsfrei durch dauergeschmierte Lager • Integrierter NF-Impulsgeber • Drehbares Rollenzählwerk • Prüfrichtlinien: PED 2018/68/EU; ATEX 2014/34/EUTechnische Daten: • Erdgas, Flüssiggas, Luft und inerte Gase(CO²) • Biogas mit Sonderzubehör möglich • Umgebungstemperatur: -25° C bis +60° C • Mediumtemperatur: -20° C bis +60° C • Einbaulage: horizontal/vertikal• Für PN 16 Flansche (gemäß DIN EN 1092-1) • Eingangsdruck pe: max. 16 bar
• Interne Verrechnung von Verbräuchen in Industrieanlagen, Laboratorien und Prüfständen • Kontrolle und Einstellung von Brennern in Gasverbrauchseinrichtungen • Wartungsfrei durch dauergeschmierte Lager • Integrierter NF-Impulsgeber • Drehbares Rollenzählwerk • Prüfrichtlinien: PED 2018/68/EU; ATEX 2014/34/EUTechnische Daten: • Erdgas, Flüssiggas, Luft und inerte Gase(CO²) • Biogas mit Sonderzubehör möglich • Umgebungstemperatur: -25° C bis +60° C • Mediumtemperatur: -20° C bis +60° C • Einbaulage: horizontal/vertikal• Eingangsdruck pe: max. 4 bar
• Interne Verrechnung von Verbräuchen in Industrieanlagen, Laboratorien und Prüfständen • Kontrolle und Einstellung von Brennern in Gasverbrauchseinrichtungen • Wartungsfrei durch dauergeschmierte Lager • Integrierter NF-Impulsgeber • Drehbares Rollenzählwerk • Prüfrichtlinien: PED 2018/68/EU; ATEX 2014/34/EUTechnische Daten: • Erdgas, Flüssiggas, Luft und inerte Gase(CO²) • Biogas mit Sonderzubehör möglich • Umgebungstemperatur: -25° C bis +60° C • Mediumtemperatur: -20° C bis +60° C • Einbaulage: horizontal/vertikal• Eingangsdruck pe: max. 4 bar
• Interne Verrechnung von Verbräuchen in Industrieanlagen, Laboratorien und Prüfständen • Kontrolle und Einstellung von Brennern in Gasverbrauchseinrichtungen • Wartungsfrei durch dauergeschmierte Lager • Integrierter NF-Impulsgeber • Drehbares Rollenzählwerk • Prüfrichtlinien: PED 2018/68/EU; ATEX 2014/34/EUTechnische Daten: • Erdgas, Flüssiggas, Luft und inerte Gase(CO²) • Biogas mit Sonderzubehör möglich • Umgebungstemperatur: -25° C bis +60° C • Mediumtemperatur: -20° C bis +60° C • Einbaulage: horizontal/vertikal• Für PN 16 Flansche (gemäß DIN EN 1092-1) • Eingangsdruck pe: max. 16 bar
• Für Flüssiggas-Rohrleitungen zur Bestimmung des Rohrleitungsdurchmesser in Abhängigkeit von Rohrleitungslänge und Leistung • Aus Kunststoff Hinweis: • Nur zur Dimensionierung von Rohrleitungen ohne Gasströmungswächter geeignet

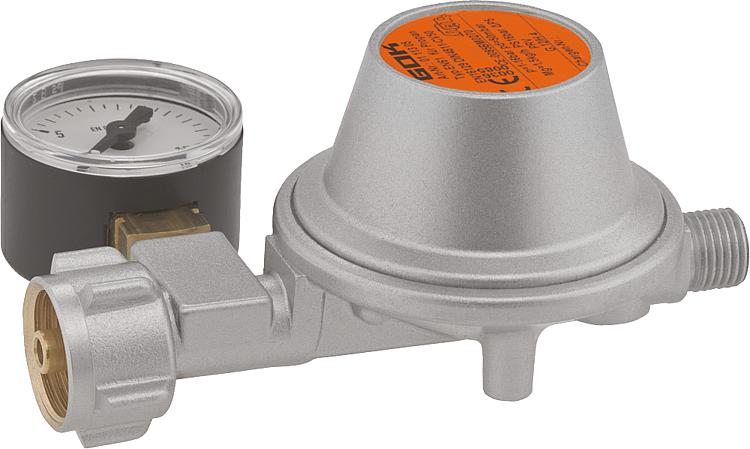

• Zum Anschluss an Flüssiggas-Flaschen bis 14 kg • KLF x DN 8 (1/4”) LH-KN • Ausgangsdruck: 50 mbar • Mit Sicherheitsabblaseventil PRV mit Entlüftungsstutzen, der gleichzeitig das Eindringen von Feuchtigkeit, z. B. Regenwasser, in das Reglerinnere verhindert • Eingangsdruck: bis 16 bar • Nenndurchfluss: 1,5 kg/h • Konformität: EU-Baumusterprüfbescheinigung DGR, GGV Hinweis: Beträgt der Betriebsdruck der Anlage 30 mbar ist gemäß der G 607 bei einem Austausch, ein Regler nach EN 16129, Anhang D zu verwenden. Für Flüssiggasanlagen in Fahrzeugen mit einem Betriebsdruck von 50 mbar besteht Bestandsschutz. Eine Umrüstpflicht auf 30 mbar besteht nicht.

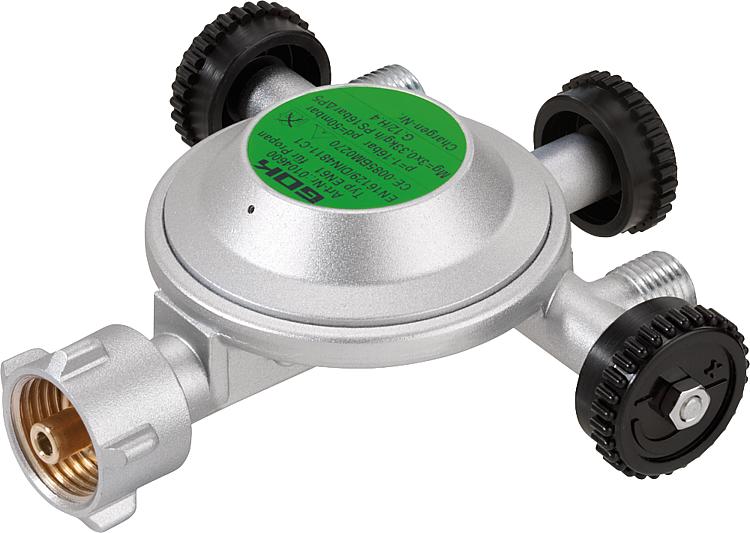

• Fest eingestellt • Zum Anschluss an Flüssiggas-Flaschen bis 14 kg • Ausgangsseitig 2 bzw. 3 Abgänge • Eingangsdruck: bis 16 bar • Nenndurchfluss: 1 kg/h • Ausgangsdruck: 50 mbar • KLF x DN 8 (1/4”) LH-KN • EU-Baumusterprüfbescheinigung DGR, GGV
• Fest eingestellt • Zum Anschluss an Flüssiggas-Flaschen bis 14 kg • Ausgangsseitig 2 bzw. 3 Abgänge • Eingangsdruck: bis 16 bar • Nenndurchfluss: 1 kg/h • Ausgangsdruck: 50 mbar • KLF x DN 8 (1/4”) LH-KN • EU-Baumusterprüfbescheinigung DGR, GGV
• Zum Anschluss an Flüssiggas-Flaschen bis 14 kg • KLF x DN 8 (1/4”) LH-KN • Ausgangsdruck: 50 mbar • Mit Sicherheitsabblaseventil PRV mit Entlüftungsstutzen, der gleichzeitig das Eindringen von Feuchtigkeit, z. B. Regenwasser, in das Reglerinnere verhindert • Eingangsdruck: bis 16 bar • Nenndurchfluss: 1,5 kg/h • Konformität: EU-Baumusterprüfbescheinigung DGR, GGV Hinweis: Beträgt der Betriebsdruck der Anlage 30 mbar ist gemäß der G 607 bei einem Austausch, ein Regler nach EN 16129, Anhang D zu verwenden. Für Flüssiggasanlagen in Fahrzeugen mit einem Betriebsdruck von 50 mbar besteht Bestandsschutz. Eine Umrüstpflicht auf 30 mbar besteht nicht.

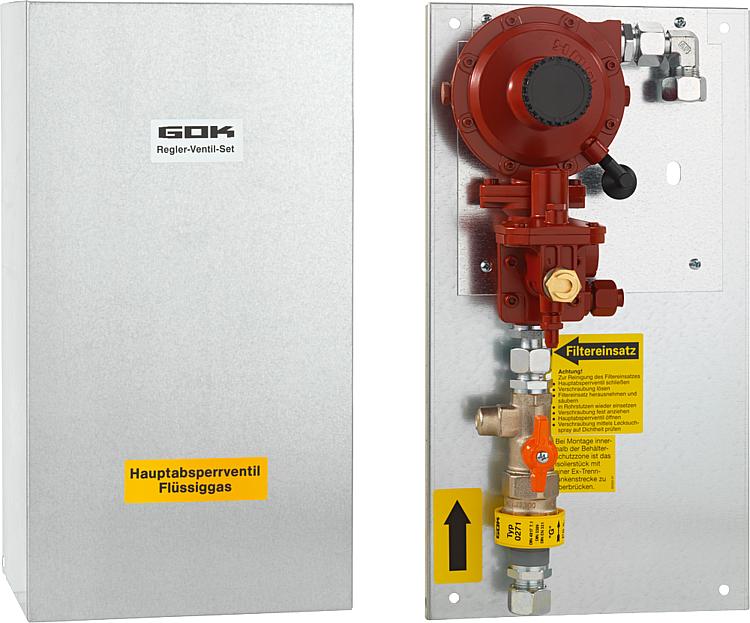

• Nur einsetzbar für die Außenmontage nach einem Vorstufenregler mit SAV-Wert = 2.0 bar • Bestehend aus: Isolierstück, Absperrventil, Gasfiltereinsatz, Trennverschraubung, Niederdruckregler 12 kg/h mit Sicherheitsabsperr- ventil OPSO (SAV) und Sicherheitsabblaseventil PRV, Zwei Übergangsstücke für Lötanschluss und Schutzkasten feuerverzinkt (H x B x T: 460 x 310 x 155 bis 215 mm) • Leistung: 12 kg/h • Eingangsdruck: 0,5 - 2,5 bar • Ausgangsdruck: 50 mbar • Ein- und Ausgangsanschluss: RVS 15 mm • Zulassungen: Einzelarmatur DIN-DVGW o. DVGW geprüft bzw. EU-Baumusterprüfbescheinigung DGR(Sicherheitsventil-Einstellwerte bei Behältern meist 15,6 bar) Gaszähler bei Propananlagen: Der Versorger liefert das Propangas in der Flüssigphase und rechnet in kg bei Flaschen oder in l bei Tankanlagen ab. Ein Gaszähler jedoch erfasst die Gasphase und zeigt m3 an. Bei mehreren Verbrauchs- einheiten mit einem Vorratsbehälter sind aufgrund gesetzlicher Forderungen alle Einheiten mit einem Zähler auszustatten, so dass die Abrechnung nach dem Verhältnis der verbrauchten m3 erfolgt. Zur Kontrolle oder in Sonderfällen lässt sich dieses Verhältnis folgendermaßen bestimmen (Werte sind temperatur- und druckabhängig): Dichte der Gasphase in kg/m3 : Dichte der Flüssigphase kg/lBeispiel: 1,97 kg/m3 : 0,51 kg/lErgebnis:3,86 l/m3
• DVGW-Baumusterprüfzertifikat • DN 8 (G 1/4“) LH-ÜM x DN 8 (G 1/4“) LH-KN
• Aus Edelstahl 1.4541 • Mit 1-facher Edelstahldraht-Umflechtung 1.4301 • Einerseits Temperguss-Verschraubung QB02S mit Innengewinde (Whitworth-Rohrgewinde DIN 2999 • Teil 1 entspr. ISO 7/1). Endhülsen aus Edelstahl 1.4301 • Hartgelötet • DIN-DVGW geprüft • Betriebsdruck max. 4 bar (bei Gas) • Diese Schlauchleitungen können miteinander verschraubt werden
• Aus Edelstahl 1.4541 • Mit 1-facher Edelstahldraht-Umflechtung 1.4301 • Einerseits Temperguss-Verschraubung QB02S mit Innengewinde (Whitworth-Rohrgewinde DIN 2999 • Teil 1 entspr. ISO 7/1). Endhülsen aus Edelstahl 1.4301 • Hartgelötet • DIN-DVGW geprüft • Betriebsdruck max. 4 bar (bei Gas) • Diese Schlauchleitungen können miteinander verschraubt werden
• Aus Edelstahl 1.4541 • Mit 1-facher Edelstahldraht-Umflechtung 1.4301 • Einerseits Temperguss-Verschraubung QB02S mit Innengewinde (Whitworth-Rohrgewinde DIN 2999 • Teil 1 entspr. ISO 7/1). Endhülsen aus Edelstahl 1.4301 • Hartgelötet • DIN-DVGW geprüft • Betriebsdruck max. 4 bar (bei Gas) • Diese Schlauchleitungen können miteinander verschraubt werden
• Aus Edelstahl 1.4541 • Mit 1-facher Edelstahldraht-Umflechtung 1.4301 • Einerseits Temperguss-Verschraubung QB02S mit Innengewinde (Whitworth-Rohrgewinde DIN 2999 • Teil 1 entspr. ISO 7/1). Endhülsen aus Edelstahl 1.4301 • Hartgelötet • DIN-DVGW geprüft • Betriebsdruck max. 4 bar (bei Gas) • Diese Schlauchleitungen können miteinander verschraubt werden
• Aus Edelstahl 1.4541 • Mit 1-facher Edelstahldraht-Umflechtung 1.4301 • Einerseits Temperguss-Verschraubung QB02S mit Innengewinde (Whitworth-Rohrgewinde DIN 2999 • Teil 1 entspr. ISO 7/1). Endhülsen aus Edelstahl 1.4301 • Hartgelötet • DIN-DVGW geprüft • Betriebsdruck max. 4 bar (bei Gas) • Diese Schlauchleitungen können miteinander verschraubt werden
• Aus Edelstahl 1.4541 • Mit 1-facher Edelstahldraht-Umflechtung 1.4301 • Einerseits Temperguss-Verschraubung QB02S mit Innengewinde (Whitworth-Rohrgewinde DIN 2999 • Teil 1 entspr. ISO 7/1). Endhülsen aus Edelstahl 1.4301 • Hartgelötet • DIN-DVGW geprüft • Betriebsdruck max. 4 bar (bei Gas) • Diese Schlauchleitungen können miteinander verschraubt werden
• Aus Edelstahl 1.4541 • Mit 1-facher Edelstahldraht-Umflechtung 1.4301 • Einerseits Temperguss-Verschraubung QB02S mit Innengewinde (Whitworth-Rohrgewinde DIN 2999 • Teil 1 entspr. ISO 7/1). Endhülsen aus Edelstahl 1.4301 • Hartgelötet • DIN-DVGW geprüft • Betriebsdruck max. 4 bar (bei Gas) • Diese Schlauchleitungen können miteinander verschraubt werden
• Aus Edelstahl 1.4541 • Mit 1-facher Edelstahldraht-Umflechtung 1.4301 • Einerseits Temperguss-Verschraubung QB02S mit Innengewinde (Whitworth-Rohrgewinde DIN 2999 • Teil 1 entspr. ISO 7/1). Endhülsen aus Edelstahl 1.4301 • Hartgelötet • DIN-DVGW geprüft • Betriebsdruck max. 4 bar (bei Gas) • Diese Schlauchleitungen können miteinander verschraubt werden
• Aus Edelstahl 1.4541 • Mit 1-facher Edelstahldraht-Umflechtung 1.4301 • Einerseits Temperguss-Verschraubung QB02S mit Innengewinde (Whitworth-Rohrgewinde DIN 2999 • Teil 1 entspr. ISO 7/1). Endhülsen aus Edelstahl 1.4301 • Hartgelötet • DIN-DVGW geprüft • Betriebsdruck max. 4 bar (bei Gas) • Diese Schlauchleitungen können miteinander verschraubt werden
• Aus Edelstahl 1.4541 • Mit 1-facher Edelstahldraht-Umflechtung 1.4301 • Einerseits Temperguss-Verschraubung QB02S mit Innengewinde (Whitworth-Rohrgewinde DIN 2999 • Teil 1 entspr. ISO 7/1). Endhülsen aus Edelstahl 1.4301 • Hartgelötet • DIN-DVGW geprüft • Betriebsdruck max. 4 bar (bei Gas) • Diese Schlauchleitungen können miteinander verschraubt werden
• Aus Edelstahl 1.4541 • Mit 1-facher Edelstahldraht-Umflechtung 1.4301 • Einerseits Temperguss-Verschraubung QB02S mit Innengewinde (Whitworth-Rohrgewinde DIN 2999 • Teil 1 entspr. ISO 7/1). Endhülsen aus Edelstahl 1.4301 • Hartgelötet • DIN-DVGW geprüft • Betriebsdruck max. 4 bar (bei Gas) • Diese Schlauchleitungen können miteinander verschraubt werden
• Aus Edelstahl 1.4541 • Mit 1-facher Edelstahldraht-Umflechtung 1.4301 • Einerseits Temperguss-Verschraubung QB02S mit Innengewinde (Whitworth-Rohrgewinde DIN 2999 • Teil 1 entspr. ISO 7/1). Endhülsen aus Edelstahl 1.4301 • Hartgelötet • DIN-DVGW geprüft • Betriebsdruck max. 4 bar (bei Gas) • Diese Schlauchleitungen können miteinander verschraubt werden
