Gasarmaturen & Ersatzteile
• Mit Sicherheitsabsperrventil OPSO (SAV) zum Anschluss an Flüssiggasflaschen 33 kg • Mit Sicherheitsabblaseventil PRV • Mit Prüfanschluss • Mit Insektenschutzvorrichtung • Mit höhenverstellbarer Abstütz-vorrichtung • Passender Schlauch: 58 001 90 • Eingang: Großflaschenanschluss • Ausgang: DN 15 (1/2“) LH-KN • Ausgangsdruck: 50 mbar • Leistung: 4 kg/h • Zulassungen: EU-Baumusterprüfbescheinigung DGR

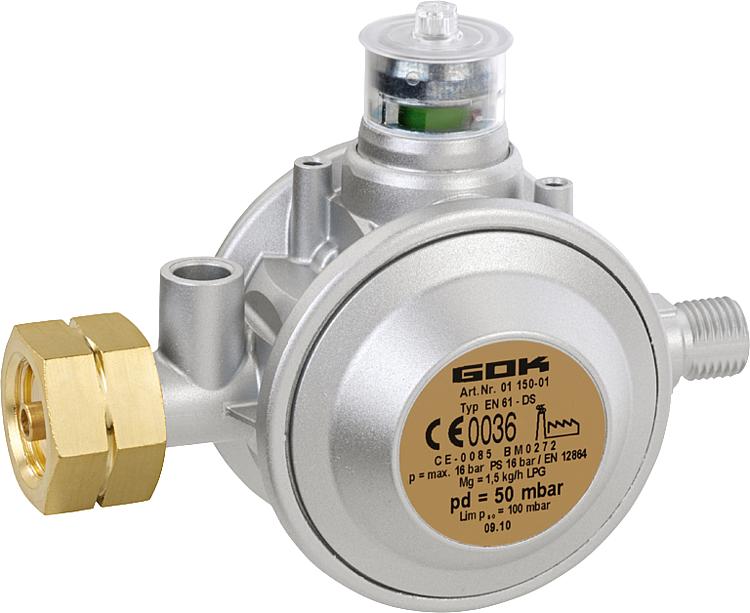

• Mit integrierter Überdrucksicherung ÜDS zur Absicherung • Sichtanzeige (grün/rot) mit optischem Signal (rot) bei Ausgangsdrücken über 80 mbar • PS 16 Anschlüsse: • Eingang Kombi-A für Flaschen 5/11/33 kg • Ausgang DN 8 (1/4“) LH-KN • Ausgangsdruck: 50 mbar • Leistung: 1,5 kg/h Zulassung: • Konformität: EU-Baumusterprüfbescheinigung DGR

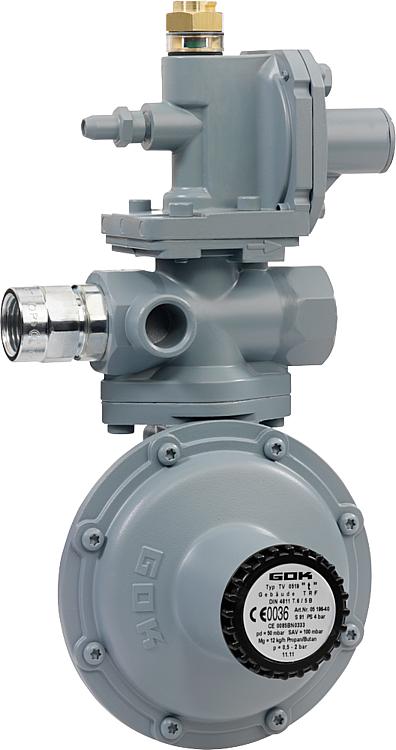

• Fest eingestellt für Innenmontage in Verbindung mit einem Vorstufenregler (58 004 28) • Mit Sicherheitsabsperrventil OPSO (SAV) und zusätzlicher Sicherheitsmembrane, hierdurch entfällt das Sicherheits-abblaseventil PRV und eine Ableitung des Überdruckes ins Freie ist nicht erforderlich! • Mit thermischer Absperreinrichtung TAE zur selbsttätigen Absperrung des Gasdurchflusses bei Temperaturanstieg über 100°C • Eingang: DN 15 (1/2") IG • Ausgang: DN 20 (3/4") IG • Ausgangsdruck: 50 mbar • Eingangsdruck: 0,5 - 2,5 bar • Leistung: 12 kg/h • Konformität: EU-Baumusterprüfbescheinigung DGR, GGV(Sicherheitsventil-Einstellwerte bei Behältern meist 15,6 bar) Gaszähler bei Propananlagen: Der Versorger liefert das Propangas in der Flüssigphase und rechnet in kg bei Flaschen oder in l bei Tankanlagen ab. Ein Gaszähler jedoch erfasst die Gasphase und zeigt m3 an. Bei mehreren Verbrauchs- einheiten mit einem Vorratsbehälter sind aufgrund gesetzlicher Forderungen alle Einheiten mit einem Zähler auszustatten, so dass die Abrechnung nach dem Verhältnis der verbrauchten m3 erfolgt. Zur Kontrolle oder in Sonderfällen lässt sich dieses Verhältnis folgendermaßen bestimmen (Werte sind temperatur- und druckabhängig): Dichte der Gasphase in kg/m3 : Dichte der Flüssigphase kg/lBeispiel: 1,97 kg/m3 : 0,51 kg/lErgebnis:3,86 l/m3

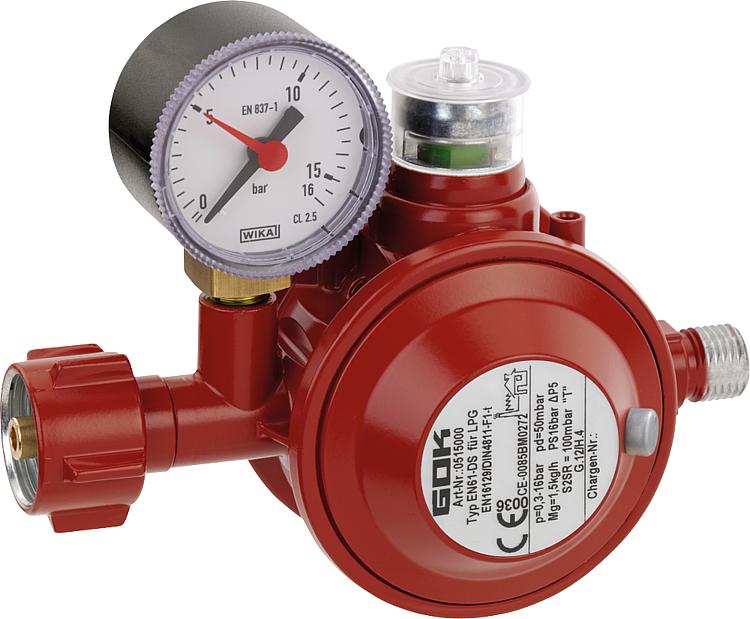

• Überdrucksicherheitseinrichtung S2SR (ÜDS) zur Absicherung der Verbrauchsgeräte vor unzulässig hohem Druck • Sichtanzeige (grün/rot) mit optischem Signal (rot) bei Ausgangsdrücken über 80 mbar • Thermische Absperreinrichtung TAE, zur selbsttätigen Absperrung des Gasdurchflusses bei Temperaturanstieg auf über 100°C • Manometer zur Dichtheitsprüfung der Anlage • Leistung: 1,5 kg/h • KLF x G DN 8 (1/4") LH-KN • Konformität: EU-Baumusterprüfbescheinigung DGR, GGV Hinweis: Druckregler mit dem Ausgangsdruck 29 (30) mbar sind nicht für den Einsatz in Deutschland geeignet!

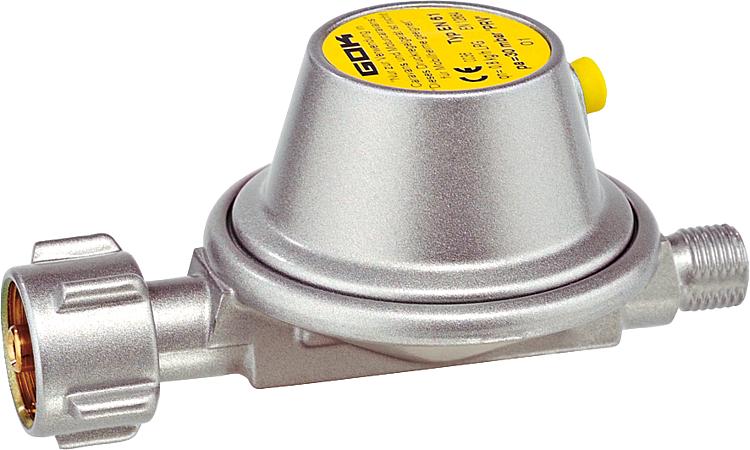

• Zum Anschluss an Gasflaschen, zur Druckregelung auf den Nenndruck des Gasgerätes • KLF x G 1/4 LH-KN • Ausgangsdruck: 30 mbar Bestehend aus: • Niederdruckregler mit integrierter Sicherheitseinrichtung gegen Überdruck • Ausführung Typ EN61DS entspricht den berufsgenossenschaftlichen Anforde- rungen (BGV D34) und ist für den Einsatz in gewerblich genutzten Caravans und Motorcaravans geeignet • Konformität: EU-Baumusterprüfbescheinigung DGR, GGV (EN 16129, Anhang D) Hinweis: • Die Auswahl der Leistungsstufe muss nach Addition aller Geräte-Nenndurchflüsse erfolgen
• Zum Anschluss an Gasflaschen, zur Druckregelung auf den Nenndruck des Gasgerätes • KLF x G 1/4 LH-KN • Ausgangsdruck: 30 mbar Bestehend aus: • Niederdruckregler mit integrierter Sicherheitseinrichtung gegen Überdruck • Ausführung Typ EN61DS entspricht den berufsgenossenschaftlichen Anforde- rungen (BGV D34) und ist für den Einsatz in gewerblich genutzten Caravans und Motorcaravans geeignet • Konformität: EU-Baumusterprüfbescheinigung DGR, GGV (EN 16129, Anhang D) Hinweis: • Die Auswahl der Leistungsstufe muss nach Addition aller Geräte-Nenndurchflüsse erfolgen
• Zum Anschluss an Gasflaschen, zur Druckregelung auf den Nenndruck des Gasgerätes • KLF x G 1/4 LH-KN • Ausgangsdruck: 30 mbar Bestehend aus: • Niederdruckregler mit integrierter Sicherheitseinrichtung gegen Überdruck • Ausführung Typ EN61DS entspricht den berufsgenossenschaftlichen Anforde- rungen (BGV D34) und ist für den Einsatz in gewerblich genutzten Caravans und Motorcaravans geeignet • Konformität: EU-Baumusterprüfbescheinigung DGR, GGV (EN 16129, Anhang D) Hinweis: • Die Auswahl der Leistungsstufe muss nach Addition aller Geräte-Nenndurchflüsse erfolgen

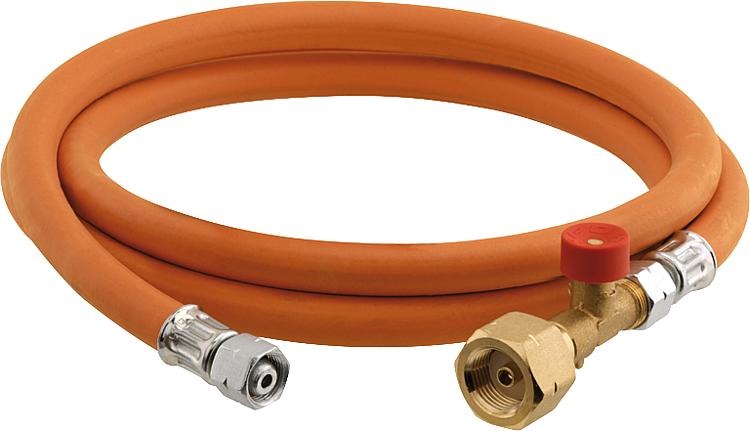

• Anschluss direkt am Vorstufenregler zur Notversorgung der Flüssiggas-Behälteranlage aus einer Gasflasche • Einspeisung erfolgt direkt in den Vorstufenregler mit Notversorgungsanschluss DN 10 (3/8“) links ÜM • Bestehend aus: - Schlauchbruchsicherung Komb.-A x DN 10 (3/8“) links AG - Verbindungsschlauch beiderseits DN 10 (3/8“) links ÜM x 2000 mm lang, • Passend für Regler Best.-Nr.: 58 001 02, 58 001 05, 58 001 89, 58 001 18

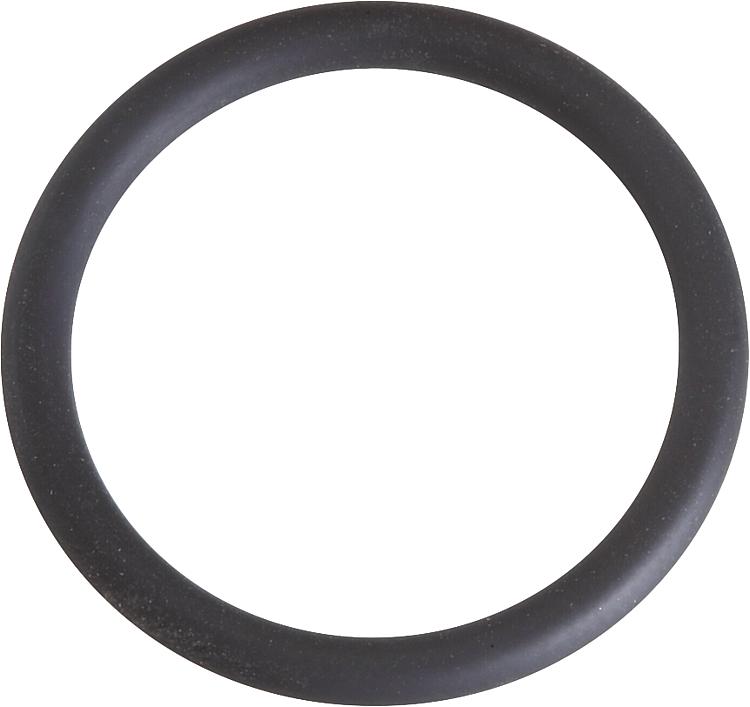

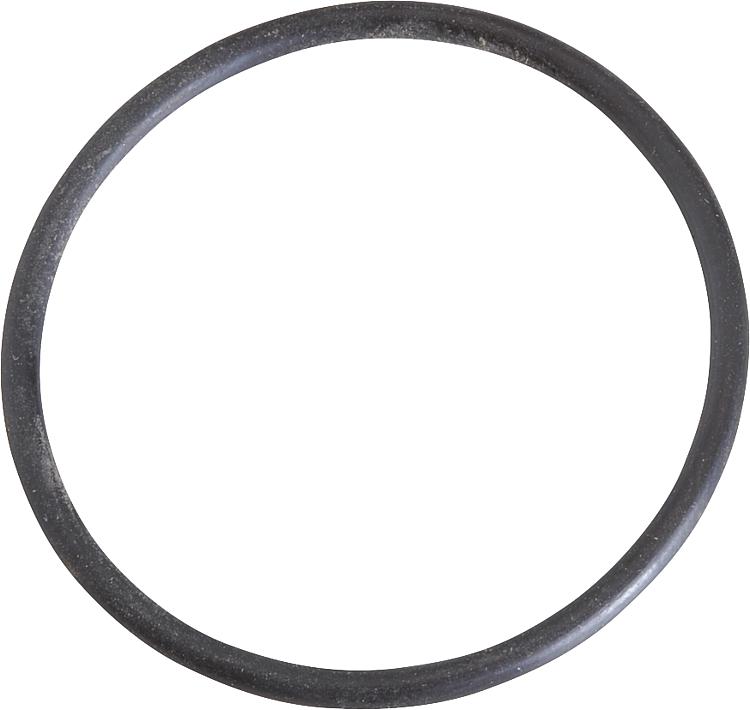

• Passend für: 820/822/828/824-825 • Maße: ø 31,7 x 1,7 mm • Ref.-Nr.: 0.925.054

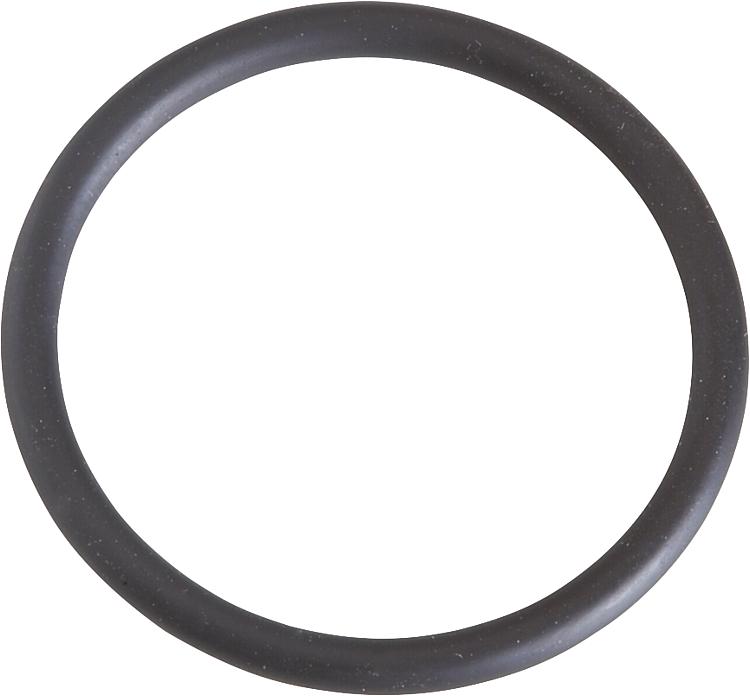

• Passend für: Serie 830 • Ref.-Nr.: 0.925.028

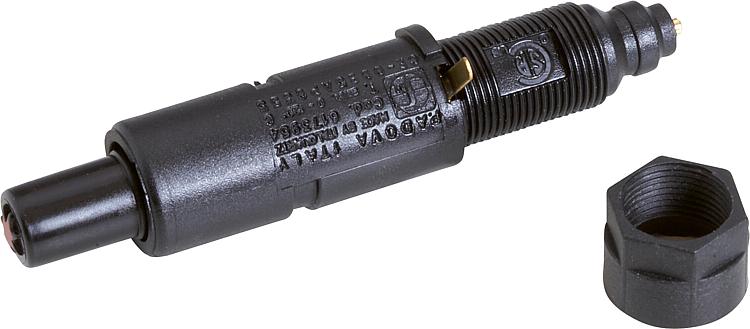

• Passend für: 820/824-825 • Ref.-Nr.: 0.073.953

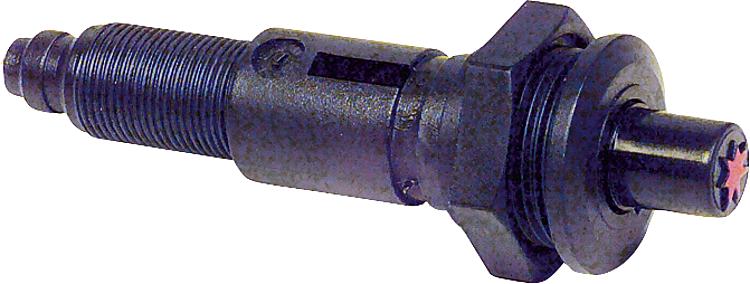

• Mit Kontermutter • Gewinde: M 22 x 1,5/M 14 x 1 • Ref.-Nr.: 0.073.952
Schlauchbruchsicherungen verhindern einen unzulässig hohen Gasaustritt bei Beschädigung oder Lösen der Schlauchleitung und schließen den Gasdurchgang ab, sobald die vorgeschriebene Betriebsmenge überschritten wird max. 10% über Nenndurchfluss. Montage zwischen Regler und Schlauchleitung. Gewerblich bei einer Schlauchlänge ab >400 mm und Privat ab >1500 mm. Ausschließlich im Freien.• Abgang 45° • Für Gewerbe und Industrie • Eingang: DN 10 (G 3/8”) LH-ÜM • Ausgang: DN 10 (G 3/8”) LH-KN • DIN DVGW geprüft

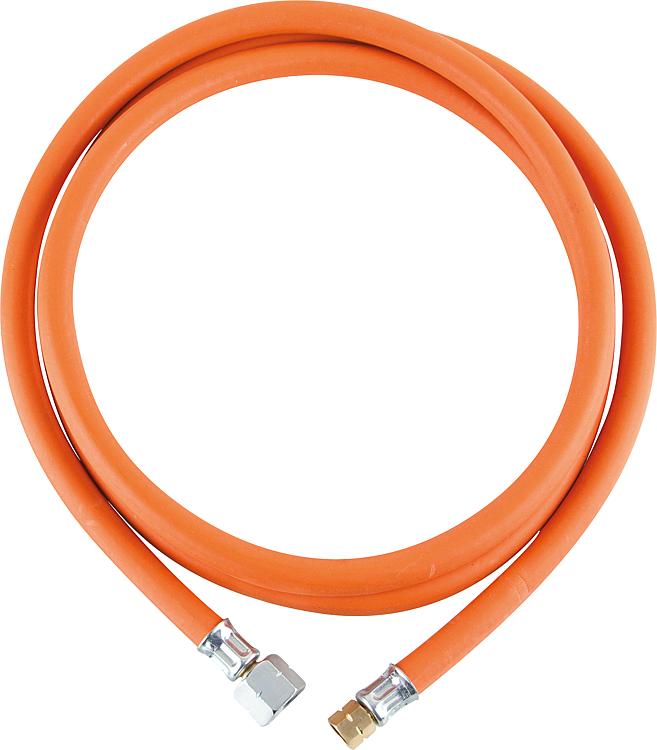

• Anschluss: ÜM M 10 x 1L, LH-ÜM R 3/8” L • PS 30 bar• DIN DVWG geprüft
• Gehäuse aus Messing • Rückzündsicher • Zur Entlüftung der Gasregelstrecke

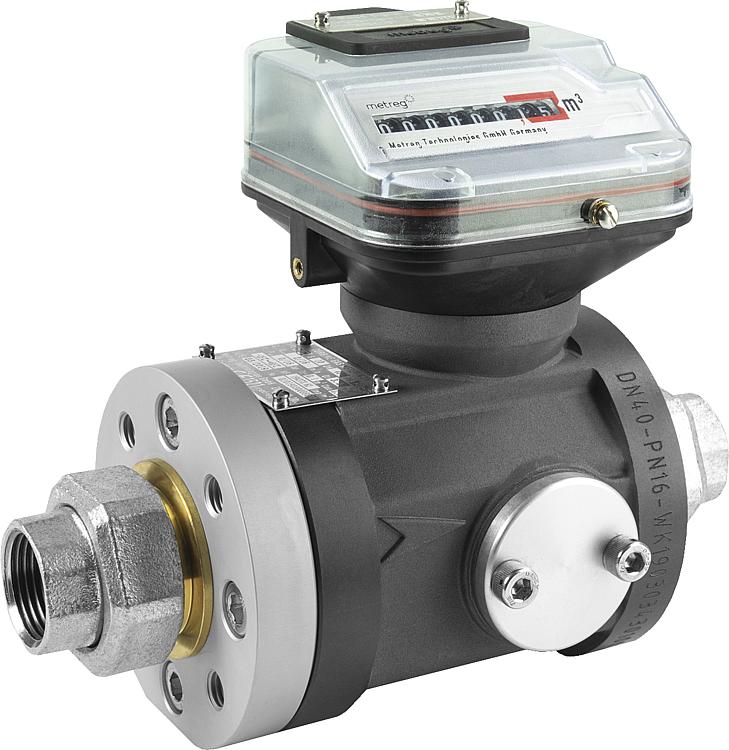

• Interne Verrechnung von Verbräuchen in Industrieanlagen, Laboratorien und Prüfständen • Kontrolle und Einstellung von Brennern in Gasverbrauchseinrichtungen • Wartungsfrei durch dauergeschmierte Lager • Integrierter NF-Impulsgeber • Drehbares Rollenzählwerk • Prüfrichtlinien: PED 2018/68/EU; ATEX 2014/34/EUTechnische Daten: • Erdgas, Flüssiggas, Luft und inerte Gase(CO²) • Biogas mit Sonderzubehör möglich • Umgebungstemperatur: -25° C bis +60° C • Mediumtemperatur: -20° C bis +60° C • Einbaulage: horizontal/vertikal• Eingangsdruck pe: max. 4 bar

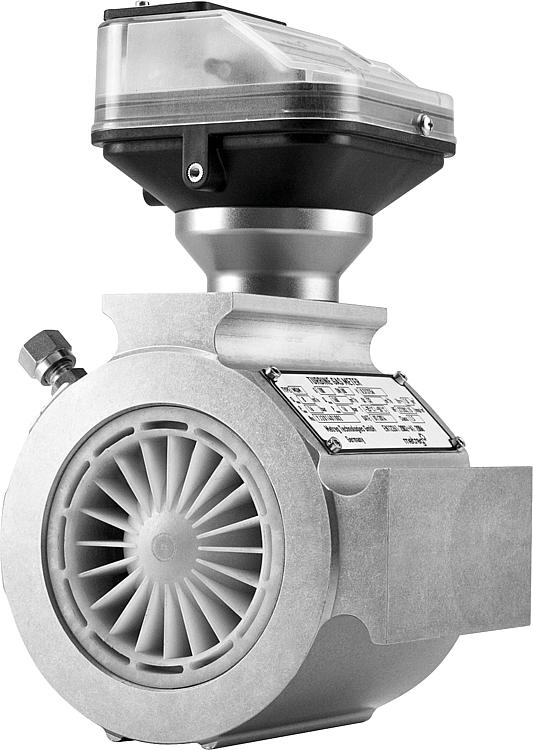

• Interne Verrechnung von Verbräuchen in Industrieanlagen, Laboratorien und Prüfständen • Kontrolle und Einstellung von Brennern in Gasverbrauchseinrichtungen • Wartungsfrei durch dauergeschmierte Lager • Integrierter NF-Impulsgeber • Drehbares Rollenzählwerk • Prüfrichtlinien: PED 2018/68/EU; ATEX 2014/34/EUTechnische Daten: • Erdgas, Flüssiggas, Luft und inerte Gase(CO²) • Biogas mit Sonderzubehör möglich • Umgebungstemperatur: -25° C bis +60° C • Mediumtemperatur: -20° C bis +60° C • Einbaulage: horizontal/vertikal• Für PN 16 Flansche (gemäß DIN EN 1092-1) • Eingangsdruck pe: max. 16 bar
• Interne Verrechnung von Verbräuchen in Industrieanlagen, Laboratorien und Prüfständen • Kontrolle und Einstellung von Brennern in Gasverbrauchseinrichtungen • Wartungsfrei durch dauergeschmierte Lager • Integrierter NF-Impulsgeber • Drehbares Rollenzählwerk • Prüfrichtlinien: PED 2018/68/EU; ATEX 2014/34/EUTechnische Daten: • Erdgas, Flüssiggas, Luft und inerte Gase(CO²) • Biogas mit Sonderzubehör möglich • Umgebungstemperatur: -25° C bis +60° C • Mediumtemperatur: -20° C bis +60° C • Einbaulage: horizontal/vertikal• Eingangsdruck pe: max. 4 bar
• Interne Verrechnung von Verbräuchen in Industrieanlagen, Laboratorien und Prüfständen • Kontrolle und Einstellung von Brennern in Gasverbrauchseinrichtungen • Wartungsfrei durch dauergeschmierte Lager • Integrierter NF-Impulsgeber • Drehbares Rollenzählwerk • Prüfrichtlinien: PED 2018/68/EU; ATEX 2014/34/EUTechnische Daten: • Erdgas, Flüssiggas, Luft und inerte Gase(CO²) • Biogas mit Sonderzubehör möglich • Umgebungstemperatur: -25° C bis +60° C • Mediumtemperatur: -20° C bis +60° C • Einbaulage: horizontal/vertikal• Für PN 16 Flansche (gemäß DIN EN 1092-1) • Eingangsdruck pe: max. 16 bar
