Kleinraumventilatoren & Zubehör

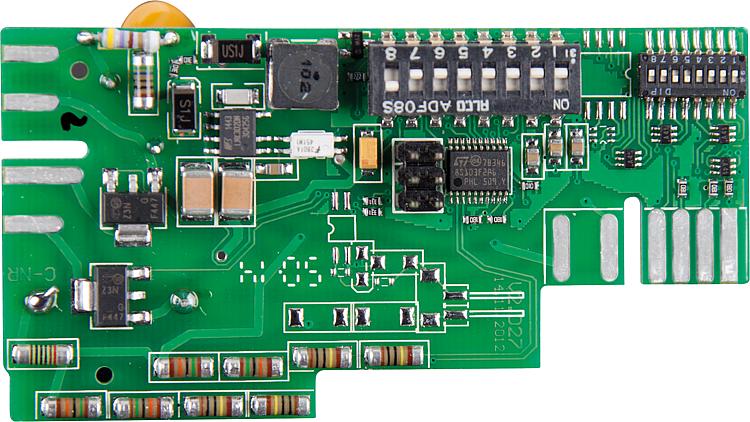

Nachlaufmodul Limodor C-NR einstellbarer Nachlauf und Ein- schaltverzögerung - Das steckbare Nachlaufmodul ist für alle Geräte der Serie compact geeignet (1-stufig und 2-stufig) - In Verbindung mit einem 2-stufigen Lüfter ist ein Betrieb in einer verminderten Leistungsstufe möglich (Inversbetrieb) - Freier Steckplatz für ein Zusatzmodul (z.B Intervall oder Feuchtesensor) - Einfache Programmierung über DIP Schalter , Technische Daten: - Nachlauf einstellbar von 2 bis 30 min. - Einschaltverzögerung einstellbar von 0,5 bis 3,5 min.

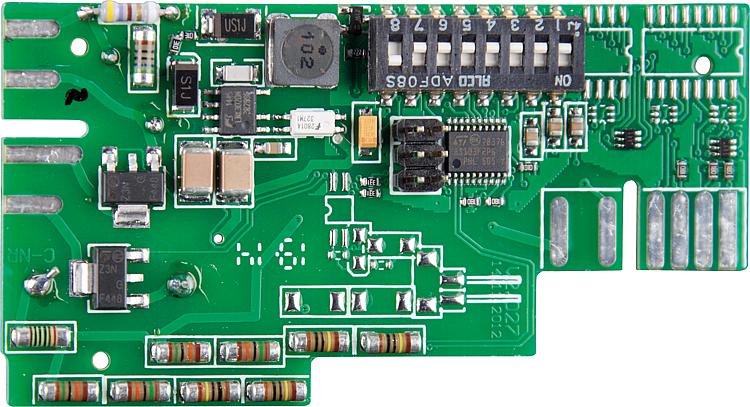

Nachlaufmodul Limodor C-NR/IV einstellbarer Nachl.,Einschalt- verzög., Intervallz - Das steckbare Nachlaufmodul ist für alle 2-stufigen Geräte der Serie compact geeignet - Freier Steckplatz für ein Zusatzmodul (Feuchtesensor) - Einfache Programmierung über DIP Schalter, Technische Daten: - Intervallbetrieb (wählbar): Lüfter läuft jede zweite Stunde für 60 min im Teillastbetrieb - Nachlauf einstellbar von 2 bis 30 min. - Einschaltverzögerung einstellbar von 0,5 bis 3,5 min.

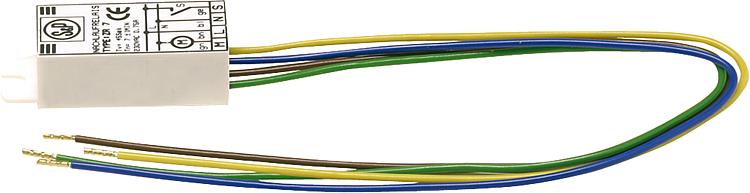

Nachlaufrelais Typ ZR-7 230V, 50HZ Nachlaufzeit ca. 7 min. - Zur Nachlaufsteuerung von Ventilatoren die vorzugsweise im Bad und WC-Bereich eingesetzt werden (Nachlaufzeit ca. 7 min.) - Die Aktivierung erfolgt über externen Schalter (z.B. Licht) - Spannung: 230 V - Einschaltverzögerung: ca. 60 s - Belastbar bis 0,75 A - Montage hinter Schaltereinsatz in UP- Dosen oder Geräten

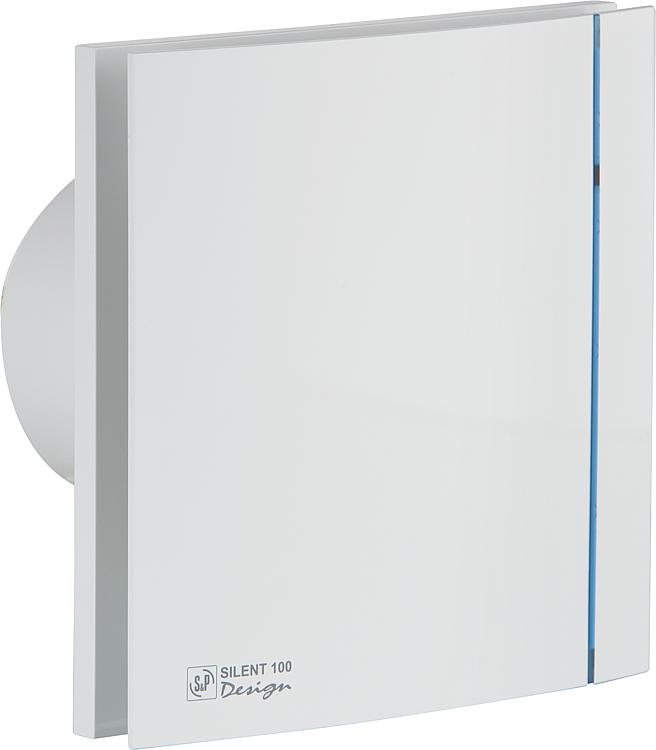

S+P Kleinraumventilator SILENT - 100 DESIGN CRZ Einsatzbereich - für Bad, WC, Vorratsräume, Abstellräume - Entlüftung innenliegender Räume - Einbaulage: Decke / Wand - Montage direkt über die Außenwand, Technische Daten: - Bauweise: Halbradial - Fördervolumen: 80 m /h - Druck max.: 18 PA - Schalldruck 26,5 dB(A) - Spannung: 230 V/50 Hz - Leistungsaufnahme: 8 W - Schutzklasse II - Schutzart: IP45 - Fördertemperatur max.: 40GradC - Nennweite: 100 mm - Drehzahlsteuerbar: nein - Rückluftsperre - Betriebsleuchte
S+P Kleinraumventilator SILENT - 100 DESIGN CZ Technische Daten: - Bauweise: Halbradial - Fördervolumen: 80 m /h - Druck max.: 18 PA - Schalldruck 26,5 dB(A) - Spannung: 230 V/50 Hz - Leistungsaufnahme: 8 W - Schutzklasse II - Schutzart: IP45 - Fördertemperatur max.: 40GradC - Nennweite: 100 mm - Drehzahlsteuerbar: nein - Rückluftsperre - Betriebsleuchte, Einsatzbereich - für Bad, WC, Vorratsräume, Abstellräume - Entlüftung innenliegender Räume - Einbaulage: Decke / Wand - Montage direkt über die Außenwand
Steuermodul DTM Einschaltverzögerung + Nachlauf für Icon Typ TM - Nachlauf einstellbar 2 - 45 min Typ HTM - Feuchtesteuerung einstellbar 40 - 90% r.F. - Nachlauf einstellbar 2 - 45 min - Mit Zugschnurschalter (entfernbar) Typ PRTM - Bewegungsmelder - Nachlauf einstellbar 2 - 45 min Typ PRHTM - Bewegungsmelder - Feuchtesteuerung einstellbar 40 - 90% r.F. - Nachlauf einstellbar 2 - 45 min Typ DTM - Einschaltverzögerung - Nachlauf 2 45 min, - Optionales Steuermodul für alle Icon Kleinraumventilatoren - Einfache Montage über Klicksystem , - Optionales Steuermodul für alle Icon Kleinraumventilatoren - Einfache Montage über Klicksystem , - Nachlauf einstellbar 2 bis 45 min
• Inklusiv Innenfassade • Kombinierbar mit Gebläseeinheit EC-G

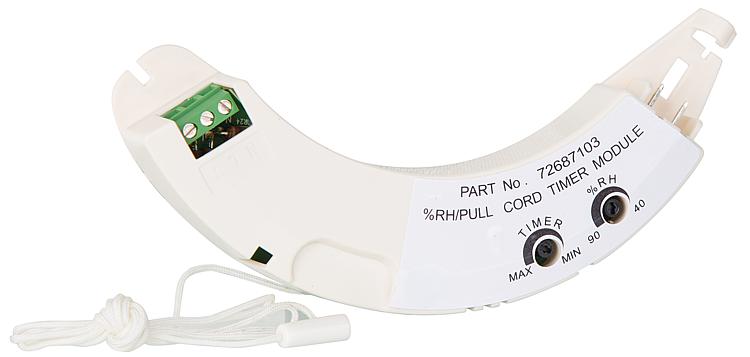

Steuermodul HTM Feuchteverlauf + Nachlauf für Icon - Feuchtesteuerung einstellbar 40% bis 90% r.F - Nachlauf einstellbar 2 bis 45 min - mit Zugschnurschalter (entfernbar) , - Optionales Steuermodul für alle Icon Kleinraumventilatoren - Einfache Montage über Klicksystem , - Optionales Steuermodul für alle Icon Kleinraumventilatoren - Einfache Montage über Klicksystem , Typ TM - Nachlauf einstellbar 2 - 45 min Typ HTM - Feuchtesteuerung einstellbar 40 - 90% r.F. - Nachlauf einstellbar 2 - 45 min - Mit Zugschnurschalter (entfernbar) Typ PRTM - Bewegungsmelder - Nachlauf einstellbar 2 - 45 min Typ PRHTM - Bewegungsmelder - Feuchtesteuerung einstellbar 40 - 90% r.F. - Nachlauf einstellbar 2 - 45 min Typ DTM - Einschaltverzögerung - Nachlauf 2 45 min

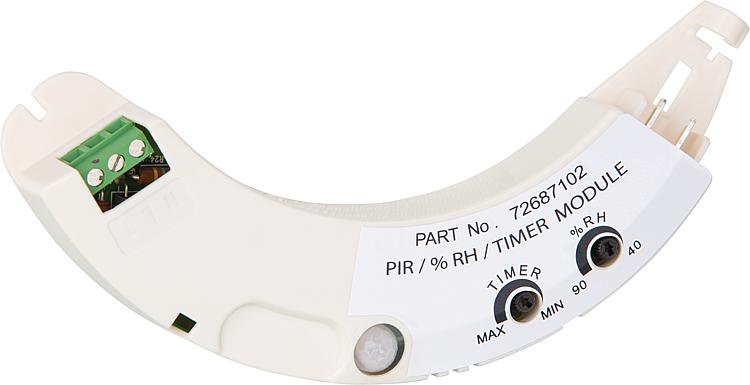

Steuermodul PRHTM Bewegung + Feuchte + Nachlauf für Icon - Optionales Steuermodul für alle Icon Kleinraumventilatoren - Einfache Montage über Klicksystem , - Bewegungsmelder - Feuchtesteuerung einstellbar 40% bis 90% r.F - Nachlauf einstellbar 2 bis 45 min , - Optionales Steuermodul für alle Icon Kleinraumventilatoren - Einfache Montage über Klicksystem , Typ TM - Nachlauf einstellbar 2 - 45 min Typ HTM - Feuchtesteuerung einstellbar 40 - 90% r.F. - Nachlauf einstellbar 2 - 45 min - Mit Zugschnurschalter (entfernbar) Typ PRTM - Bewegungsmelder - Nachlauf einstellbar 2 - 45 min Typ PRHTM - Bewegungsmelder - Feuchtesteuerung einstellbar 40 - 90% r.F. - Nachlauf einstellbar 2 - 45 min Typ DTM - Einschaltverzögerung - Nachlauf 2 45 min

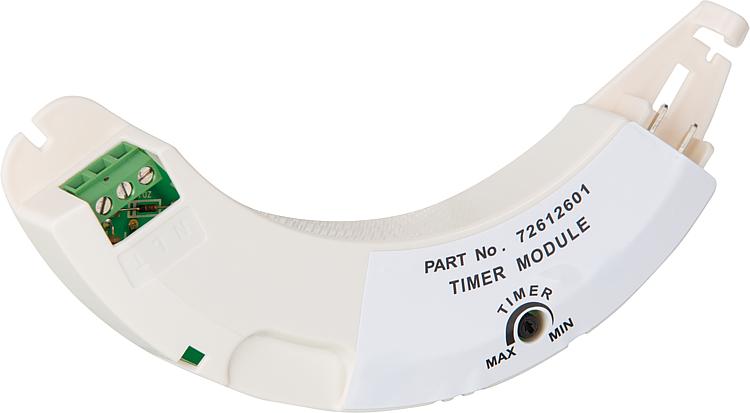

Steuermodul TM Nachlauf einstellbar 2- 45min, für Icon - Optionales Steuermodul für alle Icon Kleinraumventilatoren - Einfache Montage über Klicksystem , - Nachlauf einstellbar 2 bis 45 min, Typ TM - Nachlauf einstellbar 2 - 45 min Typ HTM - Feuchtesteuerung einstellbar 40 - 90% r.F. - Nachlauf einstellbar 2 - 45 min - Mit Zugschnurschalter (entfernbar) Typ PRTM - Bewegungsmelder - Nachlauf einstellbar 2 - 45 min Typ PRHTM - Bewegungsmelder - Feuchtesteuerung einstellbar 40 - 90% r.F. - Nachlauf einstellbar 2 - 45 min Typ DTM - Einschaltverzögerung - Nachlauf 2 45 min, - Optionales Steuermodul für alle Icon Kleinraumventilatoren - Einfache Montage über Klicksystem

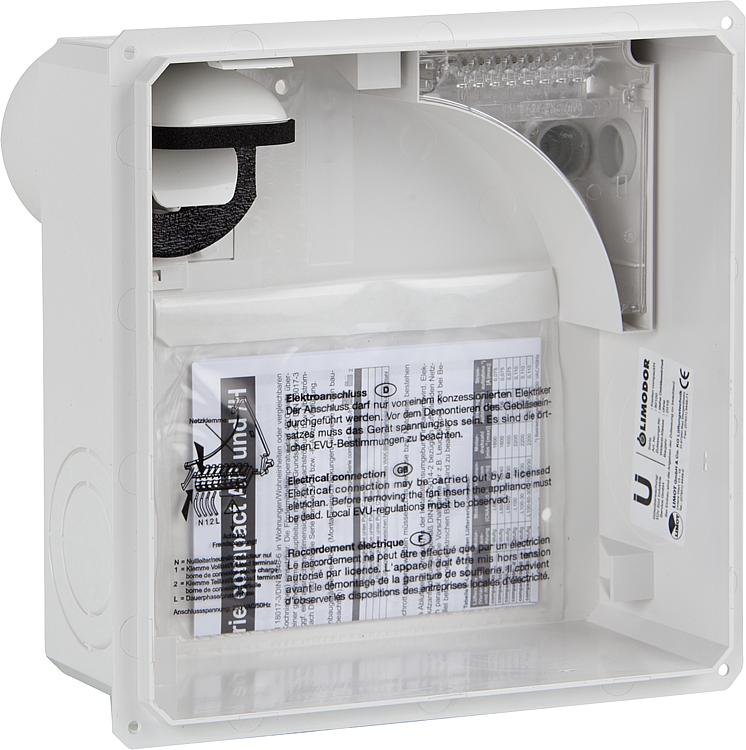

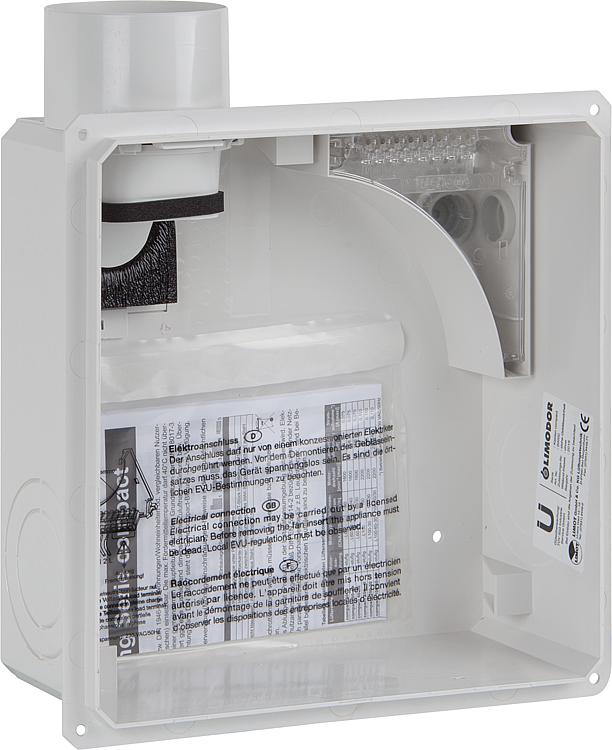

Unterputzgehäuse Limodor compact Abluftstutzen DN80, seitlich - Kompatibel mit allen Gebläseeinheiten der Serie compact - Ausblasstutzen NW 80, nach oben links, rechts oben, unten rechts oder links unten drehbar - Leckluftdichte Rückschlagklappe - Einbaulage: Wand/Decke, - Standardausführung - Seitlicher Ausblasstutzen

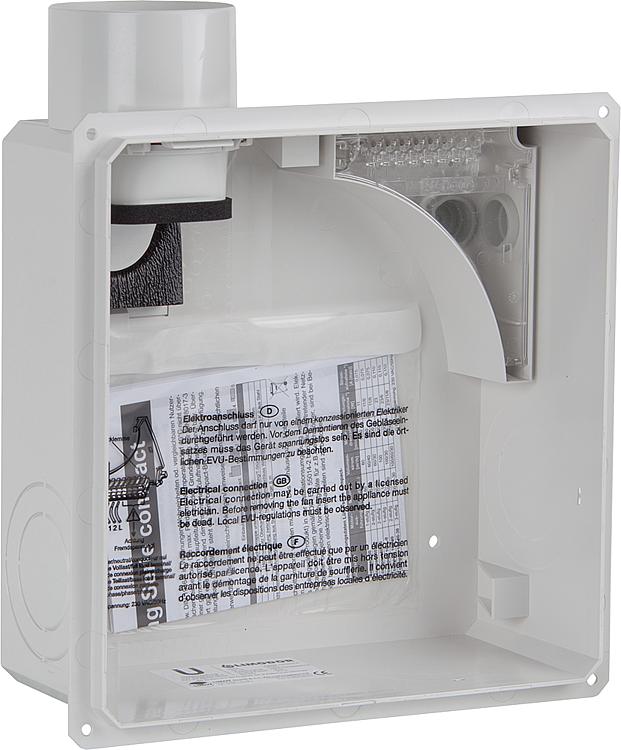

Unterputzgehäuse Limodor compact/H, Abluftstutzen DN80 rückseitig - Rückseitiger Ausblasstutzen, - Kompatibel mit allen Gebläseeinheiten der Serie compact - Ausblasstutzen NW 80, nach oben links, rechts oben, unten rechts oder links unten drehbar - Leckluftdichte Rückschlagklappe - Einbaulage: Wand/Decke

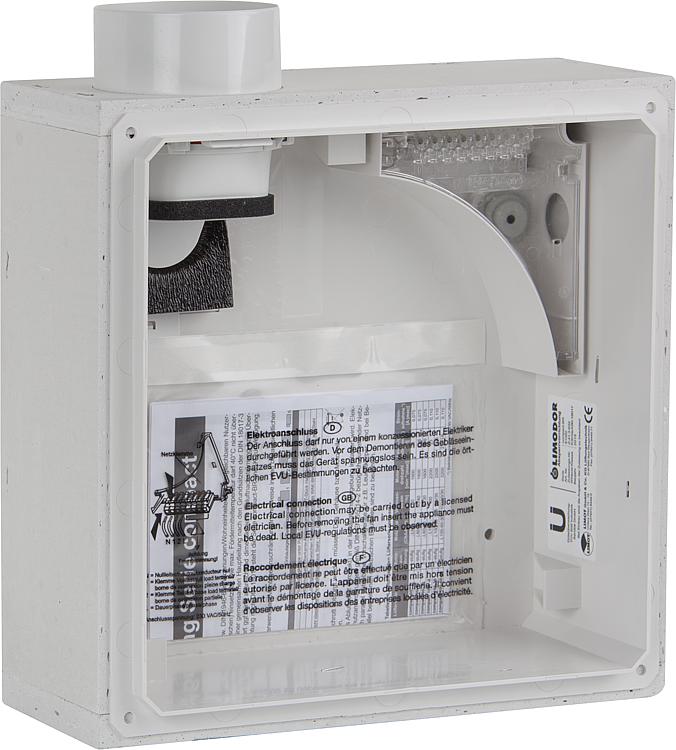

Unterputzkasten Limodor compact/BR Abluftstutzen DN80 seitlich - Kompatibel mit allen Gebläseeinheiten der Serie compact - Ausblasstutzen NW 80, nach oben links, rechts oben, unten rechts oder links unten drehbar - Leckluftdichte Rückschlagklappe - Einbaulage: Wand/Decke, - Seitlicher Ausblasstutzen - Mit Brandschutzummantelung - Brandschutzklasse K30 bis K90-18017
Unterputzkasten Limodor compact/II-AS, Zweitraumanschluss, Abluftstutzen DN80 sei - Seitlicher Ausblasstutzen - Mit Anschlussstutzen Typ AS für Zweitraumanschluss - Perforierte Ausbrechöffnungen für Anschlussstutzen Montage links oder rechts - Dazu passendes Luftdurchlassventil muss separat bestellt werden (Bestell- Nr. 98 026 57), - Kompatibel mit allen Gebläseeinheiten der Serie compact - Ausblasstutzen NW 80, nach oben links, rechts oben, unten rechts oder links unten drehbar - Leckluftdichte Rückschlagklappe - Einbaulage: Wand/Decke

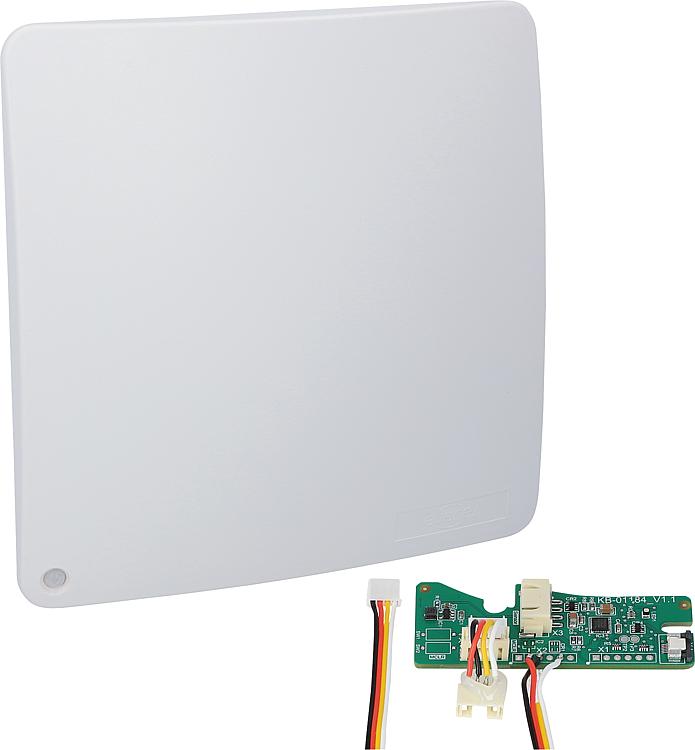

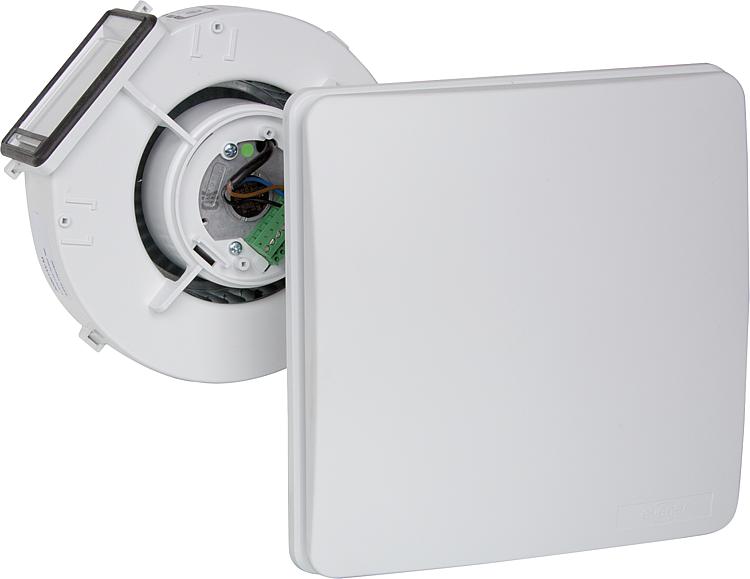

Ventilatoreinsatz EVENES Typ L-G mit weißer Abdeckung,ohne Steuer- elektronik Einsatzbereich: - Bad, WC, Wohnungsküchen, Vorratsräume und Abstellräume in privaten und öffentlichen Wohneinheiten, Hotels oder anderen Gebäuden nach DIN 18017-3 - Einbaulage: Decke / Wand - Montage über einen Steigstrang mit mehr als 20 Stockwerken möglich - Schutzbereich 1 von Nassräumen , Technische Daten: - Bauweise: Radial - Fördervolumen: 30/60/100 m /h - Schalldruck: 30/38/48 db(A) - Leistungsaufnahme: 7,2/19,5/24,4 W - Spannung: 230 V/50 Hz - Schutzklasse: II - Schutzart: IP X5 - Filter Klasse EU 2 - Leckluftdichte Rückschlagklappe - Fördertemperatur max.: 40 GradC - Kunststoffabdeckung weiß - Gebläseeinsatz lässt sich bedarfsgerecht mit allen evenes Steuermodulen kombinieren , Achtung: Betrieb nur mit zusätzlicher Steuerung möglich!

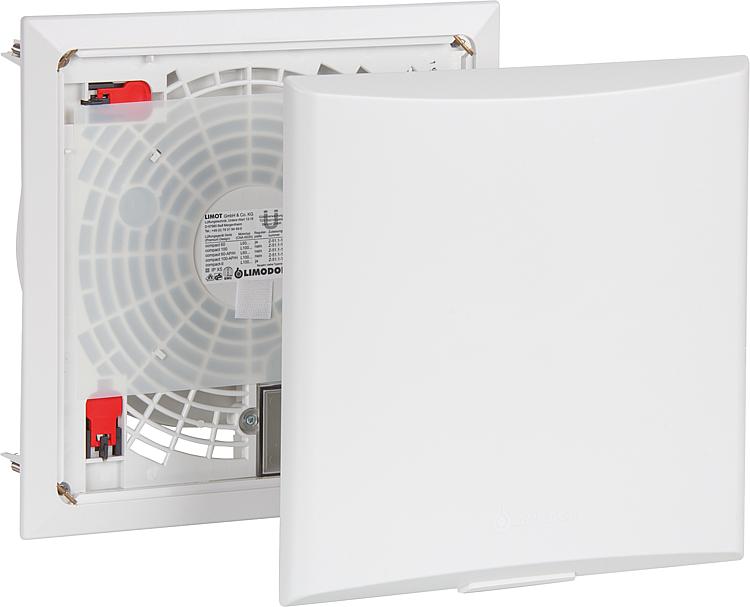

Ventilatoreinsatz Limodor compact 100, V=100m /h, 1-stufig Technische Daten: - Bauweise: Radial - Fördervolumen: 30/60/100 m /h - Schalldruck: 26/33/41 db(A) - Leistungsaufnahme: 6/11/23 W - Spannung: 230 V/50 Hz - Schutzklasse: II - Schutzart: IP X5 - Das patentierte Federsystem gleicht bis zu 80 mm Mauerwerk zwischen zu tief eingesetztem Kasten und Deckel bzw. Vorwand aus - Energiesparender Kondensatormotor - Erweiterbar mit Steuermodulen (steckbar) , Einsatzbereich: - Bad, WC, Wohnungsküchen, Vorratsräume und Abstellräume in privaten und öffentlichen Wohneinheiten, Hotels oder anderen Gebäuden nach DIN 18017-3 - Einbaulage Decke/Wand - Montage über einen Steigstrang mit mehr als 20 Stockwerken möglich - Schutzbereich 1 von Nassräumen
Ventilatoreinsatz Limodor compact 60-30, V=60/30m /h, 2-stufig Einsatzbereich: - Bad, WC, Wohnungsküchen, Vorratsräume und Abstellräume in privaten und öffentlichen Wohneinheiten, Hotels oder anderen Gebäuden nach DIN 18017-3 - Einbaulage Decke/Wand - Montage über einen Steigstrang mit mehr als 20 Stockwerken möglich - Schutzbereich 1 von Nassräumen , Technische Daten: - Bauweise: Radial - Fördervolumen: 30/60/100 m /h - Schalldruck: 26/33/41 db(A) - Leistungsaufnahme: 6/11/23 W - Spannung: 230 V/50 Hz - Schutzklasse: II - Schutzart: IP X5 - Das patentierte Federsystem gleicht bis zu 80 mm Mauerwerk zwischen zu tief eingesetztem Kasten und Deckel bzw. Vorwand aus - Energiesparender Kondensatormotor - Erweiterbar mit Steuermodulen (steckbar)
Ventilatoreinsatz Limodor compact 60, V=60m /h, 1-stufig Einsatzbereich: - Bad, WC, Wohnungsküchen, Vorratsräume und Abstellräume in privaten und öffentlichen Wohneinheiten, Hotels oder anderen Gebäuden nach DIN 18017-3 - Einbaulage Decke/Wand - Montage über einen Steigstrang mit mehr als 20 Stockwerken möglich - Schutzbereich 1 von Nassräumen , Technische Daten: - Bauweise: Radial - Fördervolumen: 30/60/100 m /h - Schalldruck: 26/33/41 db(A) - Leistungsaufnahme: 6/11/23 W - Spannung: 230 V/50 Hz - Schutzklasse: II - Schutzart: IP X5 - Das patentierte Federsystem gleicht bis zu 80 mm Mauerwerk zwischen zu tief eingesetztem Kasten und Deckel bzw. Vorwand aus - Energiesparender Kondensatormotor - Erweiterbar mit Steuermodulen (steckbar)

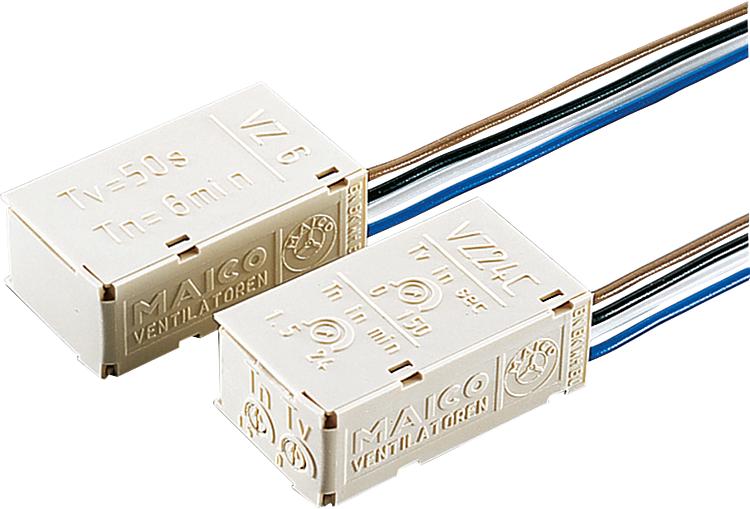

Verzögerungszeitschalter VZ 12 - Zur Steuerung der Einschaltverzögerung und Nachlaufzeit - Spannung: 230 V - Schutzart: IP 40 - Belastung max.: 1,25 A - Umgebungstemperatur max.: 50GradC - Betätigung über handelsübliche Schalter möglich - VZ 24 C: Betätigung über Schalter oder Taster möglich
Verzögerungszeitschalter VZ 24 C - Zur Steuerung der Einschaltverzögerung und Nachlaufzeit - Spannung: 230 V - Schutzart: IP 40 - Belastung max.: 1,25 A - Umgebungstemperatur max.: 50GradC - Betätigung über handelsübliche Schalter möglich - VZ 24 C: Betätigung über Schalter oder Taster möglich
Verzögerungszeitschalter VZ 6 - Zur Steuerung der Einschaltverzögerung und Nachlaufzeit - Spannung: 230 V - Schutzart: IP 40 - Belastung max.: 1,25 A - Umgebungstemperatur max.: 50GradC - Betätigung über handelsübliche Schalter möglich - VZ 24 C: Betätigung über Schalter oder Taster möglich, - Spannung: 230 V - Schutzart: IP 40 - Belastung max.: 1,25 A - Umgebungstemperatur max.: 50GradC - Einschaltverzögerung: 50 s - Nachlaufzeit: 360 s - Verzögerungszeitschalter zur Steuerung der Einschaltverzögerung und Nachlaufzeit - Betätigung über handelsübliche Schalter möglich - VZ 24 C: Betätigung über Schalter oder Taster möglich
Wand-Ventilator Typ HEF-150 Einbau in Rohre/Schächte NW150 Technische Daten: - Bauweise: axial - Fördervolumen: 280 m /h - Druck max.: 58 Pa - Schalldruck: 47 dB(A) - Spannung: 230 V/50 Hz - Leistungsaufnahme: 35 W - Schutzklasse: II - Schutzart: IPX4 - Fördertemperatur max.: 40GradC - Nennweite: 150 mm - Drehzahlsteuerbar: nein - Betriebsleuchte - Elektrischer Anschluss wahlweise Auf- und Unterputz, Einsatzbereich: - Bad, WC, Vorratsräume, Abstellräume - Entlüftung innenliegender Räume - Einbaulage: Decke / Wand - Montage direkt über die Außenwand - Schutzbereich 2 von Nassräumen
Wand-Ventilator Typ HEF-150 P Einbau inRohre/Schächte NW150 Einsatzbereich: - Bad, WC, Vorratsräume, Abstellräume - Entlüftung innenliegender Räume - Einbaulage: Decke / Wand - Montage direkt über die Außenwand - Schutzbereich 2 von Nassräumen , Technische Daten: - Bauweise: axial - Fördervolumen: 280 m /h - Druck max.: 58 Pa - Schalldruck: 47 dB(A) - Spannung: 230 V/50 Hz - Leistungsaufnahme: 35 W - Schutzklasse: II - Schutzart: IPX4 - Fördertemperatur max.: 40GradC - Nennweite: 150 mm - Drehzahlsteuerbar: nein - Betriebsleuchte - Elektrischer Anschluss wahlweise Auf- und Unterputz
Wandeinbau-Ventil.HV 150/2 RE reversierbar m. elektrischem Innenverschluss DN 15 - Universell einsetzbar, für die Be- und Entlüftung im Privat- und Gewerbebereich bis 60 m - Anschluss: 150 mm d - Spannung: 230 V/50 Hz - Schutzart: IP 44
