Speicher & Pufferspeicher
• Für eine- oder mehrere Entnahmestellen • Bei Druckanschluss (geschlossen) unbedingt Sicherheitsventil benutzen • Für Einkreis- und Zweikreisbetrieb • Innenbehälter aus Stahl • Automatische Frostschutzstellung bei ausgeschaltetem Gerät • Betriebsanzeige durch Signallampe • Sicherheitsventil oder Gruppe nicht im Lieferumfang enthalten SH SL SH 10 SL SH 15 SL Technische Daten Energieeffizienzklasse A A Nenninhalt [L] 10 15 Anschlusswert [W] 2000 2000 Spannung [V] ~230 ~230 Wasserleitungsanschlüsse DN 15 (1/2“) DN 15 (1/2“) Thermostat Temperatureinstellung [C°] 35 - 82 35 - 82 Zulässiger Betriebsdruck [bar] 7 7 Feuchtigkeitsschutzstufe IP 24 IP 24 Abmessungen (B x T x H) [mm] 295 x 275 x 503 316 x 295 x 601
• Für eine- oder mehrere Entnahmestellen • Bei Druckanschluss (geschlossen) unbedingt Sicherheitsventil benutzen • Für Einkreis- und Zweikreisbetrieb • Innenbehälter aus Stahl • Automatische Frostschutzstellung bei ausgeschaltetem Gerät • Betriebsanzeige durch Signallampe • Sicherheitsventil oder Gruppe nicht im Lieferumfang enthalten SH SL SH 10 SL SH 15 SL Technische Daten Energieeffizienzklasse A A Nenninhalt [L] 10 15 Anschlusswert [W] 2000 2000 Spannung [V] ~230 ~230 Wasserleitungsanschlüsse DN 15 (1/2“) DN 15 (1/2“) Thermostat Temperatureinstellung [C°] 35 - 82 35 - 82 Zulässiger Betriebsdruck [bar] 7 7 Feuchtigkeitsschutzstufe IP 24 IP 24 Abmessungen (B x T x H) [mm] 295 x 275 x 503 316 x 295 x 601

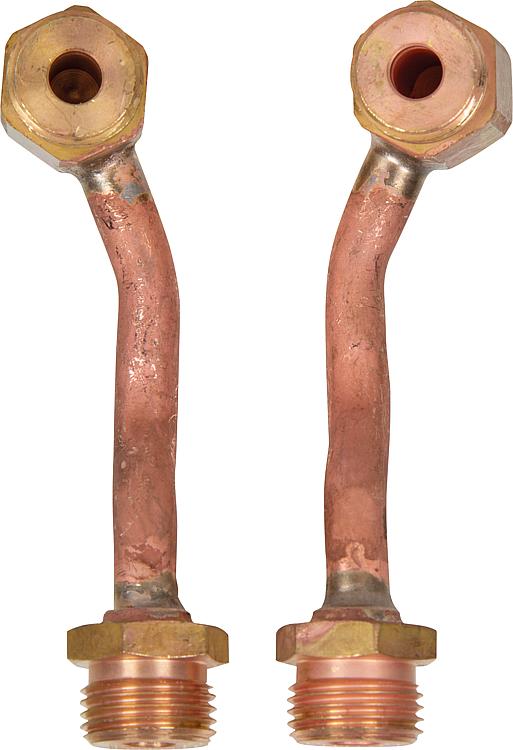

Umrüstsatz für Aufputzmontage Anschlüsse oben für PPE1, PPE2 und PPVE - Passend für evenes Durchlauferhitzer PPE1,PPE2 und PPVE

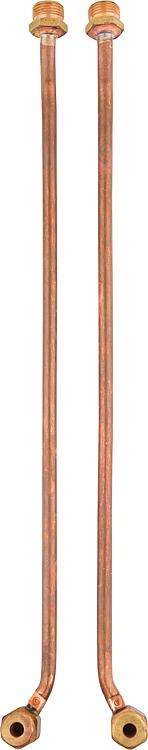

Umrüstsatz für Aufputzmontage Anschlüsse unten für PPE1, PPE2 und PPVE - Passend für evenes Durchlauferhitzer PPE1,PPE2 und PPVE
Zur automatischen Umlenkung hoher Pufferrücklauftemperaturen (über +35°C) bei Zirkulationspumpenbetrieb, in Frischwasserstationen in den mittleren Pufferbereich. Technische Daten: • Material: Messing • Umschalttemperatur: +35°C • Anschluss: DN 25 (1“) IG

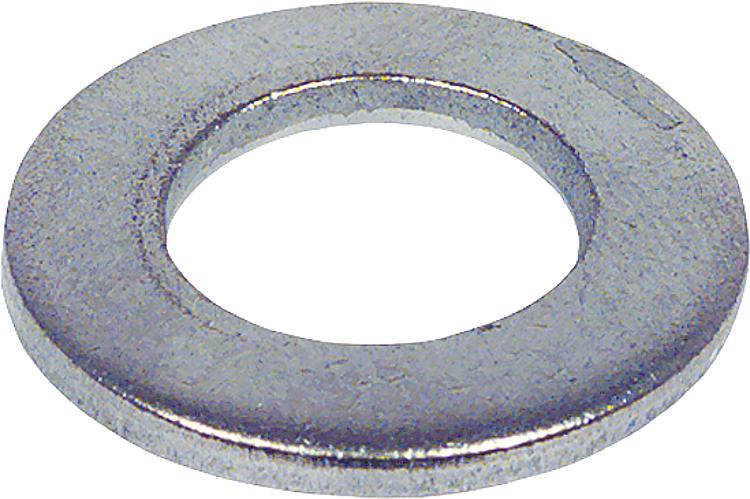

Unterlegscheibe DIN 125 8,4 mm, VPE =100 Stück - M8, verzinkt - VPE: 100 Stück, - Galvanisch verzinkt - DIN 125 - DIN/EN ISO 7089, - Kleinverpackung
• Ideal für den Einsatz in Wärmepumpenanlagen unter dem Innengerät • Alle Hydraulikanschlüsse oben • Höhenverstellbare Füße • Muffen für Elektroheizstab: DN 40 (1 1/2“) • Material Behälter: Stahl • Isolierung: 65 mm PUR, Mantel-Farbe weiß • Betriebsdruck max.: 6 bar • Betriebstemperatur max.: 95°C
Unterstell-Warmwasserspeicher EV-TU-TWS- 1W 120 Inhalt 116l Wärmetauscher: - Betriebsdruck: max. 16 bar - Temperatur: max. 130C Ausstattung: - Magnesiumanoden für zusätzlichen Korrosionsschutz - Höhenverstellbare Stellfüße, * Um die angegebene NL-Zahl zu erreichen muss die Kesselleistung größer sein als die angegebene Dauerleistung ** 10GradC Kaltwasser/80GradC Vorlauf/ 45GradC Zapftemperatur, - Behälter: Stahl (S235JR), emailliert nach DIN 4753 (TÜV-geprüft) - Geeignet zur direkten Montage unter Brennwertgeräten - EV-TU-TWS-1W 120 bis EV-TU-TWS-1W 160 mit 75 mm PU Hartschaumverbund- Isolierung und 5 mm Folienmantel in RAL 9010 weiß, vormontiert - Betriebsdruck max.: 10 bar - Temperatur max.: 95GradC - Empfohlenes SV: 6 bar, kleinerpgrößerkleinerbgrößerTechnische Daten:kleiner/bgrößerkleiner/pgrößer kleinertable border=0 style=width: 343px, height: 162px,größer kleinertbodygrößer kleinertrgrößer kleinertdgrößerkleinerbgrößerTyp EV- kleinerbgrößerTU-TWS-1Wkleiner/bgrößer: kleiner/bgrößerkleiner/tdgrößer kleinertdgrößerkleiner/tdgrößer kleinertdgrößerkleinerbgrößer120kleiner/ bgrößerkleiner/tdgrößer kleinertdgrößerkleinerbgrößer160kleiner/ bgrößerkleiner/tdgrößer kleiner/trgrößer kleinertrgrößer kleinertdgrößerZapfleistung** (l/h): kleiner/tdgrößer kleinertdgrößer kleinerpgrößertKW = 10GradCkleiner/ pgrößer kleiner/tdgrößer kleinertdgrößer580kleiner/tdgrößer kleinertdgrößer617kleiner/tdgrößer kleiner/trgrößer kleinertrgrößer kleinertdgrößerkleiner/tdgrößer kleinertdgrößer kleinerpgrößertWW = 45GradCkleiner/ pgrößer kleiner/tdgrößer kleinertdgrößerkleiner/tdgrößer kleinertdgrößerkleiner/tdgrößer kleiner/trgrößer kleinertrgrößer kleinertdgrößerLeistungskennzahl NL* (WT):kleiner/tdgrößer kleinertdgrößer kleinerpgrößertKW = 10GradCkleiner/ pgrößer kleiner/tdgrößer kleinertdgrößer1,4kleiner/tdgrößer kleinertdgrößer2,4kleiner/tdgrößer kleiner/trgrößer kleinertrgrößer kleinertdgrößerkleiner/tdgrößer kleinertdgrößer kleinerpgrößertSp = 60GradCkleiner/ pgrößer kleiner/tdgrößer kleinertdgrößerkleiner/tdgrößer kleinertdgrößerkleiner/tdgrößer kleiner/trgrößer kleinertrgrößer kleinertdgrößerkleiner/tdgrößer kleinertdgrößer kleinerpgrößertWW = 45GradCkleiner/ pgrößer kleiner/tdgrößer kleinertdgrößerkleiner/tdgrößer kleinertdgrößerkleiner/tdgrößer kleiner/trgrößer kleinertrgrößer kleinertdgrößerWarmhalteverlust (W): kleiner/tdgrößer kleinertdgrößerkleiner/tdgrößer kleinertdgrößer37kleiner/tdgrößer kleinertdgrößer40kleiner/tdgrößer kleiner/trgrößer kleiner/tbodygrößer kleiner/tablegrößer
Unterstell-Warmwasserspeicher EV-TU-TWS- 1W 160 Inhalt 152l kleinerpgrößerkleinerbgrößerTechnische Daten:kleiner/bgrößerkleiner/pgrößer kleinertable border=0 style=width: 343px, height: 162px,größer kleinertbodygrößer kleinertrgrößer kleinertdgrößerkleinerbgrößerTyp EV- kleinerbgrößerTU-TWS-1Wkleiner/bgrößer: kleiner/bgrößerkleiner/tdgrößer kleinertdgrößerkleiner/tdgrößer kleinertdgrößerkleinerbgrößer120kleiner/ bgrößerkleiner/tdgrößer kleinertdgrößerkleinerbgrößer160kleiner/ bgrößerkleiner/tdgrößer kleiner/trgrößer kleinertrgrößer kleinertdgrößerZapfleistung** (l/h): kleiner/tdgrößer kleinertdgrößer kleinerpgrößertKW = 10GradCkleiner/ pgrößer kleiner/tdgrößer kleinertdgrößer580kleiner/tdgrößer kleinertdgrößer617kleiner/tdgrößer kleiner/trgrößer kleinertrgrößer kleinertdgrößerkleiner/tdgrößer kleinertdgrößer kleinerpgrößertWW = 45GradCkleiner/ pgrößer kleiner/tdgrößer kleinertdgrößerkleiner/tdgrößer kleinertdgrößerkleiner/tdgrößer kleiner/trgrößer kleinertrgrößer kleinertdgrößerLeistungskennzahl NL* (WT):kleiner/tdgrößer kleinertdgrößer kleinerpgrößertKW = 10GradCkleiner/ pgrößer kleiner/tdgrößer kleinertdgrößer1,4kleiner/tdgrößer kleinertdgrößer2,4kleiner/tdgrößer kleiner/trgrößer kleinertrgrößer kleinertdgrößerkleiner/tdgrößer kleinertdgrößer kleinerpgrößertSp = 60GradCkleiner/ pgrößer kleiner/tdgrößer kleinertdgrößerkleiner/tdgrößer kleinertdgrößerkleiner/tdgrößer kleiner/trgrößer kleinertrgrößer kleinertdgrößerkleiner/tdgrößer kleinertdgrößer kleinerpgrößertWW = 45GradCkleiner/ pgrößer kleiner/tdgrößer kleinertdgrößerkleiner/tdgrößer kleinertdgrößerkleiner/tdgrößer kleiner/trgrößer kleinertrgrößer kleinertdgrößerWarmhalteverlust (W): kleiner/tdgrößer kleinertdgrößerkleiner/tdgrößer kleinertdgrößer37kleiner/tdgrößer kleinertdgrößer40kleiner/tdgrößer kleiner/trgrößer kleiner/tbodygrößer kleiner/tablegrößer, - Behälter: Stahl (S235JR), emailliert nach DIN 4753 (TÜV- geprüft) - Geeignet zur direkten Montage unter Brennwertgeräten - EV-TU-TWS-1W 120 bis EV-TU-TWS-1W 160 mit 75 mm PU Hartschaumverbund- Isolierung und 5 mm Folienmantel in RAL 9010 weiß, vormontiert - Betriebsdruck max.: 10 bar - Temperatur max.: 95GradC - Empfohlenes SV: 6 bar, * Um die angegebene NL-Zahl zu erreichen muss die Kesselleistung größer sein als die angegebene Dauerleistung ** 10GradC Kaltwasser/80GradC Vorlauf/ 45GradC Zapftemperatur, Wärmetauscher: - Betriebsdruck: max. 16 bar - Temperatur: max. 130C Ausstattung: - Magnesiumanoden für zusätzlichen Korrosionsschutz - Höhenverstellbare Stellfüße

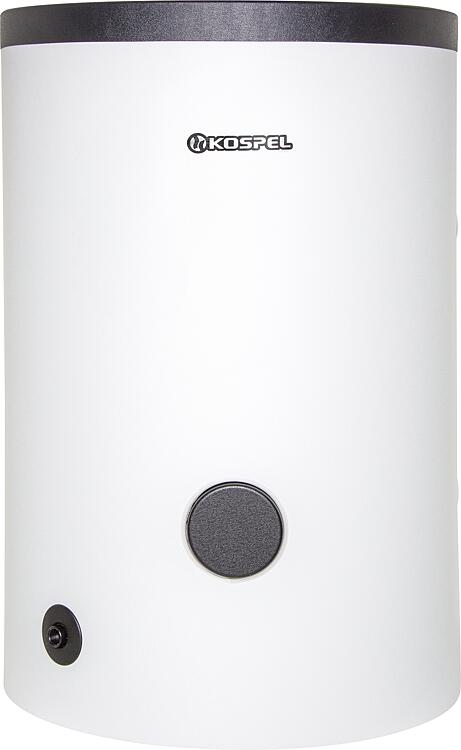

• Geeignet für die direkte Montage unter Brennwertgeräten • Anschlüsse oben • Behälter: Stahl, emailliert • Glattrohr Wärmetauscher • Magnesiumanode für den Korrosionsschutz • Höhenverstellbare Füße • Analogthermometer • Zusätzliche Muffe für Elektroheizstab: DN 40 (11/2“) • Isolierung: 65 mm PUR, Mantel-Farbe weiß • Betriebsdruck Warmwasserspeicher max.: 6 bar • Betriebsdruck Wärmetauscher max.: 10 bar • Betriebstemperatur max.: 95°C EEK = Energieeffizienzklasse (gemäß ErP-Richtlinie)
• Geeignet für die direkte Montage unter Brennwertgeräten • Anschlüsse oben • Behälter: Stahl, emailliert • Glattrohr Wärmetauscher • Magnesiumanode für den Korrosionsschutz • Höhenverstellbare Füße • Analogthermometer • Zusätzliche Muffe für Elektroheizstab: DN 40 (11/2“) • Isolierung: 65 mm PUR, Mantel-Farbe weiß • Betriebsdruck Warmwasserspeicher max.: 6 bar • Betriebsdruck Wärmetauscher max.: 10 bar • Betriebstemperatur max.: 95°C EEK = Energieeffizienzklasse (gemäß ErP-Richtlinie)
• Geeignet für die direkte Montage unter Brennwertgeräten • Anschlüsse oben • Behälter: Stahl, emailliert • Glattrohr Wärmetauscher • Magnesiumanode für den Korrosionsschutz • Höhenverstellbare Füße • Analogthermometer • Zusätzliche Muffe für Elektroheizstab: DN 40 (11/2“) • Isolierung: 65 mm PUR, Mantel-Farbe weiß • Betriebsdruck Warmwasserspeicher max.: 6 bar • Betriebsdruck Wärmetauscher max.: 10 bar • Betriebstemperatur max.: 95°C EEK = Energieeffizienzklasse (gemäß ErP-Richtlinie)
• Für eine- oder mehrere Entnahmestellen • Bei Druckanschluss (geschlossen) unbedingt Sicherheitsventil benutzen • Innenbehälter 5L aus Kupfer, 10L aus Stahl • Automatische Frostschutzstellung bei ausgeschaltetem Gerät • Betriebsanzeige durch Signallampe • Sicherheitsventil oder Gruppe nicht im Lieferumfang enthalten SHU SL SHU 5 SL SHU 10 SL Technische Daten Energieeffizienzklasse A A Nenninhalt [L] 5 10 Anschlusswert [W] 2000 2000 Spannung [V] ~230 ~230 Wasserleitungsanschlüsse DN 10 (3/8“) DN 10 (3/8“) Thermostat Temperatureinstellung [C°] 35 - 82 35 - 82 Zulässiger Betriebsdruck [bar] 7 7 Feuchtigkeitsschutzstufe IP 24 IP 24 Abmessungen (B x T x H) [mm] 263 x 230 x 421 295 x 275 x 503
• Für eine- oder mehrere Entnahmestellen • Bei Druckanschluss (geschlossen) unbedingt Sicherheitsventil benutzen • Innenbehälter 5L aus Kupfer, 10L aus Stahl • Automatische Frostschutzstellung bei ausgeschaltetem Gerät • Betriebsanzeige durch Signallampe • Sicherheitsventil oder Gruppe nicht im Lieferumfang enthalten SHU SL SHU 5 SL SHU 10 SL Technische Daten Energieeffizienzklasse A A Nenninhalt [L] 5 10 Anschlusswert [W] 2000 2000 Spannung [V] ~230 ~230 Wasserleitungsanschlüsse DN 10 (3/8“) DN 10 (3/8“) Thermostat Temperatureinstellung [C°] 35 - 82 35 - 82 Zulässiger Betriebsdruck [bar] 7 7 Feuchtigkeitsschutzstufe IP 24 IP 24 Abmessungen (B x T x H) [mm] 263 x 230 x 421 295 x 275 x 503

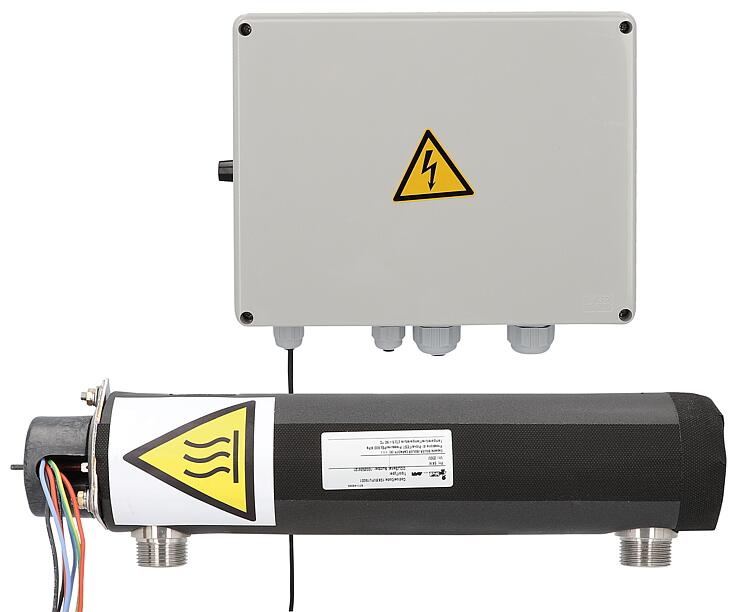

• Passend für alle Riello Wärmepumpen • Temperaturfühler erforderlich (Bestell-Nr. 90 097 26) • Für den Einsatz im Vorlauf zum Wärmeverbraucher • Leistung: 2-4-6 kW • Betriebsspannung: 230V/400V • Anschluss: DN 25 (1“) • Lieferumfang: - Durchlauferhitzer mit Heizstab - Elektro-Anschluss-Box - Platinenstecker
Modell SX 100 Liter Technische Daten Energieeffizienzklasse C*) Nennleistung [kW] 1,0/6,0 Zulässiger Betriebsüberdruck [MPa (bar)] 0,6 (6) Wasseranschlüsse (Schraubanschlüsse) DN 15 (1/2“) Temperaturvorwahlbereich [° C] 40 / 60 / 85 ca. Mischwassermenge 40° C bei 65° C [l] 176 Spannung 3) [V AC] 1~/N/PE 230 2~/N/PE 400 3~/N/PE 400 Aufheizzeit Δt = 45 K 1) [min] 55 / 330 2) Bereitschaftsstromverbrauch bei 65° C [kWh/24 h] 0,99 ca. Gewicht mit Wasserfüllung [kg] 133 Feuchtigkeitsschutzstufe nach VDE IP 24 Abmessungen A [mm] 993 C [mm] - E [mm] Montagehöhe Wandhalter 900 Inhalt: 100 Liter Typ: 100 Liter Maße B x T x H [mm]: 530 x 516 x 993 Marke: CLAGE®
Modell SX 50 Liter Technische Daten Energieeffizienzklasse C*) Nennleistung [kW] 0,75/4,5 Zulässiger Betriebsüberdruck [MPa (bar)] 0,6 (6) Wasseranschlüsse (Schraubanschlüsse) DN 15 (1/2“) Temperaturvorwahlbereich [° C] 40 / 60 / 85 ca. Mischwassermenge 40° C bei 65° C [l] 85 Spannung 3) [V AC] 1~/N/PE 230 2~/N/PE 400 3~/N/PE 400 Aufheizzeit Δt = 45 K 1) [min] 37 / 220 2) Bereitschaftsstromverbrauch bei 65° C [kWh/24 h] 0,59 ca. Gewicht mit Wasserfüllung [kg] 71 Feuchtigkeitsschutzstufe nach VDE IP 24 Abmessungen A [mm] 613 C [mm] - E [mm] Montagehöhe Wandhalter 550 Inhalt: 50 Liter Maße B x T x H [mm]: 530 x 516 x 613 Marke: CLAGE® EAN: 4010436430506
Modell SX 80 Liter Technische Daten Energieeffizienzklasse C*) Nennleistung [kW] 1,0/6,0 Zulässiger Betriebsüberdruck [MPa (bar)] 0,6 (6) Wasseranschlüsse (Schraubanschlüsse) DN 15 (1/2“) Temperaturvorwahlbereich [° C] 40 / 60 / 85 ca. Mischwassermenge 40° C bei 65° C [l] 142 Spannung 3) [V AC] 1~/N/PE 230 2~/N/PE 400 3~/N/PE 400 Aufheizzeit Δt = 45 K 1) [min] 44 / 264 2) Bereitschaftsstromverbrauch bei 65° C [kWh/24 h] 0,82 ca. Gewicht mit Wasserfüllung [kg] 106 Feuchtigkeitsschutzstufe nach VDE IP 24 Abmessungen A [mm] 841 C [mm] - E [mm] Montagehöhe Wandhalter 900 Inhalt: 80 Liter Typ: 80 Liter Maße B x T x H [mm]: 530 x 516 x 841 Marke: CLAGE®
Modell SX 120 Liter Technische Daten Energieeffizienzklasse C*) Nennleistung [kW] 2,0/6,0 Zulässiger Betriebsüberdruck [MPa (bar)] 0,6 (6) Wasseranschlüsse (Schraubanschlüsse) DN 15 (1/2“) Temperaturvorwahlbereich [° C] 40 / 60 / 85 ca. Mischwassermenge 40° C bei 65° C [l] 217 Spannung 3) [V AC] 1~/N/PE 230 2~/N/PE 400 3~/N/PE 400 Aufheizzeit Δt = 45 K 1) [min] 66 / 198 2) Bereitschaftsstromverbrauch bei 65° C [kWh/24 h] 1,14 ca. Gewicht mit Wasserfüllung [kg] 162 Feuchtigkeitsschutzstufe nach VDE IP 24 Abmessungen A [mm] 1153 C [mm] 300 E [mm] Montagehöhe Wandhalter 900 Inhalt: 120 Liter Typ: 120 Liter Maße B x T x H [mm]: 530 x 516 x 1153 Marke: CLAGE®
Allgemeine Informationen: BESTELLWARE - RÜCKGABE AUSGESCHLOSSEN! Wärmepumpen-Warmwasserspeicher mit untergebautem Pufferspeicher Technische Daten: Warmwasserspeicher: Stahl (S235 JR) emailliert nach DIN 4753 (TÜV-geprüft) Pufferspeicher: Stahl S235 JR, innen roh EV-WPDS mit 75 mm PU Hartschaumverbund-Isolierung und 5 mm Folienmantel in RAL 9010 weiß, vormontiert, Energieeffizienzklasse: A Warmwasserspeicher: max. 10 bar Pufferspeicher: max. 3 bar Temperatur: max. 95°C Empfohlenes SV Warmwasserspeicher: 6 bar Wärmetauscher: Betriebsdruck: max. 16 bar Temperatur: max. 130°C Ausstattung: 1 Hochleistungs-Wärmetauscher im Warmwasserspeicher Magnesiumanode für zusätzlichen Korrosionsschutz Höhenverstellbare Stellfüße Analogthermometer Zusätzliche Muffe DN 40 (11/2“) zur Aufnahme eines Elektroheizstabes Revisionsflansch
Allgemeine Informationen: BESTELLWARE - RÜCKGABE AUSGESCHLOSSEN! Wärmepumpen-Warmwasserspeicher mit untergebautem Pufferspeicher Technische Daten: Warmwasserspeicher: Stahl (S235 JR) emailliert nach DIN 4753 (TÜV-geprüft) Pufferspeicher: Stahl S235 JR, innen roh EV-WPDS mit 75 mm PU Hartschaumverbund-Isolierung und 5 mm Folienmantel in RAL 9010 weiß, vormontiert, Energieeffizienzklasse: A Warmwasserspeicher: max. 10 bar Pufferspeicher: max. 3 bar Temperatur: max. 95°C Empfohlenes SV Warmwasserspeicher: 6 bar Wärmetauscher: Betriebsdruck: max. 16 bar Temperatur: max. 130°C Ausstattung: 1 Hochleistungs-Wärmetauscher im Warmwasserspeicher Magnesiumanode für zusätzlichen Korrosionsschutz Höhenverstellbare Stellfüße Analogthermometer Zusätzliche Muffe DN 40 (11/2“) zur Aufnahme eines Elektroheizstabes Revisionsflansch
• Warmwasserspeicher mit untergebautem Pufferspeicher für den Einsatz im Wärmepumpenanlagen • Ausstattung: - doppelt gewickelter Wärmetauscher - Magnesiumanode für den Korrosionsschutz - Höhenverstellbare Füße - Analogthermometer - Zusätzliche Muffen DN 40 (1 1/2“) für Elektroheizstab • Material: - Warmwasserspeicher: Stahl, emailliert - Pufferspeicher: Stahl, innen roh • Isolierung: 67 mm PUR-Schaum, Mantel-Farbe weiß - Energieeffizienzklasse: A • Betriebsdruck: - Warmwasserspeicher: max. 6 bar - Pufferspeicher: max. 3 bar • Betriebstemperatur: max. 95°C
Bestellware (Lieferzeit auf Anfrage) Rücknahme ausgeschlossen! • Material: Stahl (S235JR) emailliert nach DIN 4753 (TÜV-geprüft) • EV-WP-TWS 300 bis EV-WP-TWS 500 mit 75 mm PU Hartschaumverbund-Isolierung und 5 mm Folienmantel in RAL 9010 weiß, vormontiert • EV-WP-TWS 600 bis EV-WP-TWS 1000 mit 120 mm Isolierung in RAL 9010 weiß, vormontiert • 300 - 500 l einfach gewickelter WT • 600 - 1000 l doppelt gewickelter WT • 600 l mit zwei Reinigungsöffnungen • Betriebsdruck: max. 10 bar • Temperatur: max. 95°C • Empfohlenes SV: 6 bar Wärmetauscher: • Betriebsdruck: max. 16 bar • Temperatur: max. 130°C Ausstattung: • Magnesiumanode für zusätzlichen Korrosionsschutz • Höhenverstellbare Stellfüße • Analogthermometer • EV-WP-TWS 300 mit zusätzlicher Muffe DN 40 (1 1/2“) zur Aufnahme eines Elektroheizstabes • Revisionsflansch ab EV-TWS 400 Technische Daten: Typ EV-WP-TWS-1W: 300 400 500 600 800 1000 Zapfleistung** [l/h]: tKW = 10°C 1170 1410 1690 2100 3140 4170 tWW = 45°C Leistungskennzahl NL* [WT]: tKW = 10°C 14 19 24 28 37 49 tSp = 60°C tWW = 45°C Warmhalteverlust [W]: 49 55 58 104 117 140 * Um die angegebene NL-Zahl zu erreichen muss die Kesselleistung größer sein als die angegebene Dauerleistung ** 10°C Kaltwasser/80°C Vorlauf/45°C Zapftemperatur ø Revisionsflansch [mm]: 290 Typ: EV-WP-TWS-1W 1000 Inhalt [l]: 980 Gesamthöhe [mm]: 2032 EEK: C Kippmaß [mm]: 2065 unterer WT [m²]: 9,6 ø ohne Isolierung [mm]: 790 ø mit Isolierung [mm]: 990
