Speicher & Pufferspeicher
Anschlussleitung f. Doppel- Elektrode Correx UP,Länge 3,5m Masseanschluss M6

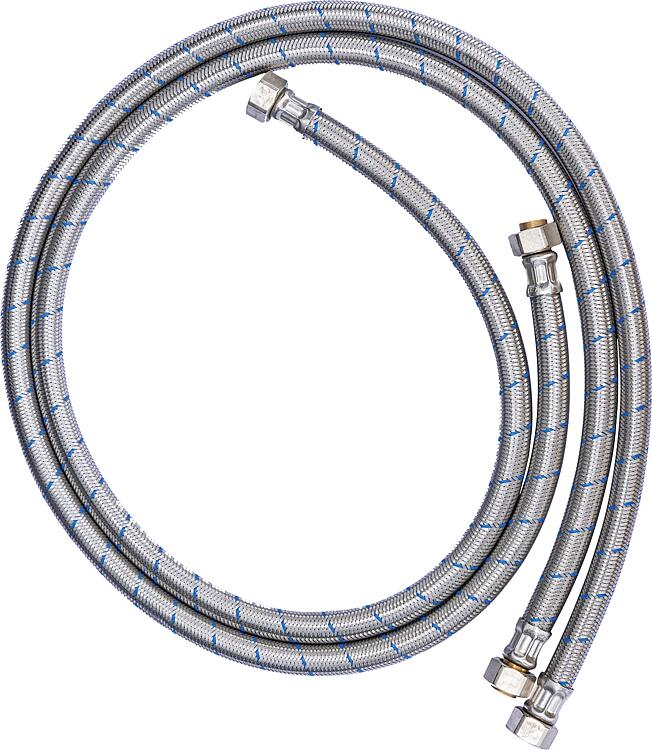

• Für den flexiblen Anschluss der ASKOWALL Hydraulikeinheit an den Pufferspeicher • Länge Schlauch: 1600 mm • Lieferumfang: - 2x OXYban Flexschlauch

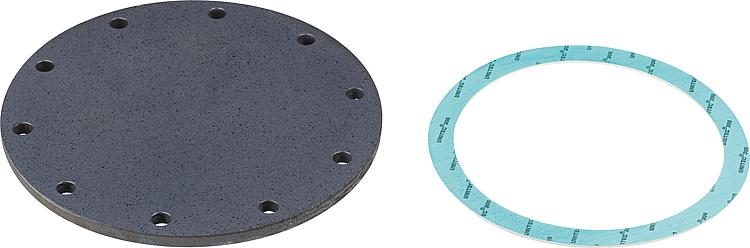

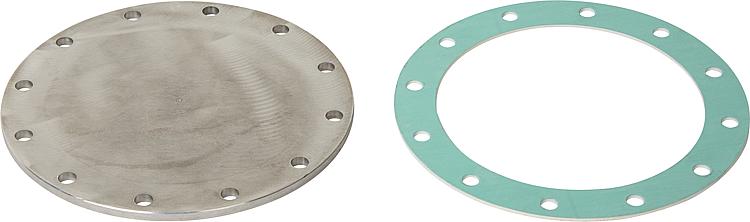

Blindflansch emailliert mit Dichtung, für Speicher mit 260mm Revisionsflansch - Für Speicher mit 260 mm Revisionsöffnung - d: 260 mm - Emailliert, mit Dichtung

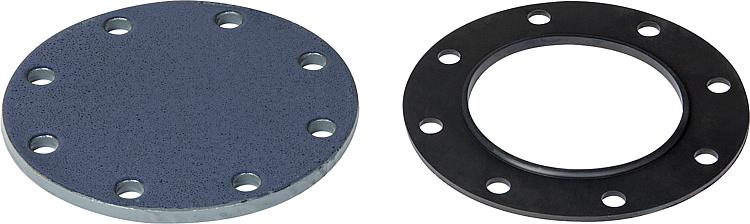

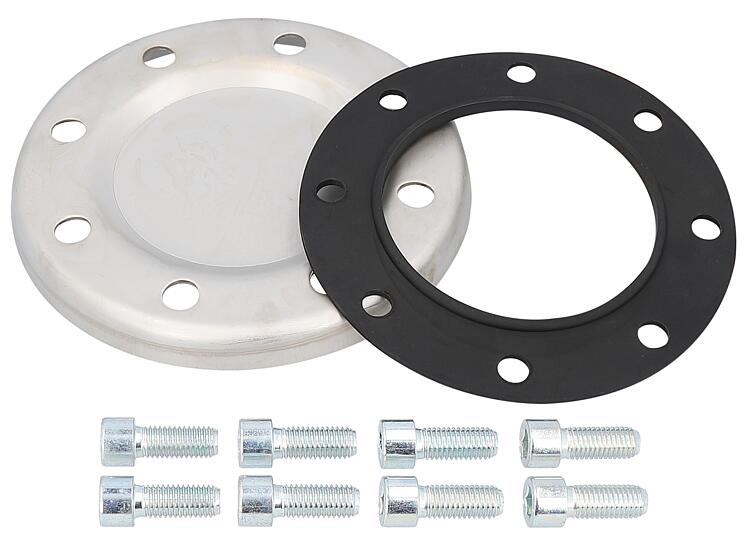

• Passend für alle TML – Speicher mit Flansch • Komplett mit Dichtung und Schrauben
• Passend für alle TML – Speicher mit Flansch • Komplett mit Dichtung und Schrauben
• Passend für alle TML – Speicher mit Flansch • Komplett mit Dichtung und Schrauben
• Passend für alle TML – Speicher mit Flansch • Komplett mit Dichtung und Schrauben
• Passend für alle TML – Speicher mit Flansch • Komplett mit Dichtung und Schrauben
• Passend für alle TML – Speicher mit Flansch • Komplett mit Dichtung und Schrauben

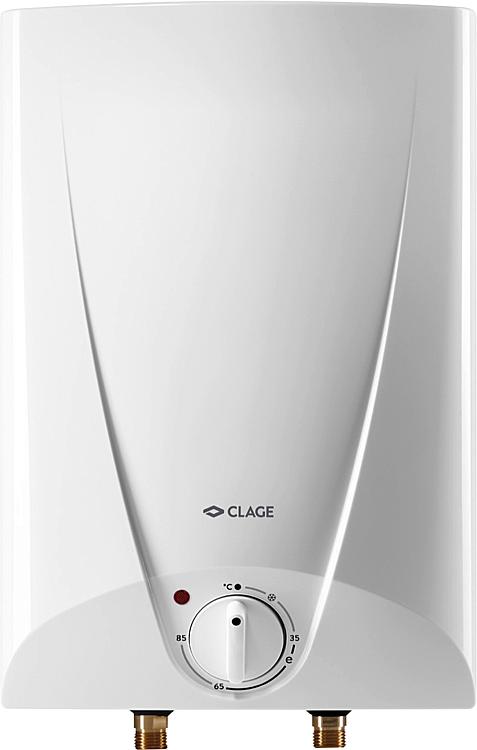

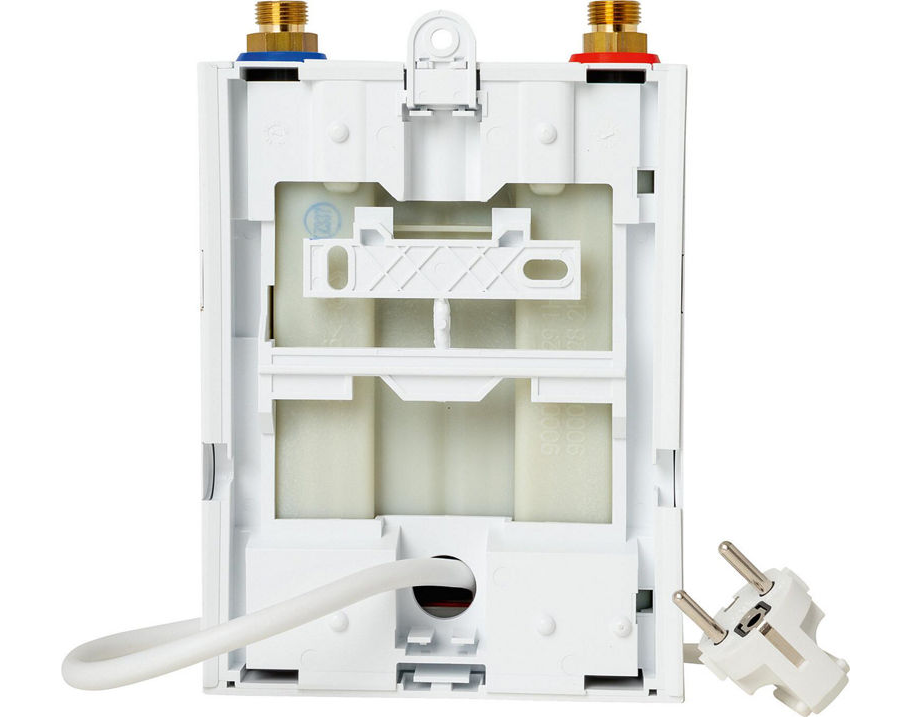

• Für eine Entnahmestelle • Elektronisch geregelt • Untertisch-Montage • Betrieb mit druckfester oder druckloser Armatur möglich • Steckerfertig • Elektronisches Sicherheitssystem zur Luftblasenerkennung Einsatzbereich: • Handwaschbecken • Küchenspüle Technische Daten: Typ TR400R 4ET TR400R 6ET Energieeffizienzklasse A A Nennleistung [kW] 3,6 6 Spannung [V AC] 230 230 Feuchtigkeitsstufe nach VDE IP 24 IP 24 Zulässiger Betriebsdruck [bar] 10 10 Wasseranschlüsse (Schraubanschlüsse) DN 10 (3/8") DN 10 (3/8") Wasserleistung 12-38°C [l/min] 1,9 3,2 Abmessungen (B x H x T) [mm] 185 x 140 x 88 185 x 140 x 88

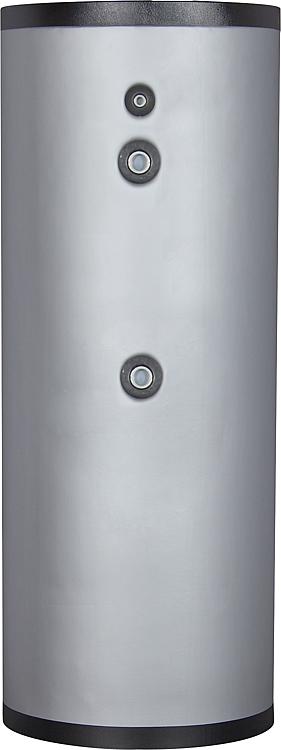

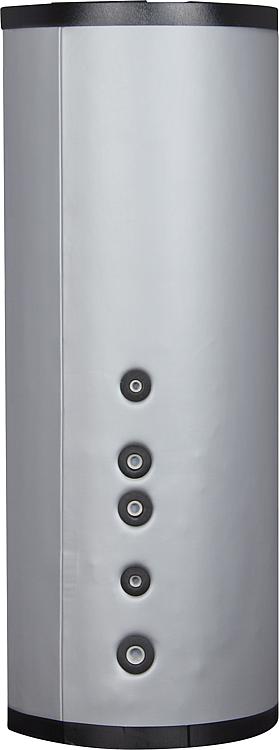

Brauchwasserspeicher 150l, Edelstahl V4A, mit einem Wärmetauscher und Isolierung - Behälter: Edelstahl (AISI 316L) - Betriebstemperatur: max. 95GradC - Betriebsdruck: max. 6 bar - Magnesiumanode für zusätzlichen Korrosionsschutz - Betriebsdruck Wärmetauscher: max. 10 bar - Isolierung: 50 mm Hartschaum fest aufgeschäumt mit Kunstledermantel, Brandschutzklasse B3 (DIN 4102) - Mit einer zusätzlichen Muffe DN40 (1 1/2) zur Aufnahme eines Elektroheizstabes zur effektiven Beheizung des Speichers, es wird nur der obere Teil beheizt - Jährliche Wartung der Anode wird empfohlen Vorteile: - Mit doppelt gewendeltem Wärmetauscher, dadurch gleichmäßigere Leistungsabgabe - Günstiger Anschaffungspreis
Brauchwasserspeicher 200l, Edelstahl V4A, mit einem Wärmetauscher und Isolierung - Behälter: Edelstahl (AISI 316L) - Betriebstemperatur: max. 95GradC - Betriebsdruck: max. 6 bar - Magnesiumanode für zusätzlichen Korrosionsschutz - Betriebsdruck Wärmetauscher: max. 10 bar - Isolierung: 50 mm Hartschaum fest aufgeschäumt mit Kunstledermantel, Brandschutzklasse B3 (DIN 4102) - Mit einer zusätzlichen Muffe DN40 (1 1/2) zur Aufnahme eines Elektroheizstabes zur effektiven Beheizung des Speichers, es wird nur der obere Teil beheizt - Jährliche Wartung der Anode wird empfohlen Vorteile: - Mit doppelt gewendeltem Wärmetauscher, dadurch gleichmäßigere Leistungsabgabe - Günstiger Anschaffungspreis
Brauchwasserspeicher 300l, Edelstahl V4A, mit einem Wärmetauscher und Isolierung - Behälter: Edelstahl (AISI 316L) - Betriebstemperatur: max. 95GradC - Betriebsdruck: max. 6 bar - Magnesiumanode für zusätzlichen Korrosionsschutz - Betriebsdruck Wärmetauscher: max. 10 bar - Isolierung: 50 mm Hartschaum fest aufgeschäumt mit Kunstledermantel, Brandschutzklasse B3 (DIN 4102) - Mit einer zusätzlichen Muffe DN40 (1 1/2) zur Aufnahme eines Elektroheizstabes zur effektiven Beheizung des Speichers, es wird nur der obere Teil beheizt - Jährliche Wartung der Anode wird empfohlen Vorteile: - Mit doppelt gewendeltem Wärmetauscher, dadurch gleichmäßigere Leistungsabgabe - Günstiger Anschaffungspreis
Brauchwasserspeicher 400l, Edelstahl V4A, mit einem Wärmetauscher und Isolierung - Behälter: Edelstahl (AISI 316L) - Betriebstemperatur: max. 95GradC - Betriebsdruck: max. 6 bar - Magnesiumanode für zusätzlichen Korrosionsschutz - Betriebsdruck Wärmetauscher: max. 10 bar - Isolierung: 50 mm Hartschaum fest aufgeschäumt mit Kunstledermantel, Brandschutzklasse B3 (DIN 4102) - Mit einer zusätzlichen Muffe DN40 (1 1/2) zur Aufnahme eines Elektroheizstabes zur effektiven Beheizung des Speichers, es wird nur der obere Teil beheizt - Jährliche Wartung der Anode wird empfohlen Vorteile: - Mit doppelt gewendeltem Wärmetauscher, dadurch gleichmäßigere Leistungsabgabe - Günstiger Anschaffungspreis
Brauchwasserspeicher 500l, Edelstahl V4A, mit einem Wärmetauscher und Isolierung - Behälter: Edelstahl (AISI 316L) - Betriebstemperatur: max. 95GradC - Betriebsdruck: max. 6 bar - Magnesiumanode für zusätzlichen Korrosionsschutz - Betriebsdruck Wärmetauscher: max. 10 bar - Isolierung: 50 mm Hartschaum fest aufgeschäumt mit Kunstledermantel, Brandschutzklasse B3 (DIN 4102) - Mit einer zusätzlichen Muffe DN40 (1 1/2) zur Aufnahme eines Elektroheizstabes zur effektiven Beheizung des Speichers, es wird nur der obere Teil beheizt - Jährliche Wartung der Anode wird empfohlen Vorteile: - Mit doppelt gewendeltem Wärmetauscher, dadurch gleichmäßigere Leistungsabgabe - Günstiger Anschaffungspreis

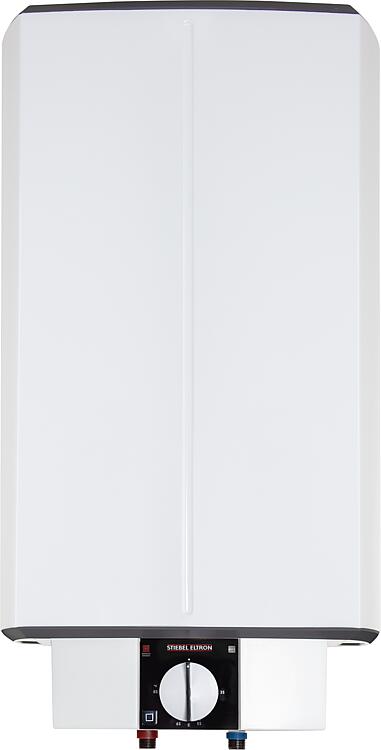

• Für eine- oder mehrere Entnahmestellen • Bei Druckanschluss (geschlossen) unbedingt Sicherheitsventil benutzen • schaltet automatisch auf ,,Durchlaufbetrieb“ nach der gesamten Entnahme des aufgeheizten Wassers • Für Einkreis- und Zweikreisbetrieb • Stufenlose Temperatureinstellung • Innenbehälter aus emailliertem Stahlblech • Magnesiumanode • Automatischer Frostschutz • Einstellen zum schnelleren Erwärmen möglich • Optional Abdeckhaube für Sicherheitsgruppe erhältlich Modell SHD 30 S SHD 100 S Technische Daten Energieeffizienzklasse B C Nenninhalt [L] 30 100 Warmwasserleistung (Durchlaufbetrieb) bei Kaltwasserzulauftemperatur 6/10/14 °C [l/min] 9,4/10,7/12,7 6,1/6,7/7,3 Anschlusswert bei 400 V [W] 3400/20400 3400/20400 Feuchtigkeitsschutzstufe IP 25 IP 25 Wasserleitungsanschlüsse DN 15 (1/2") DN 15 (1/2") Mischwassermenge 40 °C [L] 59 195 Zulässiger Betriebsdruck [bar] 6 6 Temperatureinstellbereich [°C] 35 - 85 35 - 85 • Die Abdeckhaube für KV-Sicherheitsgruppen besteht aus Stahl und wird mit zwei Schrauben befestigt.
• Nur für eine Entnahmestelle • Polypropylen-Innenbehälter • Temperatureinstellung bis 85°C • STB als Trockenlaufschutz • Frostschutz • Betriebsanzeige durch Signallampe Einsatzbereich: • Für kleinere Warmwassermengen • Für Küche, Gästezimmer usw. • Stecker fertig Der drucklose Warmwasserspeicher S5-O/S5-U ermöglicht das Erwärmen und Vorhalten von 5 Litern Wasser direkt an der Entnahmestelle. Er verfügt über einen Innenbehälter aus Polypropylen, der von einer Wärmedämmung umgeben ist. Ein elektrisches Heizelement mit 2000 Watt Leistung sorgt für ein schnelles Erwärmen des Speicherinhalts. Ein druckloser Warmwasserspeicher ist zur Atmosphäre hin offen, so dass im Untertischspeicher Niederdruck herrscht, und der Behälter im Innern niemals unter Leitungsdruck steht. Diese Bauform der Untertischspeicher wird auch als offener Speicher oder Niederdruckspeicher bezeichnet. Da der Untertischspeicher drucklos arbeitet, wird eine spezielle Armatur für drucklose Warmwassergeräte benötigt. Diese Armaturen verfügen über drei Anschlüsse, wobei eine Anschlussleitung mit dem Kaltwasseranschluss verbunden wird und zwei mit dem Warmwasserspeicher. Wird warmes Wasser benötigt, so strömt Kaltwasser über die Armatur und den Kaltwasserzulauf in den Speicher, wobei es das erwärmte Wasser durch den Warmwasserauslauf herausdrückt. Der drucklose Warmwasserspeicher mit 5 Litern Nenninhalt von Clage ist in zwei Ausführungen erhältlich. Als Untertisch Speicher S5U zur Montage unterhalb der Entnahmestelle, sowie als druckloser Warmwasserspeicher S5O zur Montage oberhalb der Entnahmestelle. Das Übertischgerät S5O verfügt über Anschlüsse an der Unterseite und kann beispielsweise über einem Ausgussbecken oder einer Küchenspüle montiert werden. Der Untertischspeicher 5l kann hingegen unterhalb des Waschbeckens im Badezimmer oder unterhalb der Küchenspüle verbaut werden. Modell S 5 5 Liter Untertisch 5 Liter Obertisch Technische Daten: Nennleistung [KW] 2,0 Energieeffizienzklasse A Wasseranschluss (Schraubanschluss) DN 10 (3/8") Temperaturwahlbereich [°C] 35-85 Ca. Mischwassermenge 40°C bei 65 °C [Liter] 9,1 Spannung [V] 230 Nennstrom [A] 9 Aufheizzeit Δt = 55 K [min] 10 Bereitschaftsstromverbrauch bei 65°C [kWh/24 h] 0,27 Schutzart IP24
• Nur für eine Entnahmestelle • Polypropylen-Innenbehälter • Temperatureinstellung bis 85°C • STB als Trockenlaufschutz • Frostschutz • Betriebsanzeige durch Signallampe Einsatzbereich: • Für kleinere Warmwassermengen • Für Küche, Gästezimmer usw. • Stecker fertig Der drucklose Warmwasserspeicher S5-O/S5-U ermöglicht das Erwärmen und Vorhalten von 5 Litern Wasser direkt an der Entnahmestelle. Er verfügt über einen Innenbehälter aus Polypropylen, der von einer Wärmedämmung umgeben ist. Ein elektrisches Heizelement mit 2000 Watt Leistung sorgt für ein schnelles Erwärmen des Speicherinhalts. Ein druckloser Warmwasserspeicher ist zur Atmosphäre hin offen, so dass im Untertischspeicher Niederdruck herrscht, und der Behälter im Innern niemals unter Leitungsdruck steht. Diese Bauform der Untertischspeicher wird auch als offener Speicher oder Niederdruckspeicher bezeichnet. Da der Untertischspeicher drucklos arbeitet, wird eine spezielle Armatur für drucklose Warmwassergeräte benötigt. Diese Armaturen verfügen über drei Anschlüsse, wobei eine Anschlussleitung mit dem Kaltwasseranschluss verbunden wird und zwei mit dem Warmwasserspeicher. Wird warmes Wasser benötigt, so strömt Kaltwasser über die Armatur und den Kaltwasserzulauf in den Speicher, wobei es das erwärmte Wasser durch den Warmwasserauslauf herausdrückt. Der drucklose Warmwasserspeicher mit 5 Litern Nenninhalt von Clage ist in zwei Ausführungen erhältlich. Als Untertisch Speicher S5U zur Montage unterhalb der Entnahmestelle, sowie als druckloser Warmwasserspeicher S5O zur Montage oberhalb der Entnahmestelle. Das Übertischgerät S5O verfügt über Anschlüsse an der Unterseite und kann beispielsweise über einem Ausgussbecken oder einer Küchenspüle montiert werden. Der Untertischspeicher 5l kann hingegen unterhalb des Waschbeckens im Badezimmer oder unterhalb der Küchenspüle verbaut werden. Modell S 5 5 Liter Untertisch 5 Liter Obertisch Technische Daten: Nennleistung [KW] 2,0 Energieeffizienzklasse A Wasseranschluss (Schraubanschluss) DN 10 (3/8") Temperaturwahlbereich [°C] 35-85 Ca. Mischwassermenge 40°C bei 65 °C [Liter] 9,1 Spannung [V] 230 Nennstrom [A] 9 Aufheizzeit Δt = 55 K [min] 10 Bereitschaftsstromverbrauch bei 65°C [kWh/24 h] 0,27 Schutzart IP24

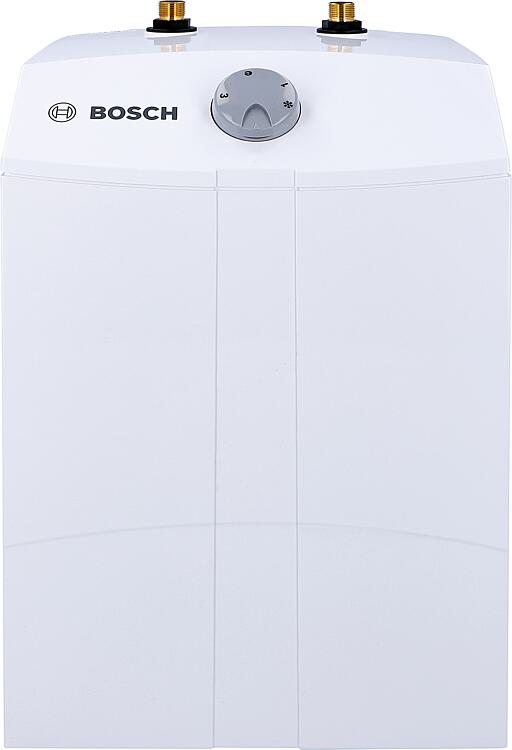

Modell TEG 5 Liter Obertisch Technische Daten Energieeffizienzklasse A*) Stromverbrauch Jahr/Tag [KWh] 523/2,646 Anschlusswert [W] 2000 Spannung [V] ~ 230 Nennstrom [A] 8,7 Wasserleitungsanschlüsse DN 15 (1/2“) Gewicht leer/mit Wasser [kg] 3,5/8,5 Durchschnittliche Isolierschichtstärke [mm] 31 Feuchtigkeitsschutzstufe IP 24 Aufheizzeit von 15 auf 75°C [min] 10 Mischwassermenge 40°C 1) [l] 9,1 Wärmeverlust [kWh/24h] 2) 0,32 Thermostat-Temperatur-Einstellung e/eco Anschlussmaße A [mm] 390 B [mm] 264 C [mm] - D [mm] 256 E [mm] 213 Zusätzliche Anschlussausrüstung (nicht im Lieferumfang enthalten) Mischbatterieausführung Oberhalb WB Inhalt: 5 Liter Typ: 5 Liter Obertisch B [mm]: – C [mm]: 138 Anschlüsse: G ½"
Modell TEG 5 Liter Untertisch Technische Daten Energieeffizienzklasse A*) Stromverbrauch Jahr/Tag [KWh] 525/2,475 Anschlusswert [W] 2000 Spannung [V] ~ 230 Nennstrom [A] 8,7 Wasserleitungsanschlüsse DN 10 (3(8“) Gewicht leer/mit Wasser [kg] 3,5/8,5 Durchschnittliche Isolierschichtstärke [mm] 31 Feuchtigkeitsschutzstufe IP 24 Aufheizzeit von 15 auf 75°C [min] 10 Mischwassermenge 40°C 1) [l] 9,1 Wärmeverlust [kWh/24h] 2) 0,32 Thermostat-Temperatur-Einstellung e/eco Anschlussmaße A [mm] 390 B [mm] - C [mm] 138 D [mm] 256 E [mm] 213 Zusätzliche Anschlussausrüstung (nicht im Lieferumfang enthalten) Mischbatterieausführung Unterhalb WB Inhalt: 5 Liter Typ: 5 Liter Untertisch B [mm]: 264 C [mm]: – Anschlüsse: G 3/8" EEK: A

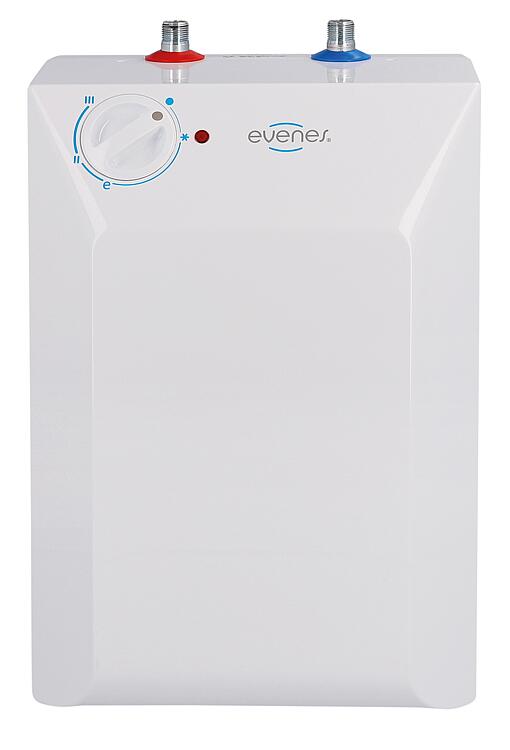

• Untertischmontage • Nur für eine Entnahmestelle • Kunststoffinnenbehälter • Betriebsanzeige durch Signallampe Technische Daten: • Anschlusswert (W) : 1800 • Spannung (V) : 230 • Feuchtigkeitschutzstufe (IP) : 24 • Wasserleitungsanschlüsse: DN 10 (3/8“) • Temperaturwahlbereich: 35°C bis + 85°C • EEK: A
• Passend für Frischwasserstation Easyflow Fresh 1T • Größe: DN 20 (3/4“)

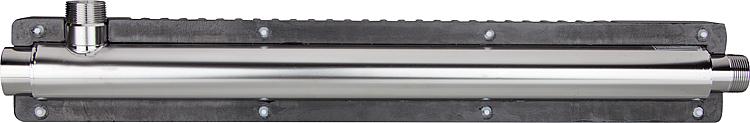

Durchlauferhitzer ASKOFLOW, DLE 530- V2Abis 4,5 KW, inkl. Isolierung, R1" AG x 1
Durchlauferhitzer Askoflow, DLE 740 - V2A bis 7,5 KW, inkl. Isolierung, R1 1/ 4"A
