Festbrennstoffregelung

Differenztemperaturregler DeltaSol CS/2 mit 2 Fühler - Mit 4 Eingängen und 2 Ausgängen• Für einfache Solaranlagen oder Festbrennstoffkessel.• Für Standard- und hocheffiziente Umwälzpumpen mit PWM-SignalTechnische Daten:• Eingänge: 4 Temperatursensoren Pt1000, 1 Grundfos Direct Sensor® VFD• Ausgänge: 1 Halbleiterrelais, 1 PWM-Ausgang• Schaltleistung: 1 (1) A 240 V~ (Halbleiterrelais)• Versorgung: 100 ... 240 V~ (50 ... 60 Hz)• Standby: <1 W• Datenschnittstelle: RESOL VBus®• Anzeige/Display: System-Monitoring-Display zur Anlagenvisualisierung, 16-Segment- und 7-Segment-Anzeige, 8 Symbole zum Systemstatus• Maße: 172 x 110 x 46 mmFunktionen:• Wärmemengenzählung• Inbetriebnahmemenü• Funktionskontrolle• Drainback-Option• Umschaltung zwischen °C und °FLieferumfang:• Inkl. 2 x Sensoren Pt 1000(1 x Speicher-/Kesselfühler FRP6, 1 x Kollektorfühler FKP6)

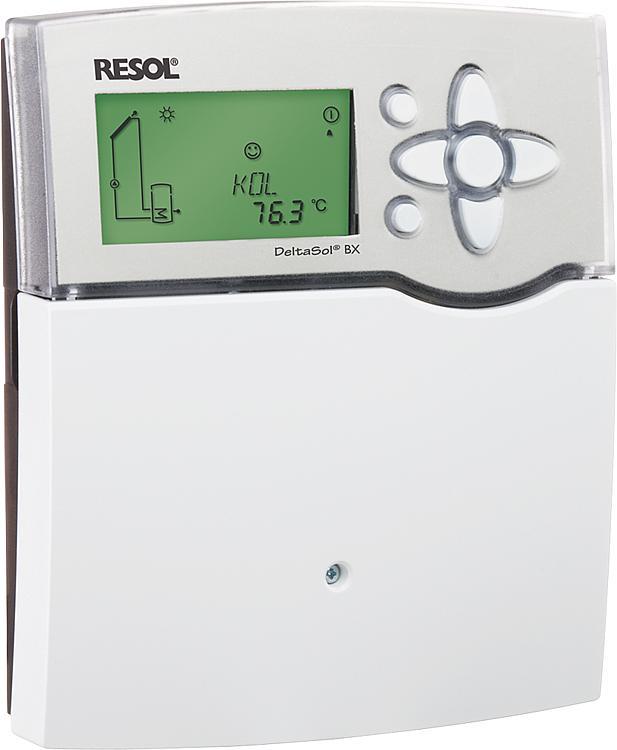

Differenztemperaturregler DeltaSol BX mit 5 Fühler (Komplettpaket) - Mit 5 Eingängen und 4 Ausgängen• Für mittlere Solaranlagen und Festbrennstoffkessel• Für Standard- und hocheffiziente Umwälzpumpen mit PWM-SignalTechnische Daten:• Eingänge: 5 Temperatursensoren Pt1000, 2 Grundfos Direct SensorsTM (analog), 1 Impulseingang V40• Ausgänge: 3 Halbleiterrelais, 1 elektromechanisches Relais und 2 PWM-Ausgänge• Schaltleistung: 1 (1) A 240 V~ (Halbleiterrelais), 2 (1) A 240 V~ (elektromechanisches Relais)• Gesamtschaltleistung: 4 A 240 V~• Versorgung: 100 ... 240 V~ (50 ... 60 Hz)• Leistungsaufnahme: < 1 W (Standby)• Datenschnittstelle: RESOL VBus®, SD-Karteneinschub• Gehäuse: Kunststoff, PC-ABS und PMMA• Montage: Wandmontage, Schalttafel-Einbau möglich• Schutzart: IP 20 / DIN EN 60529• Schutzklasse: I• Maße: 198 x 170 x 43 mFunktionen:• Systemregler für Solar- und Heizungssysteme• ?t-Regelung Drehzahlregelung• Wärmemengenzählung• Betriebsstundenzähler für die Solarpumpe• Röhrenkollektorfunktion• Thermostatfunktion• Speicherschichtladung• Vorranglogik• Drainbackoption, Boosterfunktion• Überwärmeabfuhr• Thermische Desinfektionsfunktion• Funktionskontrolle gemäß BAFA-RichtlinieLieferumfang:• -Inkl. 5 Sensoren Pt 1000(3x Speicher-/Kesselfühler FRP6, 2x Kollektorfühler FKP6)• 1x SD-Karte

Allgemeine Informationen: Differenztemperaturregler DeltaSol Plus inkl. 4 Fühler - Mit 4 Eingängen und 2 Ausgängen Der DeltaSol® CS Plus wurde speziell für die drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen in Standard-Solar- und Heizungsanlagen entwickelt. Er besitzt zwei PWM-Ausgänge und zusätzlich einen Eingang für einen Grundfos Direct Sensor™ VFD, mit dem eine präzise Wärmemengenzählung möglich ist. Das Inbetriebnahmemenü führt in nur acht Schritten durch die wichtigsten Einstellungen für die Erstkonfiguration. Alle Vorteile im Überblick für einfache Solaranlagen und Festbrennstoffkessel für Standard- und hocheffiziente Umwälzpumpen mit PWM-Signal Inkl. 4 Sensoren PT1000 (2x Speicher-/Kesselfühler FRP6, 2x Kollektorfühler FKP6) Technische Daten: Eingänge: 4 Temperatursensoren PT1000, 1 Grundfos Direct SensorTM VFD Ausgänge: 2 Halbleiterrelais, 2 PWM-Ausgänge Speziell für die Ansteuerung von Hocheffizienzpumpen Schaltleistung: 1 (1) A 240 V~ (Halbleiterrelais) Gesamtschaltleistung: 2 A 240 V~ Versorgung: 100 ... 240 V~ (50 ... 60 Hz) Standby-Leistungsaufnahme: < 1 W (Standby) Datenausgang: Resol VBus® Maße: 172 x 110 x 46 mm Funktionen: Wärmemengenzählung Röhrenkollektorfunktion Thermostatfunktion Inbetriebnahmemenü 10 Grundsysteme wählbar Funktionskontrolle Optional thermische Desinfektionsfunktion Drainback-Option Umschaltung zwischen °C und °F

Differenztemperaturregler DeltaSol ES mit 5 Fühler - Mit 8 Eingängen und 7 Ausgängen• Für mittlere Solaranlagen und Feststbrennstoffkessel. Technische Daten:• Gehäuse: Kunstoff, PC-ABS und PMMA• Schutzart: IP 20 / DIN EN 60529• Umgebungstemperatur: 0...40°C• Maße: 220 x 155 x 62 mm• Einbau: Wandmontage, Schalttafel-Einbau möglich• Anzeige: System-Monitor zur Anlagen visualisierung, 16-Segment- und 7-Segment-Anzeige, 8 Symbole zum Systemstatus und Betriebskontrolllampe• Bedienung: 3 Drucktasten in gehäusefront• Eingänge: 8 Sensoreingänge für PT1000, 1 x CS10, 1 x V40•Ausgänge: 7 Relaisausgänge, davon 3 Halbleiterrelais für Drehzahlregelung und 1 potenzialfreies Relais• Bus: RESOL VBus®• Versorgung: 220...240 V~• Leistungsaufnahme: ca. 4 VA• Gesamtschaltleistung: 4 (1) A, 220...240 V~Funktionen:• Solar- und Heizungsregler mit 36 vorprogrammierten Solar- und Heizungssystemen (z.B. 2-Speichersysteme, Ost-/Westdach, Heizkreisunterstützung•  Wärmeaustauschregelung• thermostatische Nachheizung• Festbrennstoffkessel(zuschaltbare) Funktionen und Optionen: • Wärmemengenzählung• Kollektorkühlfunktion• Röhrenkollektorsonderfunktion• Frostschutz, Minimaltemperaturbegrenzung• Drehzahlregelung• Bilanz- und Diagnosefunktionen• Funktionskontrolle (gemäß BAW-Richtlinien)• Lieferumfang:inkl. 5 Sensoren PT1000 (2x FKP6 und 3x FRP6)

Allgemeine Informationen: Der Differenztemperaturregler DeltaSol LS ist hervorragend geeignet für: Für komplexe Solaranlagen und Festbrennstoffkessel Für Standard- und Hocheffiziente Umwälzpumpen mit PWM-Signal Alle Vorteile im Überblick PREMIUM SICHERHEIT: Hohe Zuverlässigkeit und Betriebssicherheit PREMIUM QUALITÄT: Sehr hochwertige Verarbeitung Technische Daten: Leistungsbereich 21,5 - 40 kW Betrieb mit Heizöl EL u. EL A Bio 10 Eingänge: 4 Temperatursensoren Pt1000, Pt500 oder KTY, 1 Grundfos Direct SensorTM (analog) und 1 FlowRotor, 1 Impulseingang V40 (umschaltbar auf Temperatursensoreingang Pt1000, Pt500 oder KTY) Ausgänge: 3 Halbleiterrelais, 1 potenzialfreies Kleinspannungsrelais und 2 PWM-Ausgänge (auf 0-10 V umschaltbar) Schaltleistung: 1 (1) A 240 V~ (Halbleiterrelais), 1 (1) A 30 V~ (potenzialfreies Relais) Gesamtschaltleistung: 3 A 240 V~ Betriebsspannung: 100 ... 240 V~ (50 ... 60 Hz) Standby: 0,69 W Datenschnittstelle: RESOL VBus®, MicroSD-Karten Einschub, VBus®-Stromausgabe: 60 mA Gehäuse: Kunststoff, PC-ABS und PMMA Montage: Wandmontage, Schalttafel-Einbau möglich Schutzart: IP 20 / DIN EN 60529 Schutzklasse: I Maße (BxHxT): 110 x 166 x 47 mm Funktionen: Betriebsstundenzähler Röhrenkollektorfunktion Thermostatfunktion Drehzahlregelung Wärmemengenzählung Bilanz- und Diagnosefunktion Funktionskontrolle nach VDI 2169

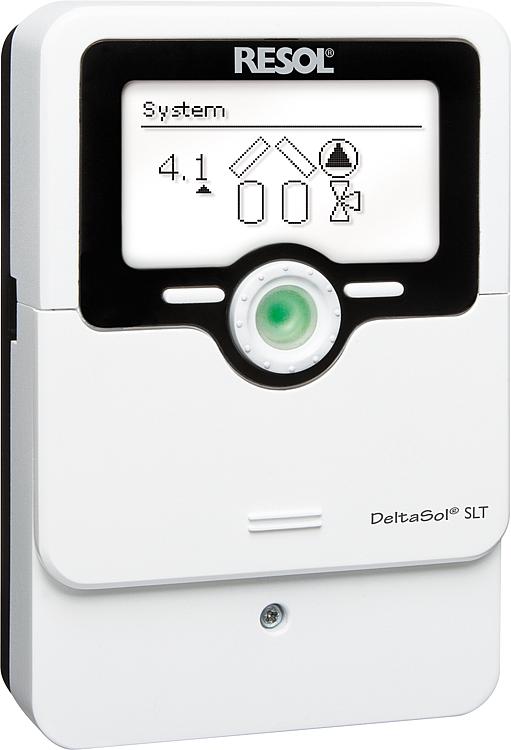

Differenztemperaturregler DeltaSol SLT inkl. 4 Fühler - Mit 4 Eingängen und 3 Ausgängen• Für komplexe Solaranlagen und Festbrennstoffkessel• Für Standard- und Hocheffiziente Umwälzpumpen Mit PWM-Signal Technische Daten:• Eingänge: 4 Temperatursensoren Pt1000, Pt500 oder KTY, 1 Grundfos Direct SensorTM (analog) und 1 FlowRotor,1 Impulseingang V40 (umschaltbar auf Temperatursensoreingang Pt1000, Pt500 oder KTY)• Ausgänge: 3 Halbleiterrelais, 1 potenzialfreies Kleinspannungsrelais und 2 PWM-Ausgänge (auf 0-10 V umschaltbar)• Schaltleistung: 1 (1) A 240 V~ (Halbleiterrelais), 1 (1) A 30 V (potenzialfreies Relais)• Gesamtschaltleistung: 3 A 240 V~• Betriebsspannung: 100 ... 240 V~ (50 ... 60 Hz)• Standby: 0,68 W• Datenschnittstelle: RESOL VBus®, MicroSDKarten Einschub, Mini-USB-Schnittstelle• Gehäuse: Kunststoff, PC-ABS und PMMA• Montage: Wandmontage, Schalttafel-Einbau möglich• Schutzart: IP 20 / DIN EN 60529• Schutzklasse: I• Maße (BxHxT): 110 x 166 x 47 mmFunktionen:• Betriebsstundenzähler• Röhrenkollektorfunktion• Zonenladung• Wärmeaustausch• Drehzahlregelung• Wärmemengenzählung• Bilanz- und Diagnosefunktion• Funktionskontrolle nach VDI 2169Lieferumfang:• Inkl. 4 Sensoren Pt 1000 (2x Speicher-/Kesselfühler FRP6 2x Kollektorfühler FKP6)

Festbrennstoff-Kesselregler FK, mit drei Fühler Der Feststoffkesselregler FK wurde speziell für Anlagen mit Festbrennstoffkesseln, wassergeführten Kaminöfen oder Pelletheizungen entwickelt. Durch die integrierten PWM- Ausgänge kann er zwei Hocheffizienzpumpen drehzahlgeregelt ansteuern. Mit leicht konfigurierbaren Wahlfunktionen ermöglicht die vielseitige Software z. B. die Ansteuerung eines elektronischen Mischers für die Rücklaufbeimischung, eine thermostatische Nachheizung, eine Zieltemperaturregelung und vieles mehr., Technische Daten: - Eingänge: 4 Sensoreingänge PT1000 - Ausgänge: 2 Halbleiterrelais, 2 PWM- Ausgänge - Datenausgang: Resol Vbus - Versorgung: 100240 V, 5060 Hz - Standby-Leistungsaufnahme: kleiner 1 W - Schaltleistungen: 1 (1) A 240 V Halbleiterrelais - Gesamtschaltleistung: 2 A 240 V - Maße (LxBxH): 172 x 110 x 46 mm Lieferumfang: - 1x Regler FK - 3 Sensoren PT1000 (2x Speicher-/ Kesselfühler FRP6, 1x Kollektorfühler FKP6), Funktionen: - Minimal- und Maximaltemperaturbegrenzung - Mischeransteuerung für die Rücklaufbeimischung - Zieltemperaturregelung - Drehzahlregelung - Rücklaufanhebung (Heizkreisunterstützung) - Thermostatische Nachheizung - Wärmeaustausch - PWM-Pumpenansteuerung, - Für Festbrennstoffkessel - Für Standard- und hocheffiziente Umwälzpumpen mit PWM-Signal - Mit 4 Eingängen und 2 Ausgängen
