Öltanks & Installation
Allgemeine Informationen: ideal für kleine Räume und schmale Durchgänge Schwimmende Entnahme Stabil und formbeständig durch Stahlbandagen Schnelle und sichere Montage durch NIV-O-Quick-System Brandsicher (zertifiziert laut MPA Erwitte) Viele Aufstellvarianten SMP-Geruchsbarriere Ihr Vorteil auf einem Blick: Das System von Innenbehälter und Auffangwanne als „TANK IM TANK“ garantiert doppelten Schutz und ermöglicht den Verzicht auf zusätzliche bauliche Maßnahmen (wie z.B. eine gemauerte Auffangwanne mit dreifach ölfestem Anstrich). Verwendung zur drucklosen Lagerung der nachfolgend aufgeführten Flüssigkeiten: 1. Heizöl EL nach DIN 51 603-1 2. Dieselkraftstoff nach DIN EN 590 3. Dieselkraftstoff nach DIN EN 14214 (Biodiesel) (nur in mit „SMP“ gekennzeichneten Behältern zulässig) 4. Heizöl EL A Bio 5 bis Bio 15 nach DIN V 51603-6 (Zusatz von FAME nach DIN EN 14214 ; ohne zusätzliche alternative Komponenten) Technische Daten Hersteller Art-Nr.: 4003492 Inhalt: 750 l L [mm]: 1190 B [mm]: 660 H [mm]: 1450 Gewicht [kg]: 50 T [mm]: 1190 Marke: Schütz EAN: 4039032024179
Allgemeine Informationen: ideal geeignet für Neubau und Modernisierung mit geringer Grundfläche (raum- und platzsparend) Schwimmende Entnahme Stabil und formbeständig durch Stahlbandagen Schnelle und sichere Montage durch NIV-O-Quick-System Brandsicher (zertifiziert laut MPA Erwitte) Viele Aufstellvarianten SMP-Geruchsbarriere Ihr Vorteil auf einem Blick: Das System von Innenbehälter und Auffangwanne als „TANK IM TANK“ garantiert doppelten Schutz und ermöglicht den Verzicht auf zusätzliche bauliche Maßnahmen (wie z.B. eine gemauerte Auffangwanne mit dreifach ölfestem Anstrich). Verwendung zur drucklosen Lagerung der nachfolgend aufgeführten Flüssigkeiten: 1. Heizöl EL nach DIN 51 603-1 2. Dieselkraftstoff nach DIN EN 590 3. Dieselkraftstoff nach DIN EN 14214 (Biodiesel) (nur in mit „SMP“ gekennzeichneten Behältern zulässig) 4. Heizöl EL A Bio 5 bis Bio 15 nach DIN V 51603-6 (Zusatz von FAME nach DIN EN 14214 ; ohne zusätzliche alternative Komponenten) Technische Daten Hersteller Art-Nr.: 4019093 Inhalt: 750 l L [mm]: 750 B [mm]: 750 H [mm]: 1700 Gewicht [kg]: 40 T [mm]: 750 Marke: Schütz EAN: 4039032024261
Kondensatgefäß KG 2 Anschlüsse universell für Schlauch oder Rohr mit 6 mm Außend - Anschlüsse universell mit 6 mm d a. (seitlich abgehend) - Aus Kunststoff - Für Rohr- oder Schlauchanschluss
Kupferrohr weich in Ringen 5mm durch Meterware

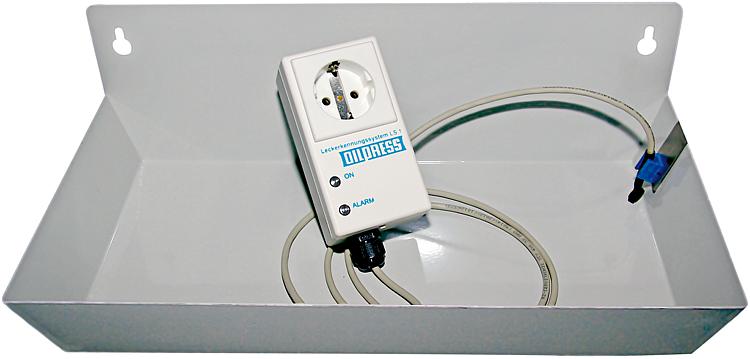

Leckerkennungssystem LS 1, Auffangwannemit Lecksensor, Steckerversion
Leckerkennungssystem LS 2 Auffangwanne mit Sensor für Parallelbetrieb zum Brenne
• Zum Aufspüren von Ölen, wie z.B. Heizöl EL, L, M oder Dieselkraftstoff (Gefahrklasse A III) und dünnflüssige Schmieröle, Getriebe- und Motorenöle, Hydraulik-, Pflanzen- und Transformatorenöle • Anzeigegerät mit eingebauter Betriebslampe, Alarmlampe, abschaltbarem Summer und Ausgaberelais • Zur Wandmontage in trockenen Räumen ausgelegt • Mit Einbaurahmen ist die Montage in Schaltschrank oder Schalttafel möglich • Allgemeine bauaufsichtliche Zulassung: Z-65.40-214 • Spannungsversorgung: AC 230 V • Ausgang: 1 potenzialfreier Umschaltkontakt • Kontaktbelastung: AC 230 V, 2 A • Ansprechzeit: 2 sek. • Schutzart: IP 30 • Maße (H x B x T): 166 x 100 x 65 mm • Für Anschluss von bis zu 5 optoelektronischen Sonden geeignet (nicht im Lieferumfang enthalten, bitte separat bestellen!) • Die optoelektronischen Sonden werden an die zu überwachenden Stellen montiert. • Die alarmauslösende Sonde wird angezeigt. Marke: AFRISO
Leckwarngerät Typ LWG 2000 Öl - Wasser - Warngerät auf Kaltleiterbasis zur optischen und akustischen Meldung von Flüssigkeitsansammlungen. Bestehend aus Anzeigegerät mit eingebauter Betriebslampe, Alarmlampe und abschaltbarem Summer sowie einer fexiblen Kaltleitersonde. Die Kaltleitersonde wird je nach dem zu überwachenden Objekt an die tiefste Stelle des Auffangraumes montiert. Bei Benetzung des im Betriebszustand aufgeheizten Kaltleiters kühlt sich dieser ab und ändert sprungartig seinen Widerstandswert. Diese Widerstandsänderung löst im Anzeigegerät optischen und akustischen Alarm aus. Das Anzeigegerät ist zur Wandmontage in trockenen Räumen (Schutzart IP 41) ausgelegt. Netzanschluss 230 V / 50 Hz NEU: TÜV geprüft, mit Relais , - Inkl. Kaltleitersonde für flexible Verlegung - Für Tank-, Kesselräume, Auffangwannen - Elektroanschluss: 230 V/50-60 Hz, IP 30 - Lieferumfang: - Anzeigegerät - Standard-Sonde, Länge: 2 m - Potentialfreier Relaiskontakt
Lithium Batterie 3,6 V Afriso 38309 - Passend für DIT 01 / 02 / 10

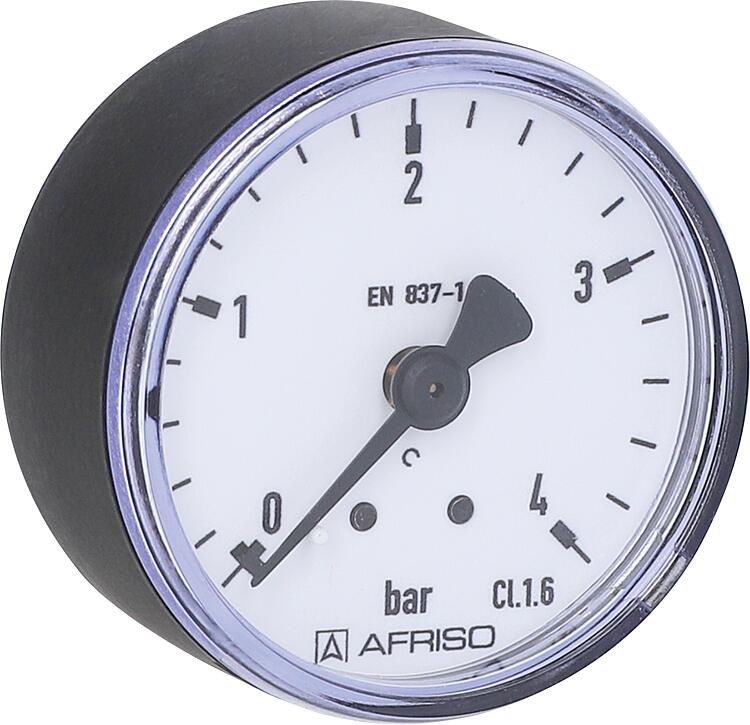

Manometer zu Druckminderer 0-4 bar D 50mm, 1/4" - DN 8 (1/4) - 0-4 bar
Mauerdurchführung DN 40 KFK-MD- - Aus Kunststoff - Als Schutzrohr zur Wanddurchführung des Entleer-Rohres
Maximelder-R mit Relais - Alarmgabe bei eingestellter max. Füllhöhe - Oberhalb des eingestellten Niveaus erfolgt optische und akustische Alarmgabe, TÜV PRODUCT SERVICE, QS-SYSTEM zertifiziert nach DIN ISO 9001, - Für Heizöl, Wasser oder neutrale Flüssigkeiten, die nicht dickflüssig oder anhaftend sind - Mit höhenverstellbarer Schwimmersonde und Relais für Zusatzalarm - Der akustische Alarmgeber ist abschaltbar - Einschraubkörper G1 mit Kabelverschraubung für die Höheneinstellung - Flüssigkeitstemperatur: 5GradC bis 50GradC - Relaiskontakt: potentialfreier Schließer - Kontaktbelastung: 230 V 2 A - Versorgungsspannung: 230 V 50 Hz - Schutzart: IP 30 - Gewicht: 0,75 kg
Mechanische Füllstandsmeßgerät Unimess universelles, mechanisches Füllstands- me - Mit Zahnradgetriebe aus Messing und Neusilber - Messbereich stufenlos einstellbar von 90 bis 200 cm Behälterhöhe oder - Durchmesser, wobei bei allen Messbereichen der volle Zeigerausschlag von 270Grad genutzt wird - Anzeige in %-Höhe - Stellzeiger zur Verbrauchskontrolle - Große Messgenauigkeit - Hohe Lebensdauer - Einschraubgewinde DN 40 (1 1/2) und DN 50 (2)
Messumformer UFS 01 Messumformer als Teil einer Überfüllsicherung in Kombination mit Standaufnehmer UFS und Niveaustandgeber 76 für die Flüssigkeiten: Heizöl, Dieselkraftstoff, Biodiesel, gebrauchte und ungebrauchte Motoren- und Getriebeöle etc. - Wandaufbaugehäuse mit Sicherheitsschaltung - Kurzschluss oder Leiterbruch im Verbindungskabel - Alarmanzeige - Akustischer Signalgeber - Prüftaster und Quittiertaster für den Alarmton - Potenzialfreier Relaiskontakt für externe Alarmleuchte - Zusätzlicher quittierbarer Relaiskontakt für externe Alarmhupe - Versorgungsspannung: AC 230 V - Ausgang: 1 potenzialfreier Umschaltkontakt für Alarmleuchte bzw. Magnetventil, Pumpe 1 potenzialfreier Umschaltkontakt für Alarmhupe, quittierbar - Kontaktbelastung für externe Alarmleuchten und Alarmhupen: max. 250 V, 2A - Schutzart: IP 40 - Allgemeine bauaufsichtliche Zulassung: Z-65.11-18 - Maße (H x B x T): 166 x 100 x 65 mm

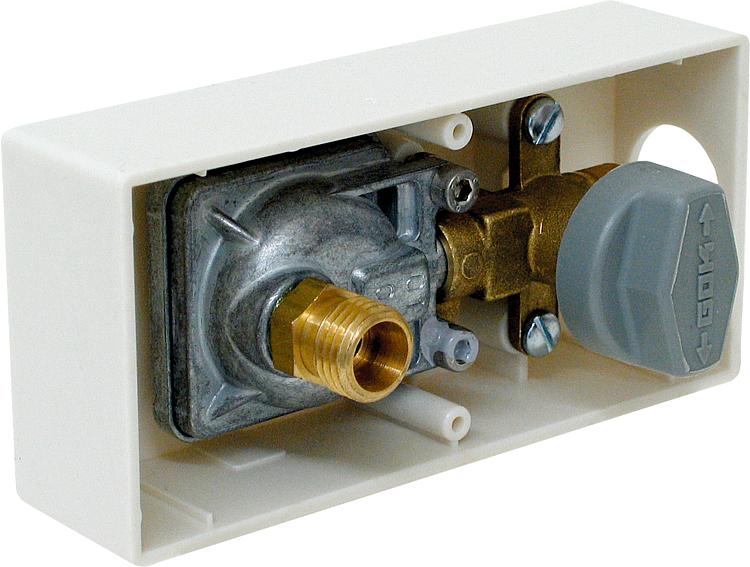

Mic- Dose PN 6 8 mm x 8 mm Nicht für Gebläsebrenner geeignet! - Verwendbar für Auf- und Unterputzmontage - Nicht für Gebläse-Brenner geeignet - Mit Schnellschlussventil, Filter, Regler mit Schließautomatik - Besonders kleine Abmessungen - Eingangsdruck: 0,5 bis 4 bar - Ausgangsdruck: 100 mbar - Nenndurchfluss: bis 12 l/h
Minimelder-R mit Potentialfreiem Kontakt - Für Heizöl, Wasser oder neutrale Flüssigkeiten, die nicht dickflüssig oder anhaftend sind - Mit höhenverstellbarer Schwimmersonde und Relais für Zusatzalarm - Der akustische Alarmgeber ist abschaltbar - Einschraubkörper G1 mit Kabelverschraubung für die Höheneinstellung - Flüssigkeitstemperatur: 5GradC bis 50GradC - Relaiskontakt: potentialfreier Schließer - Kontaktbelastung: 230 V 2 A - Versorgungsspannung: 230 V 50 Hz - Schutzart: IP 30 - Gewicht: 0,75 kg, - Für Alarmgabe bei einstellbarem Minimal-Füllstand im Behälter - Unterhalb des eingestellten Niveaus erfolgt optische und akustische Alarmgabe
Möck Anschlussstück AG 1 1/2'' DN 40 x G 1 1/2'' - a = 20 mm - l1 = 120 mm
Möck Anschlussstück AG 2'' DN 50 x G 2'' - a = 20 mm - l1 = 120 mm
Möck Anschlussstück IG 1 1/2'' DN 40 x G 1 1/2''
