Heizungs- u. Installationsmaterial
3-Wege Regelventil MK DN 50/PN 16 iG KVS 25 Die Regelventile der Baureihe MK können als Weiche-, Misch- und Sperrventile in Heiz-, Klima- und Belüftungsanlagen sowie in Anlagen zur Warmwassererzeugung verwendet werden. - Wellendichtung mittels O-Ring, der bei Verschleiß problemlos ausgetauscht werden kann - Passender Stellantrieb: Serie AS 250 Technische Daten: - Betriebsdruck: 10 bar - Medientemp.: 5 - 110 GradC - Hub: 15 mm - Anschluss: Innengewinde - Gehäuse und Schieber: Messing - Welle: rostfreier Stahl
• Zur Verwendung als Misch- /Umschalt- oder Zonenventil • Einbau in klassische Heiz-/Kühlanlagen • Einfache Anbaumöglichkeit von verschiedenen Mischer-Motoren • Verschiedene Einbaupositionen möglich • Herausragende Regelgenauigkeit durch sehr geringe Leckrate Technische Daten: • Betriebstemperatur: -10°C bis +130 °C • Betriebsdruck max.: 10 bar • Leckrate: 0,05 % • Drehmoment: - DN 15-32: < 3 Nm - DN 40-50: < 5 Nm • Material Gehäuse: entzinkungsbeständiges Messing DZR • Welle und Lagerbuchse: PPS Komposit • O-Ringe: EPDM • Drehwinkel: 90° • Medien: - Wasser nach VDI2035, - Glycolgemisch max. 50 % - Ethanolgemisch max. 28 % • Anschlüsse mit Innengewinde
• Zur Verwendung als Misch- /Umschalt- oder Zonenventil • Einbau in klassische Heiz-/Kühlanlagen • Einfache Anbaumöglichkeit von verschiedenen Mischer-Motoren • Verschiedene Einbaupositionen möglich • Herausragende Regelgenauigkeit durch sehr geringe Leckrate Technische Daten: • Betriebstemperatur: -10°C bis +130 °C • Betriebsdruck max.: 10 bar • Leckrate: 0,05 % • Drehmoment: - DN 15-32: < 3 Nm - DN 40-50: < 5 Nm • Material Gehäuse: entzinkungsbeständiges Messing DZR • Welle und Lagerbuchse: PPS Komposit • O-Ringe: EPDM • Drehwinkel: 90° • Medien: - Wasser nach VDI2035, - Glycolgemisch max. 50 % - Ethanolgemisch max. 28 % • Anschlüsse mit Innengewinde
• Zur Verwendung als Misch- /Umschalt- oder Zonenventil • Einbau in klassische Heiz-/Kühlanlagen • Einfache Anbaumöglichkeit von verschiedenen Mischer-Motoren • Verschiedene Einbaupositionen möglich • Herausragende Regelgenauigkeit durch sehr geringe Leckrate Technische Daten: • Betriebstemperatur: -10°C bis +130 °C • Betriebsdruck max.: 10 bar • Leckrate: 0,05 % • Drehmoment: - DN 15-32: < 3 Nm - DN 40-50: < 5 Nm • Material Gehäuse: entzinkungsbeständiges Messing DZR • Welle und Lagerbuchse: PPS Komposit • O-Ringe: EPDM • Drehwinkel: 90° • Medien: - Wasser nach VDI2035, - Glycolgemisch max. 50 % - Ethanolgemisch max. 28 % • Anschlüsse mit Innengewinde
• Zur Verwendung als Misch- /Umschalt- oder Zonenventil • Einbau in klassische Heiz-/Kühlanlagen • Einfache Anbaumöglichkeit von verschiedenen Mischer-Motoren • Verschiedene Einbaupositionen möglich • Herausragende Regelgenauigkeit durch sehr geringe Leckrate Technische Daten: • Betriebstemperatur: -10°C bis +130 °C • Betriebsdruck max.: 10 bar • Leckrate: 0,05 % • Drehmoment: - DN 15-32: < 3 Nm - DN 40-50: < 5 Nm • Material Gehäuse: entzinkungsbeständiges Messing DZR • Welle und Lagerbuchse: PPS Komposit • O-Ringe: EPDM • Drehwinkel: 90° • Medien: - Wasser nach VDI2035, - Glycolgemisch max. 50 % - Ethanolgemisch max. 28 % • Anschlüsse mit Innengewinde
• Zur Verwendung als Misch- /Umschalt- oder Zonenventil • Einbau in klassische Heiz-/Kühlanlagen • Einfache Anbaumöglichkeit von verschiedenen Mischer-Motoren • Verschiedene Einbaupositionen möglich • Herausragende Regelgenauigkeit durch sehr geringe Leckrate Technische Daten: • Betriebstemperatur: -10°C bis +130 °C • Betriebsdruck max.: 10 bar • Leckrate: 0,05 % • Drehmoment: - DN 15-32: < 3 Nm - DN 40-50: < 5 Nm • Material Gehäuse: entzinkungsbeständiges Messing DZR • Welle und Lagerbuchse: PPS Komposit • O-Ringe: EPDM • Drehwinkel: 90° • Medien: - Wasser nach VDI2035, - Glycolgemisch max. 50 % - Ethanolgemisch max. 28 % • Anschlüsse mit Innengewinde
• Zur Verwendung als Misch- /Umschalt- oder Zonenventil • Einbau in klassische Heiz-/Kühlanlagen • Einfache Anbaumöglichkeit von verschiedenen Mischer-Motoren • Verschiedene Einbaupositionen möglich • Herausragende Regelgenauigkeit durch sehr geringe Leckrate Technische Daten: • Betriebstemperatur: -10°C bis +130 °C • Betriebsdruck max.: 10 bar • Leckrate: 0,05 % • Drehmoment: - DN 15-32: < 3 Nm - DN 40-50: < 5 Nm • Material Gehäuse: entzinkungsbeständiges Messing DZR • Welle und Lagerbuchse: PPS Komposit • O-Ringe: EPDM • Drehwinkel: 90° • Medien: - Wasser nach VDI2035, - Glycolgemisch max. 50 % - Ethanolgemisch max. 28 % • Anschlüsse mit Außengewinde
• Zur Verwendung als Misch- /Umschalt- oder Zonenventil • Einbau in klassische Heiz-/Kühlanlagen • Einfache Anbaumöglichkeit von verschiedenen Mischer-Motoren • Verschiedene Einbaupositionen möglich • Herausragende Regelgenauigkeit durch sehr geringe Leckrate Technische Daten: • Betriebstemperatur: -10°C bis +130 °C • Betriebsdruck max.: 10 bar • Leckrate: 0,05 % • Drehmoment: - DN 15-32: < 3 Nm - DN 40-50: < 5 Nm • Material Gehäuse: entzinkungsbeständiges Messing DZR • Welle und Lagerbuchse: PPS Komposit • O-Ringe: EPDM • Drehwinkel: 90° • Medien: - Wasser nach VDI2035, - Glycolgemisch max. 50 % - Ethanolgemisch max. 28 % • Anschlüsse mit Außengewinde
• Zur Verwendung als Misch- /Umschalt- oder Zonenventil • Einbau in klassische Heiz-/Kühlanlagen • Einfache Anbaumöglichkeit von verschiedenen Mischer-Motoren • Verschiedene Einbaupositionen möglich • Herausragende Regelgenauigkeit durch sehr geringe Leckrate Technische Daten: • Betriebstemperatur: -10°C bis +130 °C • Betriebsdruck max.: 10 bar • Leckrate: 0,05 % • Drehmoment: - DN 15-32: < 3 Nm - DN 40-50: < 5 Nm • Material Gehäuse: entzinkungsbeständiges Messing DZR • Welle und Lagerbuchse: PPS Komposit • O-Ringe: EPDM • Drehwinkel: 90° • Medien: - Wasser nach VDI2035, - Glycolgemisch max. 50 % - Ethanolgemisch max. 28 % • Anschlüsse mit Außengewinde
• Zur Verwendung als Misch- /Umschalt- oder Zonenventil • Einbau in klassische Heiz-/Kühlanlagen • Einfache Anbaumöglichkeit von verschiedenen Mischer-Motoren • Verschiedene Einbaupositionen möglich • Herausragende Regelgenauigkeit durch sehr geringe Leckrate Technische Daten: • Betriebstemperatur: -10°C bis +130 °C • Betriebsdruck max.: 10 bar • Leckrate: 0,05 % • Drehmoment: - DN 15-32: < 3 Nm - DN 40-50: < 5 Nm • Material Gehäuse: entzinkungsbeständiges Messing DZR • Welle und Lagerbuchse: PPS Komposit • O-Ringe: EPDM • Drehwinkel: 90° • Medien: - Wasser nach VDI2035, - Glycolgemisch max. 50 % - Ethanolgemisch max. 28 % • Anschlüsse mit Außengewinde
• Zur Verwendung als Misch- /Umschalt- oder Zonenventil • Einbau in klassische Heiz-/Kühlanlagen • Einfache Anbaumöglichkeit von verschiedenen Mischer-Motoren • Verschiedene Einbaupositionen möglich • Herausragende Regelgenauigkeit durch sehr geringe Leckrate Technische Daten: • Betriebstemperatur: -10°C bis +130 °C • Betriebsdruck max.: 10 bar • Leckrate: 0,05 % • Drehmoment: - DN 15-32: < 3 Nm - DN 40-50: < 5 Nm • Material Gehäuse: entzinkungsbeständiges Messing DZR • Welle und Lagerbuchse: PPS Komposit • O-Ringe: EPDM • Drehwinkel: 90° • Medien: - Wasser nach VDI2035, - Glycolgemisch max. 50 % - Ethanolgemisch max. 28 % • Anschlüsse mit Außengewinde
• Trinkwasserbereitung • Separaten Kühlkreis • Mit flachdichtenden Außengewinde
• Trinkwasserbereitung • Separaten Kühlkreis • Mit flachdichtenden Außengewinde
3-Wege Zonenventil SF mit Endschalter DN 15, KVS 6,6 230 V
3-Wege Zonenventil SF mit Endschalter DN 20, KVS 7,8 230 V
3-Wege Zonenventil SF mit Endschalter DN 20, KVS 7,8 24 V
3-Wege Zonenventil SF mit Endschalter DN 25, KVS 12,6 230 V
3-Wege Zonenventil SF mit Endschalter DN 25, KVS 12,6 24 V

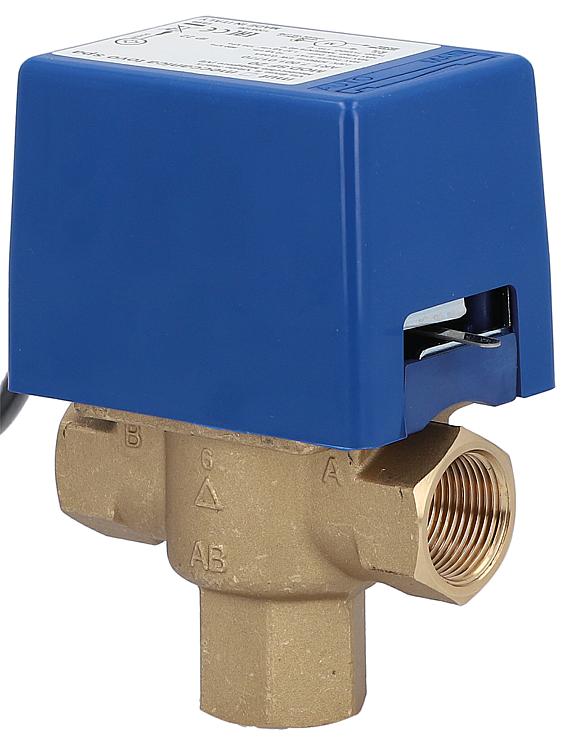

3-Wege Zonenventil Solar SF mit Endschalter DN 15, 230 V - Anschlüsse: Innengewinde, Zulässige Einbaulagen: Motor oben oder seitlich!, Funktionsweise: Wird die Stromversorgung aktiviert, schiebt der Servomotor (gegen die Federkraft) die Kugel in etwa 20 Sekunden von A nach B. Stromlos zieht die Rückholfeder die Kugel auf A zurück. , Die Zonenventile werden in geschlossenen Kreisläufen bei Heizungs- und Solaranlagen eingebaut. Mit Handbetätigung, arretierbar in Mittelstellung - Mit integriertem Endschalter Technische Daten: - Leistungsaufnahme: 6W - Elektr. Anschluss: 230 V, 50 Hz - Endschalter: 3 A, 250 V (AC) - Schutzart: IP 22 - Umgebungstemp. max.: 60 GradC - Mediumtemp.: 5GradC bis 130GradC - Betriebsdruck max.: 10 bar - Ventilgehäuse, Deckel: Messing - Rückholfeder: rostfreier Stahl - Kabellänge: 1000 mm - Differenzdruck max.: 0,9 bar - Wasser mit bis zu 50% Glykol
