Solarstationen & Zubehör
Anschlussset 3/4" mit Wellschlauch 500mm mit Wandhalter für AG
Auffangbehälter 9l zum Anschluss an Solarsicherheitsventil, mit Ablasshahn
Easyflow Syst2 Systemtrennung Solar Wärmetauscher max. 10 kW Trennsystem mit Wärmetauscher für Solarsysteme, um einen Primärkreis und Sekundärkreis hydraulisch zu trennen. Dadurch kann z. B. ein Solarkreis von einem Heizungspufferspeicher getrennt werden. Damit kann der Pufferspeicher ohne eigenen Wärmetauscher betrieben werden. Mit allen Easyflow-Heizkreissets und Solarstationen mit DN25 (1) AG kombinierbar! Die Leistungsdaten können durch verschiedene Installationen und andere Parameter abweichen!
Easyflow Syst2 Systemtrennung Solar Wärmetauscher max. 20 kW Trennsystem mit Wärmetauscher für Solarsysteme, um einen Primärkreis und Sekundärkreis hydraulisch zu trennen. Dadurch kann z. B. ein Solarkreis von einem Heizungspufferspeicher getrennt werden. Damit kann der Pufferspeicher ohne eigenen Wärmetauscher betrieben werden. Mit allen Easyflow-Heizkreissets und Solarstationen mit DN25 (1) AG kombinierbar! Die Leistungsdaten können durch verschiedene Installationen und andere Parameter abweichen!
Easyflow Syst2 Systemtrennung Solar Wärmetauscher max. 5 kW Trennsystem mit Wärmetauscher für Solarsysteme, um einen Primärkreis und Sekundärkreis hydraulisch zu trennen. Dadurch kann z. B. ein Solarkreis von einem Heizungspufferspeicher getrennt werden. Damit kann der Pufferspeicher ohne eigenen Wärmetauscher betrieben werden. Mit allen Easyflow-Heizkreissets und Solarstationen mit DN25 (1) AG kombinierbar! Die Leistungsdaten können durch verschiedene Installationen und andere Parameter abweichen!
Edelstahlwellschlauchset komplett, 1000mm lang für Easyflow 1, flachdichtend
Edelstahlwellschlauchset komplett, 500mm lang für Easyflow 1, flachdichtend
EPDM-Ablaufschlauch ALS 15 für alle gängigen 3/4"-Sicher- heitsventile, Länge: 1
Kugelhahn-Anschlussset DN20(3/4") für Typ Easyflow Solo 1
Kugelhahn-Anschlussset DN20(3/4") für Typ Easyflow Solo 2
• Stahl-Wandhalter • Kugelhähne mit Schwerkraftbremse im Vor- und Rücklauf, aufstellbar • Ganzmetall-Solar-Thermometer, 0-160°C • Design-Isolierung aus dauerelastischem EPP; 100% Isolation der Armaturen - sehr gute Belüftung und Kühlung der Pumpen • Ausführung Umwälzpumpe Wilo: für Solarregler mit PWM-Signal • Ausführung Umwälzpumpe Grundfos: für Solarregler mit oder ohne PWM-Signal Solar-Sicherheitsgruppe: • Solar-Sicherheits-Ventil 6 bar • Hochtemperatur-Manometer 0 - 6 bar mit Ventil • flachdichtender Anschluss für Ausdehnungs-Gefäß Spül- & Befüll-Einheit: • Flowmeter (Durchflussmesser) bis 120°C belastbar • Flowmeter-Messbereich: 3-22 l/min • Anschluss: DN 20 (3/4") IG
Solar-Trennsystem Easyflow Solo 2 HE, 12 Kw - Für die Übertragung von Solarenergie in einen Pufferspeicher ohne Solarwärmetauscher - Kompakte, komplett vormontierte Übertragungsstation - Inklusive vorverkabelte und vorprogrammierte Regelung - Einsetzbar in High-Flow und Low-Flow Anlagen - Plattenwärmetauscher mit 24 Platten, Technische Daten: - Betriebsdruck max.: 10 bar - Betriebstemperatur Primärkreis: 120GradC - Betriebstemperatur Sekundärkreis: 110GradC - Betriebsspannung: 230 V/AC, 50 Hz, Schuko-Stecker - Material Plattentauscher: AISI 316 gelötet - Material Isolierung: EPP - Maße (H x B x T): 585 x 576 x 190 mm - Wärmetauscher: 24 Platten, - Durchflussmesser: 8-28 l/min - max. Kollektorfläche High Flow: 24 m - max. Kollektorfläche Low Flow: 50 m - Leistung bei t 10 K High Flow: 12 kW - Leistung bei t 25 K Low Flow: 25 kW - Umwälzpumpe Primär: Wilo Star RS 25/6 - Umwälzpumpe Sekundär HE: Wilo Stratos Para 25/1-7, Primärer Solarkreis: - Durchflussmesser mit Spüleinrichtung - Solarpumpe - Absperrkugelhähne mit Schwerkraftbremse und Thermometer 0 - 120GradC - Luftabscheider im Vorlauf - Sicherheitsgruppe mit Manometer 0 - 10 bar und SV 6 bar, Abgang für MAG DN 20 (3/4) - Anschlussgröße: DN 25 (1) AG, Sekundärer Pufferspeicherkreis: - Sicherheitsventil 3 bar - Umwälzpumpe - Schwerkraftbremse im Rücklauf - Anschlussgröße: DN 20 (3/4) AG
Solar-Trennsystem Easyflow Solo1 HE, 15Kw Primärer Solarkreis: - Durchflussmesser mit Spüleinrichtung - Solarpumpe - Absperrkugelhähne mit Schwerkraftbremse und Thermometer 0 - 120GradC - Luftabscheider im Vorlauf - Sicherheitsgruppe mit Manometer 0 - 10 bar und SV 6 bar, Abgang für MAG DN 20 (3/4) - Anschlussgröße: DN 25 (1) AG, - Durchflussmesser: 8-28 l/min - max. Kollektorfläche High Flow: 30 m - max. Kollektorfläche Low Flow: 50 m - Leistung bei t 10 K High Flow: 15 kW - Leistung bei t 25 K Low Flow: 25 kW - Umwälzpumpe Primär HE: Wilo Stratos Para 25/1-7 - Umwälzpumpe Sekundär HE: Wilo Stratos Para 25/1-7, Sekundärer Pufferspeicherkreis: - Sicherheitsventil 3 bar - Umwälzpumpe - Schwerkraftbremse im Rücklauf - Anschlussgröße: DN 20 (3/4) AG , Technische Daten: - Betriebsdruck max.: 10 bar - Betriebstemperatur Primärkreis: 120GradC - Betriebstemperatur Sekundärkreis: 110GradC - Betriebsspannung: 230 V/AC, 50 Hz, Schuko-Stecker - Material Plattentauscher: AISI 316 gelötet - Material Isolierung: EPP - Maße (H x B x T): 585 x 576 x 190 mm - Wärmetauscher: 24 Platten, - Für die Übertragung von Solarenergie in einen Pufferspeicher ohne Solarwärmetauscher - Kompakte, komplett vormontierte Übertragungsstation - Inklusive vorverkabelte und vorprogrammierte Regelung - Einsetzbar in High-Flow und Low-Flow Anlagen - Plattenwärmetauscher mit 24 Platten
Solar-Trennsystem Solex Midi DN20, inkl. Regelung Delta Sol BX Plus Solare Übertragungsstationen SolexMini / SolexMidi Aus Gründen des Frostschutzes wird der Solarkreis eines thermischen Solarsystems mit einem Polypropylenglykol-Wassergemisch befüllt. Das Heizungssystem wird i.d.R. mit Wasser betrieben. Um die Wärmeenergie von dem Solarkreis in den Heizungskreis zu übertragen, wird ein Wärmetauscher eingesetzt. Herzstück dieser Module ist ein Plattenwärmetauscher, der durch seine Betriebsweise im Kreuzstrom eine hervorragende Wärmeübertragung ermöglicht. In den Solex-Modulen sind Grundfos Hocheffizienzpumpen eingesetzt, die über einen extrem großen Stellbereich verfügen. Die Regelung wird voreingestellt, montiert und verdrahtet ausgeliefert, so dass eine einfache Anpassung an das reale System gewährleistet ist. Der Einsatz von Volumenstromsensoren in den Solex-Modulen ermöglicht eine leistungsbezogene Regelung, sichert eine effektive Anlagenüberwachung und bietet zudem eine integrierte Wärmemengenzählung. Die Solex-Module sind mit Sicherheits-, Absperr- und Spülarmaturen ausgestattet, so dass das Solarsystem sicher und schnell in Betrieb genommen werden kann., Technische Daten: - Bis zu 50 m Kollektorfläche - Max. Druck: primär: 6 bar / sekundär: 3 bar - Max. Betriebstemperatur: primär: 120C / sekundär: 95C - Anschlüsse: primär: 3/4IG / sekundär: 3/4IG - Wärmetauscher: 24 Platten (IC25) - Sicherheitsventil: primär / sekundär: 6 bar - Volumenstrommessung: primär: FlowRotor mit Hall-Sensor, Messbereich 2-50 l/min - Regler: DeltaSol(R) BX Plus - Umwälzpumpe: - Primär: Grundfos UPM3 15-145 PWM - Sekundär: Grundfos UPM3 15-75 PWM
Solar-Trennsystem Solex Mini DN15, inkl. Regelung Delta Sol BX Plus Technische Daten: - Bis zu 30 m Kollektorfläche - Max. Druck: primär: 6 bar / sekundär: 3 bar - Max. Betriebstemperatur: primär: 120C / sekundär: 95C - Anschlüsse: primär: 3/4IG / sekundär: 3/4IG - Wärmetauscher: 24 Platten (IC8T) - Sicherheitsventil: primär: 6 bar / sekundär: 3 bar - Volumenstrommessung: primär: FlowRotor mit Hall-Sensor, Messbereich 0,5-15 l/min - Regler: DeltaSol(R) BX Plus - Umwälzpumpe: - Primär: Grundfos UPM3 15-145 PWM - Sekundär: Grundfos UPM3 15-75 PWM, Solare Übertragungsstationen SolexMini / SolexMidi Aus Gründen des Frostschutzes wird der Solarkreis eines thermischen Solarsystems mit einem Polypropylenglykol-Wassergemisch befüllt. Das Heizungssystem wird i.d.R. mit Wasser betrieben. Um die Wärmeenergie von dem Solarkreis in den Heizungskreis zu übertragen, wird ein Wärmetauscher eingesetzt. Herzstück dieser Module ist ein Plattenwärmetauscher, der durch seine Betriebsweise im Kreuzstrom eine hervorragende Wärmeübertragung ermöglicht. In den Solex-Modulen sind Grundfos Hocheffizienzpumpen eingesetzt, die über einen extrem großen Stellbereich verfügen. Die Regelung wird voreingestellt, montiert und verdrahtet ausgeliefert, so dass eine einfache Anpassung an das reale System gewährleistet ist. Der Einsatz von Volumenstromsensoren in den Solex-Modulen ermöglicht eine leistungsbezogene Regelung, sichert eine effektive Anlagenüberwachung und bietet zudem eine integrierte Wärmemengenzählung. Die Solex-Module sind mit Sicherheits-, Absperr- und Spülarmaturen ausgestattet, so dass das Solarsystem sicher und schnell in Betrieb genommen werden kann.
Solarkreissicherheitsgruppe für Easyflow Syst. Mit SV 6 bar Manometer 10 bar für Easyflow Syst mit SV 6 bar Manometer 10 bar
Solarstation DN25 FlowCon MAX-FA Flowmeter 5-40 l/min ohne Pumpe, mit AirStop
Allgemeine Informationen: Solarstation Easyflow Typ 1 - mit Solarumwälzpumpe Wilo Para ST 25/6 PWM geeignet für Umwälzpumpen Baulänge 180 mm für Solarregelungen mit PWM Ausgang ideal geeignet für eine direkte Befestigung an der Wand Durchflussmesser mit Spül- und Befülleinheit Kugelhahn mit Thermometerhandgriff und Schwerkraftbremse Anschluss für Ausdehnungsgefäß DN20 (3/4“)- AG flachdichtend Sicherheitsgruppe mit Manometer und Sicherheitsventil Mit Verschraubungen für Umwälzpumpe DN 25(1“) mit DN 40 (11/2“) Überwurf Technische Daten Material: Messing Material Isolierung: EPP Temperaturanzeige Thermometer: 0-120°C Sicherheitsventil: 6 bar Manometer: 0-10 bar Maße mit Isolierung (B x H x T): 155 x 425 x 150 mm Technische Daten Solar-Umwälzpumpen Pumpentyp: Wilo Para ST 25/6 PWM Nenngröße: DN 25 (1“) mit DN 40 (11/2“) AG Baulänge: 180 mm Förderhöhe max.: 6,7m EEI: ≤0,20 Regelungsarten: PWM-Signalart: 2 Solar Proportionaldruckkennlinie: nein Konstantdruckkennlinie: nein Konstantdrehzahlkennlinie: nein Autoadapt: nein
Allgemeine Informationen: Solarstation Easyflow 1" Einstrang - mit Solarumwälzpumpe Wilo Para ST 25/6 PWM geeignet für Umwälzpumpen Baulänge 180 mm für Solarregelungen mit PWM Ausgang ideal geeignet für eine direkte Befestigung an der Wand Durchflussmesser mit Spül- und Befülleinheit Kugelhahn mit Thermometerhandgriff und Schwerkraftbremse Anschluss für Ausdehnungsgefäß DN20 (3/4“)- AG flachdichtend Sicherheitsgruppe mit Manometer und Sicherheitsventil Mit Verschraubungen für Umwälzpumpe DN 25(1“) mit DN 40 (11/2“) Überwurf Technische Daten Material: Messing Material Isolierung: EPP Temperaturanzeige Thermometer: 0-120°C Sicherheitsventil: 6 bar Manometer: 0-10 bar Maße mit Isolierung (B x H x T): 155 x 425 x 150 mm Technische Daten Solar-Umwälzpumpen Pumpentyp: Wilo Para ST 25/6 PWM Nenngröße: DN 25 (1“) mit DN 40 (11/2“) AG Baulänge: 180 mm Förderhöhe max.: 6,7m EEI: ≤0,20 Regelungsarten: PWM-Signalart: 2 Solar Proportionaldruckkennlinie: nein Konstantdruckkennlinie: nein Konstantdrehzahlkennlinie: nein Autoadapt: nein

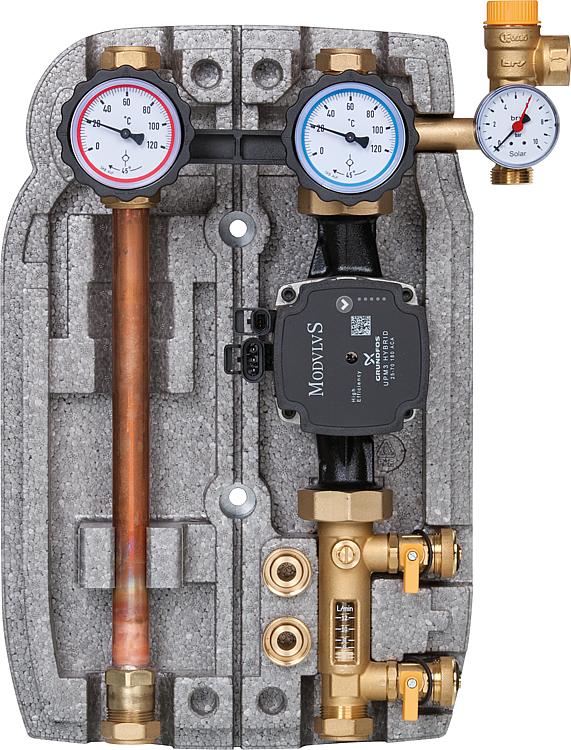

Solarstation Easyflow 22mm Zweistrang,2- 12l/min, Grundfos UPM3 Hybrid 25-70 Technische Daten: - Material: Messing - Material Isolierung: EPP - Temperaturanzeige Thermometer: 0- 120GradC - Sicherheitsventil: 6 bar - Manometer: 0-10 bar - Maße mit Isolierung (B x H x T): 277 x 425 x 150 mm, - Ausführung mit Solar- Umwälzpumpe Grundfos UPM Hybrid 25-70 - Für Solarregelungen mit oder ohne PWM Ausgang - Stabile Rückseite für eine direkte Befestigung an der Wand - Durchflussmesser mit Spül- und Befülleinheit - Kugelhahn mit Thermometerhandgriff und Schwerkraftbremse - Anschluss für Ausdehnungsgefäß DN20 (3/4)- AG flachdichtend - Sicherheitsgruppe mit Manometer und Sicherheitsventil - Mit Verschraubungen für Umwälzpumpe DN 25(1) mit DN 40 (11/2) Überwurf - Für Umwälzpumpen Baulänge 180 mm, Technische Daten Solar-Umwälzpumpen: - Pumpentyp: Grundfos UPM3 Hybrid 25-70 - Nenngröße: DN 25 (1) mit DN 40 (11/2) AG - Baulänge: 180 mm - Förderhöhe max.: 7 m - EEI: =0,20 - Regelungsarten: - PWM-Signalart: 1 Heizung + 2 Solar - Proportionaldruckkennlinie: 3 - Konstantdruckkennlinie: 3 - Konstantdrehzahlkennlinie: 4 - Autoadapt: ja
Solarstation Easyflow 22mm Zweistrang,2- 12l/min, Wilo Para ST25/6 Technische Daten Solar-Umwälzpumpen - Pumpentyp: Wilo Para ST 25/6 PWM - Nenngröße: DN 25 (1) mit DN 40 (11/2) AG - Baulänge: 180 mm - Förderhöhe max.: 6,7m - EEI: =0,20 - Regelungsarten: - PWM-Signalart: 2 Solar - Proportionaldruckkennlinie: nein - Konstantdruckkennlinie: nein - Konstantdrehzahlkennlinie: nein - Autoadapt: nein, - Ausführung mit Solar-Umwälzpumpe Wilo Para ST 25/6 PWM - Für Solarregelungen mit PWM Ausgang - Stabile Rückseite für eine direkte Befestigung an der Wand - Durchflussmesser mit Spül- und Befülleinheit - Kugelhahn mit Thermometerhandgriff und Schwerkraftbremse - Anschluss für Ausdehnungsgefäß DN20 (3/4)- AG flachdichtend - Sicherheitsgruppe mit Manometer und Sicherheitsventil - Mit Verschraubungen für Umwälzpumpe DN 25(1) mit DN 40 (11/2) Überwurf - Für Umwälzpumpen Baulänge 180 mm, Achtung! Nur Regelung mit PWM-Signal einsetzbar! , Technische Daten: - Material: Messing - Material Isolierung: EPP - Temperaturanzeige Thermometer: 0- 120GradC - Sicherheitsventil: 6 bar - Manometer: 0-10 bar - Maße mit Isolierung (B x H x T): 277 x 425 x 150 mm
Solarstation Easyflow 22mm Zweistrang,2- 12l/min,Luftabsch., Grundfos UPM3 Hybrid Technische Daten: - Material: Messing - Material Isolierung: EPP - Temperaturanzeige Thermometer: 0- 120GradC - Sicherheitsventil: 6 bar - Manometer: 0-10 bar - Maße mit Isolierung (B x H x T): 277 x 425 x 150 mm, - Ausführung mit Solar- Umwälzpumpe Grundfos UPM Hybrid 25-70 - Für Solarregelungen mit oder ohne PWM Ausgang - Stabile Rückseite für eine direkte Befestigung an der Wand - Durchflussmesser mit Spül- und Befülleinheit - Kugelhahn mit Thermometerhandgriff und Schwerkraftbremse - Anschluss für Ausdehnungsgefäß DN20 (3/4)- AG flachdichtend - Sicherheitsgruppe mit Manometer und Sicherheitsventil - Mit Verschraubungen für Umwälzpumpe DN 25(1) mit DN 40 (11/2) Überwurf - Für Umwälzpumpen Baulänge 180 mm, Technische Daten Solar-Umwälzpumpen: - Pumpentyp: Grundfos UPM3 Hybrid 25-70 - Nenngröße: DN 25 (1) mit DN 40 (11/2) AG - Baulänge: 180 mm - Förderhöhe max.: 7 m - EEI: =0,20 - Regelungsarten: - PWM-Signalart: 1 Heizung + 2 Solar - Proportionaldruckkennlinie: 3 - Konstantdruckkennlinie: 3 - Konstantdrehzahlkennlinie: 4 - Autoadapt: ja
Solarstation Easyflow 22mm Zweistrang,2- 12l/min,Luftabsch., Wilo Para ST25/6 Technische Daten Solar-Umwälzpumpen - Pumpentyp: Wilo Para ST 25/6 PWM - Nenngröße: DN 25 (1) mit DN 40 (11/2) AG - Baulänge: 180 mm - Förderhöhe max.: 6,7m - EEI: =0,20 - Regelungsarten: - PWM-Signalart: 2 Solar - Proportionaldruckkennlinie: nein - Konstantdruckkennlinie: nein - Konstantdrehzahlkennlinie: nein - Autoadapt: nein, - Ausführung mit Solar-Umwälzpumpe Wilo Para ST 25/6 PWM - Für Solarregelungen mit PWM Ausgang - Stabile Rückseite für eine direkte Befestigung an der Wand - Durchflussmesser mit Spül- und Befülleinheit - Kugelhahn mit Thermometerhandgriff und Schwerkraftbremse - Anschluss für Ausdehnungsgefäß DN20 (3/4)- AG flachdichtend - Sicherheitsgruppe mit Manometer und Sicherheitsventil - Mit Verschraubungen für Umwälzpumpe DN 25(1) mit DN 40 (11/2) Überwurf - Für Umwälzpumpen Baulänge 180 mm, Technische Daten: - Material: Messing - Material Isolierung: EPP - Temperaturanzeige Thermometer: 0- 120GradC - Sicherheitsventil: 6 bar - Manometer: 0-10 bar - Maße mit Isolierung (B x H x T): 277 x 425 x 150 mm
