Mischer & Umschaltventile
• Einbau in klassische Heiz-/Kühlanlagen • Kompakte H-Bauform • Variabler Achsabstand von 90 - 125 mm einstellbar • Einfache Anbaumöglichkeit von verschiedenen Mischer-Motoren • Anschlüsse Pumpenflansch und Außengewinde • Herausragende Regelgenauigkeit durch sehr geringe Leckrate • Vor- und Rücklauf drehbar Technische Daten: • Betriebstemperatur: -10°C bis +130°C • Betriebsdruck max.: 10 bar • Leckrate: 0,05 % • Drehmoment: < 3 Nm • Material Gehäuse: entzinkungsbeständiges Messing DZR • Welle und Lagerbuchse: PPS Komposit • O-Ringe: EPDM • Drehwinkel: 90° • Medien: - Wasser nach VDI2035 - Glycolgemisch max. 50 % - Ethanolgemisch max. 28 % • Anschlüsse Außengewinde DN 40 (1 1/2") und Pumpenflansch DN 40 (1 1/2")

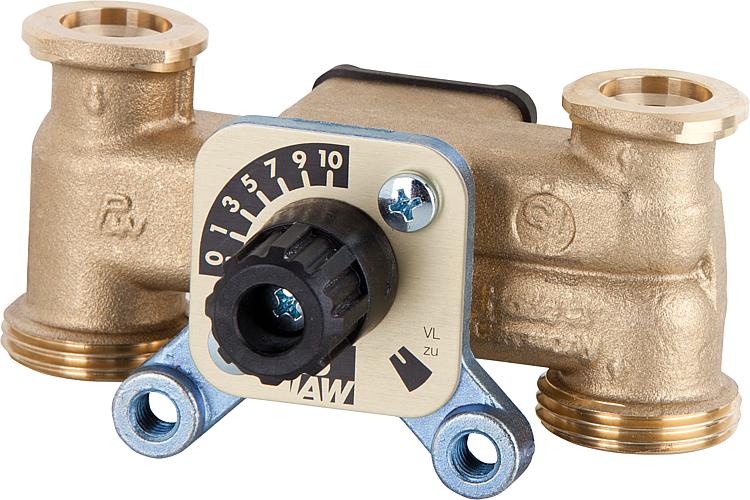

• Passend für PAW: 3-Wege-Mischer • Anschluss: DN20, F 3/4“ x G 1“ AG A=90mm • Kurze Mischerwelle • Ref.-Nr.: B31010• Passend für PAW Heizkreis-Sets

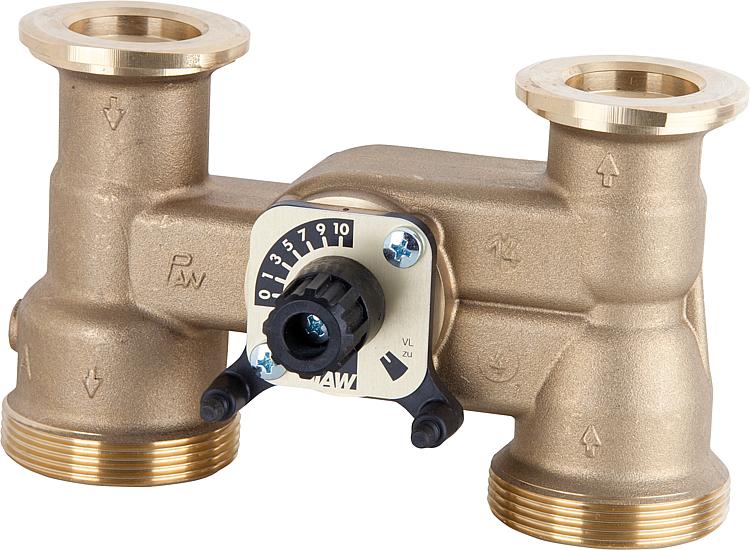

• Passend für PAW: 3-Wege-Mischer • Anschlüsse: DN32, F 11/4" x G 2" AG A=125mm • Kurze Welle und Rastbolzen • Ref.-Nr.: B370105• Passend für PAW Heizkreis-Sets

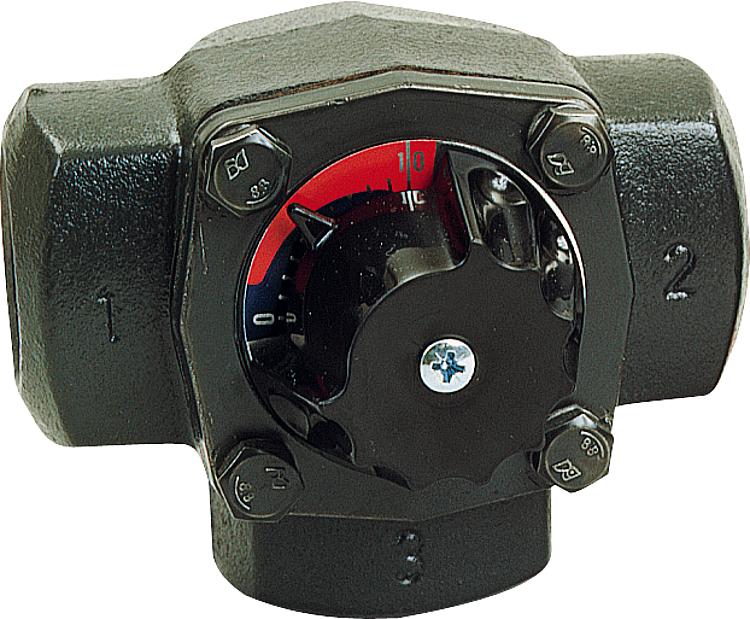

3-Wege-Mischer Termomix D 20 S Rp 3/4" - Betriebstemperatur max.: 110GradC - Betriebsdruck max.: 10 bar - Drehwinkel: 90Grad - Gehäuse: Grauguss - Innenteile: Messing - Deckel: Aluminium - Welle: Messing - Wellendichtung: Zwei O-Ringe, EPDM - Motorsteuerung: Einfache Anbaumöglichkeit für Stellmotoren - Anschlüsse: Innengewinde, - Drehmoment: 0,2 Nm
3-Wege-Mischer Termomix D 25 S Rp 1" - Drehmoment: 0,2 Nm, - Betriebstemperatur max.: 110GradC - Betriebsdruck max.: 10 bar - Drehwinkel: 90Grad - Gehäuse: Grauguss - Innenteile: Messing - Deckel: Aluminium - Welle: Messing - Wellendichtung: Zwei O-Ringe, EPDM - Motorsteuerung: Einfache Anbaumöglichkeit für Stellmotoren - Anschlüsse: Innengewinde
3-Wege-Mischer Termomix D 32 S Rp 11/4" - Betriebstemperatur max.: 110GradC - Betriebsdruck max.: 10 bar - Drehwinkel: 90Grad - Gehäuse: Grauguss - Innenteile: Messing - Deckel: Aluminium - Welle: Messing - Wellendichtung: Zwei O-Ringe, EPDM - Motorsteuerung: Einfache Anbaumöglichkeit für Stellmotoren - Anschlüsse: Innengewinde, - Drehmoment: 0,2 Nm
3-Wege-Mischer Termomix D 40 S Rp 11/2" - Drehmoment: 0,2 Nm, - Betriebstemperatur max.: 110GradC - Betriebsdruck max.: 10 bar - Drehwinkel: 90Grad - Gehäuse: Grauguss - Innenteile: Messing - Deckel: Aluminium - Welle: Messing - Wellendichtung: Zwei O-Ringe, EPDM - Motorsteuerung: Einfache Anbaumöglichkeit für Stellmotoren - Anschlüsse: Innengewinde
3-Wege-Mischer Termomix D 50 S Rp 2" - Betriebstemperatur max.: 110GradC - Betriebsdruck max.: 10 bar - Drehwinkel: 90Grad - Gehäuse: Grauguss - Innenteile: Messing - Deckel: Aluminium - Welle: Messing - Wellendichtung: Zwei O-Ringe, EPDM - Motorsteuerung: Einfache Anbaumöglichkeit für Stellmotoren - Anschlüsse: Innengewinde, - Drehmoment: 0,2 Nm
3-Wege-Umschaltventil Evenes DN 20 (3/ 4"), 230V 3-Wege Messing-Umschaltventil mit einem Antriebsmotor. Für den Einbau in geschlossenen Heizsystemen, wie z.B. Wärmepumpen, Öl-Gaskesseln und Festbrennstoffkesseln. - Mit Relais für 2-Punkt-Ansteuerung und zum parallelen Betrieb mehrerer Antriebe - Endschalter Signal in der Position B- AB (z.B. für die Steuerung der Pumpe) - Manuelle Handverstellung stromlos möglich Technische Daten: Antrieb - Betriebsspannung: 230 V, 50 Hz / IP44 - Leistungsaufnahme: - 4,5 W im Betrieb - 1 W im Stillstand in Position AB-B - 0 W im Stillstand in Position AB-A - Endschalter: 6(1) A, - Stellzeit für 90Grad: 22 s - Drehmoment max.: 8 Nm - Temperaturbereich Umgebung: -5Grad bis 55GradC, nicht kondensierend - Anschlusskabel: 1 m (4x 0,75 mm ) Umschaltventil - Material: Messing - Dichtungen: O-Ringe, EPDM - Betriebsdruck max.: 10 bar - Differenzdruck max.: 1 bar - Stellwinkel: 90Grad - Temperaturbereich Medium: 0GradC bis 100GradC - Leckrate: ca. 0,1% von Kvs - Medium: Heizungswasser oder Wassergemisch (Glycol max. 50%, zum Frost- und Korrosionsschutz) nach VDI 2035.
• Als Mischer oder Verteiler einsetzbar • Motorsteuerung: Einfache Anbaumöglichkeit für Stellmotoren Technische Daten: • Material: Messing • Wellendichtung: EPDM • Betriebstemperatur: 0°C bis +110°C • Betriebsdruck max.: 10 bar • Leckrate: < 1% • Drehwinkel: 90° • Drehmoment: 5 Nm • Medien: Wasser - Glykol/Ethanol max. 50%
4-Wege Mischer Easyflow, Typ 4A DN20 (3/ 4") AG, Kvs 2,8 - Regelt die gewünschte Vorlauftemperatur und dient gleichzeitig als Rücklauftemperaturanhebung für den Wärmeerzeuger. Somit werden Schäden durch Kondensation verringert. - Einfache Anbaumöglichkeit für Mischermotore Technische Daten: - Betriebstemperatur: 0-130GradC - Betriebsdruck max.: 8 bar - Leckrate: kleiner 1% - Drehmoment: DN 15-32: kleiner3 Nm DN 40-50: kleiner 5 Nm - Material Gehäuse: entzinkungsbeständiges Messing - O-Ringe Wellendichtung: EPDM - Drehwinkel: 90Grad - Medien: Wasser, Glycolgemisch max. 50% , - Anschlüsse mit Aussengewinde
4-Wege Mischer Easyflow, Typ 4A DN25 (1") AG, Kvs 5,0 - Regelt die gewünschte Vorlauftemperatur und dient gleichzeitig als Rücklauftemperaturanhebung für den Wärmeerzeuger. Somit werden Schäden durch Kondensation verringert. - Einfache Anbaumöglichkeit für Mischermotore Technische Daten: - Betriebstemperatur: 0-130GradC - Betriebsdruck max.: 8 bar - Leckrate: kleiner 1% - Drehmoment: DN 15-32: kleiner3 Nm DN 40-50: kleiner 5 Nm - Material Gehäuse: entzinkungsbeständiges Messing - O-Ringe Wellendichtung: EPDM - Drehwinkel: 90Grad - Medien: Wasser, Glycolgemisch max. 50% , - Anschlüsse mit Aussengewinde
4-Wege Mischer Easyflow, Typ 4A DN25 (1") AG, Kvs 6,5 - Anschlüsse mit Aussengewinde, - Regelt die gewünschte Vorlauftemperatur und dient gleichzeitig als Rücklauftemperaturanhebung für den Wärmeerzeuger. Somit werden Schäden durch Kondensation verringert. - Einfache Anbaumöglichkeit für Mischermotore Technische Daten: - Betriebstemperatur: 0-130GradC - Betriebsdruck max.: 8 bar - Leckrate: kleiner 1% - Drehmoment: DN 15-32: kleiner3 Nm DN 40-50: kleiner 5 Nm - Material Gehäuse: entzinkungsbeständiges Messing - O-Ringe Wellendichtung: EPDM - Drehwinkel: 90Grad - Medien: Wasser, Glycolgemisch max. 50%
4-Wege Mischer Easyflow, Typ 4A DN32 (11/4") AG, Kvs 13 - Anschlüsse mit Aussengewinde, - Regelt die gewünschte Vorlauftemperatur und dient gleichzeitig als Rücklauftemperaturanhebung für den Wärmeerzeuger. Somit werden Schäden durch Kondensation verringert. - Einfache Anbaumöglichkeit für Mischermotore Technische Daten: - Betriebstemperatur: 0-130GradC - Betriebsdruck max.: 8 bar - Leckrate: kleiner 1% - Drehmoment: DN 15-32: kleiner3 Nm DN 40-50: kleiner 5 Nm - Material Gehäuse: entzinkungsbeständiges Messing - O-Ringe Wellendichtung: EPDM - Drehwinkel: 90Grad - Medien: Wasser, Glycolgemisch max. 50%
4-Wege Mischer Easyflow, Typ 4A DN32 (11/4") AG, Kvs 9,0 - Regelt die gewünschte Vorlauftemperatur und dient gleichzeitig als Rücklauftemperaturanhebung für den Wärmeerzeuger. Somit werden Schäden durch Kondensation verringert. - Einfache Anbaumöglichkeit für Mischermotore Technische Daten: - Betriebstemperatur: 0-130GradC - Betriebsdruck max.: 8 bar - Leckrate: kleiner 1% - Drehmoment: DN 15-32: kleiner3 Nm DN 40-50: kleiner 5 Nm - Material Gehäuse: entzinkungsbeständiges Messing - O-Ringe Wellendichtung: EPDM - Drehwinkel: 90Grad - Medien: Wasser, Glycolgemisch max. 50% , - Anschlüsse mit Aussengewinde
4-Wege Mischer Easyflow, Typ 4A DN40 (11/2") AG, Kvs 15 - Regelt die gewünschte Vorlauftemperatur und dient gleichzeitig als Rücklauftemperaturanhebung für den Wärmeerzeuger. Somit werden Schäden durch Kondensation verringert. - Einfache Anbaumöglichkeit für Mischermotore Technische Daten: - Betriebstemperatur: 0-130GradC - Betriebsdruck max.: 8 bar - Leckrate: kleiner 1% - Drehmoment: DN 15-32: kleiner3 Nm DN 40-50: kleiner 5 Nm - Material Gehäuse: entzinkungsbeständiges Messing - O-Ringe Wellendichtung: EPDM - Drehwinkel: 90Grad - Medien: Wasser, Glycolgemisch max. 50% , - Anschlüsse mit Aussengewinde

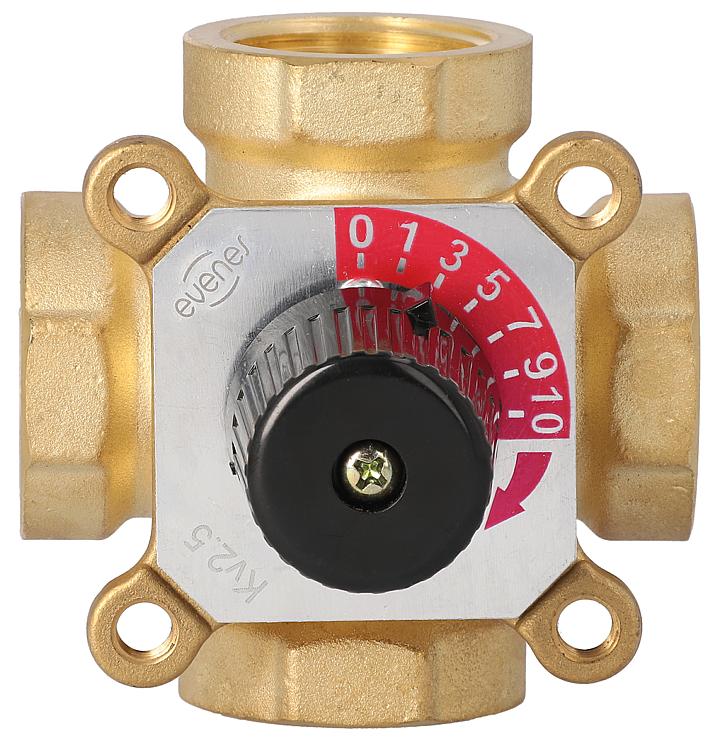

4-Wege Mischer Easyflow, Typ 4I DN15 (1/ 2") IG, Kvs 2,8 - Regelt die gewünschte Vorlauftemperatur und dient gleichzeitig als Rücklauftemperaturanhebung für den Wärmeerzeuger. Somit werden Schäden durch Kondensation verringert. - Einfache Anbaumöglichkeit für Mischermotore Technische Daten: - Betriebstemperatur: 0-130GradC - Betriebsdruck max.: 8 bar - Leckrate: kleiner 1% - Drehmoment: DN 15-32: kleiner3 Nm DN 40-50: kleiner 5 Nm - Material Gehäuse: entzinkungsbeständiges Messing - O-Ringe Wellendichtung: EPDM - Drehwinkel: 90Grad - Medien: Wasser, Glycolgemisch max. 50% , - Anschlüsse mit Innengewinde
4-Wege Mischer Easyflow, Typ 4I DN20 (3/ 4") IG, Kvs 5,0 - Anschlüsse mit Innengewinde, - Regelt die gewünschte Vorlauftemperatur und dient gleichzeitig als Rücklauftemperaturanhebung für den Wärmeerzeuger. Somit werden Schäden durch Kondensation verringert. - Einfache Anbaumöglichkeit für Mischermotore Technische Daten: - Betriebstemperatur: 0-130GradC - Betriebsdruck max.: 8 bar - Leckrate: kleiner 1% - Drehmoment: DN 15-32: kleiner3 Nm DN 40-50: kleiner 5 Nm - Material Gehäuse: entzinkungsbeständiges Messing - O-Ringe Wellendichtung: EPDM - Drehwinkel: 90Grad - Medien: Wasser, Glycolgemisch max. 50%
4-Wege Mischer Easyflow, Typ 4I DN20 (3/ 4") IG, Kvs 6,5 - Regelt die gewünschte Vorlauftemperatur und dient gleichzeitig als Rücklauftemperaturanhebung für den Wärmeerzeuger. Somit werden Schäden durch Kondensation verringert. - Einfache Anbaumöglichkeit für Mischermotore Technische Daten: - Betriebstemperatur: 0-130GradC - Betriebsdruck max.: 8 bar - Leckrate: kleiner 1% - Drehmoment: DN 15-32: kleiner3 Nm DN 40-50: kleiner 5 Nm - Material Gehäuse: entzinkungsbeständiges Messing - O-Ringe Wellendichtung: EPDM - Drehwinkel: 90Grad - Medien: Wasser, Glycolgemisch max. 50% , - Anschlüsse mit Innengewinde
4-Wege Mischer Easyflow, Typ 4I DN25 (1") IG, Kvs 13 - Regelt die gewünschte Vorlauftemperatur und dient gleichzeitig als Rücklauftemperaturanhebung für den Wärmeerzeuger. Somit werden Schäden durch Kondensation verringert. - Einfache Anbaumöglichkeit für Mischermotore Technische Daten: - Betriebstemperatur: 0-130GradC - Betriebsdruck max.: 8 bar - Leckrate: kleiner 1% - Drehmoment: DN 15-32: kleiner3 Nm DN 40-50: kleiner 5 Nm - Material Gehäuse: entzinkungsbeständiges Messing - O-Ringe Wellendichtung: EPDM - Drehwinkel: 90Grad - Medien: Wasser, Glycolgemisch max. 50% , - Anschlüsse mit Innengewinde
4-Wege Mischer Easyflow, Typ 4I DN25 (1") IG, Kvs 9,0 - Anschlüsse mit Innengewinde, - Regelt die gewünschte Vorlauftemperatur und dient gleichzeitig als Rücklauftemperaturanhebung für den Wärmeerzeuger. Somit werden Schäden durch Kondensation verringert. - Einfache Anbaumöglichkeit für Mischermotore Technische Daten: - Betriebstemperatur: 0-130GradC - Betriebsdruck max.: 8 bar - Leckrate: kleiner 1% - Drehmoment: DN 15-32: kleiner3 Nm DN 40-50: kleiner 5 Nm - Material Gehäuse: entzinkungsbeständiges Messing - O-Ringe Wellendichtung: EPDM - Drehwinkel: 90Grad - Medien: Wasser, Glycolgemisch max. 50%
4-Wege Mischer Easyflow, Typ 4I DN32 (11/4") IG, Kvs 16 - Anschlüsse mit Innengewinde, - Regelt die gewünschte Vorlauftemperatur und dient gleichzeitig als Rücklauftemperaturanhebung für den Wärmeerzeuger. Somit werden Schäden durch Kondensation verringert. - Einfache Anbaumöglichkeit für Mischermotore Technische Daten: - Betriebstemperatur: 0-130GradC - Betriebsdruck max.: 8 bar - Leckrate: kleiner 1% - Drehmoment: DN 15-32: kleiner3 Nm DN 40-50: kleiner 5 Nm - Material Gehäuse: entzinkungsbeständiges Messing - O-Ringe Wellendichtung: EPDM - Drehwinkel: 90Grad - Medien: Wasser, Glycolgemisch max. 50%
4-Wege Mischer Easyflow, Typ 4I DN32 (11/4") IG, Kvs 18 - Regelt die gewünschte Vorlauftemperatur und dient gleichzeitig als Rücklauftemperaturanhebung für den Wärmeerzeuger. Somit werden Schäden durch Kondensation verringert. - Einfache Anbaumöglichkeit für Mischermotore Technische Daten: - Betriebstemperatur: 0-130GradC - Betriebsdruck max.: 8 bar - Leckrate: kleiner 1% - Drehmoment: DN 15-32: kleiner3 Nm DN 40-50: kleiner 5 Nm - Material Gehäuse: entzinkungsbeständiges Messing - O-Ringe Wellendichtung: EPDM - Drehwinkel: 90Grad - Medien: Wasser, Glycolgemisch max. 50% , - Anschlüsse mit Innengewinde
4-Wege Mischer Easyflow, Typ 4I DN40 (11/2") IG, Kvs 26 - Anschlüsse mit Innengewinde, - Regelt die gewünschte Vorlauftemperatur und dient gleichzeitig als Rücklauftemperaturanhebung für den Wärmeerzeuger. Somit werden Schäden durch Kondensation verringert. - Einfache Anbaumöglichkeit für Mischermotore Technische Daten: - Betriebstemperatur: 0-130GradC - Betriebsdruck max.: 8 bar - Leckrate: kleiner 1% - Drehmoment: DN 15-32: kleiner3 Nm DN 40-50: kleiner 5 Nm - Material Gehäuse: entzinkungsbeständiges Messing - O-Ringe Wellendichtung: EPDM - Drehwinkel: 90Grad - Medien: Wasser, Glycolgemisch max. 50%
