Systemtrenner & Trennstationen

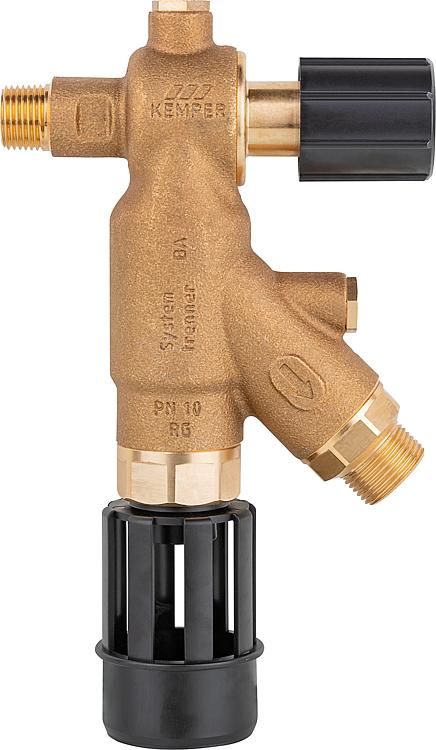

Systemtrenner-Auslaufventil FK 4 DN15 (1/2"), Typ BA, Rotguß - Anschlussgröße Eingang: DN 15 (1/2) Ausgang: DN 20 (3/4) - Aus Rotguß - Betriebsdruck max.: 10 bar - Betriebstemperatur max.: 60GradC, - Figur 367 01 - Zur Absicherung von Trinkwasser gegen Nichttrinkwasser bis einschl. Flüssigkeitskategorie 4 nach DIN EN 1717 / DIN 1988-100 - EPDM-Sitzdichtung - Integrierter eingangsseitiger Edelstahl-Schmutzfänger - Integrierte differenzdruckgesteuerte und wartungsfreundliche Sicherungskartusche inklusive RV - Mit kontrollierbarer Mitteldruckkammer - Prüfnocken zum Anschluss der Prüfventile - Kunststoff-Ablaufanschluss nach DIN EN 1717 - Mit Betätigungsgriff - Totraumfrei - Einbaulage waagerecht, Ablaufventil unten - Mit Absperrfunktion zur Wartung - Ausgangsseitig mit Gewindeanschluss DN 20 (3/4) nach ISO 228 zum Anschluss einer Schlauchtülle - Die Anforderung zur Wartung gem. DIN EN 806-5 ist einzuhalten - Passende Wartungskartusche (Best.-Nr.: 93 176 15) - Normen und Zulassungen - DVGW-Zulassung - KIWA-Zulassung - BELGAQUA-Zulassung - VA-Zulassung - Kunststoffteile mit KTW- und W 270- Zulassung - Nach DVGW W 408 - Nach UBA-Bewertungsgrundlage - Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 - DIN EN 10226/DIN EN 1717
Trennstation Sepamat E10 Volumenstrom max. 600l/h Vollautomatische und anschlussfertige Systemtrenn-Sation nach DIN EN 1717 zur Trennung von Trinkwasser und Flüssigkeiten der Kategorie 5. Die integrierte Pumpe fördert das Wasser bedarfsgerecht aus einem Trenn- Vorlagebehälter zu den Verbrauchern. Der Wasserstand im Trenn- Vorlagebehälter wird über ein Schwimmerventil geregelt. An den Trenn- Vorlagebehälter werden das Trinkwassernetz sowie ein Notüberlauf angeschlossen. Durch die laufruhige, energiesparende Betriebsweise besonders geeignet für Zahnarztpraxen und Labore mit geringen Volumenströmen. Technische Daten: - Trinkwasseranschluss: IG DN 15 (1/2) - Druckanschluss: IG DN 20 (3/4) , üwM - Volumenstrom: bis 600 l/h - Spannung/Leistungsaufn.: 110-230VAC / 130W - zul. Trinkwasservordruck: 2,5-6,0 bar - Betriebsdruck max.: 3,5bar - Schalldruck: 48 dbA - Einschaltdruck: ca 2,2 bar - max. Höhe: 10 m - Anschluss Notüberlauf: DN 50 - Maße (H x B x T): 398 x 353 x 200 mm
Trennstation Sepamat F20 Volumenstrom max. 4800l/h DVGW zertifiziert - Vollautomatische und anschlussfertige Systemtrenn-Station nach DIN EN 1717 zur Trennung von Trinkwasser und Flüssigkeiten der Kategorie 5. - Die integrierte Pumpe fördert das Wasser bedarfsgerecht aus einem Trenn- Vorlagebehälter zu den Verbrauchern. - Der Wasserstand im Trenn- Vorlagebehälter wird über ein Schwimmerventil geregelt. An den Trenn- Vorlagebehälter werden das Trinkwassernetz sowie ein Notüberlauf angeschlossen. - Besonders geeignet für Anlagen mit größeren Volumenströmen wie z.B. landwirtschaftliche Betriebe( Viehtränken), Unterflurberegnungsanlagen und Krankenhäuser. Technische Daten: - Trinkwasseranschluss: IG DN 20 (3/4) - Druckanschluss: IG DN 20 (3/4), üwM - Volumenstrom max.: bis 4800 l/h - Spannung/Leistungsaufn.: 230VAC / 800W - zul. Trinkwasservordruck: 2,5- 6,0 bar - Betriebsdruck max.: 4,5 bar - Schalldruck: 60 dbA - Einschaltdruck: ca 1,0-3,0 bar - max. Höhe: 15 m - Anschluss Notüberlauf: DN 50 - Maße (H x B x T): 595 x 550 x 265 mm Drehzahlgesteuerte Trennstationen auf Anfrage.
