Systemtrenner & Trennstationen
Auslaufventil mit Systemtrenner BA, DN15 (1/2"), DVGW geprüft - Material: Messing matt verchromt - Betriebsdruck max.: 10 bar - Temperatur max.: 65GradC - Ablauftrichter: DN 40 (1 1/2) 360Grad drehbar - Prüfanschluss: DN 8 (1/4), - Anschlussgröße: DN 20 (3/4) AG

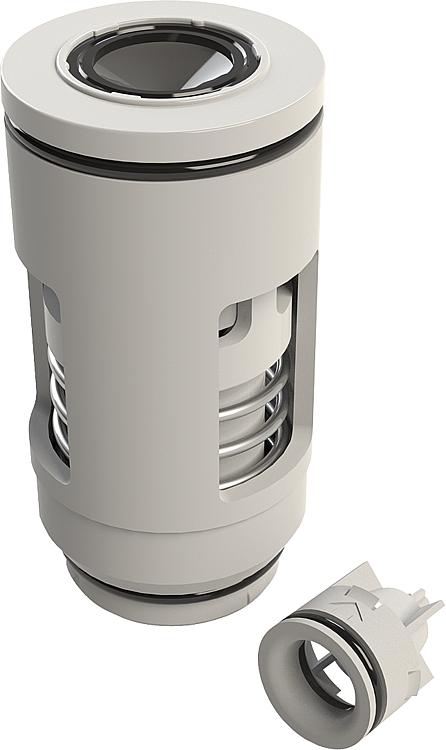

• Austauschkartusche inkl. ausgangsseitigem Austausch-RV

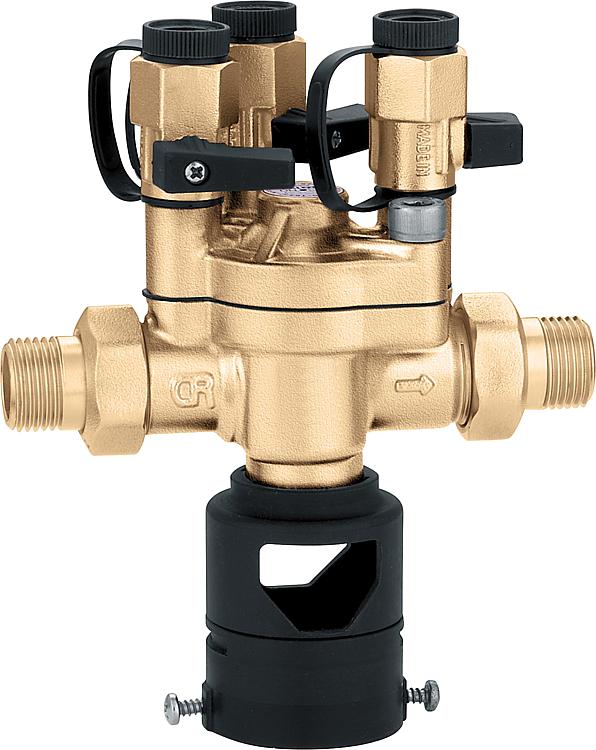

Systemtrenner 1/2" mit kontrollierbaremDifferenzdruck - Zertifiziert nach EN 12729. Der Einbau eines Schmutzfängers ist vorgeschrieben. - AG Anschlüsse mit Verschraubungen - Intervall-Differenzdruck: 14 kPa, - Geeignet zur Absicherung von Trinkwasseranlagen gegen Rückdrücken, Rückfliesen und Rücksaugen - Flüssigkeitskategorie (EN 1717): Kategorie 4 - Material: Gehäuse aus Messing - Betriebsdruck max.: 10 bar - Betriebstemperatur max.: 65GradC

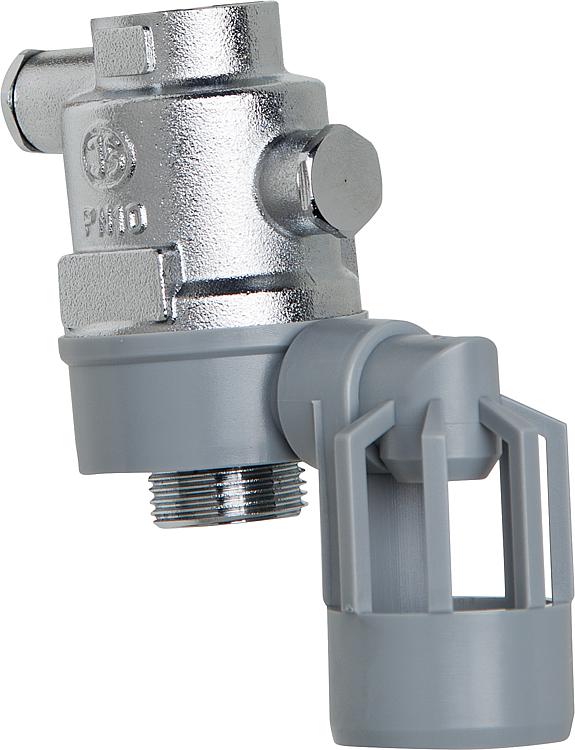

Systemtrenner BA DN15 (1/2") Anschlussgewinde IG/AG DN20(3/4"), DVGW geprüft - Zum nachrüsten an alle handelsüblichen Schlauchanschlussventile - Anschlussgröße: DN 20 (3/4) AG/IG, - Material: Messing matt verchromt - Betriebsdruck max.: 10 bar - Temperatur max.: 65GradC - Ablauftrichter: DN 40 (1 1/2) 360Grad drehbar - Prüfanschluss: DN 8 (1/4)

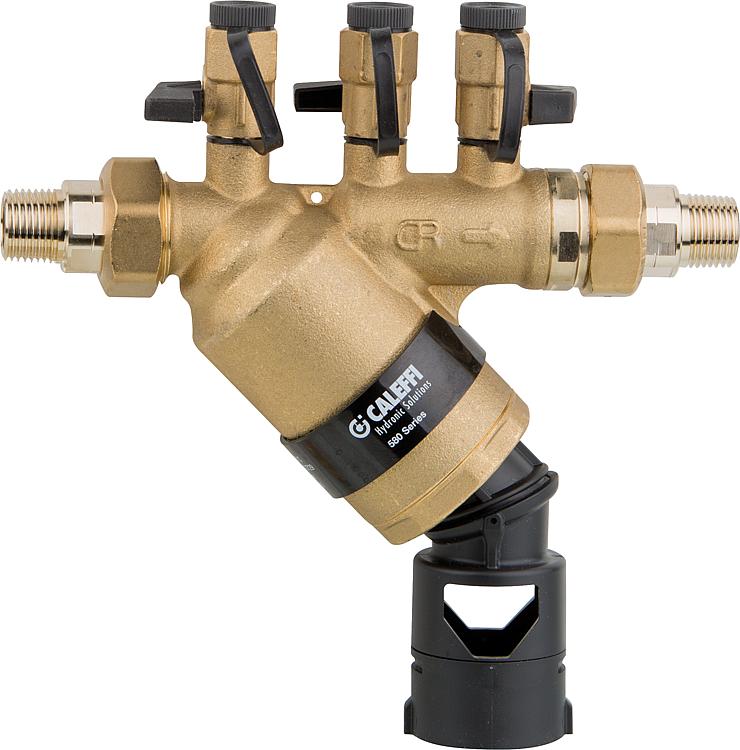

Systemtrenner Ba Typ 580040, DN15 (1/2") AG - Schutz des Trinkwasserleitungsnetzes bis Kategorie 4 nach EN 1717 mit Systemtrenner des Typs BA mit Zertifizierung EN 12729 - Einfache Kontrolle und Wartung dank entnehmbarer Kartusche - Vorgeschalteter, überprüfbarer Schmutzfänger und drehbarer Ablauftrichter - Großer Anwendungsbereich im Rahmen der Norm EN 1717: private Haushalte, Industrie, Handel, Landwirtschaft Technische Daten: - Betriebsdruck max.: 10 bar - Eingangstemperatur max.: 65GradC - Material Gehäuse: entzinkungsfreies Messing, - Zum Einbau in die Rohrleitung mit beidseitigen Verschraubungen auf Außengewinde
Systemtrenner Ba Typ 580050, DN20 (3/4") AG - Zum Einbau in die Rohrleitung mit beidseitigen Verschraubungen auf Außengewinde, - Schutz des Trinkwasserleitungsnetzes bis Kategorie 4 nach EN 1717 mit Systemtrenner des Typs BA mit Zertifizierung EN 12729 - Einfache Kontrolle und Wartung dank entnehmbarer Kartusche - Vorgeschalteter, überprüfbarer Schmutzfänger und drehbarer Ablauftrichter - Großer Anwendungsbereich im Rahmen der Norm EN 1717: private Haushalte, Industrie, Handel, Landwirtschaft Technische Daten: - Betriebsdruck max.: 10 bar - Eingangstemperatur max.: 65GradC - Material Gehäuse: entzinkungsfreies Messing

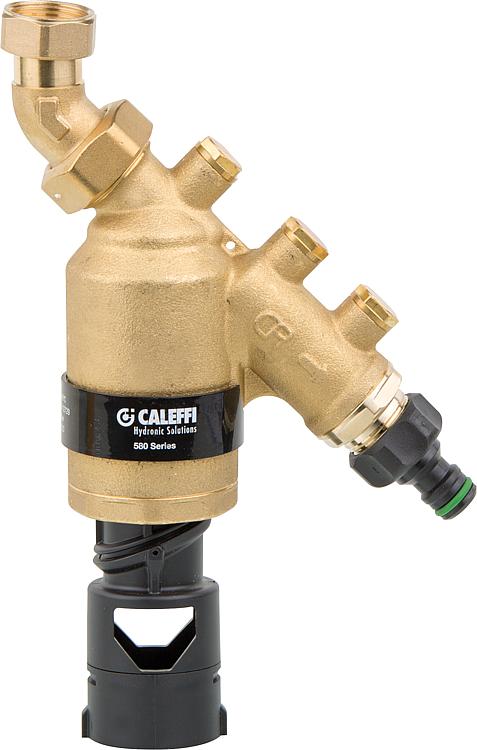

Systemtrenner BA Typ 580104 DN15 (1/2") überwurf mit Schlauchanschluss - Mit Überwurf zur Montage am Schlauchhahn mit Schlauchanschluss, - Schutz des Trinkwasserleitungsnetzes bis Kategorie 4 nach EN 1717 mit Systemtrenner des Typs BA mit Zertifizierung EN 12729 - Einfache Kontrolle und Wartung dank entnehmbarer Kartusche - Vorgeschalteter, überprüfbarer Schmutzfänger und drehbarer Ablauftrichter - Großer Anwendungsbereich im Rahmen der Norm EN 1717: private Haushalte, Industrie, Handel, Landwirtschaft Technische Daten: - Betriebsdruck max.: 10 bar - Eingangstemperatur max.: 65GradC - Material Gehäuse: entzinkungsfreies Messing
Systemtrenner Ba Typ 580150, DN20 (3/4") Überwurf mit Schlauchanschluss - Schutz des Trinkwasserleitungsnetzes bis Kategorie 4 nach EN 1717 mit Systemtrenner des Typs BA mit Zertifizierung EN 12729 - Einfache Kontrolle und Wartung dank entnehmbarer Kartusche - Vorgeschalteter, überprüfbarer Schmutzfänger und drehbarer Ablauftrichter - Großer Anwendungsbereich im Rahmen der Norm EN 1717: private Haushalte, Industrie, Handel, Landwirtschaft Technische Daten: - Betriebsdruck max.: 10 bar - Eingangstemperatur max.: 65GradC - Material Gehäuse: entzinkungsfreies Messing, - Mit Überwurf zur Montage am Schlauchhahn mit Schlauchanschluss

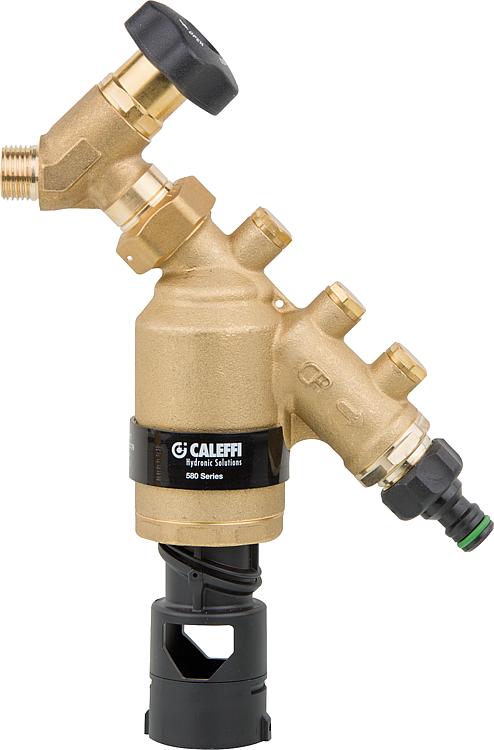

Systemtrenner Ba Typ 580240, DN15 (1/2") AG mit Schlauchanschluss - Mit Absperrventil, Außengewinde und Schlauchanschluss, - Schutz des Trinkwasserleitungsnetzes bis Kategorie 4 nach EN 1717 mit Systemtrenner des Typs BA mit Zertifizierung EN 12729 - Einfache Kontrolle und Wartung dank entnehmbarer Kartusche - Vorgeschalteter, überprüfbarer Schmutzfänger und drehbarer Ablauftrichter - Großer Anwendungsbereich im Rahmen der Norm EN 1717: private Haushalte, Industrie, Handel, Landwirtschaft Technische Daten: - Betriebsdruck max.: 10 bar - Eingangstemperatur max.: 65GradC - Material Gehäuse: entzinkungsfreies Messing
Systemtrenner Ba Typ 580250, DN20 (3/4") AG mit Schlauchanschluss - Schutz des Trinkwasserleitungsnetzes bis Kategorie 4 nach EN 1717 mit Systemtrenner des Typs BA mit Zertifizierung EN 12729 - Einfache Kontrolle und Wartung dank entnehmbarer Kartusche - Vorgeschalteter, überprüfbarer Schmutzfänger und drehbarer Ablauftrichter - Großer Anwendungsbereich im Rahmen der Norm EN 1717: private Haushalte, Industrie, Handel, Landwirtschaft Technische Daten: - Betriebsdruck max.: 10 bar - Eingangstemperatur max.: 65GradC - Material Gehäuse: entzinkungsfreies Messing, - Mit Absperrventil, Außengewinde und Schlauchanschluss

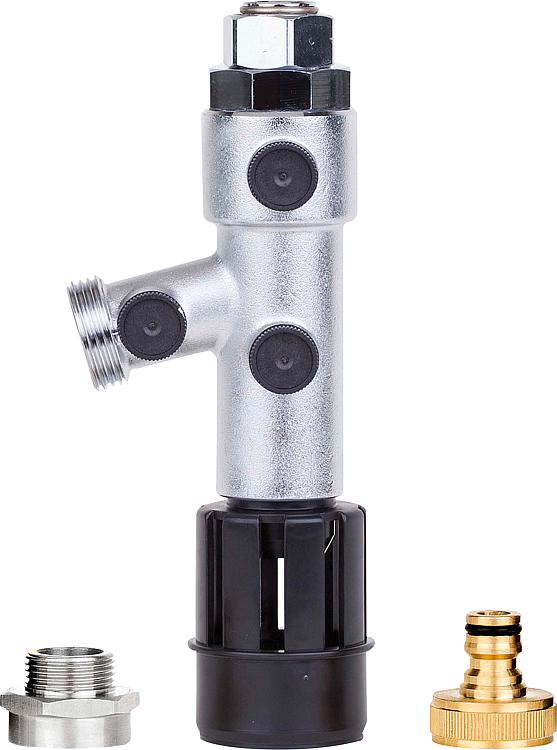

Systemtrenner BA295 STN-WH DN20 (3/4"), zur Zapfhahnab- sicherung - Zur Absicherung von Zapfstellen im Haushalt, an Außenzapfstellen und Füllarmaturen - Geeignet zur Absicherung von Trinkwasseranlagen gegen Rückdrücken, Rückfließen und Rücksaugen - 3 Kammer-System mit kontrollierbarer Vor-, Mittel- und Hinterdruckzone - Flüssigkeitskategorie (EN 1717): Kategorie 4 - Einbaulage: vertikal - Integrierter Schmutzfänger eingangsseitig - Eingangsseitiger Rückflussverhinderer und Ablassventil in einem Kartuscheneinsatz integriert - Totraumfrei - kein stagnierendes Wasser - Dreifache Sicherheit - zwei Rückflussverhinderer und ein Ablassventil unterteilen den Systemtrenner in drei Kammern Technische Daten: - Material Rotguss - Gehäusematerial: entzinkungsbeständiges Messing - Beschichtung: verchromt - Anschlussdurchmesser: DN 20 (3/4) ÜWM - Ablaufrohranschluss: DN 50 - Max. Mediumstemp: 65GradC - Betriebsdruck max.: 10 bar - Min. Eingangsdruck: 1,5 bar Lieferumfang: - Standardversion mit Aussengewindeanschluss DN 25 (1) - Übergang auf DN 20 (3/4) AG - Hahnstück Steckadapter
Allgemeine Informationen: Der Systemtrenner dient der Sicherung des Trinkwassers durch Verhinderung des Zurückfließens von Nichttrinkwasser in das öffentliche Wasserversorgungsnetz. Dieser Fall kann nach Druckschwankungen im Verbrauchernetz eintreten, die eine Umkehr der Strömungsrichtung bewirken. Der zwischen dem öffentlichen Wasserversorgungsnetz und dem privaten Verbrauchernetz installierte Systemtrenner bildet eine Trennung und verhindert so den Kontakt zwischen den beiden Wassernetzen. Anwendung und Merkmale: Mit nicht kontrollierbarem Differenzdruck Zum Schutz des Trinkwassers vor Verunreinigungen in Trinkwasserinstallationen bis Kategorie 3 nach europäischer Norm EN 1717 und EN 14367 Anwendungsbereich nach EN 1717: private Haushalte, Industrie, Handel, Landwirtschaft Mit Anschlussverschraubungen auf Innengewinde Technische Daten: Betriebsdruck max.: 10 bar Betriebstemperatur max.: 65°C Material Gehäuse: entzinkungsfreies Messing Federn: Edelstahl EN 10270-3 (AISI 302) Membran: EPDM O-Ringe: EPDM Dichtungen: NBR Filter: Edelstahl EN 10088-2 Baulänge: 114,5 mm
Systemtrenner Caleffi CAa Typ 573515, DN20 (3/4") - Mit nicht kontrollierbarem Differenzdruck - Zum Schutz des Trinkwassers vor Verunreinigungen in Trinkwasserinstallationen bis Kategorie 3 nach europäischer Norm EN 1717 und EN 14367 - Anwendungsbereich nach EN 1717: private Haushalte, Industrie, Handel, Landwirtschaft - Mit Anschlussverschraubungen auf Innengewinde Technische Daten: - Betriebsdruck max.: 10 bar - Betriebstemperatur max.: 65GradC - Material Gehäuse: entzinkungsfreies Messing - Federn: Edelstahl EN 10270-3 (AISI 302) - Membran: EPDM - O-Ringe: EPDM - Dichtungen: NBR - Filter: Edelstahl EN 10088-2 - Baulänge: 114,5 mm

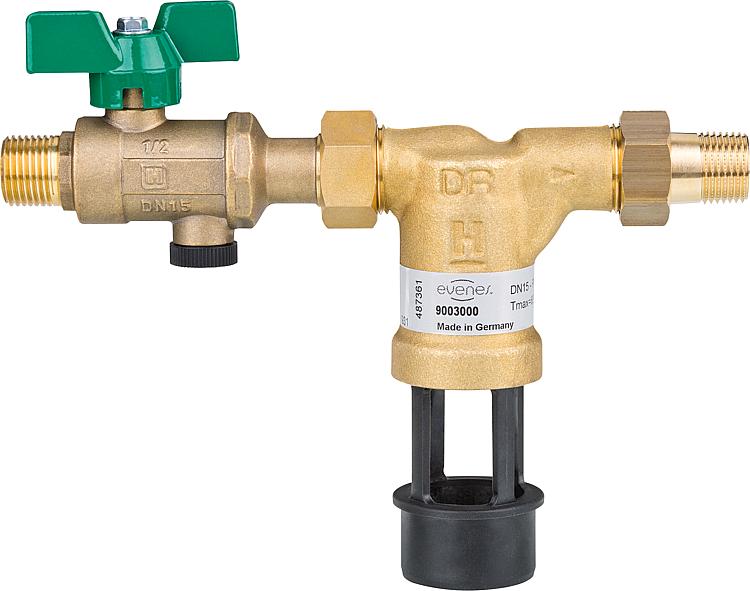

Systemtrenner evenes CA295 1/2", mit Absperrung und Entleerung - Zum Schutz des Trinkwasser vor Nichttrinkwasser nach DIN EN 1717 bis einschließlich Flüssigkeitskategorie 3 Technische Daten: - Material: entzinkungsbeständiges Messing - 3 Kammer-System mit kontrollierbarer Vor-, Mittel- und Hinterdruckzone - Betriebsdruck max.: 10 bar - Betriebstemperatur max.: 65GradC - Einbaulage: waagerecht, Trichteranschluss nach unten - Medium: Wasser - Integrierter eingangsseitiger Schmutzfänger - Integrierte eingangsseitige Absperrarmatur - KTW-Empfehlungen für Trinkwasser werden eingehalten, *Ausführung DN 20 (3/4) ohne Entleerung
Systemtrenner evenes CA295 3/4", mit Absperrung ohne Entleerung *Ausführung DN 20 (3/4) ohne Entleerung, - Zum Schutz des Trinkwasser vor Nichttrinkwasser nach DIN EN 1717 bis einschließlich Flüssigkeitskategorie 3 Technische Daten: - Material: entzinkungsbeständiges Messing - 3 Kammer-System mit kontrollierbarer Vor-, Mittel- und Hinterdruckzone - Betriebsdruck max.: 10 bar - Betriebstemperatur max.: 65GradC - Einbaulage: waagerecht, Trichteranschluss nach unten - Medium: Wasser - Integrierter eingangsseitiger Schmutzfänger - Integrierte eingangsseitige Absperrarmatur - KTW-Empfehlungen für Trinkwasser werden eingehalten
• Anschlussgröße: Eingang: DN 15 (1/2“) Ausgang: DN 20 (3/4“) • Aus Messing, verchromt • Betriebsdruck max.: 10 bar • Betriebstemperatur max.: 60 °C • Zur normgerechten Heizungsbefüllung speziell im Wohnbereich • Zur Absicherung von Trinkwasser gegen Nichttrinkwasser bis einschließlich Flüssigkeitskategorie 4 nach DIN EN 1717 / DIN 1988-100 • Geeignet zum Anschluss an die Wandscheibe • Mit Wandverschraubung und Schubrosette für den Einbau auch unter sehr beengten Bedingungen • EPDM-Sitzdichtung • Integrierter eingangsseitiger Edelstahl-Schmutzfänger • Integrierte differenzdruckgesteuerte und wartungsfreundliche Sicherungskartusche inklusive RV • Mit kontrollierbarer Mitteldruckkammer • Prüfnocken zum Anschluss der Prüfventile • Kunststoff-Ablaufanschluss nach DIN EN 1717 • Totraumfrei • Einbaulage waagerecht, Ablaufventil unten • Mit Absperrfunktion zur Wartung • Ausgangsseitig mit Gewindeanschluss nach ISO 228 zum Anschluss einer Schlauchtülle • Die Anforderung zur Wartung gem. DIN EN 806-5 ist einzuhalten • Passender Wartungs-Set (Best.-Nr.: 93 187 23) Normen und Zulassungen: • DVGW-Zulassung • VA-Zulassung • Kunststoffteile mit KTW- und W 270-Zulassung • nach UBA-Bewertungsgrundlage • Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 • DIN EN 1717
Systemtrenner STBA 100 DN15 (1/2") - Flüssigkeitskategorie (EN 1717): Kategorie 4 - Der Systemtrenner besteht aus 2 hintereinander geschalteten Rückflussverhinderern (RV), die mit einer belüftbaren Mittelzone ausgestattet sind - Einbaulage: beliebig, Ablauftrichter nach unten - AG Anschlüsse mit Verschraubungen, - Geeignet zur Absicherung von Trinkwasseranlagen gegen Rückdrücken, Rückfliesen und Rücksaugen - Flüssigkeitskategorie (EN 1717): Kategorie 4 - Material: Gehäuse aus Messing - Betriebsdruck max.: 10 bar - Betriebstemperatur max.: 65GradC
Systemtrenner STBA 100 DN20 (3/4") - Geeignet zur Absicherung von Trinkwasseranlagen gegen Rückdrücken, Rückfliesen und Rücksaugen - Flüssigkeitskategorie (EN 1717): Kategorie 4 - Material: Gehäuse aus Messing - Betriebsdruck max.: 10 bar - Betriebstemperatur max.: 65GradC, - Flüssigkeitskategorie (EN 1717): Kategorie 4 - Der Systemtrenner besteht aus 2 hintereinander geschalteten Rückflussverhinderern (RV), die mit einer belüftbaren Mittelzone ausgestattet sind - Einbaulage: beliebig, Ablauftrichter nach unten - AG Anschlüsse mit Verschraubungen

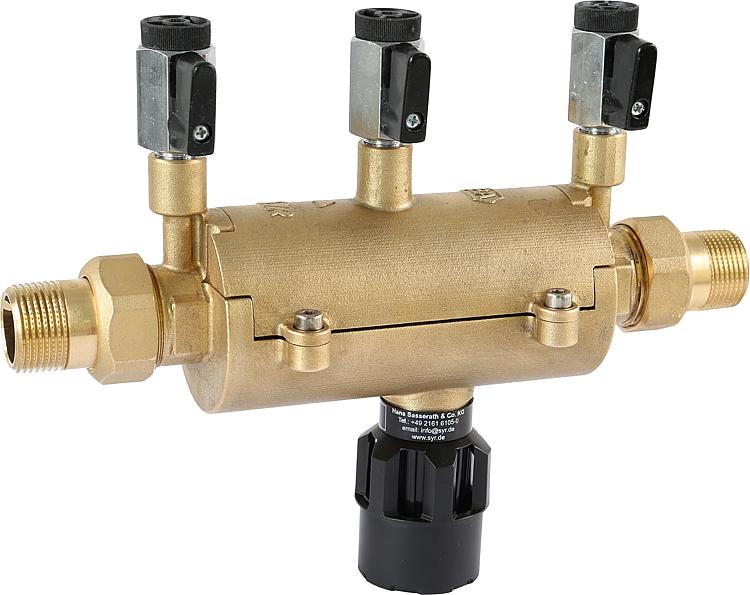

Systemtrenner Syr BA 6610 DN15, ohne Absperrung, DVGW zertifiziert - Geeignet zur Absicherung von Trinkwasseranlagen gegen Rückdrücken, Rückfliesen und Rücksaugen - Flüssigkeitskategorie (EN 1717): Kategorie 4 - Material: Gehäuse aus Messing - Betriebsdruck max.: 10 bar - Betriebstemperatur max.: 65GradC, - DVGW zertifiziert - 3 Kammer-System mit kontrollierbarer Vor-, Mittel- und Hinterdruckzone - Einbaulage: waagerecht, Trichteranschluss nach unten - Medium: Trinkwasser Zur Absicherung von Zapfstellen im Haushalt, an Außenzapfstellen und Füllarmaturen - Geeignet zur Absicherung von Trinkwasseranlagen gegen Rückdrücken, Rückfließen und Rücksaugen
Systemtrenner Syr BA 6610 DN20, ohne Absperrung, DVGW zertifiziert - Geeignet zur Absicherung von Trinkwasseranlagen gegen Rückdrücken, Rückfliesen und Rücksaugen - Flüssigkeitskategorie (EN 1717): Kategorie 4 - Material: Gehäuse aus Messing - Betriebsdruck max.: 10 bar - Betriebstemperatur max.: 65GradC, - DVGW zertifiziert - 3 Kammer-System mit kontrollierbarer Vor-, Mittel- und Hinterdruckzone - Einbaulage: waagerecht, Trichteranschluss nach unten - Medium: Trinkwasser Zur Absicherung von Zapfstellen im Haushalt, an Außenzapfstellen und Füllarmaturen - Geeignet zur Absicherung von Trinkwasseranlagen gegen Rückdrücken, Rückfließen und Rücksaugen
Systemtrenner Syr BA 6610 DN25, ohne Absperrung, DVGW zertifiziert - DVGW zertifiziert - 3 Kammer-System mit kontrollierbarer Vor-, Mittel- und Hinterdruckzone - Einbaulage: waagerecht, Trichteranschluss nach unten - Medium: Trinkwasser Zur Absicherung von Zapfstellen im Haushalt, an Außenzapfstellen und Füllarmaturen - Geeignet zur Absicherung von Trinkwasseranlagen gegen Rückdrücken, Rückfließen und Rücksaugen, - Geeignet zur Absicherung von Trinkwasseranlagen gegen Rückdrücken, Rückfliesen und Rücksaugen - Flüssigkeitskategorie (EN 1717): Kategorie 4 - Material: Gehäuse aus Messing - Betriebsdruck max.: 10 bar - Betriebstemperatur max.: 65GradC
Systemtrenner Syr BA 6610 DN32, ohne Absperrung, DVGW zertifiziert - Geeignet zur Absicherung von Trinkwasseranlagen gegen Rückdrücken, Rückfliesen und Rücksaugen - Flüssigkeitskategorie (EN 1717): Kategorie 4 - Material: Gehäuse aus Messing - Betriebsdruck max.: 10 bar - Betriebstemperatur max.: 65GradC, - DVGW zertifiziert - 3 Kammer-System mit kontrollierbarer Vor-, Mittel- und Hinterdruckzone - Einbaulage: waagerecht, Trichteranschluss nach unten - Medium: Trinkwasser Zur Absicherung von Zapfstellen im Haushalt, an Außenzapfstellen und Füllarmaturen - Geeignet zur Absicherung von Trinkwasseranlagen gegen Rückdrücken, Rückfließen und Rücksaugen
Systemtrenner Syr BA 6610 DN40, ohne Absperrung, DVGW zertifiziert - DVGW zertifiziert - 3 Kammer-System mit kontrollierbarer Vor-, Mittel- und Hinterdruckzone - Einbaulage: waagerecht, Trichteranschluss nach unten - Medium: Trinkwasser Zur Absicherung von Zapfstellen im Haushalt, an Außenzapfstellen und Füllarmaturen - Geeignet zur Absicherung von Trinkwasseranlagen gegen Rückdrücken, Rückfließen und Rücksaugen, - Geeignet zur Absicherung von Trinkwasseranlagen gegen Rückdrücken, Rückfliesen und Rücksaugen - Flüssigkeitskategorie (EN 1717): Kategorie 4 - Material: Gehäuse aus Messing - Betriebsdruck max.: 10 bar - Betriebstemperatur max.: 65GradC
Systemtrenner Syr BA 6610 DN50, ohne Absperrung, DVGW zertifiziert - Geeignet zur Absicherung von Trinkwasseranlagen gegen Rückdrücken, Rückfliesen und Rücksaugen - Flüssigkeitskategorie (EN 1717): Kategorie 4 - Material: Gehäuse aus Messing - Betriebsdruck max.: 10 bar - Betriebstemperatur max.: 65GradC, - DVGW zertifiziert - 3 Kammer-System mit kontrollierbarer Vor-, Mittel- und Hinterdruckzone - Einbaulage: waagerecht, Trichteranschluss nach unten - Medium: Trinkwasser Zur Absicherung von Zapfstellen im Haushalt, an Außenzapfstellen und Füllarmaturen - Geeignet zur Absicherung von Trinkwasseranlagen gegen Rückdrücken, Rückfließen und Rücksaugen
