Elektromotorische Kugelhähne
2/2 Wege Elektro-Kugelventil Typ EMV 110...801-4 Compact R 1" IGxÜWM

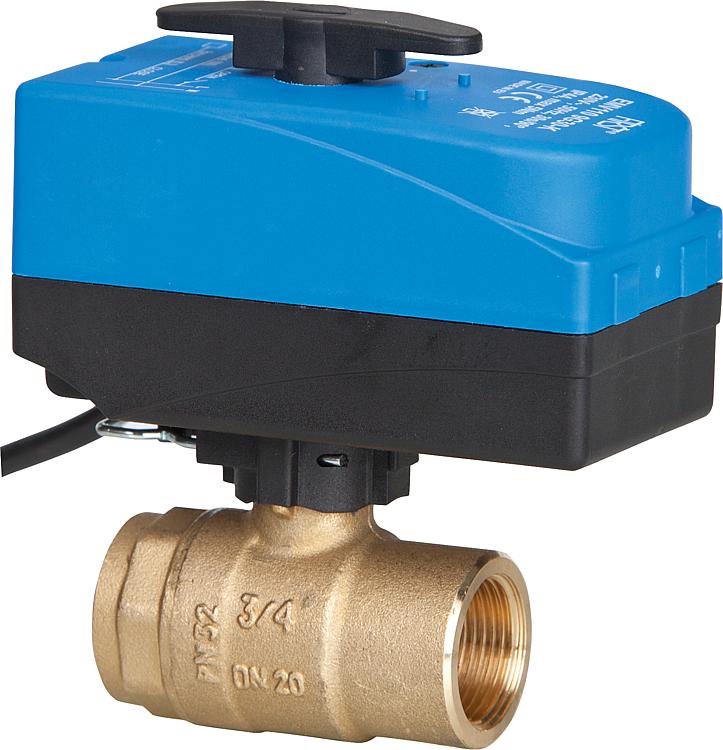

2/2Wege Elektro-Kugelventil 1" Typ EMV 110 220/9G30-K IG x IG DVGW
2/2Wege Elektro-Kugelventil 1/2" Typ EMV 110 220/9G30-K IG x IG DVGW
2/2Wege Elektro-Kugelventil 3/4" Typ EMV 110 220/9G30-K IG x IG DVGW

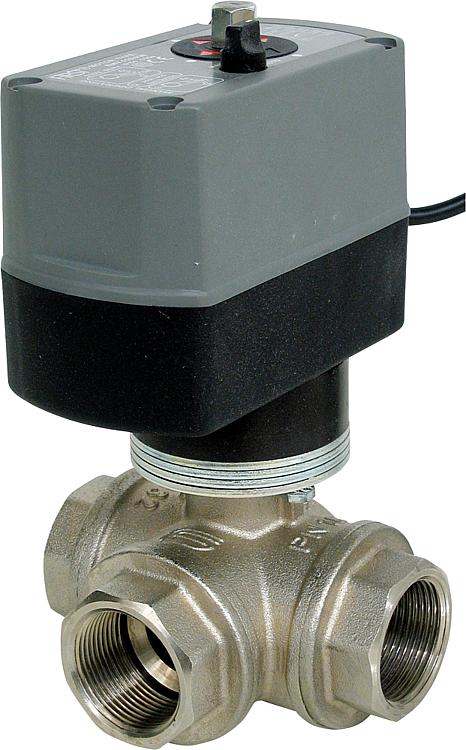

3/2 Wege Elektro-Kugelventil Typ EMV 110 Serie 930 11/2" - Stellzeit: 105 sek./90Grad RSM-Motor - Ausgangsdrehmoment: max 25 Nm - Nennleistung: max. 5 W, - Einsatz für geschlossene Systeme in Heizungs-, Solaranlagen und Warmwasserverteilung - IG x IG x IG - 3/2 Wege, gerader + L-Durchfluss-Var1, o. Var2 Ventilkugel mit T-Bohrung - Antriebsschutzart: IP 55 nicht kondensierend - Antriebsspannung: 230 V, 50 Hz - Flussrichtung: beliebig - Max. Betriebsdruck: 16 bar - Medium max: 105GradC - Nicht für Brauch-/Trinkwasser zu verwenden
3/2 Wege Elektro-Kugelventil Typ EMV 110 Serie 930 11/4" - Einsatz für geschlossene Systeme in Heizungs-, Solaranlagen und Warmwasserverteilung - IG x IG x IG - 3/2 Wege, gerader + L-Durchfluss-Var1, o. Var2 Ventilkugel mit T-Bohrung - Antriebsschutzart: IP 55 nicht kondensierend - Antriebsspannung: 230 V, 50 Hz - Flussrichtung: beliebig - Max. Betriebsdruck: 16 bar - Medium max: 105GradC - Nicht für Brauch-/Trinkwasser zu verwenden, - Stellzeit: 105 sek./90Grad RSM-Motor - Ausgangsdrehmoment: max 25 Nm - Nennleistung: max. 5 W
3/2 Wege Elektro-Kugelventil Typ EMV 110 Serie 930 2" - Einsatz für geschlossene Systeme in Heizungs-, Solaranlagen und Warmwasserverteilung - IG x IG x IG - 3/2 Wege, gerader + L-Durchfluss-Var1, o. Var2 Ventilkugel mit T-Bohrung - Antriebsschutzart: IP 55 nicht kondensierend - Antriebsspannung: 230 V, 50 Hz - Flussrichtung: beliebig - Max. Betriebsdruck: 16 bar - Medium max: 105GradC - Nicht für Brauch-/Trinkwasser zu verwenden, - Stellzeit: 105 sek./90Grad RSM-Motor - Ausgangsdrehmoment: max 25 Nm - Nennleistung: max. 5 W

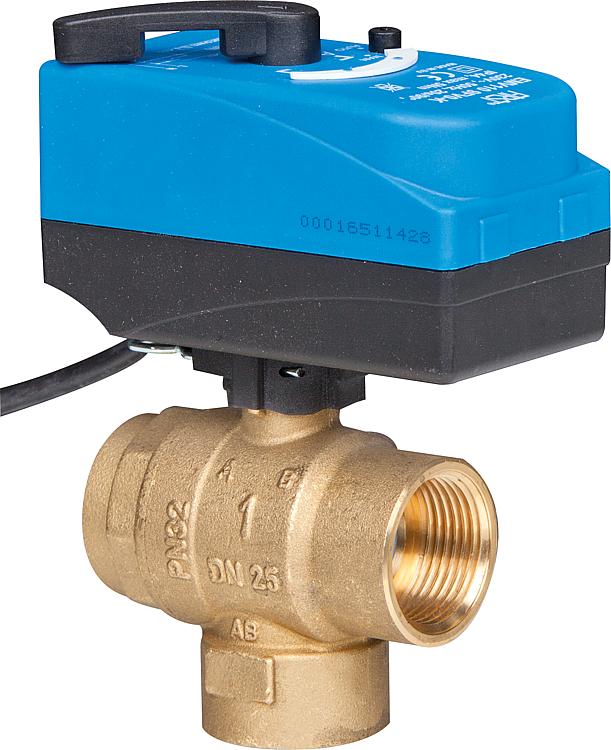

3/2-Wege Motor-Kugelhahn EMV 110 234/ 9FV0-K1" FF, DN25 Einsatz: - Erstinstallation in Wärmepumpen oder andere Heizungsgeräte - Für Mischgruppen und HVAC-Systeme - Für Solarheizung - Trinkwasser-Versorgung - Vorbereitung von warmem Wasser - Druckluftinstallation - Kugeltyp: LL Bohrung, CLIP-SYSTEM Einfache Montage von Stellantrieb an dem Kugelhahnkörper mit Clip-System. Stellantrieb wird mit einem Klick montiert., SCA Adapter für Solar- oder Kühlsysteme SCA Adapter wirkt als eine thermische Barriere und Schutz für Stellantrieb in Solar- oder Kühlsystemen. Für Medientemperaturen von min. -15Grad C bis max. +120Grad C (kurzfristig bis +160Grad C)., Medien: Wasser, Trinkwasser, Luft, Glykol kleiner50 % und andere nicht aggressive Fluide, - Schutzklasse II - Antriebsschutzart IP 44 - Körper Messing - Umgebungstemperatur: 0Grad C bis 55GradC - Umgebungsfeuchtigkeit: 0% bis 80% (nicht kondensierend) - Nennspannung: 230 VAC/50 Hz - Stellzeit: 20 s/90Grad (9FV0), 110 s/ 90Grad (9FR0) - Ausgangsdrehmoment: 5 Nm - Anschluss Kabel: 1 m, 3 x 0,75 mm - Steuerung: 3-Punkt-Steuerung - Drehrichtung: definiert CW/CCW - Wartungsfrei - Handsteuerung mittels Hebel und Knopf, G DN H H1 H2 S d Kvs kg 3/4 20 104 94 40 68 19 9,6 0,76 1 25 107 97 43 81 24 11,3 0,96 1 1/4 32 113,5 103,5 52 86 32 25 1,25
3/2-Wege Motor-Kugelhahn EMV 110 234/ 9FV0-K3/4" FF, DN20 - Schutzklasse II - Antriebsschutzart IP 44 - Körper Messing - Umgebungstemperatur: 0Grad C bis 55GradC - Umgebungsfeuchtigkeit: 0% bis 80% (nicht kondensierend) - Nennspannung: 230 VAC/50 Hz - Stellzeit: 20 s/90Grad (9FV0), 110 s/ 90Grad (9FR0) - Ausgangsdrehmoment: 5 Nm - Anschluss Kabel: 1 m, 3 x 0,75 mm - Steuerung: 3-Punkt-Steuerung - Drehrichtung: definiert CW/CCW - Wartungsfrei - Handsteuerung mittels Hebel und Knopf, Medien: Wasser, Trinkwasser, Luft, Glykol kleiner50 % und andere nicht aggressive Fluide, G DN H H1 H2 S d Kvs kg 3/4 20 104 94 40 68 19 9,6 0,76 1 25 107 97 43 81 24 11,3 0,96 1 1/4 32 113,5 103,5 52 86 32 25 1,25, SCA Adapter für Solar- oder Kühlsysteme SCA Adapter wirkt als eine thermische Barriere und Schutz für Stellantrieb in Solar- oder Kühlsystemen. Für Medientemperaturen von min. -15Grad C bis max. +120Grad C (kurzfristig bis +160Grad C)., CLIP-SYSTEM Einfache Montage von Stellantrieb an dem Kugelhahnkörper mit Clip-System. Stellantrieb wird mit einem Klick montiert., Einsatz: - Erstinstallation in Wärmepumpen oder andere Heizungsgeräte - Für Mischgruppen und HVAC-Systeme - Für Solarheizung - Trinkwasser-Versorgung - Vorbereitung von warmem Wasser - Druckluftinstallation - Kugeltyp: LL Bohrung
• Bei VEGA Elektrokugelhahn DN 15 (1/2“) und DN 20 (3/4“) wird der Anbausatz für den Elektroantrieb Typ E0020 benötigt

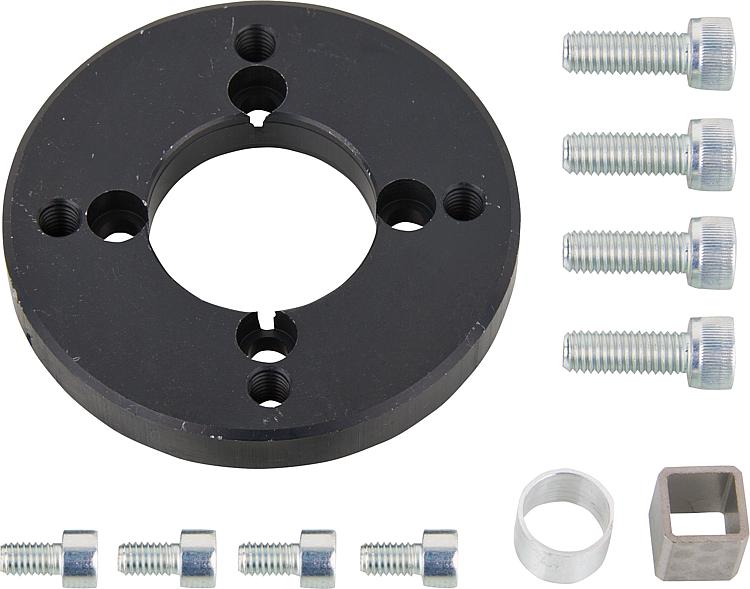

Anbausatz für elektromotorische Antriebe zu Artemis und Thesis DN 125 und DN 150
Anbausatz für elektromotorische Antriebe zu Artemis und Thesis DN 200
Anbausatz für elektromotorische Antriebe zu Artemis und Thesis DN 40-50, 65
Anbausatz für elektromotorische Antriebe zu Artemis und Thesis DN 80 und DN 100

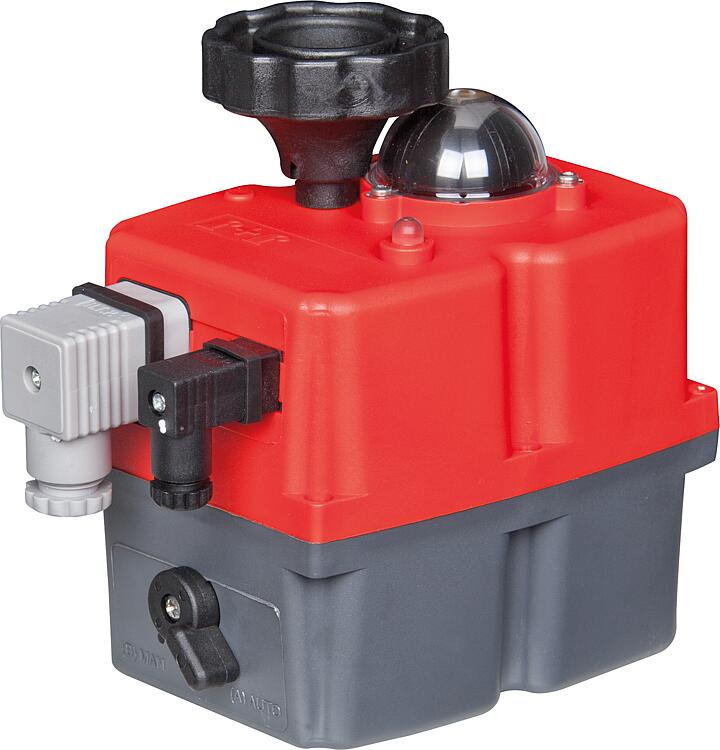

Effebi Elektro-Antrieb für Kugelhahn Typ 140, 24/230 V AC/DC - Passend für folgende Serien: Vega, Artemis, Thesis, - Bei Artemis und Thesis muss ein Anbausatz bestellt werden, - Schutzklasse: IP 65, nicht kondensierend - Stellzeit: 12 bis 60 sec, eine Drehrichtung - Ausgangsdrehmoment: 20 bis 300 Nm - Leistungsaufnahme: 35 bis 70 W - Nennspannung: 230 V/AC, 50 Hz und 24 V/AC/DC, 50 Hz
Effebi Elektro-Antrieb für Kugelhahn Typ 300, 24/230 V AC/DC - Bei Artemis und Thesis muss ein Anbausatz bestellt werden, - Passend für folgende Serien: Vega, Artemis, Thesis, - Schutzklasse: IP 65, nicht kondensierend - Stellzeit: 12 bis 60 sec, eine Drehrichtung - Ausgangsdrehmoment: 20 bis 300 Nm - Leistungsaufnahme: 35 bis 70 W - Nennspannung: 230 V/AC, 50 Hz und 24 V/AC/DC, 50 Hz
Elektro-Antrieb für Kugelhähne Typ EE0020, 24V / 230V - Passend für folgende Serien: Vega, Artemis, Thesis, - Schutzklasse: IP 65, nicht kondensierend - Stellzeit: 12 bis 60 sec, eine Drehrichtung - Ausgangsdrehmoment: 20 bis 300 Nm - Leistungsaufnahme: 35 bis 70 W - Nennspannung: 230 V/AC, 50 Hz und 24 V/AC/DC, 50 Hz, - Bei Artemis und Thesis muss ein Anbausatz bestellt werden
Elektro-Antrieb für Kugelhähne Typ EE0035, 24V / 230V - Bei Artemis und Thesis muss ein Anbausatz bestellt werden, - Schutzklasse: IP 65, nicht kondensierend - Stellzeit: 12 bis 60 sec, eine Drehrichtung - Ausgangsdrehmoment: 20 bis 300 Nm - Leistungsaufnahme: 35 bis 70 W - Nennspannung: 230 V/AC, 50 Hz und 24 V/AC/DC, 50 Hz, - Passend für folgende Serien: Vega, Artemis, Thesis
Elektro-Antrieb für Kugelhähne Typ EE0055, 24V / 230V - Passend für folgende Serien: Vega, Artemis, Thesis, - Schutzklasse: IP 65, nicht kondensierend - Stellzeit: 12 bis 60 sec, eine Drehrichtung - Ausgangsdrehmoment: 20 bis 300 Nm - Leistungsaufnahme: 35 bis 70 W - Nennspannung: 230 V/AC, 50 Hz und 24 V/AC/DC, 50 Hz, - Bei Artemis und Thesis muss ein Anbausatz bestellt werden
Elektro-Antrieb für Kugelhähne Typ EE0085, 24V / 230V - Bei Artemis und Thesis muss ein Anbausatz bestellt werden, - Schutzklasse: IP 65, nicht kondensierend - Stellzeit: 12 bis 60 sec, eine Drehrichtung - Ausgangsdrehmoment: 20 bis 300 Nm - Leistungsaufnahme: 35 bis 70 W - Nennspannung: 230 V/AC, 50 Hz und 24 V/AC/DC, 50 Hz, - Passend für folgende Serien: Vega, Artemis, Thesis
Elektrokugelhahn 1 1/2" EMV110-820/310- 6 mit Relais - Einsatz in Energieverteilungs- und Anlagenbau, Heizungs-, Wasser- und Solarsystemen, in Druckluft- und Bewässerungsverteiler für dünnflüssige, nicht aggressive Fluide, Medium max. 105GradC - max. Betriebsdruck: 16 bar, bei E- Motorisierung - Die max. Prüfdruckangaben PN25/PN40 am Kugelhahn, sind bei Verwendung ohne E-Antrieb zu verstehen - Umgebungstemp. -10Grad bis +50GradC nicht kondensierend - Alle mit * gekennzeichneten Positionen sind Ausführungen mit integriertem Hilfsrelais RM 24/48 dadurch ist eine 2-Punkt Ansteuerung möglich - TÜV Bauartgeprüft - CE zertifiziert - Antriebsschutzart: IP 55 nicht kondensierend - Inkl. Anschlusskabel - Körper: Messing vernickelt - Nicht für Brauch-/Trinkwasser zu verwenden, - Stellzeit: Auf-/Zu = 105 sek. 90Grad, Rechts-/Linkslauf - Ausgangsdrehmoment: max. 25 Nm - Nennleistung: max. 5 W - Antriebsspannung: 230 V, 50 Hz
• Zum Einbau in Heiz-/Kühlsystemen • 2-Punkt Stellmotor • Mit Kabel 0,85 Meter • Mit Antikondensationswiderstand, verhindert Kondensationsbildung auf der Platine • Einfache Montage des Stellantriebs • Luftblasendicht nach EN12266-1 • Nicht für Brauch-/Trinkwasser zu verwenden Technische Daten: • Betriebstemperatur: Max. 90°C • Druckstufe: PN32 • Drehmoment: 10 Nm • Drehwinkel: 90° • Laufzeit 90°: 40 sek. • Schutzklasse: IP44 • Stromversorgung: 230 V/AC, 50 Hz • Steuersignal: 2-Punkt SPTS • Ventilgehäuse: Messing, vernickelt • Dichtungen: PTFE / FPM • Medien: - Wasser nach VDI2035 - Glycolgemisch max. 50 % • Anschlüsse beidseitig Innengewinde
• Zum Einbau in Heiz-/Kühlsystemen • 2-Punkt Stellmotor • Mit Kabel 0,85 Meter • Mit Antikondensationswiderstand, verhindert Kondensationsbildung auf der Platine • Einfache Montage des Stellantriebs • Luftblasendicht nach EN12266-1 • Nicht für Brauch-/Trinkwasser zu verwenden Technische Daten: • Betriebstemperatur: Max. 90°C • Druckstufe: PN32 • Drehmoment: 10 Nm • Drehwinkel: 90° • Laufzeit 90°: 40 sek. • Schutzklasse: IP44 • Stromversorgung: 230 V/AC, 50 Hz • Steuersignal: 2-Punkt SPTS • Ventilgehäuse: Messing, vernickelt • Dichtungen: PTFE / FPM • Medien: - Wasser nach VDI2035 - Glycolgemisch max. 50 % • Anschlüsse beidseitig Innengewinde
• Zum Einbau in Heiz-/Kühlsystemen • 2-Punkt Stellmotor • Mit Kabel 0,85 Meter • Mit Antikondensationswiderstand, verhindert Kondensationsbildung auf der Platine • Einfache Montage des Stellantriebs • Luftblasendicht nach EN12266-1 • Nicht für Brauch-/Trinkwasser zu verwenden Technische Daten: • Betriebstemperatur: Max. 90°C • Druckstufe: PN32 • Drehmoment: 10 Nm • Drehwinkel: 90° • Laufzeit 90°: 40 sek. • Schutzklasse: IP44 • Stromversorgung: 230 V/AC, 50 Hz • Steuersignal: 2-Punkt SPTS • Ventilgehäuse: Messing, vernickelt • Dichtungen: PTFE / FPM • Medien: - Wasser nach VDI2035 - Glycolgemisch max. 50 % • Anschlüsse beidseitig Innengewinde
