Zweirohrhahnblöcke / Einrohrhahnblöcke

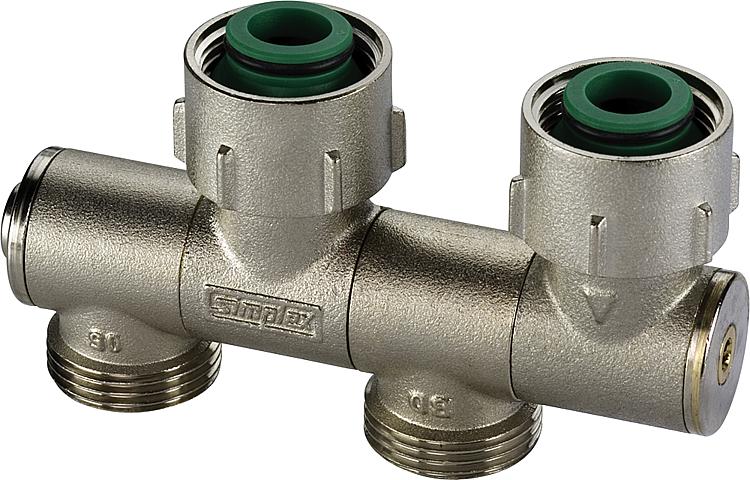

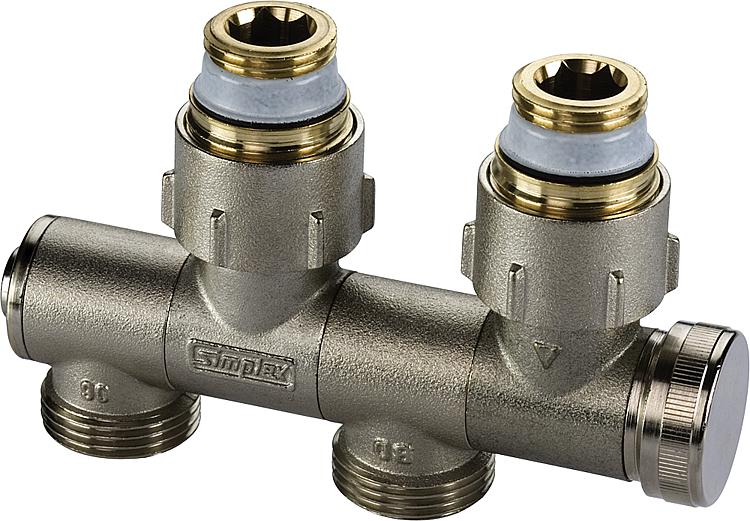

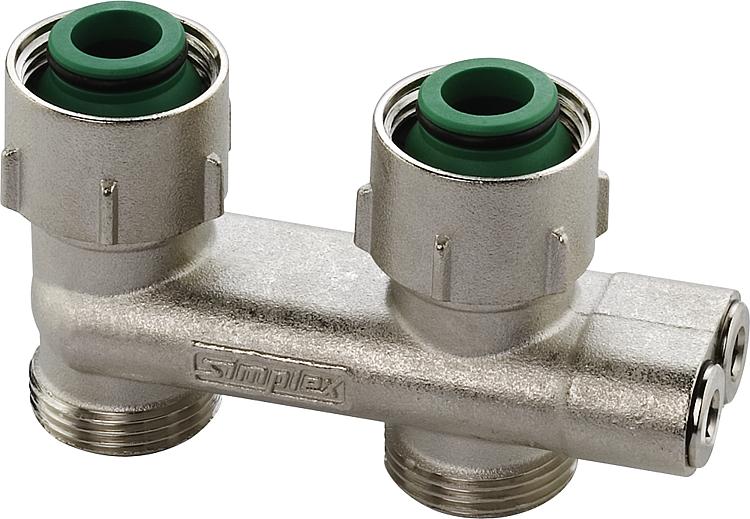

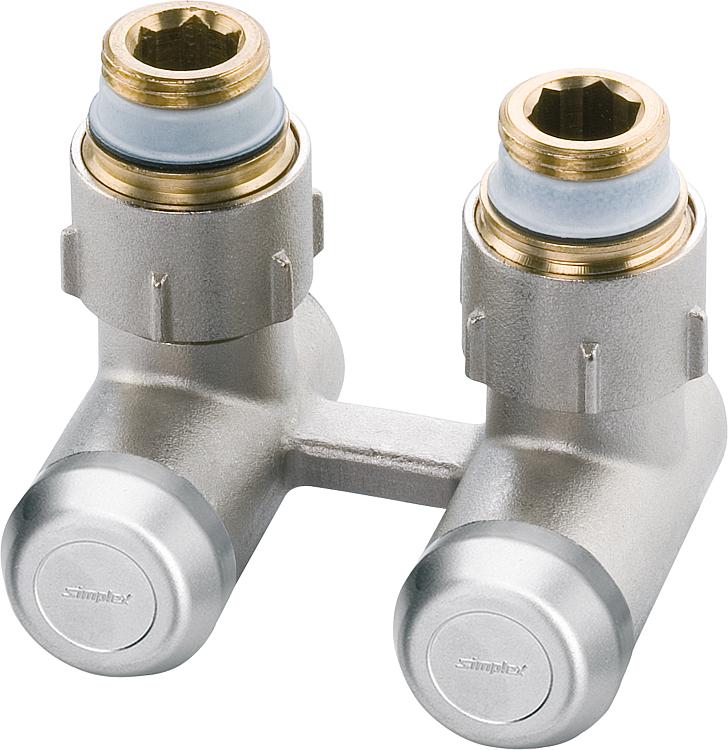

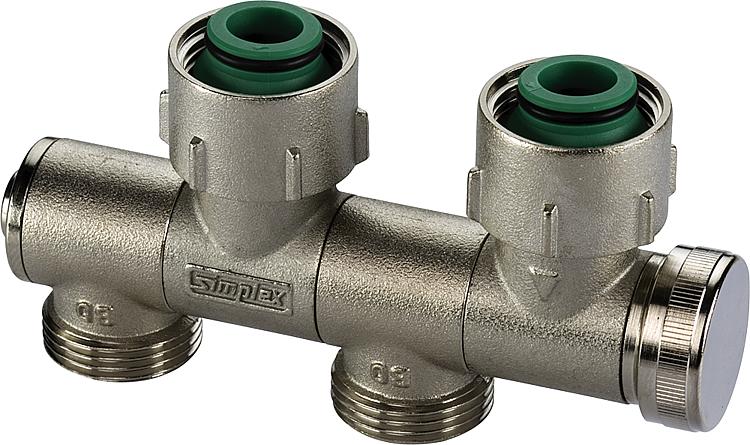

Hahnblock Simplex Universal mit Entleerung, für Zweirohr- systeme - Geeignet für die Montage als Eck- oder Durchgangsform - Integriertes Entleerungsventil - Absperrbar - Beidseitige Spindelabsperrungen ermöglichen auch den hydraulischen Abgleich - Bypass einstellbar bei Ausführung Einrohr Technische Daten: - Betriebstemperatur max.: 110CGrad - Betriebsdruck max.: 10 bar - Material Armatur: Messing vernickelt - Achsabstand: 50 mm - Anschluss Verrohrung: DN 20 (3/4) Eurokonus - Anschluss Heizkörper: DN 15 (1/2) AG - Betriebsmedium: Heizungswasser nach VDI 2035 - Lieferumfang: - Hahnblock, - Übergänge DN 20 (3/4) AG x DN 15 (1/2) AG - Verschlusskappen DN 20 (3/4)
Regulux entleerbare Rücklaufverschraubung Eckform DN 10 (3/ 8") - Mit Absperrung und Feinstregulierung durch Doppelkegel - Ohne Hubbegrenzung - Keine Veränderung der Voreinstellung beim Öffnen bzw. Schließen - Betätigung mit Sechskantstiftschlüssel SW 5 - Gehäuse aus korrosionsbeständigem, entzinkungsfreiem Rotguss, vernickelt - Einbaumaße nach DIN 3842 - Mit Entleerungsmöglichkeit - Anschluss für Entleerungs- und Fülleinrichtung (90 513 27) - Abdichtung an Spindel durch EPDM-O- Ring - Verschlussdeckel metallisch dichtend - Zul. Betriebstemperatur mit Verkleidung: 90GradC - Zul. Betriebsüberdruck: 10 bar, - Anschluss IG für Gewinderohr oder in Verbindung mit Klemmverschraubungen für Kupfer-, Präzisionsstahl- oder Verbundrohr (nur DN 15) - Betriebstemperatur max.: 120GradC

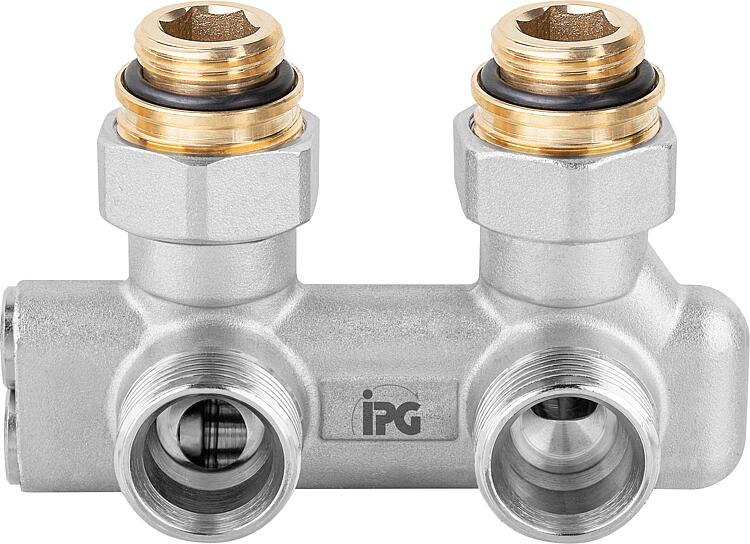

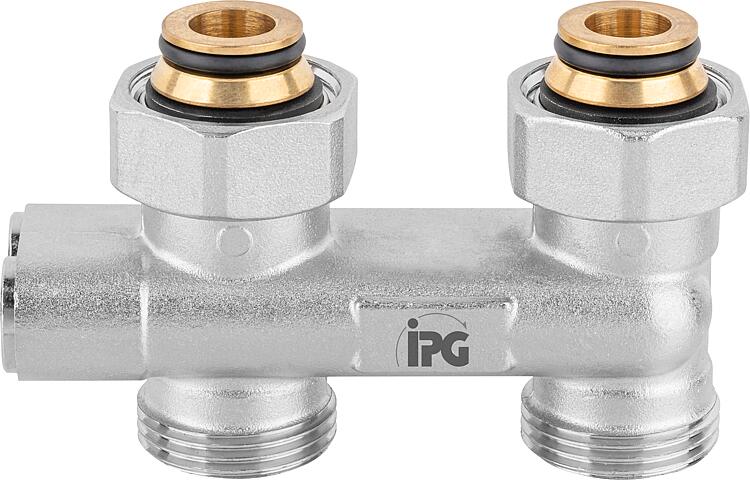

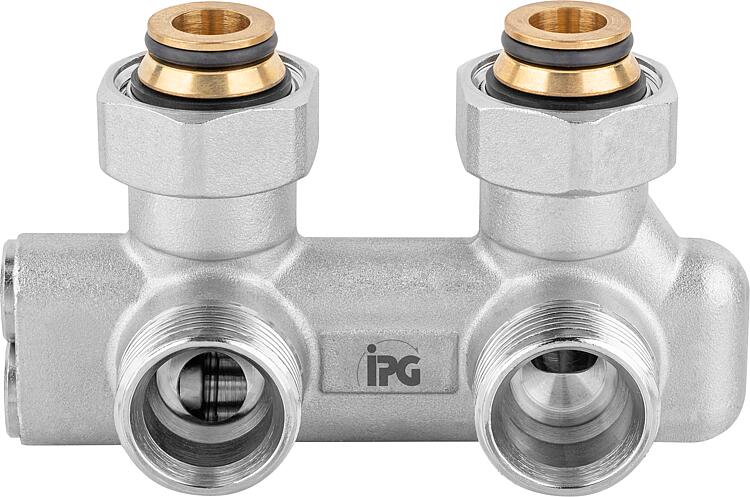

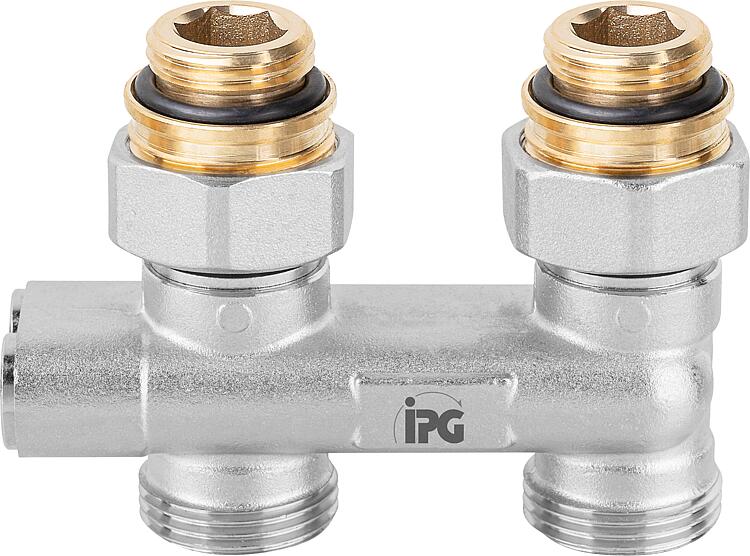

• Für Zweirohr Heizungsanlagen an Heizkörpern mit unterem Zweipunktanschluss • Anschluss Th. Kopf: M30 x 1,5 • Ohne Voreinstellung • Absperrbar Technische Daten: • Material: Messing • Anschluss Heizkörper: DN 20 (3/4") ÜWM • Anschluss Verrohrung: DN 20 (3/4") Eurokonus • Achsabstand: 50 mm • Betriebstemperaturbereich: -20°C bis +100°C • Betriebsdruck max.: 10 bar
• Für Zweirohr Heizungsanlagen an Heizkörpern mit unterem Zweipunktanschluss • Anschluss Th. Kopf: M30 x 1,5 • Ohne Voreinstellung • Absperrbar Technische Daten: • Material: Messing • Anschluss Heizkörper: DN 20 (3/4") ÜWM • Anschluss Verrohrung: DN 20 (3/4") Eurokonus • Achsabstand: 50 mm • Betriebstemperaturbereich: -20°C bis +100°C • Betriebsdruck max.: 10 bar
• Für Zweirohr Heizungsanlagen an Heizkörpern mit unterem Zweipunktanschluss • Anschluss Th. Kopf: M30 x 1,5 • Ohne Voreinstellung • Absperrbar Technische Daten: • Material: Messing • Anschluss Heizkörper: DN 20 (3/4") ÜWM • Anschluss Verrohrung: DN 20 (3/4") Eurokonus • Achsabstand: 50 mm • Betriebstemperaturbereich: -20°C bis +100°C • Betriebsdruck max.: 10 bar
• Für Zweirohr Heizungsanlagen an Heizkörpern mit unterem Zweipunktanschluss • Anschluss Th. Kopf: M30 x 1,5 • Ohne Voreinstellung • Absperrbar Technische Daten: • Material: Messing • Anschluss Heizkörper: DN 20 (3/4") ÜWM • Anschluss Verrohrung: DN 20 (3/4") Eurokonus • Achsabstand: 50 mm • Betriebstemperaturbereich: -20°C bis +100°C • Betriebsdruck max.: 10 bar
• Für Zweirohr Heizungsanlagen an Heizkörpern mit unterem Zweipunktanschluss • Anschluss Th. Kopf: M30 x 1,5 • Ohne Voreinstellung • Absperrbar Technische Daten: • Material: Messing • Anschluss Heizkörper: DN 20 (3/4") ÜWM • Anschluss Verrohrung: DN 20 (3/4") Eurokonus • Achsabstand: 50 mm • Betriebstemperaturbereich: -20°C bis +100°C • Betriebsdruck max.: 10 bar
• Für Zweirohr Heizungsanlagen an Heizkörpern mit unterem Zweipunktanschluss • Anschluss Th. Kopf: M30 x 1,5 • Ohne Voreinstellung • Absperrbar Technische Daten: • Material: Messing • Anschluss Heizkörper: DN 20 (3/4") ÜWM • Anschluss Verrohrung: DN 20 (3/4") Eurokonus • Achsabstand: 50 mm • Betriebstemperaturbereich: -20°C bis +100°C • Betriebsdruck max.: 10 bar
• Wahlweise für Kompaktheizkörper mit DN15 (1/2“) IG oder mit DN20 (3/4“) Eurokonus Anschluss • Zur nachträglichen Verwendung bei vertauschtem Vor- und Rücklauf ohne die Rohrleitungen zu kreuzen • Absperrbar mittels Inbusschlüssel, seitlich an der Armatur • Ausführung in Eck- und Durchgangsform Technische Daten • Betriebstemperatur: 10-80 °C (kurzzeitig 100 °C) • Betriebsdruck max.: 10 bar • Material: Messing vernickelt • Achsabstand: 50 mm
• Wahlweise für Kompaktheizkörper mit DN15 (1/2“) IG oder mit DN20 (3/4“) Eurokonus Anschluss • Zur nachträglichen Verwendung bei vertauschtem Vor- und Rücklauf ohne die Rohrleitungen zu kreuzen • Absperrbar mittels Inbusschlüssel, seitlich an der Armatur • Ausführung in Eck- und Durchgangsform Technische Daten • Betriebstemperatur: 10-80 °C (kurzzeitig 100 °C) • Betriebsdruck max.: 10 bar • Material: Messing vernickelt • Achsabstand: 50 mm
• Wahlweise für Kompaktheizkörper mit DN15 (1/2“) IG oder mit DN20 (3/4“) Eurokonus Anschluss • Zur nachträglichen Verwendung bei vertauschtem Vor- und Rücklauf ohne die Rohrleitungen zu kreuzen • Absperrbar mittels Inbusschlüssel, seitlich an der Armatur • Ausführung in Eck- und Durchgangsform Technische Daten • Betriebstemperatur: 10-80 °C (kurzzeitig 100 °C) • Betriebsdruck max.: 10 bar • Material: Messing vernickelt • Achsabstand: 50 mm
• Wahlweise für Kompaktheizkörper mit DN15 (1/2“) IG oder mit DN20 (3/4“) Eurokonus Anschluss • Zur nachträglichen Verwendung bei vertauschtem Vor- und Rücklauf ohne die Rohrleitungen zu kreuzen • Absperrbar mittels Inbusschlüssel, seitlich an der Armatur • Ausführung in Eck- und Durchgangsform Technische Daten • Betriebstemperatur: 10-80 °C (kurzzeitig 100 °C) • Betriebsdruck max.: 10 bar • Material: Messing vernickelt • Achsabstand: 50 mm
Umlenkstück mit Absperrung Durchgang für Anschluss an 3/4" Eurokonus - Für kreuzungsfreien Anschluss bei vertauschter Vor- und Rücklaufleitung - Für Heizkörper mit DN 20 (3/4) Außengewinde (Eurokonus) - Mit Konusteil - Messing, vernickelt - Kann auch einen Hahnblock ersetzen - Mit Absperrung - Achsabstand 50 mm
Umlenkstück mit Absperrung Eckform für Anschluss an 3/4" Eurokonus - Für kreuzungsfreien Anschluss bei vertauschter Vor- und Rücklaufleitung - Für Heizkörper mit DN 20 (3/4) Außengewinde (Eurokonus) - Mit Konusteil - Messing, vernickelt - Kann auch einen Hahnblock ersetzen - Mit Absperrung - Achsabstand 50 mm
VarioCon-Hahnblock Typ FE1 mit 1/2 Muffengewinde
• Für Heizkörper mit unterem Zweipunktanschluss wie z.B. Badheizkörper • Geeignet für die Montage als Eck- oder Durchgangsform • Der erforderliche Durchfluss der einzelnen Heizkörper wird direkt am Thermostat-Ventilunterteil eingestellt, dadurch ist der hydraulische Abgleich mit einem Dreh erledigt • Thermostat-Oberteil und Absperr-Oberteil können getauscht werden, dadurch kann Thermostat-Kopf Links oder Rechts montiert werden • Bestehend aus: Multilux 4 Thermostat-Ventilunterteil, Heizkörperanschlüsse DN 15 (1/2") x DN 20 (3/4"), Verkleidung Design Line, Thermostatkopf und Verschlusskappen DN 20 (3/4") Technische Daten: • Material Ventil: Rotguss, korrosionsbeständig • Betriebsdruck max.: 10 bar • Betriebstemperatur max.: 120°C • Betriebstemperatur Verkleidung max.: 90°C • Achsabstand: 50 mm • Anschluss Th-Kopf: M30x1,5 • Thermostatkopf: Typ DX • Zweirohr- und Einrohrbetrieb

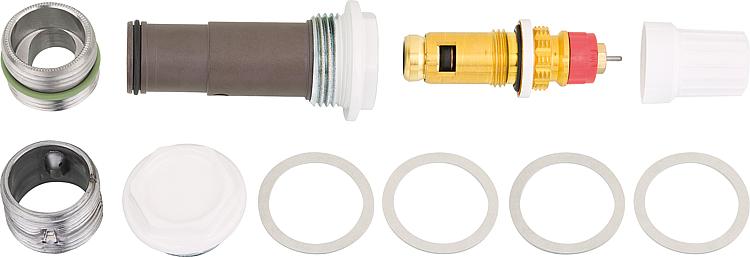

• Passend für Heizkörper/Hahnblockelement: Simun/Blitz Super und Super B4 • Lieferumfang: - Ventileinsatz Danfoss - Anschlussstopfen - Schlussstopfen - Nippel - Dichtungen
• Passend für Heizkörper/Hahnblockelement: Simun/Blitz Super und Super B4 • Lieferumfang: - Ventileinsatz Danfoss - Anschlussstopfen - Schlussstopfen - Nippel - Dichtungen
Zweirohr-Hahnblock EV-A Eck vernickelt 15 mm mit Nippel 3/4x1/2''AG
• Mit Übergänge DN 20 (3/4”) AG x DN 15 (1/2”) AG • Absperrbare Teleskop-Anschlussarmatur • Bis zu 25 mm Höhenausgleich • Gegen Verrutschen gesicherter Dichtungseinsatz • Material: Messing vernickelt • DN 20 (3/4") Eurokonus für Klemmverschraubungsanschluss • Toleranzausgleich für spannungsfreie Montage • Achsabstand 50 mm

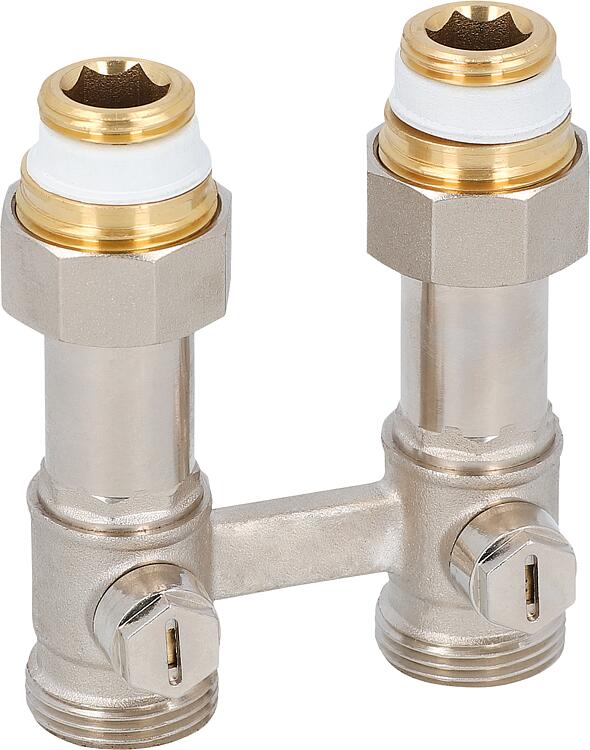

Zweirohr-Hahnblock Exclusiv, verstellbar • Absperrbare Teleskop-Anschlussarmatur • Bis zu 25 mm Höhenausgleich • Gegen Verrutschen gesicherter Dichtungseinsatz • Material: Messing vernickelt • DN 20 (3/4") Eurokonus für Klemmverschraubungsanschluss • Toleranzausgleich für spannungsfreie Montage • Achsabstand 50 mm • Mit Konusteil
