Gasarmaturen & Ersatzteile
• Schnell öffnend-/schließend • Mit Hauptmengeneinstellung• Mit EG-Baumusterprüfbescheinigung • Geeignet für Erd-/Flüssiggas • Stromlos geschlossen • Spannung: 230 V, 50 Hz • Betriebsdruck: max. 0,2 bar (20 kPa) • Einstufig • Schutzklasse: IP 54* Betriebsdruck: max. 0,36 bar (36 kPa)
• Schnell öffnend-/schließend • Mit Hauptmengeneinstellung• Mit EG-Baumusterprüfbescheinigung • Geeignet für Erd-/Flüssiggas • Stromlos geschlossen • Spannung: 230 V, 50 Hz • Betriebsdruck: max. 0,2 bar (20 kPa) • Einstufig • Schutzklasse: IP 54* Betriebsdruck: max. 0,36 bar (36 kPa)

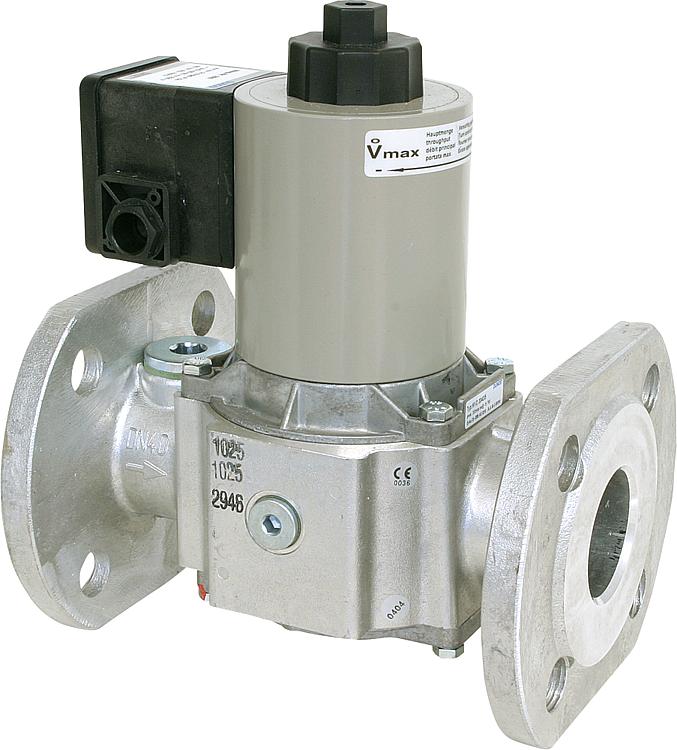

Typ MVD-/MVDLEAnwendung: Geeignet für Gase nach DVGW-Arbeitsblatt G 260 und sonstige neutrale gasförmigeMedien. Zum Sichern, Absperren und Freigeben der Gaszufuhr bei Gasbrenner,atmosphärischen Gaskesseln sowie allen sonstigen Gasverbrauchseinrichtungen.Bei Verwendung der Kompaktventileinheit System Bypass- Typen (MVD/MVDLE) ist esnicht erforderlich, eine separate Zündgasleitung zu installieren.MVeinstufiges Magnetventil stromlos geschlossen, schnell öffnend schnell schließendMVDeinstufiges Magnetventil stromlos geschlossen, schnell öffnend schnell schließend, manuelle Veränderung der durchfließenden Gasmenge möglich.MVDLEeinstufiges Magnetventil stromlos geschlossen, langsam öffnend, schnell schließend, im Öffnungsverlauf Schnellhub einstellbar, manuelle Veränderung der durchfließenden Gasmenge möglich.Technik:Sicherheits-Kompakteinheit nach DIN 3394 Gruppe A, bestehend aus Hauptventil undangeflanschtem Bypassventil, beide Ventile stromlos geschlossen.Max. Betriebsüberdruck bis 0,2 bar oder bis 0,36 bar. Durch variable Kombinationsmöglichkeit vonHaupt- und Bypassventil optimale Anpassung der Öffnungscharakteristik für Startgas- und Haupt-menge. Schnell oder langsam öffnend, Schnellhub und Hauptmenge einstellbar, schnell schließend.Gleichspannungsmagnete, Gleichrichter und Beschaltung im Klemmenkasten mit PG- Verschraubung.Hauptventil wahlweise mit Gewinde- oder Flanschenanschluss. Bypassventile sind beidseitiganbaubar. Endkontakt anbaubar zur Überprüfung der Geschlossenstellung des Ventils.Funktionssicher, robust und wartungsfrei.Funktion: Haupt- und Bypassventil sind eingangsseitig mit dem gleichen Eingangsdruck beauf-schlagt. Die Verbindung des Bypassventiles mit dem Hauptventil erfolgt intern.Der Ausgang des Bypassventiles ist mit dem Ausgang des Hauptventiles- intern nach dem Ventilsitz-verbunden. Beide Ventile können völlig unabhängig voneinander elektrisch beschaltet werden.Je nach Kombination von Hauptventil/Bypassventil sind folgende Öffnungsverhalten möglich:HauptventilBypassventilMVD/5 MVDschnell öffnendschnell öffnendMVDLE/5 MVDlangsam öffnendlangsam öffnendMVDLE/5 MVDLElangsam öffnendlangsam öffnendMVD/5 MVDLE8schnell öffnendlangsam öffnendBei den Ventilen Typ MVD/5 ist es möglich die Hauptmenge einzustellen.Bei den Ventilen Typ MVDLE/5 ist es zusätzlich möglich einen Schnellhub einzustellen.Dies gilt für Haupt- und Bypassventil.Einbau: Bei Einbau in die Rohrleitung, Durchflussrichtung gemäß Pfeilmarkierung auf demVentilgehäuse beachten und vorgeschriebene Einbaulage einhalten.Beim Einschrauben der Rohrleitung in das Ventilgehäuse Magnet nicht als Hebel benutzen,sondern mit geeignetem Werkzeug am Ventilgehäuse gegenhalten.Nach Montage auf Dichtheit und Funktion prüfen.• Mit EG-Baumusterprüfbescheinigung • Geeignet für Erd-/Flüssiggas • Stromlos geschlossen • Spannung: 230 V, 50 Hz • Betriebsdruck: max. 0,2 bar (20 kPa) • Einstufig • Schutzklasse: IP 54
Typ MVD-/MVDLEAnwendung: Geeignet für Gase nach DVGW-Arbeitsblatt G 260 und sonstige neutrale gasförmigeMedien. Zum Sichern, Absperren und Freigeben der Gaszufuhr bei Gasbrenner,atmosphärischen Gaskesseln sowie allen sonstigen Gasverbrauchseinrichtungen.Bei Verwendung der Kompaktventileinheit System Bypass- Typen (MVD/MVDLE) ist esnicht erforderlich, eine separate Zündgasleitung zu installieren.MVeinstufiges Magnetventil stromlos geschlossen, schnell öffnend schnell schließendMVDeinstufiges Magnetventil stromlos geschlossen, schnell öffnend schnell schließend, manuelle Veränderung der durchfließenden Gasmenge möglich.MVDLEeinstufiges Magnetventil stromlos geschlossen, langsam öffnend, schnell schließend, im Öffnungsverlauf Schnellhub einstellbar, manuelle Veränderung der durchfließenden Gasmenge möglich.Technik:Sicherheits-Kompakteinheit nach DIN 3394 Gruppe A, bestehend aus Hauptventil undangeflanschtem Bypassventil, beide Ventile stromlos geschlossen.Max. Betriebsüberdruck bis 0,2 bar oder bis 0,36 bar. Durch variable Kombinationsmöglichkeit vonHaupt- und Bypassventil optimale Anpassung der Öffnungscharakteristik für Startgas- und Haupt-menge. Schnell oder langsam öffnend, Schnellhub und Hauptmenge einstellbar, schnell schließend.Gleichspannungsmagnete, Gleichrichter und Beschaltung im Klemmenkasten mit PG- Verschraubung.Hauptventil wahlweise mit Gewinde- oder Flanschenanschluss. Bypassventile sind beidseitiganbaubar. Endkontakt anbaubar zur Überprüfung der Geschlossenstellung des Ventils.Funktionssicher, robust und wartungsfrei.Funktion: Haupt- und Bypassventil sind eingangsseitig mit dem gleichen Eingangsdruck beauf-schlagt. Die Verbindung des Bypassventiles mit dem Hauptventil erfolgt intern.Der Ausgang des Bypassventiles ist mit dem Ausgang des Hauptventiles- intern nach dem Ventilsitz-verbunden. Beide Ventile können völlig unabhängig voneinander elektrisch beschaltet werden.Je nach Kombination von Hauptventil/Bypassventil sind folgende Öffnungsverhalten möglich:HauptventilBypassventilMVD/5 MVDschnell öffnendschnell öffnendMVDLE/5 MVDlangsam öffnendlangsam öffnendMVDLE/5 MVDLElangsam öffnendlangsam öffnendMVD/5 MVDLE8schnell öffnendlangsam öffnendBei den Ventilen Typ MVD/5 ist es möglich die Hauptmenge einzustellen.Bei den Ventilen Typ MVDLE/5 ist es zusätzlich möglich einen Schnellhub einzustellen.Dies gilt für Haupt- und Bypassventil.Einbau: Bei Einbau in die Rohrleitung, Durchflussrichtung gemäß Pfeilmarkierung auf demVentilgehäuse beachten und vorgeschriebene Einbaulage einhalten.Beim Einschrauben der Rohrleitung in das Ventilgehäuse Magnet nicht als Hebel benutzen,sondern mit geeignetem Werkzeug am Ventilgehäuse gegenhalten.Nach Montage auf Dichtheit und Funktion prüfen.• Mit EG-Baumusterprüfbescheinigung • Geeignet für Erd-/Flüssiggas • Stromlos geschlossen • Spannung: 230 V, 50 Hz • Betriebsdruck: max. 0,2 bar (20 kPa) • Einstufig • Schutzklasse: IP 54
Typ MVD-/MVDLEAnwendung: Geeignet für Gase nach DVGW-Arbeitsblatt G 260 und sonstige neutrale gasförmigeMedien. Zum Sichern, Absperren und Freigeben der Gaszufuhr bei Gasbrenner,atmosphärischen Gaskesseln sowie allen sonstigen Gasverbrauchseinrichtungen.Bei Verwendung der Kompaktventileinheit System Bypass- Typen (MVD/MVDLE) ist esnicht erforderlich, eine separate Zündgasleitung zu installieren.MVeinstufiges Magnetventil stromlos geschlossen, schnell öffnend schnell schließendMVDeinstufiges Magnetventil stromlos geschlossen, schnell öffnend schnell schließend, manuelle Veränderung der durchfließenden Gasmenge möglich.MVDLEeinstufiges Magnetventil stromlos geschlossen, langsam öffnend, schnell schließend, im Öffnungsverlauf Schnellhub einstellbar, manuelle Veränderung der durchfließenden Gasmenge möglich.Technik:Sicherheits-Kompakteinheit nach DIN 3394 Gruppe A, bestehend aus Hauptventil undangeflanschtem Bypassventil, beide Ventile stromlos geschlossen.Max. Betriebsüberdruck bis 0,2 bar oder bis 0,36 bar. Durch variable Kombinationsmöglichkeit vonHaupt- und Bypassventil optimale Anpassung der Öffnungscharakteristik für Startgas- und Haupt-menge. Schnell oder langsam öffnend, Schnellhub und Hauptmenge einstellbar, schnell schließend.Gleichspannungsmagnete, Gleichrichter und Beschaltung im Klemmenkasten mit PG- Verschraubung.Hauptventil wahlweise mit Gewinde- oder Flanschenanschluss. Bypassventile sind beidseitiganbaubar. Endkontakt anbaubar zur Überprüfung der Geschlossenstellung des Ventils.Funktionssicher, robust und wartungsfrei.Funktion: Haupt- und Bypassventil sind eingangsseitig mit dem gleichen Eingangsdruck beauf-schlagt. Die Verbindung des Bypassventiles mit dem Hauptventil erfolgt intern.Der Ausgang des Bypassventiles ist mit dem Ausgang des Hauptventiles- intern nach dem Ventilsitz-verbunden. Beide Ventile können völlig unabhängig voneinander elektrisch beschaltet werden.Je nach Kombination von Hauptventil/Bypassventil sind folgende Öffnungsverhalten möglich:HauptventilBypassventilMVD/5 MVDschnell öffnendschnell öffnendMVDLE/5 MVDlangsam öffnendlangsam öffnendMVDLE/5 MVDLElangsam öffnendlangsam öffnendMVD/5 MVDLE8schnell öffnendlangsam öffnendBei den Ventilen Typ MVD/5 ist es möglich die Hauptmenge einzustellen.Bei den Ventilen Typ MVDLE/5 ist es zusätzlich möglich einen Schnellhub einzustellen.Dies gilt für Haupt- und Bypassventil.Einbau: Bei Einbau in die Rohrleitung, Durchflussrichtung gemäß Pfeilmarkierung auf demVentilgehäuse beachten und vorgeschriebene Einbaulage einhalten.Beim Einschrauben der Rohrleitung in das Ventilgehäuse Magnet nicht als Hebel benutzen,sondern mit geeignetem Werkzeug am Ventilgehäuse gegenhalten.Nach Montage auf Dichtheit und Funktion prüfen.• Mit EG-Baumusterprüfbescheinigung • Geeignet für Erd-/Flüssiggas • Stromlos geschlossen • Spannung: 230 V, 50 Hz • Betriebsdruck: max. 0,2 bar (20 kPa) • Einstufig • Schutzklasse: IP 54
• Schnell öffnend-/schließend • Mit Hauptmengeneinstellung• Mit EG-Baumusterprüfbescheinigung • Geeignet für Erd-/Flüssiggas • Stromlos geschlossen • Spannung: 230 V, 50 Hz • Betriebsdruck: max. 0,2 bar (20 kPa) • Einstufig • Schutzklasse: IP 54* Betriebsdruck: max. 0,36 bar (36 kPa)
• Schnell öffnend-/schließend • Mit Hauptmengeneinstellung• Mit EG-Baumusterprüfbescheinigung • Geeignet für Erd-/Flüssiggas • Stromlos geschlossen • Spannung: 230 V, 50 Hz • Betriebsdruck: max. 0,2 bar (20 kPa) • Einstufig • Schutzklasse: IP 54* Betriebsdruck: max. 0,36 bar (36 kPa)

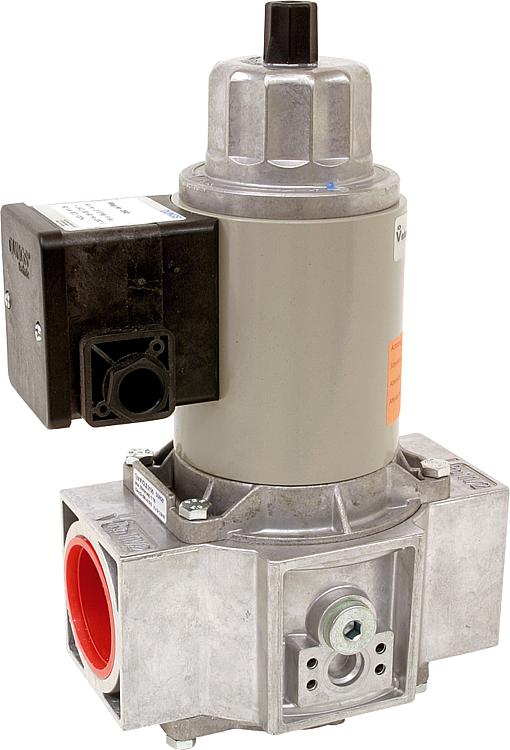

• Langsam öffnend-/schließend • Öffnungzeiteinstellung mit Schnellhubbereich • Mit Hauptmengeneinstellung• Mit EG-Baumusterprüfbescheinigung • Geeignet für Erd-/Flüssiggas • Stromlos geschlossen • Spannung: 230 V, 50 Hz • Betriebsdruck: max. 0,2 bar (20 kPa) • Einstufig • Schutzklasse: IP 54* Betriebsdruck: max. 0,36 bar (36 kPa)
• Langsam öffnend-/schließend • Öffnungzeiteinstellung mit Schnellhubbereich • Mit Hauptmengeneinstellung• Mit EG-Baumusterprüfbescheinigung • Geeignet für Erd-/Flüssiggas • Stromlos geschlossen • Spannung: 230 V, 50 Hz • Betriebsdruck: max. 0,2 bar (20 kPa) • Einstufig • Schutzklasse: IP 54* Betriebsdruck: max. 0,36 bar (36 kPa)
• Langsam öffnend-/schließend • Öffnungzeiteinstellung mit Schnellhubbereich • Mit Hauptmengeneinstellung• Mit EG-Baumusterprüfbescheinigung • Geeignet für Erd-/Flüssiggas • Stromlos geschlossen • Spannung: 230 V, 50 Hz • Betriebsdruck: max. 0,2 bar (20 kPa) • Einstufig • Schutzklasse: IP 54* Betriebsdruck: max. 0,36 bar (36 kPa)
• Langsam öffnend-/schließend • Öffnungzeiteinstellung mit Schnellhubbereich • Mit Hauptmengeneinstellung• Mit EG-Baumusterprüfbescheinigung • Geeignet für Erd-/Flüssiggas • Stromlos geschlossen • Spannung: 230 V, 50 Hz • Betriebsdruck: max. 0,2 bar (20 kPa) • Einstufig • Schutzklasse: IP 54* Betriebsdruck: max. 0,36 bar (36 kPa)

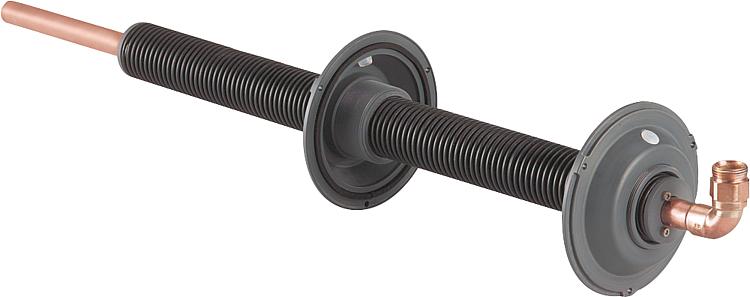

• Zum Einbau in Flüssiggasanlagen für oberirdische Hauseinführungen • DN 15, nach TRF 1996 (5.4.6.1.5) • Anschluss: Cu-Rohr ø 22 mm • Bestehend aus:Cu-Rohr ø 22 mm, Dichteinheit, Kunststoff-Wellrohr ø 50 mm, Befestigungsflansch mit Dichtring, Schrumpfschlauch (200 mm lang) als Korrosionsschutz • Einsetzbar für: - Wandstärken von 50-520 mm (stufenlos Einstellbar) - Durchbrüche von 55-110 mm • Mit Werksprüfung druckdicht bis - Zwischenraum von Gasleitung und Schutzrohr: 2,5 bar Gasleitung: 6 bar Hinweis: Zur Absicherung der Rohrleitung ist nach TRF 2012 ein Gasströmungswächter GS auszuwählen

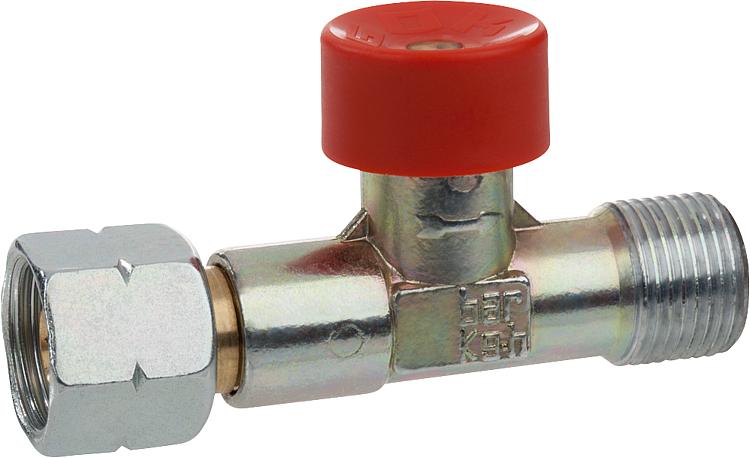

Schlauchbruchsicherungen verhindern einen unzulässig hohen Gasaustritt bei Beschädigung oder Lösen der Schlauchleitung und schließen den Gasdurchgang ab, sobald die vorgeschriebene Betriebsmenge überschritten wird max. 10% über Nenndurchfluss. Montage zwischen Regler und Schlauchleitung. Gewerblich bei einer Schlauchlänge ab >400 mm und Privat ab >1500 mm. Ausschließlich im Freien.• Für Gewerbe und Industrie • Eingang:DN 10 (G 3/8”) LH-ÜM • Ausgang: DN 10 (G 3/8”) LH-KN • DIN DVGW geprüft
Schlauchbruchsicherungen verhindern einen unzulässig hohen Gasaustritt bei Beschädigung oder Lösen der Schlauchleitung und schließen den Gasdurchgang ab, sobald die vorgeschriebene Betriebsmenge überschritten wird max. 10% über Nenndurchfluss. Montage zwischen Regler und Schlauchleitung. Gewerblich bei einer Schlauchlänge ab >400 mm und Privat ab >1500 mm. Ausschließlich im Freien.• Für Gewerbe und Industrie • Eingang:DN 10 (G 3/8”) LH-ÜM • Ausgang: DN 10 (G 3/8”) LH-KN • DIN DVGW geprüft
• Für Großflaschenregler • DN 15 (G 1/2”) LH - ÜM x RVS 12 • Passend für Best.-Nr. 58 001 12• Kältebeständig bis -30°C • PS 10 bar • Gummi mit Textileinlage nach DIN 4815 Teil 2, 6,3 x 3,5 mm • DIN DVGW geprüft

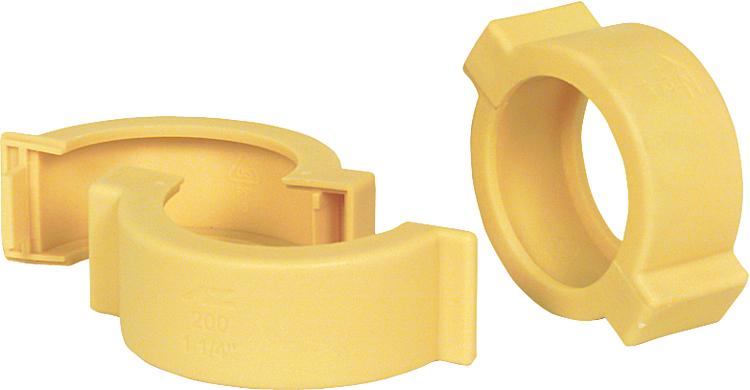

• Typ ME, zweiteilig, vielseitig einsetzbar • Preisoptimierte Lösung mit Plombenfunktion für alle üblichen Verschraubungen Montage: Die 2-teilige Schelle wird über die zu sichernde Verbindung gebracht und zusammengedrückt. Die Schelle rastet dauerhaft ein und kann nur durch Zerstörung wieder gelöst werden.
• Typ ME, zweiteilig, vielseitig einsetzbar • Preisoptimierte Lösung mit Plombenfunktion für alle üblichen Verschraubungen Montage: Die 2-teilige Schelle wird über die zu sichernde Verbindung gebracht und zusammengedrückt. Die Schelle rastet dauerhaft ein und kann nur durch Zerstörung wieder gelöst werden.
• Typ ME, zweiteilig, vielseitig einsetzbar • Preisoptimierte Lösung mit Plombenfunktion für alle üblichen Verschraubungen Montage: Die 2-teilige Schelle wird über die zu sichernde Verbindung gebracht und zusammengedrückt. Die Schelle rastet dauerhaft ein und kann nur durch Zerstörung wieder gelöst werden.
• Typ ME, zweiteilig, vielseitig einsetzbar • Preisoptimierte Lösung mit Plombenfunktion für alle üblichen Verschraubungen Montage: Die 2-teilige Schelle wird über die zu sichernde Verbindung gebracht und zusammengedrückt. Die Schelle rastet dauerhaft ein und kann nur durch Zerstörung wieder gelöst werden.
• Typ ME, zweiteilig, vielseitig einsetzbar • Preisoptimierte Lösung mit Plombenfunktion für alle üblichen Verschraubungen Montage: Die 2-teilige Schelle wird über die zu sichernde Verbindung gebracht und zusammengedrückt. Die Schelle rastet dauerhaft ein und kann nur durch Zerstörung wieder gelöst werden.
• Typ ME, zweiteilig, vielseitig einsetzbar • Preisoptimierte Lösung mit Plombenfunktion für alle üblichen Verschraubungen Montage: Die 2-teilige Schelle wird über die zu sichernde Verbindung gebracht und zusammengedrückt. Die Schelle rastet dauerhaft ein und kann nur durch Zerstörung wieder gelöst werden.

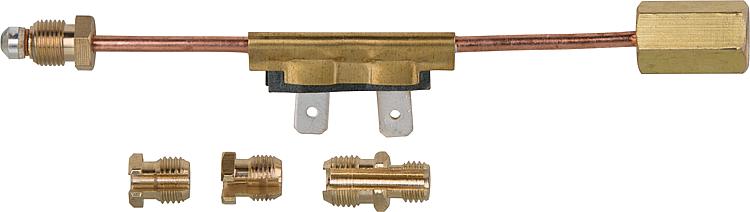

• Flexibel, mit 5 Adaptern • Mit dem beigefügten Gewindeadapter (M 8 x 1) ist ein Funktionstest an allen Magnetspulen von thermoelektrischen Zündsicherungen möglich: 1. Überprüfung des Thermoelements und der Magnetspule 2. Feststellung des Spannungsabfalls bei Gasgeräten mit Thermoweiche 3. Prüfung des Thermostromkreises 4. Optimale Einstellung der Zündflamme
