Gasarmaturen & Ersatzteile
Thermoelemente sind reine Verschleißteile, deshalb wie Ölbrennerdüsen-einmal pro Jahr bei Wartungsarbeiten austauschen. Abgebende Thermospannung 30 mV Abfallzeit 30 Sekunden.
Thermoelemente sind reine Verschleißteile, deshalb wie Ölbrennerdüsen-einmal pro Jahr bei Wartungsarbeiten austauschen. Abgebende Thermospannung 30 mV Abfallzeit 30 Sekunden.
Thermoelemente sind reine Verschleißteile, deshalb wie Ölbrennerdüsen-einmal pro Jahr bei Wartungsarbeiten austauschen. Abgebende Thermospannung 30 mV Abfallzeit 30 Sekunden.
Thermoelemente sind reine Verschleißteile, deshalb wie Ölbrennerdüsen-einmal pro Jahr bei Wartungsarbeiten austauschen. Abgebende Thermospannung 30 mV Abfallzeit 30 Sekunden.
• Verzinkt • Für Gaszähler
• Hochdruckausführung PS 30, DIN-DVGW-geprüft • Schlauchleitungen sind mit einem Haltegriff ausgestattet (außer KLF) Anschlüsse: • Einerseits Großflaschen- (GF), Kleinflaschen- (KLF) Anschluss, bzw. Kombi (Überwurfmutter), anderseits Großflaschen- (GF) Außengewinde bzw. RST

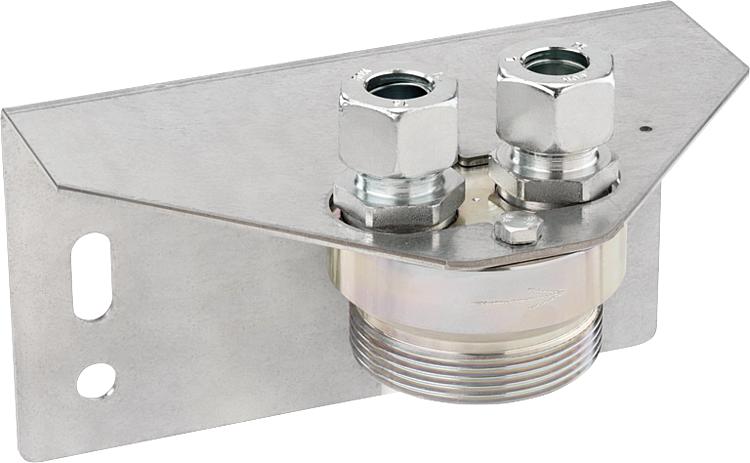

• Für Flüssiggasanlagen zum Anschluss eines Einstutzen-Gaszählers G2,5/G4/G6 • Anschluss 180° drehbar• Zähleranschluss: AG 2 RH flachdichtend, mit Plombenloch, Rohranschluss mit Rohrverschraubung in 18 mm • Werkstoff: Stahl verzinkt, Montageplatte 180 x 100 mm
• Für Flüssiggasanlagen zum Anschluss eines Einstutzen-Gaszählers G2,5/G4/G6 • Anschluss 180° drehbar• Zähleranschluss: AG 2 RH flachdichtend, mit Plombenloch, Rohranschluss mit Rohrverschraubung in 18 mm • Werkstoff: Stahl verzinkt, Montageplatte 180 x 100 mm

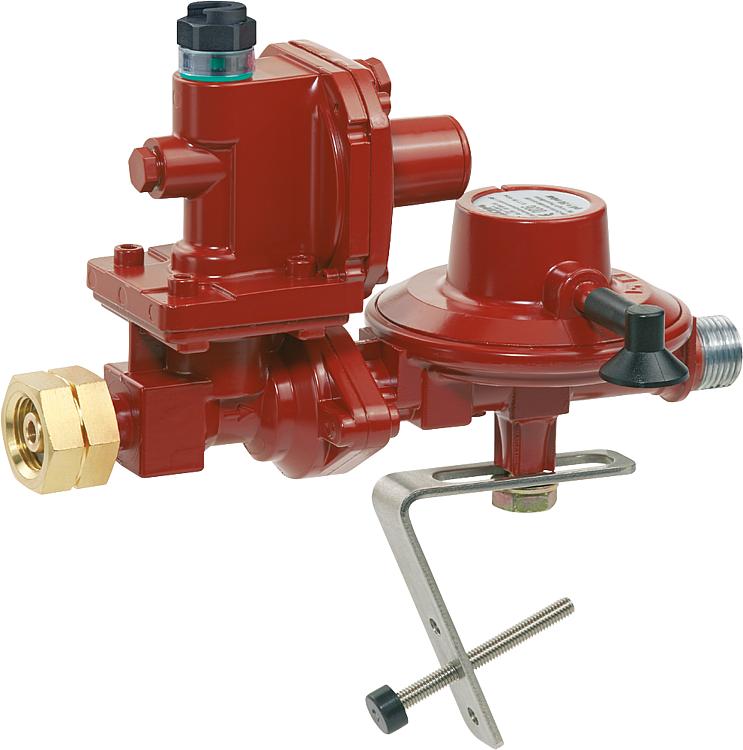

• Mit Sicherheitsabsperrventil OPSO (SAV) zum Anschluss an Flüssiggasflaschen 33 kg • Mit Sicherheitsabblaseventil PRV • Mit Prüfanschluss • Mit Insektenschutzvorrichtung • Mit höhenverstellbarer Abstütz-vorrichtung • Passender Schlauch: 58 001 90 • Eingang: Großflaschenanschluss • Ausgang: DN 15 (1/2“) LH-KN • Ausgangsdruck: 50 mbar • Leistung: 4 kg/h • Zulassungen: EU-Baumusterprüfbescheinigung DGR

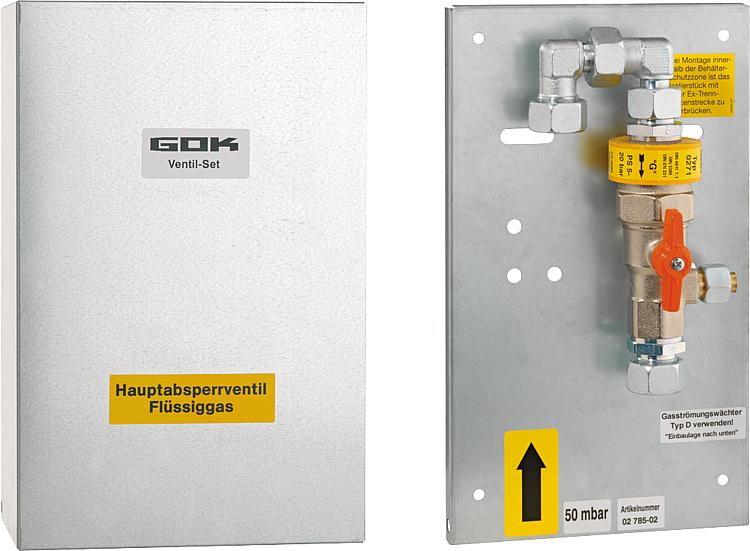

• Anschluss RVS 18 mm, DN 20 PS 16 bar • Aufputzmontage • Bestehend aus: Isolierstück, Hauptabsperrventil, Prüfanschluss, Schutzkasten feuerverzinkt (H x B x T: 328 x 210 x 125 mm) • Lieferumfang: Abdeckhaube, Befestigungsmaterial • Für alle Gase nach DVGW-Arbeitsblatt G 260 • Zulassungen: Einzelarmaturen DIN-DVGW o. DVGW geprüft bzw. EU-BaumusterprüfbescheinigungSicherheit(Sicherheitsventil-Einstellwerte bei Behältern meist 15,6 bar) Gaszähler bei Propananlagen: Der Versorger liefert das Propangas in der Flüssigphase und rechnet in kg bei Flaschen oder in l bei Tankanlagen ab. Ein Gaszähler jedoch erfasst die Gasphase und zeigt m3 an. Bei mehreren Verbrauchs- einheiten mit einem Vorratsbehälter sind aufgrund gesetzlicher Forderungen alle Einheiten mit einem Zähler auszustatten, so dass die Abrechnung nach dem Verhältnis der verbrauchten m3 erfolgt. Zur Kontrolle oder in Sonderfällen lässt sich dieses Verhältnis folgendermaßen bestimmen (Werte sind temperatur- und druckabhängig): Dichte der Gasphase in kg/m3 : Dichte der Flüssigphase kg/lBeispiel: 1,97 kg/m3 : 0,51 kg/lErgebnis:3,86 l/m3

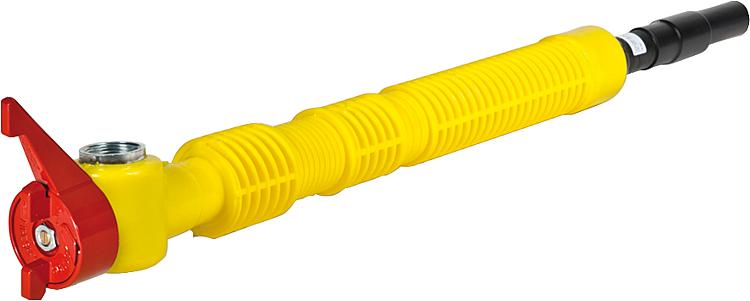

• Zum Einbau in Flüssiggasanlagen für erdgedeckte Hauseinführungen • Inkl. Kugelhahn mit TAE und Wandanschlussset innen • RST22: Inkl. Schrumpfschlauch (Länge: 500 mm) • Ausführung flexibel zusätzlich mit Wandhalter ohne Wandabschlussset innen • DVGW geprüft • Isoliertrennstelle • Kernlochdurchmesser 80 bis 100 mm bei Nasseinbau Hinweis: • Zur Absicherung der Rohrleitung ist gemäß TRF 2012 ein Gasströmungswächter GS auszuwählen
• Zum Einbau in Flüssiggasanlagen für erdgedeckte Hauseinführungen • Inkl. Kugelhahn mit TAE und Wandanschlussset innen • RST22: Inkl. Schrumpfschlauch (Länge: 500 mm) • Ausführung flexibel zusätzlich mit Wandhalter ohne Wandabschlussset innen • DVGW geprüft • Isoliertrennstelle • Kernlochdurchmesser 80 bis 100 mm bei Nasseinbau Hinweis: • Zur Absicherung der Rohrleitung ist gemäß TRF 2012 ein Gasströmungswächter GS auszuwählen
• Zum Einbau in Flüssiggasanlagen für erdgedeckte Hauseinführungen • Inkl. Kugelhahn mit TAE und Wandanschlussset innen • RST22: Inkl. Schrumpfschlauch (Länge: 500 mm) • Ausführung flexibel zusätzlich mit Wandhalter ohne Wandabschlussset innen • DVGW geprüft • Isoliertrennstelle • Kernlochdurchmesser 80 bis 100 mm bei Nasseinbau Hinweis: • Zur Absicherung der Rohrleitung ist gemäß TRF 2012 ein Gasströmungswächter GS auszuwählen
• Zum Einbau in Flüssiggasanlagen für erdgedeckte Hauseinführungen • Inkl. Kugelhahn mit TAE und Wandanschlussset innen • RST22: Inkl. Schrumpfschlauch (Länge: 500 mm) • Ausführung flexibel zusätzlich mit Wandhalter ohne Wandabschlussset innen • DVGW geprüft • Isoliertrennstelle • Kernlochdurchmesser 80 bis 100 mm bei Nasseinbau Hinweis: • Zur Absicherung der Rohrleitung ist gemäß TRF 2012 ein Gasströmungswächter GS auszuwählen
• Zum Einbau in Flüssiggasanlagen für erdgedeckte Hauseinführungen • Inkl. Kugelhahn mit TAE und Wandanschlussset innen • RST22: Inkl. Schrumpfschlauch (Länge: 500 mm) • Ausführung flexibel zusätzlich mit Wandhalter ohne Wandabschlussset innen • DVGW geprüft • Isoliertrennstelle • Kernlochdurchmesser 80 bis 100 mm bei Nasseinbau Hinweis: • Zur Absicherung der Rohrleitung ist gemäß TRF 2012 ein Gasströmungswächter GS auszuwählen
• Zum Einbau in Flüssiggasanlagen für erdgedeckte Hauseinführungen • Inkl. Kugelhahn mit TAE und Wandanschlussset innen • RST22: Inkl. Schrumpfschlauch (Länge: 500 mm) • Ausführung flexibel zusätzlich mit Wandhalter ohne Wandabschlussset innen • DVGW geprüft • Isoliertrennstelle • Kernlochdurchmesser 80 bis 100 mm bei Nasseinbau Hinweis: • Zur Absicherung der Rohrleitung ist gemäß TRF 2012 ein Gasströmungswächter GS auszuwählen
• Zum Einbau in Flüssiggasanlagen für erdgedeckte Hauseinführungen • Inkl. Kugelhahn mit TAE und Wandanschlussset innen • RST22: Inkl. Schrumpfschlauch (Länge: 500 mm) • Ausführung flexibel zusätzlich mit Wandhalter ohne Wandabschlussset innen • DVGW geprüft • Isoliertrennstelle • Kernlochdurchmesser 80 bis 100 mm bei Nasseinbau Hinweis: • Zur Absicherung der Rohrleitung ist gemäß TRF 2012 ein Gasströmungswächter GS auszuwählen
• Zum Einbau in Flüssiggasanlagen für erdgedeckte Hauseinführungen • Inkl. Kugelhahn mit TAE und Wandanschlussset innen • RST22: Inkl. Schrumpfschlauch (Länge: 500 mm) • Ausführung flexibel zusätzlich mit Wandhalter ohne Wandabschlussset innen • DVGW geprüft • Isoliertrennstelle • Kernlochdurchmesser 80 bis 100 mm bei Nasseinbau Hinweis: • Zur Absicherung der Rohrleitung ist gemäß TRF 2012 ein Gasströmungswächter GS auszuwählen
• Zum Anschluss an Gasflaschen, zur Druckregelung auf den Nenndruck des Gasgerätes • Bestehend aus: - Niederdruckregler Typ EN61-DS mit Überdruck-Sicherheitseinrichtung S2SR (ÜDS) - Sichtanzeige - Thermischer Absperreinrichtung „T" (TAE) - Manometer - Mitteldruck-Schlauch (Gummi mit Textileinlage, kältebeständig bis -30°C, Schlauchabmessung 6,3 x 3,5 mm) DN 8 (1/4") LH-ÜM x RVS 8 x 400 mm - Verbindungsrohr und Winkel-Aufschraubverschraubung Typ WAI IG DN 15 (1/2") x RVS 8 • Konformität: - Einzelarmaturen mit DIN-DVGW bzw. DVGW-Baumusterprüfzertifikat oder EU-Baumusterprüfbescheinigung DGR, GGV
