Wolf Monoblock und Splitwärmepumpen

Allgemeine Informationen: geeignet für Wärmepumpe CHA-Monoblock schützt den Pufferspeicher vor kaltem Vorlauf für Anlagen mit realisiertem Kühlbetrieb

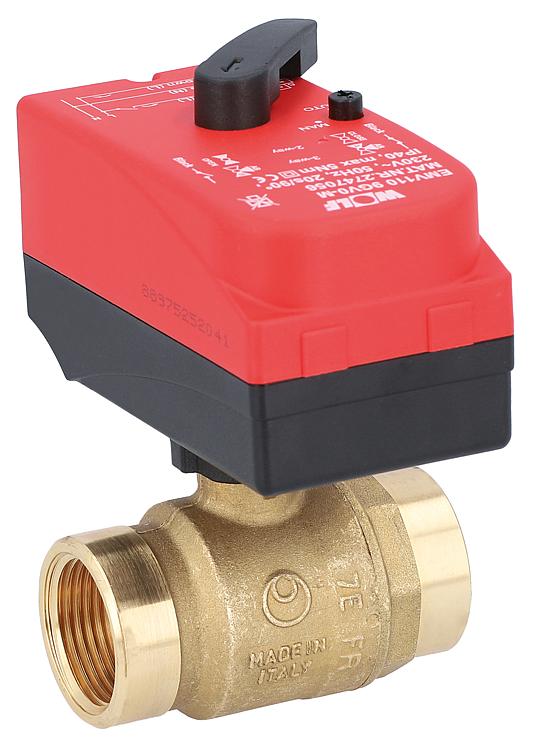

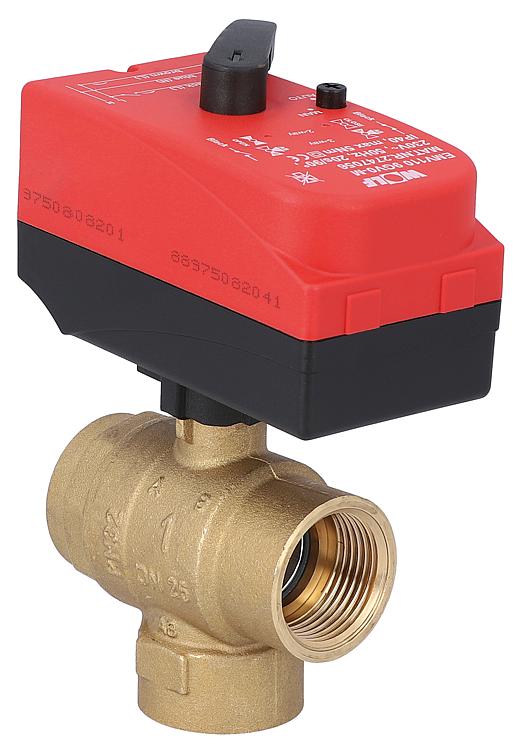

Allgemeine Informationen: geeignet für Wärmepumpe CHA-Monoblock als zusätzliches Umschaltventil mit Kabel verdrahtet Heizung / Kühlung 230 V Anschlüsse 1" IG kvs = 12

Allgemeine Informationen: passend für BWL-1S(B) Heizung / Kühlung 230V Als zusätzliches Umschaltventil mit 5 m Kabel verdrahtet Anschlüsse 1" IG kvs = 12 inkl. 4 Schwingungsdämpfer

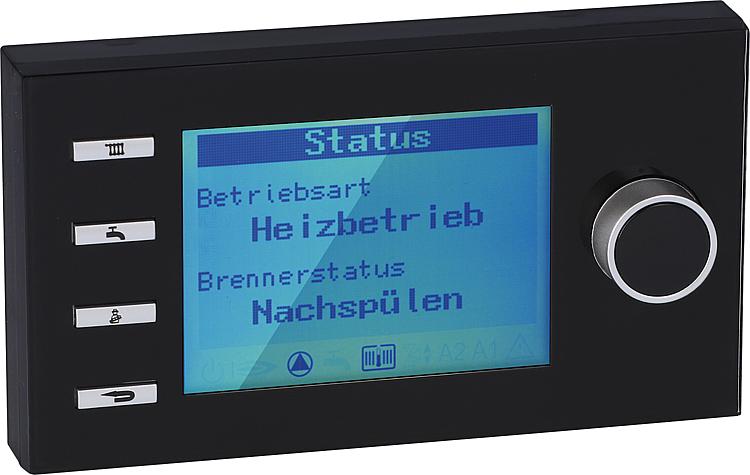

Allgemeine Informationen: Anzeigemodul für das Heizgerät LC-Display mit Hintergrundbeleuchtung Bedienung durch Drehgeber mit Tastfunktion 4 Schnellstarttasten für häufig benutzte Funktionen nur notwendig wenn BM-2 als Fernbedienung genutzt wird oder in einer Kaskadenschaltung

• Zwingend notwendig für FHA-Monoblock

• Zwingend notwendig für FHA-Monoblock

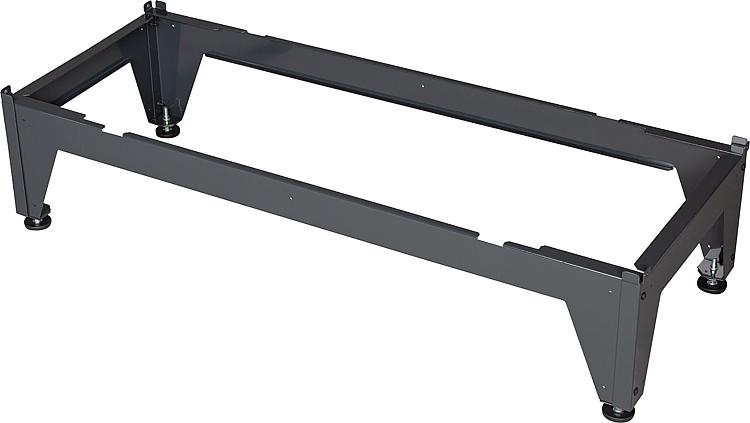

Allgemeine Informationen: passend für CHA-Monoblock Außenmodul schützt das Außenmodul vor Verschmutzung sorgt für einen erhöhten Stand des Außenmoduls

Allgemeine Informationen: passend für BWL-1S-Außenmodul feuerverzinkt inkl. 4 Schwingungsdämpfer Hinweis: Bitte beachten Sie, dass die Wandkonsole nur an Wänden mit hohem Flächengewicht ( (>250 kg/m²) verwendbar ist. Leichtbauwände oder Ständerbauwände sind nicht zulässig.

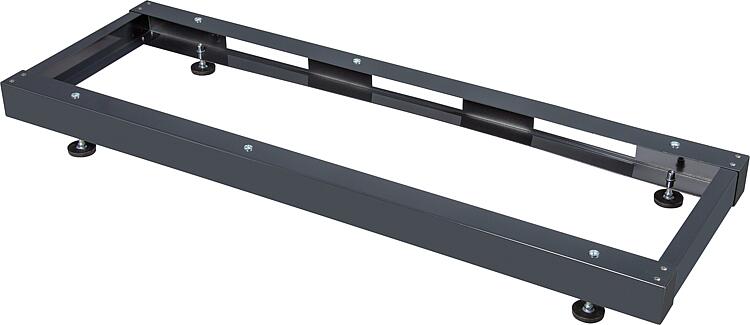

• Passend für CHA/FHA-Monoblock Außenmodul • Erhöht den Stand des Außenmoduls • Schützt Außenmodul vor Verschmutzung

• Passend für CHA/FHA-Monoblock Außenmodul • Erhöht den Stand des Außenmoduls • Schützt Außenmodul vor Verschmutzung

Allgemeine Informationen: 1. Wärmepumpe CHA-Monoblock 10/400 Kompaktes, individuell einsetzbares Basisgerät Heiz- und Kühlbetrieb 9 kW Elektroheizelement Außeneinheit Robuste Dämmung aus EPP für extreme Wetterbedingungen und optimale Luftführung Leise im Betrieb (unter 34 dB(A)) Betrieb mit natürlichem Kältemittel R290 für mehr Effizienz und hohe Vorlauftemperaturen bis 70°C (reiner Wärmepumpenbetrieb) Inneneinheit Wärmemengenzähler, 3-Wege Umschaltventil, Wasserdrucksensor und integriertes Sicherheitsventil Drehzahlgeregelte Hocheffizienzpumpe, modulierend anhand der Temperaturspreizung Steckplatz für LAN-/WLAN-Schnittstelle Link Home Kontakte für EVU-Steuersignal und SmartGrid Optimierte Möglichkeit der Eigenstromnutzung mittels EEBUS (Plug&Play) Technische Daten Typ CHA   10 EEK Raumheizung Niedertemperatur A+++ bis D   A+++ EEK Raumheizung Mitteltemperatur A+++ bis D   A++ Heizleistung / COP nach EN 14511       - bei A2/W35 Nennleistung  [kW/-]   5,8 / 4,7 - bei A7/W35 Nennleistung  [kW/-]   4,1 / 5,7 - bei A-7/W35 Nennleistung  [kW/-]   8,0 / 2,9 Kühlleistung / EER nach EN14511       - bei A35/W18 Nennleistung  [kW/-]   6,01 / 5,92 - bei A35/W7 Nennleistung  [kW/-]   4,81 / 4,04 Maße Außeneinheit (B x H x T)  [mm]    1286 x 979 x 562 Maße Inneneinheit (B x H x T) [mm]   440 x 790 x 373 Gewicht Ausseneinheit / Inneneinheit  [kg]   162 / 27 Ref.Nr.     9146863   2. Gasbrennwert-Heiztherme CGB-2-20 Stufenlos modulierbare Leistung schon ab 3,8 kW Gasadaptive, selbstkalibrierende Verbrennungsregelung für extrem niedrige Schadstoffemissionen und sich ändernde Gasbeschaffenheit (z. B. Biogasbeimischung) Einstellfreier Gasluftverbund Umstellung auf Flüssiggas möglich - ohne CO2-Einstellung Lange Brennerlaufzeiten - weniger Brennerstarts - verbesserter Nutzungsgrad Beschichteter Heizwasserwärmetauscher ALUPro Nachhaltige, wertbeständige Konstruktion – Bauteile einzeln austauschbar Ausgestattet mit neuem Wolf Regelungssystem Optimale Brennwertnutzung durch Spreizungsregelung (Vorlauf-/Rücklauftemperatur) Anschlusskompatibel zu Vorgängermodellen Kein Überstromventil, keine Rücklaufanhebung – für höchsten Brennwertnutzen Menügeführte Inbetriebnahme Gehäuse-Innendämmung für leisen Betrieb Hocheffizienzpumpe EEI < 0,23 integriert Elektronische Druckanzeige schnelle Montage, einfache Bedienung und Wartung mit bequemen Zugang zu allen Bauteilen leichte Abgasmessung von außen ohne Öffnen des Gerätes eine Umstellung auf eine andere Gasart erfolgt selbständig durch das Gerät, ohne Umrüstsatz und ohne Umstellung an der Regelung automatische CO2-Einstellung durch selbstkalibrierende Verbrennungsluftregelung für extrem niedrige Schadstoffemission neues Wolf Regelungssystem WRS über Smartphone oder PC einstellbar und regelbar Technische Daten Modeltyp CGB-2-14 CGB-2-20 CGB-2-24 Leistung max. 14kW max.19kW max.24kW Technologie       Brennwert x x x Heizwert - - - Kopplung mit       Wärmepumpe - - - Solar - - - Wohnraumlüftung - - - Warmwasserbereitung       Kombi, integr. Druchflusserwärmung - - - integr.Wasserspeicher - - - ext.Wasserspeicher x x x Warmwasser-Ausgangsleistung (l/Min) - - - Speichergröße (äquivalent) - - - Modulationsbereich 50/30° 2,1 - 15,2 4,4 - 20,4 5,6 - 25,8 Energieeffizienzklasse Raumheizung A A A Warmwasserbereitung - - - Allgemeine Daten Heizleistung (Nennwärmebelastung)       Heizbetrieb in (kW) 14 19 24 Warmwasserbereitung in (kW) - 13,5kW 22,2kW Wirkungsgrad (Normnutzungsgrad)       bei 40/30° (Hi/Hs) in % 110/99 110/99 110/99 bei 75/60° (Hi/Hs) in % 107/96 107/96 107/96 Abmessungen / Gewicht       Höhe (mm) 790 790 790 Breite (mm) 440 440 440 Tiefe (mm) 378 378 378 Gesamtgewicht (kg) 33 33/35 33/35 Lautstärke       max. dB 47 48 49 Elektrische Leistungsaufnahme       Standby (W) 3 3 3 maximal, Heizung/Wasser (W) 93 63 88 WOLF Smart Set Ready x x x wiButler Ready x x x 3. Pufferspeicher SPU-1-200 Ohne Wärmetauscher Geeignet als Trennspeicher oder Reihenspeicher für alle Wärmepumpen 4. Warmwasserspeicher SEW-1-300 Spezial-Emaillierung Magnesium-Schutzanode Extra großer Heizung-Wärmetauscher speziell für Wärmepumpen Wartungsflansch Anschluss für Elektrozusatzheizung Mit PU-Hartschaumdämmung unter dem Folienmantel Lieferumfang 1x Gasbrennwertgerät CGB-2-20 1x Wärmepumpe CHA-Monoblock 10/400 1x Pufferspeicher SPU-1-200 1x Warmwasserspeicher SEW-1-300 1x Bedienmodul BM-2 1x Anschluss-Set AP für CGB-2-20 1x Schlammabscheider DN 32 (1 1/4“), drehbar 1x Anzeigemodul AM 1x Wärmedämmung für Schlammabscheider 1x Dreiwege-Umschaltventil 2x Temperaturfühler NTC 5K

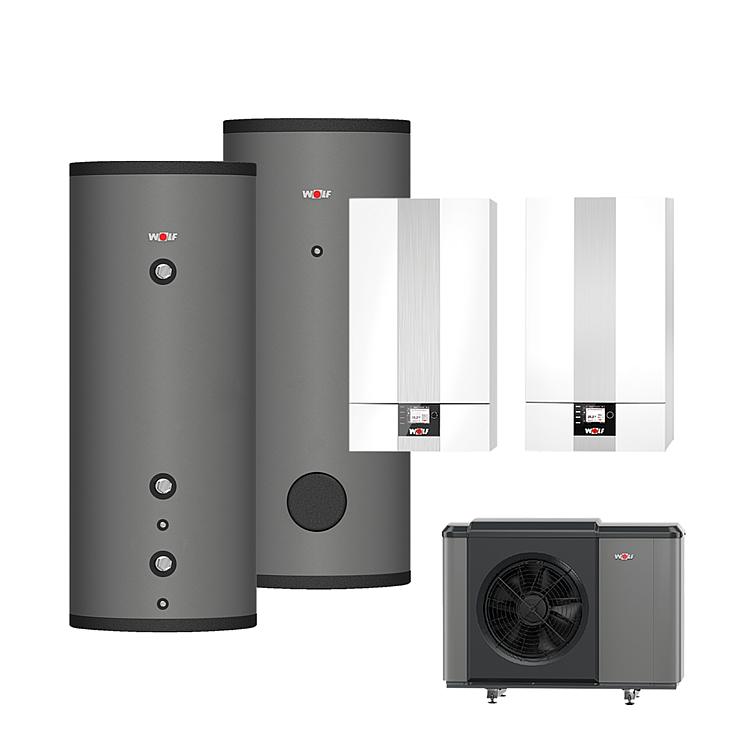

Allgemeine Informationen: Hybrid-Paket Wolf, CGB-2 20 mit Wärmepumpe in Splitbauweise BWL-S-14 Lieferumfang 1x Gasbrennwertgerät CGB-2-20 (PM220328) 1x Split-Wärmepumpe BWL-1S-14 (PM220291) 1x Pufferspeicher SPU-1-200 (PM228439) 1x Warmwasserspeicher SEW-1-300 (PM220275) 1x Bedienmodul BM-2 (PM220317) 1x Anzeigemodul AM (PM220313) 1x Anschluss-Set AP für CGB-2-20 (PM220375) 1x Schlammabscheider DN 32 (1 1/4“), drehbar (PM220378) 1x Wärmedämmung für Schlammabscheider (PM228342) 1x Dreiwege-Umschaltventil (PM220422) 2x Temperaturfühler NTC 5K (PM220311)

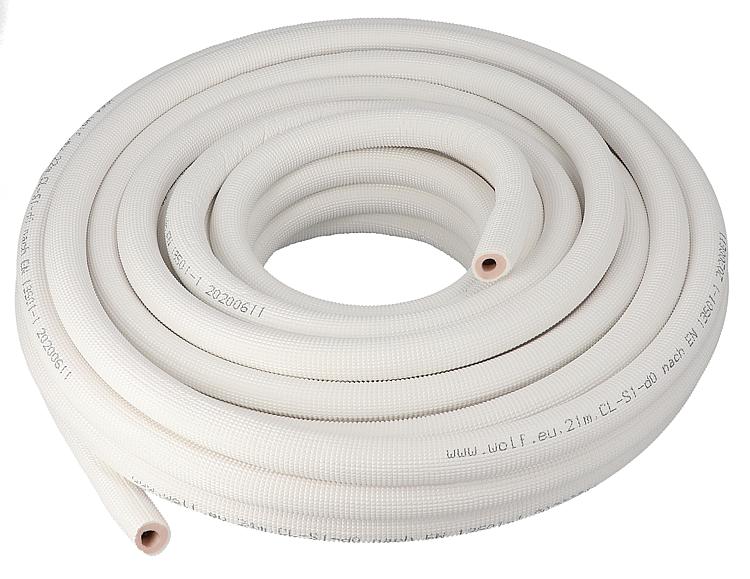

Allgemeine Informationen: passend für Split-Wärmepumpen (7-16 kW) Temperaturbeständig bis: 120°C hochwertiges Kupferrohr mit Wärmedämmung Größe: 10 x 1 mm Rolle: 10 Meter

Allgemeine Informationen: passend für Split-Wärmepumpen (7-16 kW) Temperaturbeständig bis: 120°C hochwertiges Kupferrohr mit Wärmedämmung Größe: 10 x 1 mm Rolle: 25 Meter

Allgemeine Informationen: passend für Split-Wärmepumpen (7-16 kW) Temperaturbeständig bis: 120°C hochwertiges Kupferrohr mit Wärmedämmung Größe: 16 x 1 mm Rolle: 10 Meter

Allgemeine Informationen: passend für Split-Wärmepumpen (7-16 kW) Temperaturbeständig bis: 120°C hochwertiges Kupferrohr mit Wärmedämmung Größe: 16 x 1 mm Rolle: 25 Meter

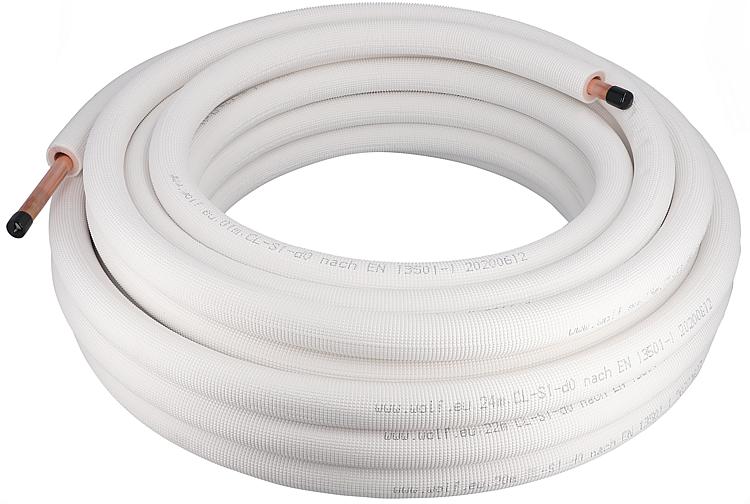

Allgemeine Informationen: passend für Split-Wärmepumpen (5 kW) Temperaturbeständig bis: 120°C hochwertiges Kupferrohr mit Wärmedämmung Größe: 6 x 1 mm + 12 x 1 mm Rolle: 10 Meter

Allgemeine Informationen: passend für Split-Wärmepumpen (5 kW) Temperaturbeständig bis: 120°C hochwertiges Kupferrohr mit Wärmedämmung Größe: 6 x 1 mm + 12 x 1 mm Rolle: 25 Meter

Allgemeine Informationen: Klebeband Wolf für Kältemittelleitung  Rollenbreite: 50 mm Farbe: weiß Ref.Nr.: 9146477

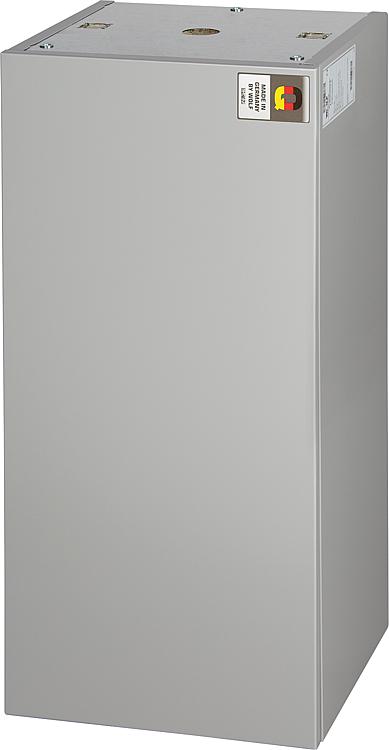

Allgemeine Informationen: Pufferspeicher passend für Wolf Wärmepumpen (BWL-1S und CHA) individuelle Montage: bodenstehend oder wandhängend hochwertige Wärmedämmung aus PU-Hartschaum Betrieb als Trenn- oder Reihenspeicher möglich Technische Daten Betriebsdruck: 3 bar Inhalt: 50 l Anschlüsse: 4xG1" AG Gewicht: 28 kg Maße (B x H x T): 360 x 790 x 356 mm

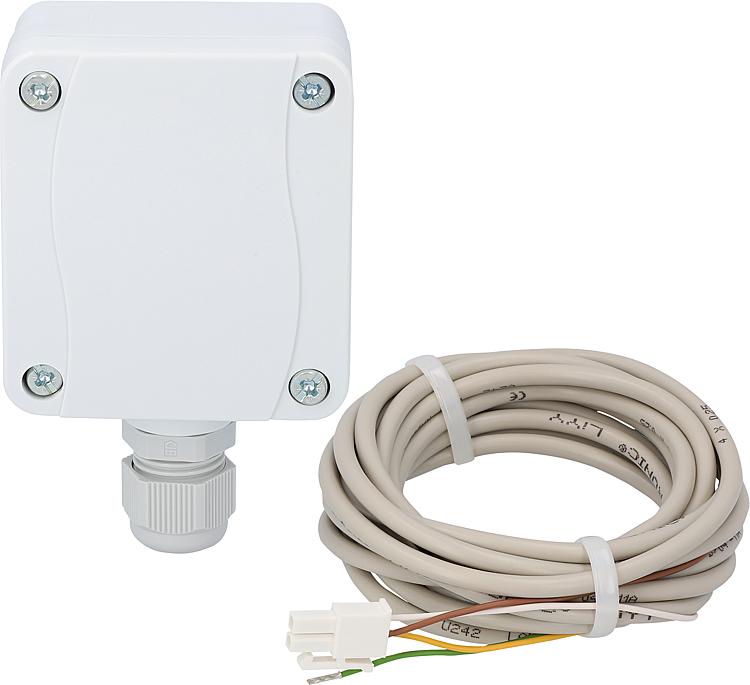

• Zur Überwachung des Taupunktes jedes einzelnen Heizkreises • Einstellbereich: 75-100 % r.F. • Passend für Anschluss an MM-2, KM-2 V2, Inneneinheit CHA

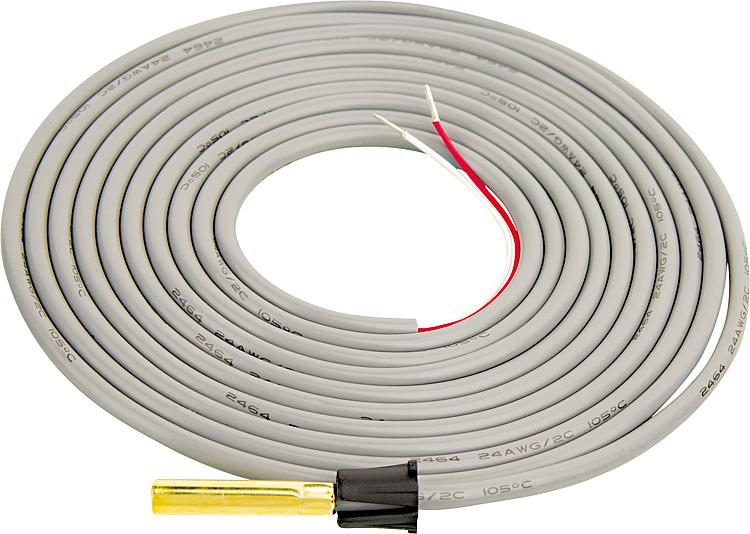

Allgemeine Informationen: Als Speicher-, Kessel-, Sammel- und Zulufttemperaturfühler verwendbar passend zu den Wolf Regelungen WRS, R1x, R2x, R3x, TopOne Solarregelungen SM1 und SM2 (erforderlich bei Kombination mit Standspeicher) für Mischermodul MM bzw. Kaskadenmodul KM Durchmesser: 6 mm Ersetzt alte Artikelnummern: 8902436, 2792026, 279202699, 8852817, 2792020

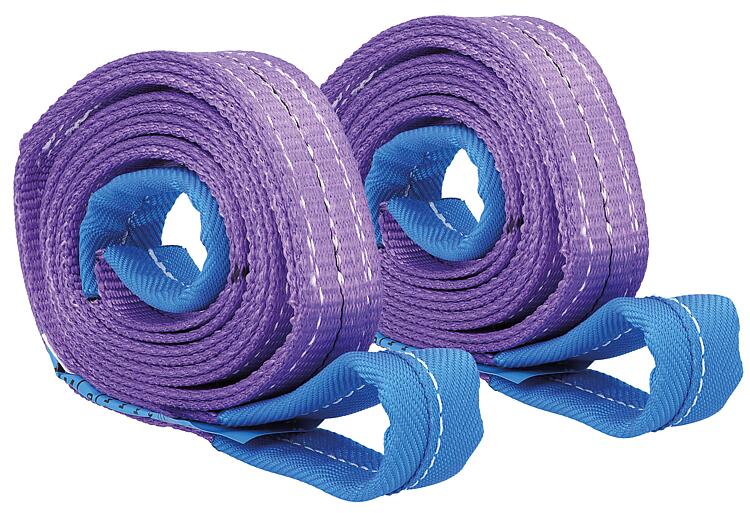

• Zum Anheben und Tragen der Außeneinheit • Mit verstärkten Schlaufen • Länge: 2,0 m • Tragfähigkeit: 1000 kg

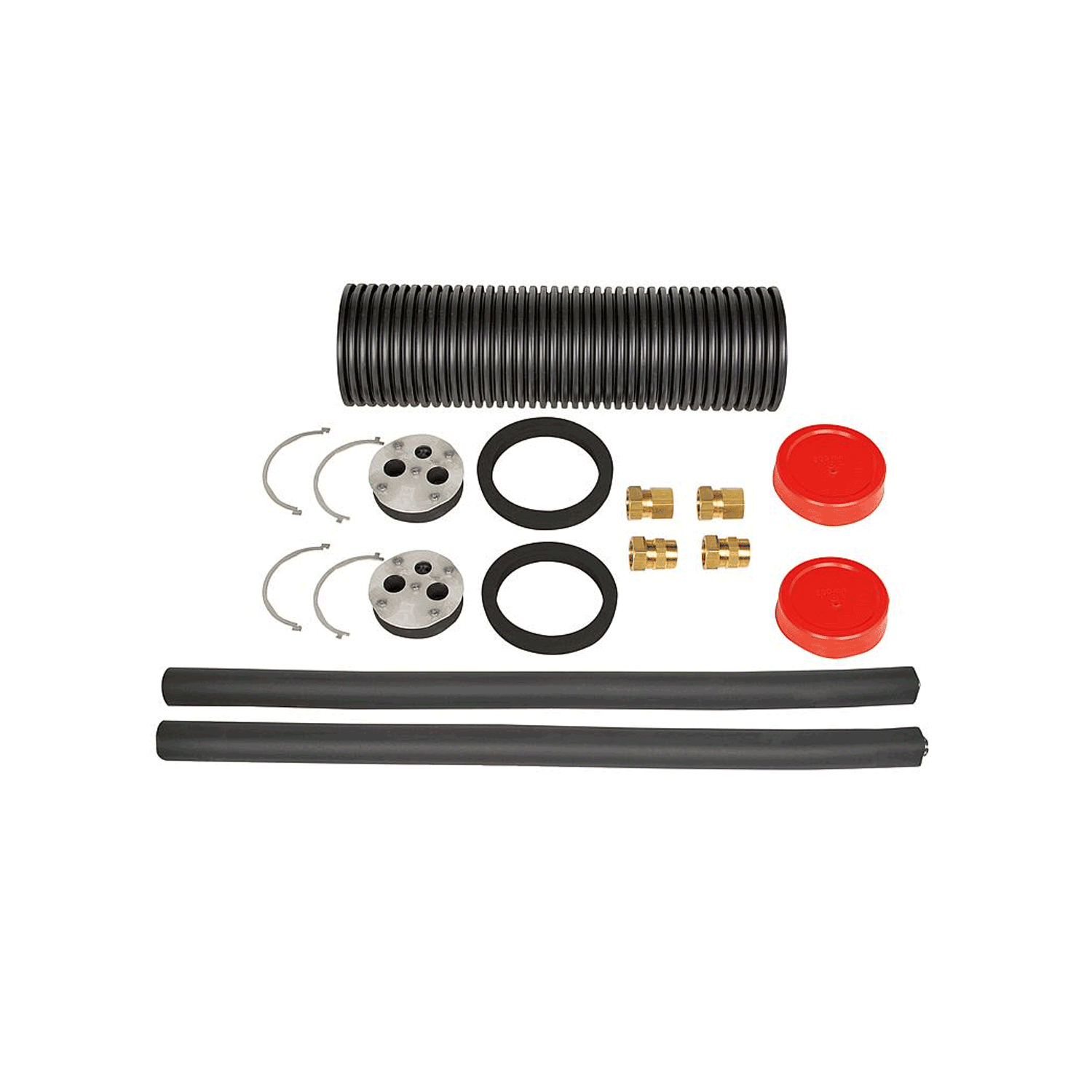

Allgemeine Informationen: zum Verbinden von Kältemittelleitungen mit Bördelanschlüssen Lieferumfang jeweils 1x Doppelnippel jeweils 2x Überwurfmutter
