Zubehör allgemein

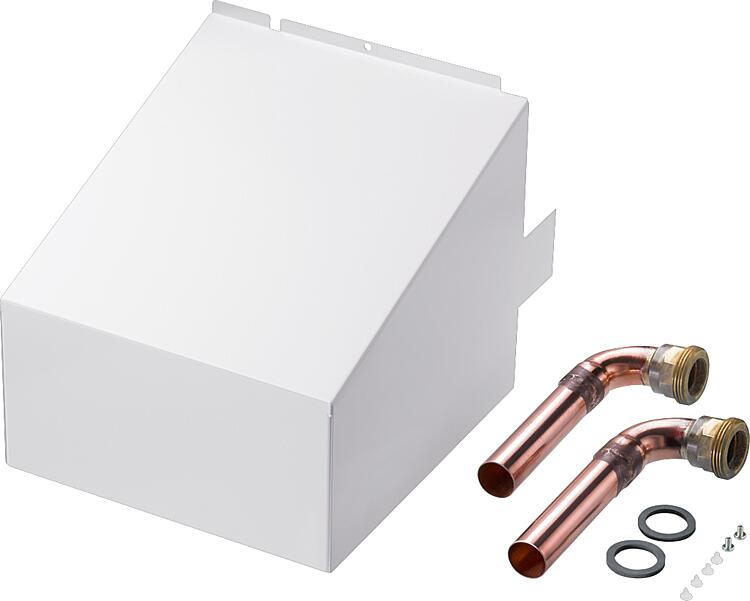

Anschlussset zum Verbinden der Luft, Wasser- Wärmepumpen, Baureihe 15/25 AC(S)mit einer bauseitigen Versorgungsleitung Das Anschlussset besteht aus zwei CU Rohren mit jeweils einem Übergangsnippel 28x DN32 (1 ¼“) sowie aus einer lackierten Abdeckhaube zum Schutz gegen Witterungseinflüsse Technische Daten: • Anschluss: DN 32 (1 1/4“) • Maße (H x B x T): 390 x 290 x 300 mm • Gewicht : 2,8 kg

• PT 1000 Fühler im witterungsbeständigen Kunststoffgehäuse • Zur Aufputz-Montage

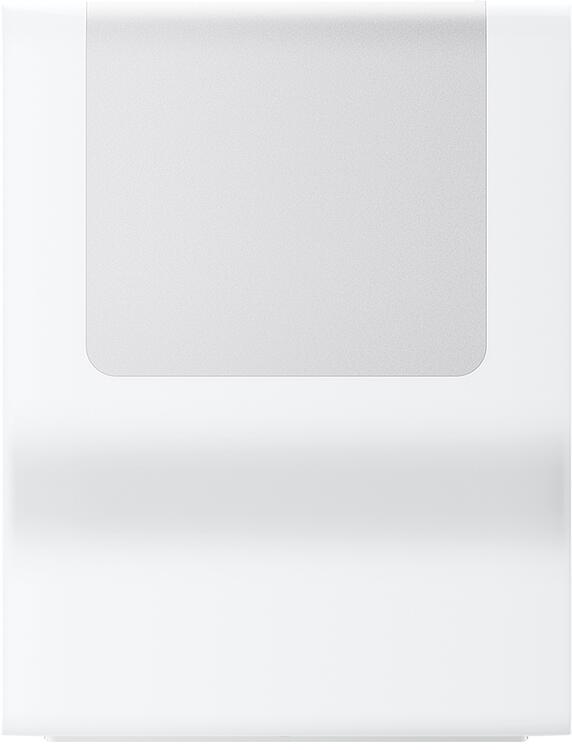

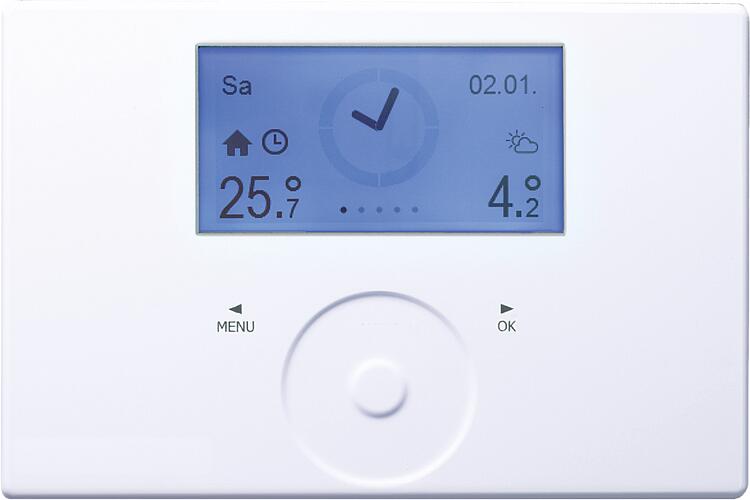

• Raumfernbedienung mit Thermostatfunktion für den Wärmepumpen-Manager WPM • Datenkopplung über den Systembus • Für jeden der 5 Heizkreise des WPM-Systems geeignet • Beleuchtetes Grafikdisplay • Anzeige von Uhrzeit, Raumtemperatur und -feuchte sowie Außentemperatur • Touchwheel-Bedienung • Raumtemperatur- und Feuchteerfassung • Einfaches Anpassen der Komfort-Temperatur • Energie-Einsparung durch aktivierbare Eco-Funktion • Aktivieren einer Warmwasser-Aufladung Technische Daten: • Maße (H x B x T): 96 x 145 x 31 mm

• Zur Erweiterung des Wärmepumpenmanagers WPM um folgende Funktionen: - Zwei zusätzliche gemischte Heizkreise - Schwimmbad-Regelung - Kaskadenregelung für maximal sechs Wärmepumpen - Zwei 0-10 Volt Schnittstellen - Ein Differenz-Temperaturregler • Die Spannungsversorgung des Erweiterungsmoduls erfolgt über Bus am WPM • Inklusive 3x Tauch- bzw. Anlegefühler Technische Daten: • Betriebsspannung: 230/50 AC V/Hz • Schutzart: IP21 • Maße (H x B x T): 400 x 310 x 100 mm

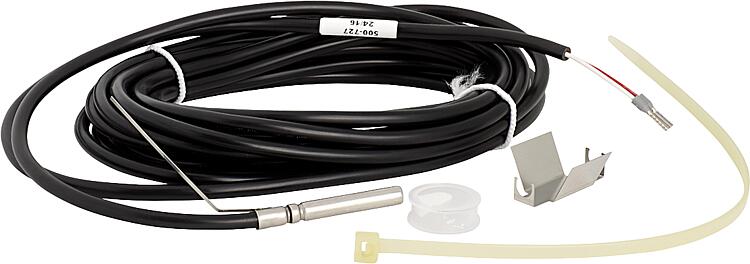

• Bestehend aus: - 1 x Tauch- oder Anlegefühler PT 1000 - 1 x Montagezubehör

• Bestehend aus: - 1 x Tauch- oder Anlegefühler PT 1000 - 1 x Montagezubehör

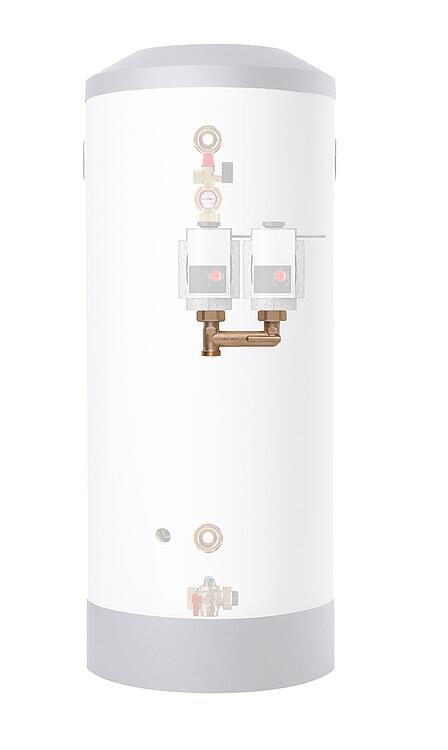

• Für die Warmwasserbereitung Der Bausatz Warmwasserbereitung enthält die erforderlichen Bauteile für die Erweiterung des wasserseitigen Anschlusses der Wärmepumpe an den Warmwasserspeicher. Die Umwälzpumpe ist entsprechend der Anlage auszuwählen und nachzurüsten. Nicht für Wärmepumpen mit integrierter Heizungs-Umwälzpumpe geeignet. Technische Daten: • Betriebsdruck max.: 3 bar • Anschluss: DN 32 (1 1/4“), flachdichtend • Einbaulänge (Stichmaß): 180 mm • Gewicht: 1,7 kg

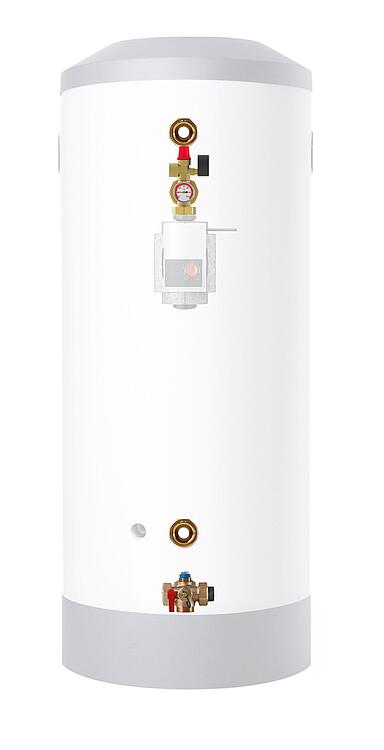

• Für den Wärmepumpenanschluss Die Wärmepumpen-Kompaktinstallation WPKI 5-I enthält alle erforderlichen Bauteile für den wasserseitigen Anschluss der Heizungs-Wärmepumpe an die Pufferspeicher 200/ 400/ 700/ 700, wie Sicherheitsventil, Thermo-Manometer, Absperrventile, Rückschlagventil und die Anschlussmöglichkeit für ein Ausdehnungsgefäß. Technische Daten: • Betriebsdruck max.: 0,3 MPa • Sicherheitsventil Heizung: 0,3 MPa • Anschluss: DN 32 (1 1/4“), flachdichtend • Einbaulänge (Stichmaß): 180 mm • Gewicht: 5,1 kg

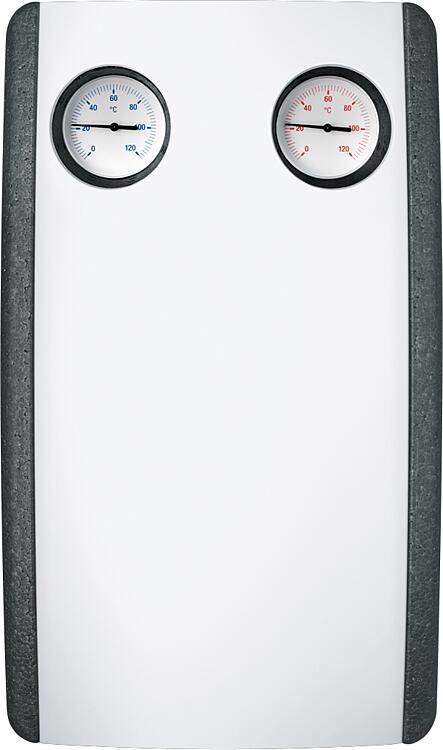

• Anschluss oben: DN 25 (1“) IG • Anschluss unten: DN 40 (1 1/2“), flachdichtend • Förderhöhe: 7 m • Stutzenabstand: 125 mm • Maße (H x B x T): 420 x 250 x 246 mm • Bestehend aus - 1 x Hoch-Effizienzpumpe - Kügelhähne mit Thermometer in Vor- und Rücklauf - Schwerkraftbremse inkl. Öffnungsvorrichtung - Wärmedämmschale aus EPP mit weißer Blende und Wandhalterung

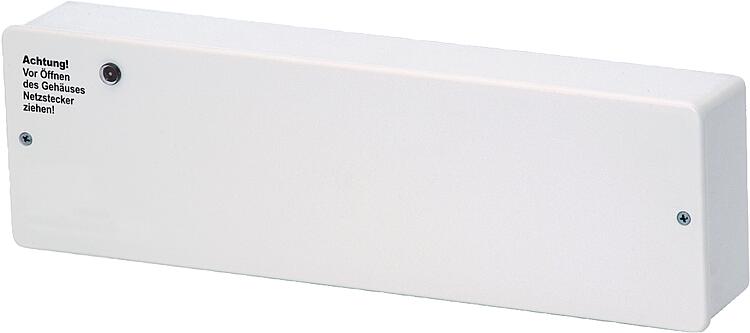

• Elektrische Verteilerleiste zum Umschalten zwischen Heizen und Kühlen bei Flächenheizungen • Anschluss für sechs Stellantriebe 230 Volt möglich • Für weitere Heizkreise kaskadierbar • Zur Montage auf Hutschiene Technische Daten: • Betriebsspannung: 230/50 AC V/Hz • Schutzart: IP40 • Maße (H x B x T): 90 x 310 x 65 mm

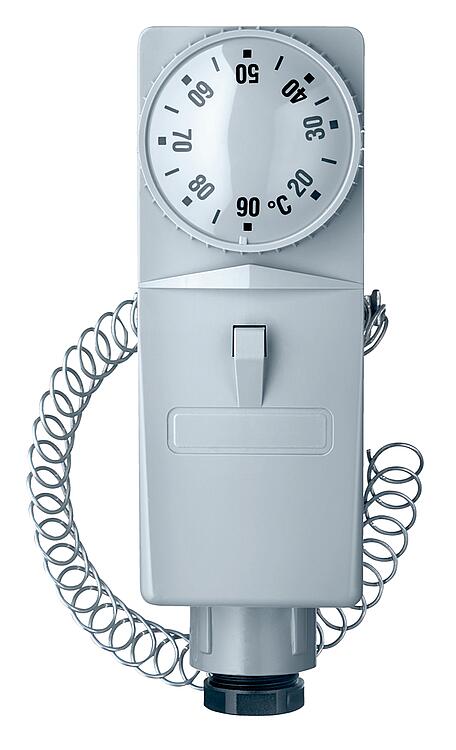

• Anlegethermostat zur Begrenzung der maximal zulässigen Vorlauftemperatur • Temperatureinstellbereich: 20-90 °C • Schutzart: IP30

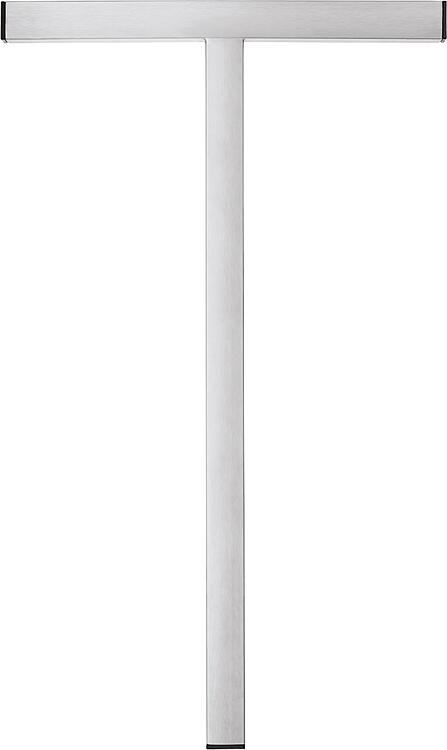

• Passend für: WPL ACS Classic, WPL 20 A, WPL 25 A • Zum einbetonieren • Edelstahlkonsole in T-Form • Inkl. Montagehilfe für definiertes Abstandsmaß • Gewichtsbelastung max.: 175 kg • Lieferumfang: - 2 x Bodenkonsole - 4 x Schwingungsdämpfer - 1 x selbstlimitierendes Heizkabel

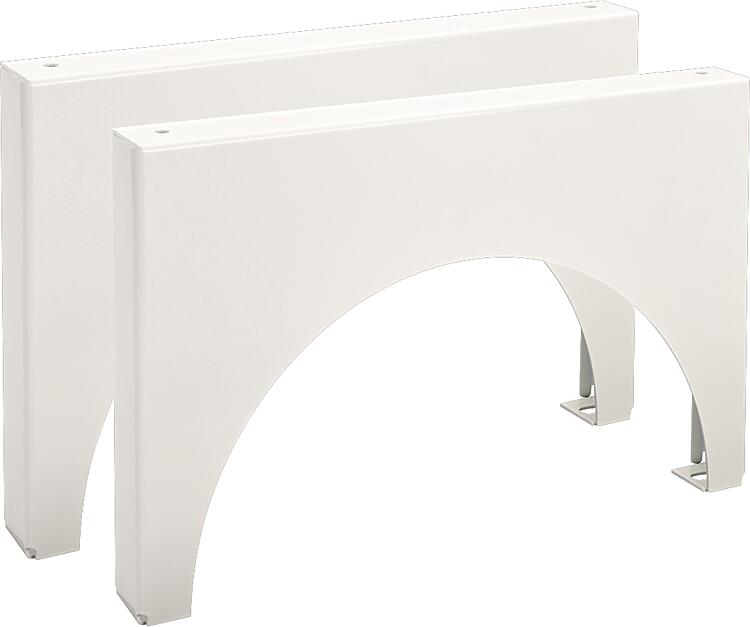

• Passend für: WPL ACS classic • Für die Montage auf Streifenfundament • Farbe: weiß (pulverbeschichtet) • Höhe: 303 mm • Belastung max.: 91 kg • Inkl. Befestigungsschrauben

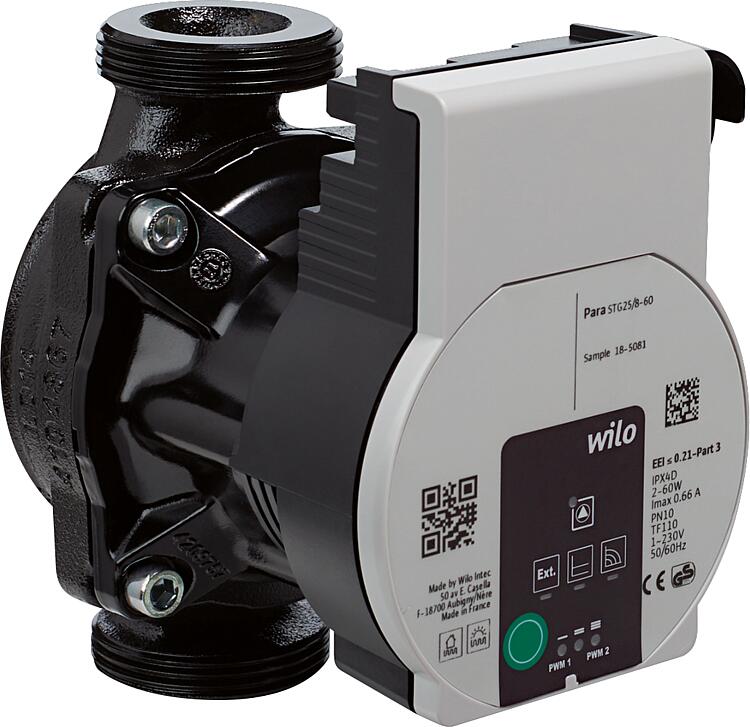

• Einsetzbar für alle Heizungs- und Klimaanwendungen Technische Daten: • Netzanschluss: 230/50 V/Hz • Anschluss: DN 40 (1 1/2“), flachdichtend • Leistungsaufnahme: 10-60 W • Einbaulänge (Stichmaß): 180 mm • Schutzart: IPX4 • Energieeffizienzindex EEI: 0,20 • Durchfluss max.: 4,0 m³/h • Förderhöhe: 8,4 m • Regelung über Differenzdruck: x • Regelung über PWM Signal: x • Regelung über 0-10 V Signal mit IF Modul: -

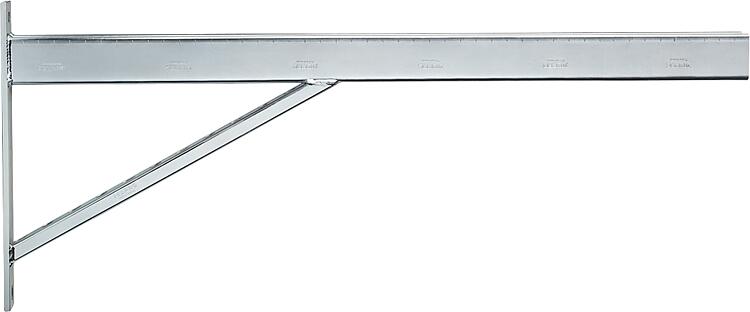

• Passend für: WPL ACS Classic • Zur Montage der Luft/Wasser-Wärmepumpe am Mauerwerk • Aus korrosionsgeschützem verzinkten Stahl • Höhenverstellbare Wandschienen • Gewichtsbelastung max.: 120 kg • Lieferumfang: - 2 x Wandkonsole - 4 x Schwingungsdämpfer

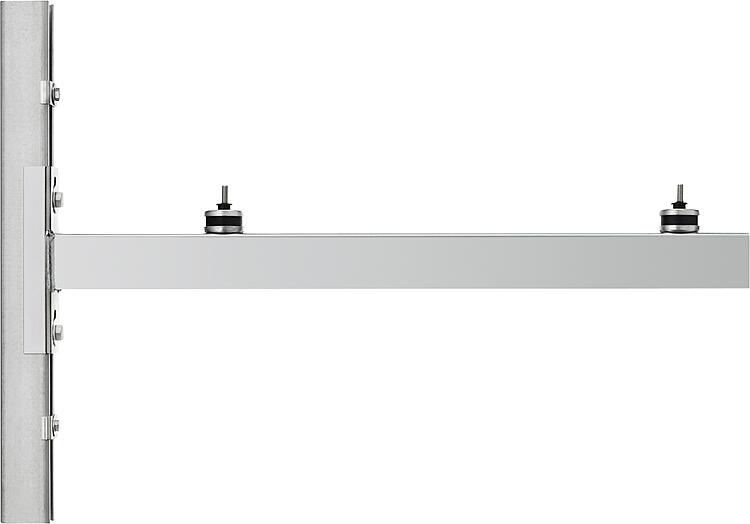

• Passend für: WPL 20 A, WPL 25 A • Zur Montage der Luft/Wasser-Wärmepumpe am Mauerwerk • Aus korrosionsgeschützem verzinkten Stahl • Höhenverstellbare Wandschienen • Gewichtsbelastung max.: 175 kg • Lieferumfang: - 2 x Wandkonsole - 4 x Schwingungsdämpfer

• Der Hauptregler des neuen, erweiterbaren WPMsystem • Für zwei gemischte und einen ungemischten Heizkreis • Zwei Wärmepumpen können in Kaskade betrieben werden • 230V Störkontakt für den externen Abgriff von Anlagenstörungen • PWM Umwälzpumpenmanagement • Bedienung über eingebautes Bedienteil • Mit Kühlregelfunktion und Estrich-Aufheizprogramm • Lieferumfang: - Regler im Design-Wandgehäuse - 3 x Fühler 1 kOhm (wahlweise als Tauch oder Anlegefühler einsetzbar) - 1 x Aussenfühler - Befestigungsmaterial Technische Daten: • Betriebsspannung: 230/50 AC V/Hz • Leistungsaufnahme: 8 VA • Schaltleistung der Relais: 2 A • Umgebungstemperatur: 0-55°C • Schutzart: IP21 • Maße (H x B x T): 400 x 310 x 100 mm
