Solartechnik & Zubehör
2-Wege Zonenventil Solar SF mit Endschalter DN 15, 230 V Zulässige Einbaulagen: Motor oben oder seitlich!, - Anschlüsse: Innengewinde, - Differenzdruck max.: 0, 9 bar, Funktionsweise: Wird die Stromversorgung aktiviert, schiebt der Servomotor (gegen die Federkraft) die Kugel in etwa 10 Sekunden von A in eine Mittelstellung. Stromlos zieht die Rückholfeder die Kugel in etwa 4 Sekunden auf A zurück., Die Zonenventile werden in geschlossenen Kreisläufen bei Heizungs- und Solaranlagen eingebaut. Mit Handbetätigung, arretierbar in Mittelstellung - Mit integriertem Endschalter Technische Daten: - Leistungsaufnahme: 6W - Elektr. Anschluss: 230 V, 50 Hz - Endschalter: 3 A, 250 V (AC) - Schutzart: IP 22 - Umgebungstemp. max.: 60 GradC - Mediumtemp.: 5GradC bis 130GradC - Betriebsdruck max.: 10 bar - Ventilgehäuse, Deckel: Messing - Rückholfeder: rostfreier Stahl - Kabellänge: 1000 mm - Differenzdruck max.: 0,9 bar - Wasser mit bis zu 50% Glykol
2-Wege Zonenventil Solar SF mit Endschalter DN 20 230V Die Zonenventile werden in geschlossenen Kreisläufen bei Heizungs- und Solaranlagen eingebaut. Mit Handbetätigung, arretierbar in Mittelstellung - Mit integriertem Endschalter Technische Daten: - Leistungsaufnahme: 6W - Elektr. Anschluss: 230 V, 50 Hz - Endschalter: 3 A, 250 V (AC) - Schutzart: IP 22 - Umgebungstemp. max.: 60 GradC - Mediumtemp.: 5GradC bis 130GradC - Betriebsdruck max.: 10 bar - Ventilgehäuse, Deckel: Messing - Rückholfeder: rostfreier Stahl - Kabellänge: 1000 mm - Differenzdruck max.: 0,9 bar - Wasser mit bis zu 50% Glykol, Funktionsweise: Wird die Stromversorgung aktiviert, schiebt der Servomotor (gegen die Federkraft) die Kugel in etwa 10 Sekunden von A in eine Mittelstellung. Stromlos zieht die Rückholfeder die Kugel in etwa 4 Sekunden auf A zurück., - Differenzdruck max.: 0,9 bar, Zulässige Einbaulagen: Motor oben oder seitlich!, - Anschlüsse: Innengewinde
2-Wege Zonenventil Solar SF mit Endschalter DN 25 230V Zulässige Einbaulagen: Motor oben oder seitlich!, - Anschlüsse: Innengewinde, Funktionsweise: Wird die Stromversorgung aktiviert, schiebt der Servomotor (gegen die Federkraft) die Kugel in etwa 10 Sekunden von A in eine Mittelstellung. Stromlos zieht die Rückholfeder die Kugel in etwa 4 Sekunden auf A zurück., Die Zonenventile werden in geschlossenen Kreisläufen bei Heizungs- und Solaranlagen eingebaut. Mit Handbetätigung, arretierbar in Mittelstellung - Mit integriertem Endschalter Technische Daten: - Leistungsaufnahme: 6W - Elektr. Anschluss: 230 V, 50 Hz - Endschalter: 3 A, 250 V (AC) - Schutzart: IP 22 - Umgebungstemp. max.: 60 GradC - Mediumtemp.: 5GradC bis 130GradC - Betriebsdruck max.: 10 bar - Ventilgehäuse, Deckel: Messing - Rückholfeder: rostfreier Stahl - Kabellänge: 1000 mm - Differenzdruck max.: 0,9 bar - Wasser mit bis zu 50% Glykol, - Differenzdruck max.: 0,9 bar
3-Wege Zonenventil Solar SF mit Endschalter DN 15, 230 V - Anschlüsse: Innengewinde, Zulässige Einbaulagen: Motor oben oder seitlich!, Funktionsweise: Wird die Stromversorgung aktiviert, schiebt der Servomotor (gegen die Federkraft) die Kugel in etwa 20 Sekunden von A nach B. Stromlos zieht die Rückholfeder die Kugel auf A zurück. , Die Zonenventile werden in geschlossenen Kreisläufen bei Heizungs- und Solaranlagen eingebaut. Mit Handbetätigung, arretierbar in Mittelstellung - Mit integriertem Endschalter Technische Daten: - Leistungsaufnahme: 6W - Elektr. Anschluss: 230 V, 50 Hz - Endschalter: 3 A, 250 V (AC) - Schutzart: IP 22 - Umgebungstemp. max.: 60 GradC - Mediumtemp.: 5GradC bis 130GradC - Betriebsdruck max.: 10 bar - Ventilgehäuse, Deckel: Messing - Rückholfeder: rostfreier Stahl - Kabellänge: 1000 mm - Differenzdruck max.: 0,9 bar - Wasser mit bis zu 50% Glykol
3-Wege Zonenventil Solar SF mit Endschalter DN 20 230V Die Zonenventile werden in geschlossenen Kreisläufen bei Heizungs- und Solaranlagen eingebaut. Mit Handbetätigung, arretierbar in Mittelstellung - Mit integriertem Endschalter Technische Daten: - Leistungsaufnahme: 6W - Elektr. Anschluss: 230 V, 50 Hz - Endschalter: 3 A, 250 V (AC) - Schutzart: IP 22 - Umgebungstemp. max.: 60 GradC - Mediumtemp.: 5GradC bis 130GradC - Betriebsdruck max.: 10 bar - Ventilgehäuse, Deckel: Messing - Rückholfeder: rostfreier Stahl - Kabellänge: 1000 mm - Differenzdruck max.: 0,9 bar - Wasser mit bis zu 50% Glykol, Zulässige Einbaulagen: Motor oben oder seitlich!, Funktionsweise: Wird die Stromversorgung aktiviert, schiebt der Servomotor (gegen die Federkraft) die Kugel in etwa 20 Sekunden von A nach B. Stromlos zieht die Rückholfeder die Kugel auf A zurück. , - Anschlüsse: Innengewinde
3-Wege Zonenventil Solar SF mit Endschalter DN 20, 230 V Außengewinde Die Zonenventile werden in geschlossenen Kreisläufen bei Heizungs- und Solaranlagen eingebaut. Mit Handbetätigung, arretierbar in Mittelstellung - Mit integriertem Endschalter Technische Daten: - Leistungsaufnahme: 6W - Elektr. Anschluss: 230 V, 50 Hz - Endschalter: 3 A, 250 V (AC) - Schutzart: IP 22 - Umgebungstemp. max.: 60 GradC - Mediumtemp.: 5GradC bis 130GradC - Betriebsdruck max.: 10 bar - Ventilgehäuse, Deckel: Messing - Rückholfeder: rostfreier Stahl - Kabellänge: 1000 mm - Differenzdruck max.: 0,9 bar - Wasser mit bis zu 50% Glykol, - Anschlüsse: Außengewinde, Zulässige Einbaulagen: Motor oben oder seitlich!
3-Wege Zonenventil Solar SF mit Endschalter DN 25 230V - Anschlüsse: Innengewinde, Zulässige Einbaulagen: Motor oben oder seitlich!, Funktionsweise: Wird die Stromversorgung aktiviert, schiebt der Servomotor (gegen die Federkraft) die Kugel in etwa 20 Sekunden von A nach B. Stromlos zieht die Rückholfeder die Kugel auf A zurück. , Die Zonenventile werden in geschlossenen Kreisläufen bei Heizungs- und Solaranlagen eingebaut. Mit Handbetätigung, arretierbar in Mittelstellung - Mit integriertem Endschalter Technische Daten: - Leistungsaufnahme: 6W - Elektr. Anschluss: 230 V, 50 Hz - Endschalter: 3 A, 250 V (AC) - Schutzart: IP 22 - Umgebungstemp. max.: 60 GradC - Mediumtemp.: 5GradC bis 130GradC - Betriebsdruck max.: 10 bar - Ventilgehäuse, Deckel: Messing - Rückholfeder: rostfreier Stahl - Kabellänge: 1000 mm - Differenzdruck max.: 0,9 bar - Wasser mit bis zu 50% Glykol
3-Wege Zonenventil Solar SF mit Endschalter DN 25 230V Außengewinde Zulässige Einbaulagen: Motor oben oder seitlich!, - Anschlüsse: Außengewinde, Die Zonenventile werden in geschlossenen Kreisläufen bei Heizungs- und Solaranlagen eingebaut. Mit Handbetätigung, arretierbar in Mittelstellung - Mit integriertem Endschalter Technische Daten: - Leistungsaufnahme: 6W - Elektr. Anschluss: 230 V, 50 Hz - Endschalter: 3 A, 250 V (AC) - Schutzart: IP 22 - Umgebungstemp. max.: 60 GradC - Mediumtemp.: 5GradC bis 130GradC - Betriebsdruck max.: 10 bar - Ventilgehäuse, Deckel: Messing - Rückholfeder: rostfreier Stahl - Kabellänge: 1000 mm - Differenzdruck max.: 0,9 bar - Wasser mit bis zu 50% Glykol

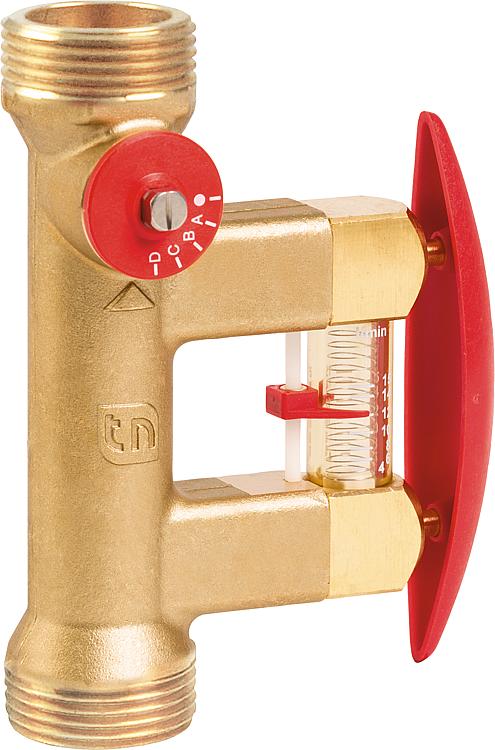

Abgleichventil Tacosetter Bypass Solar 130, DN 20 AG 1"x1", 2-12l/min, Kvs: 2,2 - Genaues und schnelles einregulieren mit Skala ohne Zuhilfenahme von Diagrammen, Tabellen oder Messgeräten - Direktes ablesen des eingestellten Volumenstroms in l/min. - Einbaulage beliebig - Wartungsfrei - Durchflusskontrolle durch Sollwertschieber - Absperrbar Technische Daten: - Betriebsdruck max.: 8 bar - Betriebstemperatur max.: 130GradC - Material: Messing
Abgleichventil Tacosetter Bypass Solar 130, DN 20 AG 1"x1", 8-20l/min, Kvs: 5,0 - Genaues und schnelles einregulieren mit Skala ohne Zuhilfenahme von Diagrammen, Tabellen oder Messgeräten - Direktes ablesen des eingestellten Volumenstroms in l/min. - Einbaulage beliebig - Wartungsfrei - Durchflusskontrolle durch Sollwertschieber - Absperrbar Technische Daten: - Betriebsdruck max.: 8 bar - Betriebstemperatur max.: 130GradC - Material: Messing

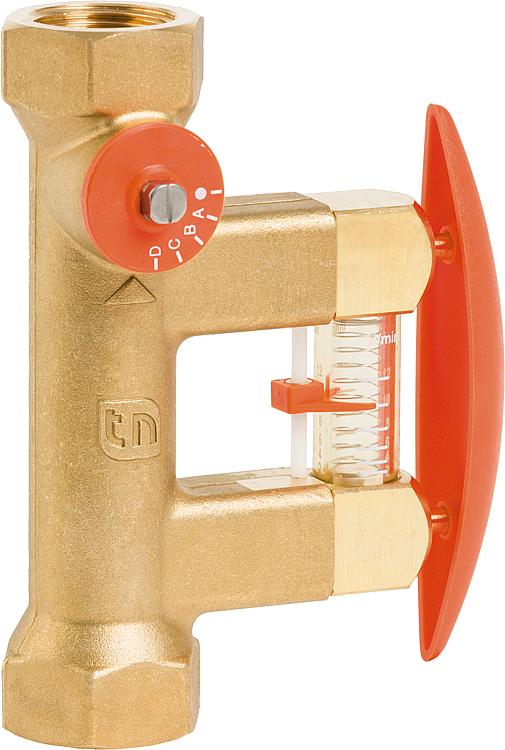

Abgleichventil Tacosetter Bypass Solar 130, DN 25 (1") IG 10-40l/min, Kvs: 8,1 - Genaues und schnelles einregulieren mit Skala ohne Zuhilfenahme von Diagrammen, Tabellen oder Messgeräten - Direktes ablesen des eingestellten Volumenstroms in l/min. - Einbaulage beliebig - Wartungsfrei - Durchflusskontrolle durch Sollwertschieber - Absperrbar Technische Daten: - Betriebsdruck max.: 8 bar - Betriebstemperatur max.: 130GradC - Material: Messing
Abgleichventil Tacosetter Bypass Solar 130, DN 25 AG 11/4"x11/4", 10-40l/min, Kv - Genaues und schnelles einregulieren mit Skala ohne Zuhilfenahme von Diagrammen, Tabellen oder Messgeräten - Direktes ablesen des eingestellten Volumenstroms in l/min. - Einbaulage beliebig - Wartungsfrei - Durchflusskontrolle durch Sollwertschieber - Absperrbar Technische Daten: - Betriebsdruck max.: 8 bar - Betriebstemperatur max.: 130GradC - Material: Messing
Abgleichventil Tacosetter Bypass Solar 130, DN 32 (3/4") IG 2-12l/min, Kvs: 2,2 - Genaues und schnelles einregulieren mit Skala ohne Zuhilfenahme von Diagrammen, Tabellen oder Messgeräten - Direktes ablesen des eingestellten Volumenstroms in l/min. - Einbaulage beliebig - Wartungsfrei - Durchflusskontrolle durch Sollwertschieber - Absperrbar Technische Daten: - Betriebsdruck max.: 8 bar - Betriebstemperatur max.: 130GradC - Material: Messing
Abgleichventil Tacosetter Bypass Solar 130, DN 32 (3/4") IG 8-20l/min, Kvs: 5,0 - Genaues und schnelles einregulieren mit Skala ohne Zuhilfenahme von Diagrammen, Tabellen oder Messgeräten - Direktes ablesen des eingestellten Volumenstroms in l/min. - Einbaulage beliebig - Wartungsfrei - Durchflusskontrolle durch Sollwertschieber - Absperrbar Technische Daten: - Betriebsdruck max.: 8 bar - Betriebstemperatur max.: 130GradC - Material: Messing

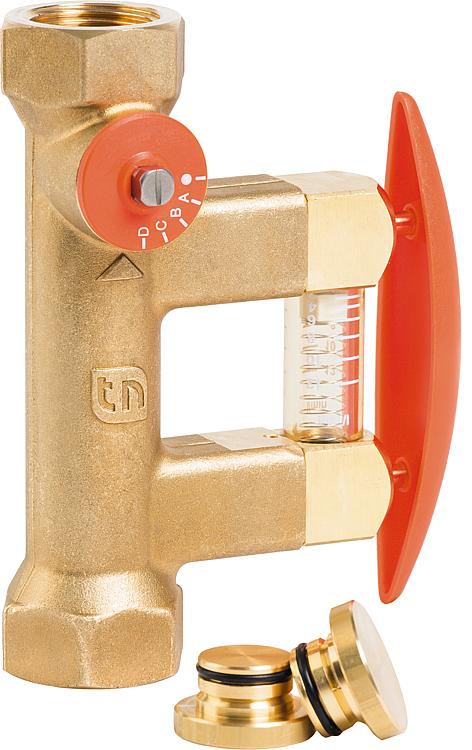

Abgleichventil Tacosetter Bypass Solar 185, DN 20 (3/4") IG 2-12l/min, Kvs: 2,2 - Genaues und schnelles einregulieren mit Skala ohne Zuhilfenahme von Diagrammen, Tabellen oder Messgeräten - Direktes ablesen des eingestellten Volumenstroms in l/min. - Einbaulage beliebig - Wartungsfrei - Durchflusskontrolle durch Sollwertschieber - Absperrbar - Inkl. Verschlussset Technische Daten: - Betriebsdruck max.: 16 bar - Betriebstemperatur max.: 185GradC - Material: Messing
Abgleichventil Tacosetter Bypass Solar 185, DN 20 (3/4") IG 8-30l/min, Kvs: 5,0 - Genaues und schnelles einregulieren mit Skala ohne Zuhilfenahme von Diagrammen, Tabellen oder Messgeräten - Direktes ablesen des eingestellten Volumenstroms in l/min. - Einbaulage beliebig - Wartungsfrei - Durchflusskontrolle durch Sollwertschieber - Absperrbar - Inkl. Verschlussset Technische Daten: - Betriebsdruck max.: 16 bar - Betriebstemperatur max.: 185GradC - Material: Messing

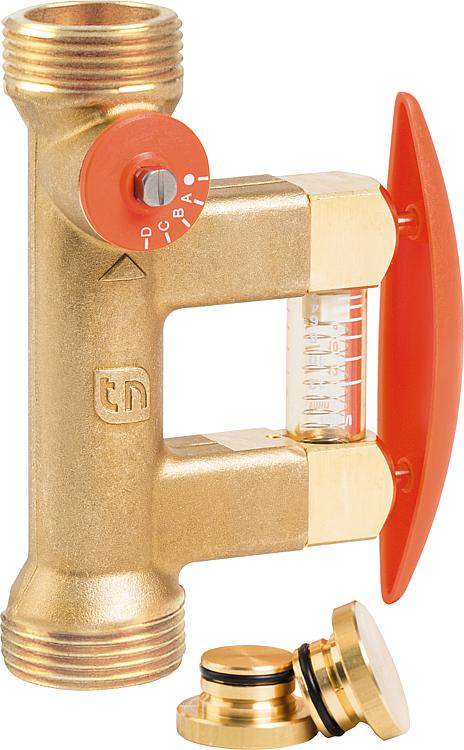

Abgleichventil Tacosetter Bypass Solar 185, DN 20 AG 1"x1", 2-12l/min, Kvs: 2,2 - Genaues und schnelles einregulieren mit Skala ohne Zuhilfenahme von Diagrammen, Tabellen oder Messgeräten - Direktes ablesen des eingestellten Volumenstroms in l/min. - Einbaulage beliebig - Wartungsfrei - Durchflusskontrolle durch Sollwertschieber - Absperrbar - Inkl. Verschlussset Technische Daten: - Betriebsdruck max.: 16 bar - Betriebstemperatur max.: 185GradC - Material: Messing
Abgleichventil Tacosetter Bypass Solar 185, DN 20 AG 1"x1", 8-30l/min, Kvs: 5,0 - Genaues und schnelles einregulieren mit Skala ohne Zuhilfenahme von Diagrammen, Tabellen oder Messgeräten - Direktes ablesen des eingestellten Volumenstroms in l/min. - Einbaulage beliebig - Wartungsfrei - Durchflusskontrolle durch Sollwertschieber - Absperrbar - Inkl. Verschlussset Technische Daten: - Betriebsdruck max.: 16 bar - Betriebstemperatur max.: 185GradC - Material: Messing
Abgleichventil Tacosetter Bypass Solar 185, DN 25 (1") IG 10-40l/min, Kvs: 8,1 - Genaues und schnelles einregulieren mit Skala ohne Zuhilfenahme von Diagrammen, Tabellen oder Messgeräten - Direktes ablesen des eingestellten Volumenstroms in l/min. - Einbaulage beliebig - Wartungsfrei - Durchflusskontrolle durch Sollwertschieber - Absperrbar - Inkl. Verschlussset Technische Daten: - Betriebsdruck max.: 16 bar - Betriebstemperatur max.: 185GradC - Material: Messing
Abgleichventil Tacosetter Bypass Solar 185, DN 32 (1 1/4") IG 20-70l/min, Kvs: 1 - Genaues und schnelles einregulieren mit Skala ohne Zuhilfenahme von Diagrammen, Tabellen oder Messgeräten - Direktes ablesen des eingestellten Volumenstroms in l/min. - Einbaulage beliebig - Wartungsfrei - Durchflusskontrolle durch Sollwertschieber - Absperrbar - Inkl. Verschlussset Technische Daten: - Betriebsdruck max.: 16 bar - Betriebstemperatur max.: 185GradC - Material: Messing

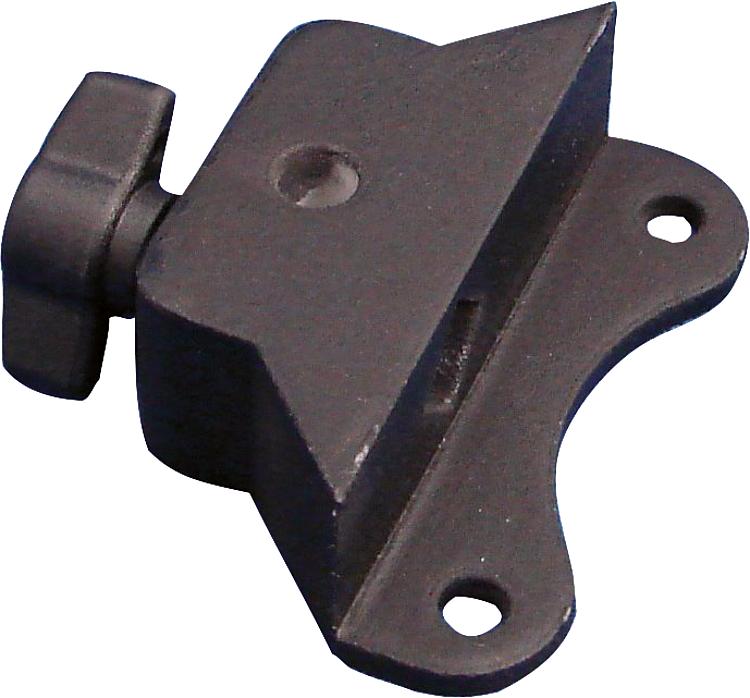

• Passend zu Impellerpumpe Unistar 2001 A/B • Material: Polyamid • Fixiert die Bohrmaschine, damit sie sich nicht verdreht

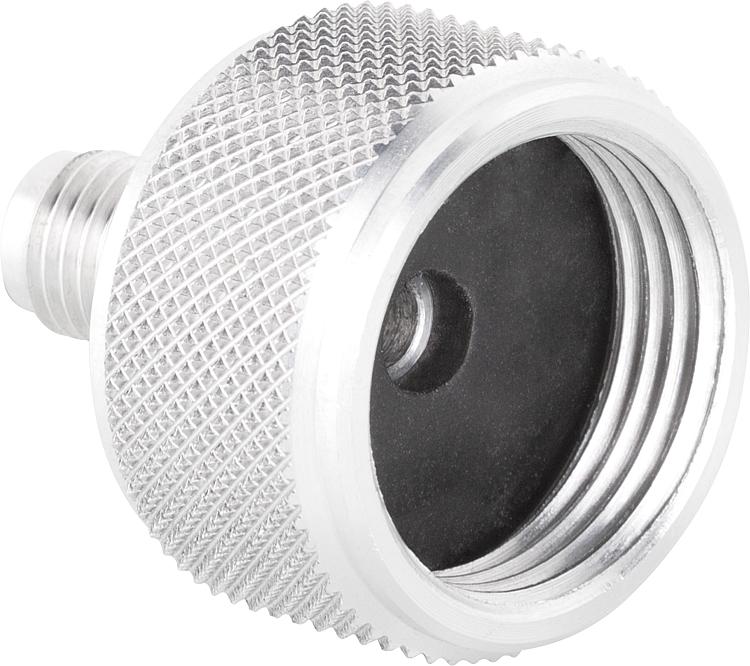

Adapter-Aluminium DN20-3/4" x 7/16 UNF (1/4"SAE) - Anschluss: SAE 1/4 x DN20 (3/4) IG - Passend für Gewebeschlauch (Bestell- Nr. 97 009 88)
Es wird an den VBus® des Reglers angeschlossen und gibt über eine rote LED ein optisches Signal aus, wenn ein Fehler auftritt. Darüber hinaus verfügt das AM1 über einen Relaisausgang, der die Aufschaltung auf eine Gebäudeleittechnik ermöglicht. Somit kann im Fehlerfall eine Sammelstörmeldung ausgegeben werden. Abhängig von Regler und Sensorik können unterschiedliche Fehlerzustände, z. B. Sensorausfälle, Über- oder Unterdruckfehler sowie Durchfluss-, bzw. Trockenlauf-Fehler angezeigt werden.So werden Ertragsstabilität und Betriebssicherheit der Anlage optimal gewährleistet. Technische Daten:• Ausgänge: 1 potenzialfreies Relais• Schaltleistung: max. 30 V (DC), 1A; 125 V~ (AC), 0,5 A• Versorgung: RESOL VBus®• Datenschnittstellen: RESOL VBus®• Montage: Wandmontage• Anzeige/Display: 1 LED• Schutzart: IP 54• Umgebungstemperatur: -25 ... +70 °C• Maße: 111 x 68 x 40 mm
