Strömungswächter

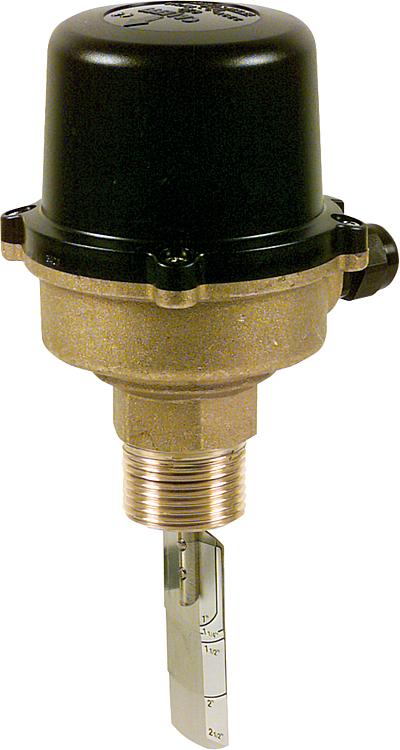

Alre-Strömungswächter JSF-1 E 1-8" Medium normal - mechanisch - TÜV-geprüft, Technische Daten: - Schaltvermögen: 15 (8) A, 24250 V , bei 24 V min. 150 mA - Kontakt: 1 Mikroschalter als potentialfreier Wechselkontakt (Umschalter) - Genauigkeit: +/- 15 % vom eingestellten Sollwert - Schutzart: IP 65 - Schutzklasse: I - Umgebungstemperatur: 40 . + 85 GradC - max. Mediumtemperatur: 120 GradC - Paddel: V4A - Bauartgeprüft durch TÜV nach Strömung 100 bis 6 - Medium: normal - Trägerkörperschaft: MS
Alre-Strömungswächter JSF-1 R E 1-8" Medium normal Technische Daten: - Schaltvermögen: 15 (8) A, 24250 V , bei 24 V min. 150 mA - Kontakt: 1 Mikroschalter als potentialfreier Wechselkontakt (Umschalter) - Genauigkeit: +/- 15 % vom eingestellten Sollwert - Schutzart: IP 65 - Schutzklasse: I - Umgebungstemperatur: 40 . + 85 GradC - max. Mediumtemperatur: 120 GradC - Paddel: V4A - Bauartgeprüft durch TÜV nach Strömung 100 bis 6 - Medium: normal - Trägerkörperschaft: MS, - mechanisch - TÜV-geprüft
Alre-Strömungswächter JSF-3 E 1/2" Medium normal Technische Daten: - Schaltvermögen: 15 (8) A, 24250 V , bei 24 V min. 150 mA - Kontakt: 1 Mikroschalter als potentialfreier Wechselkontakt (Umschalter) - Genauigkeit: +/- 15 % vom eingestellten Sollwert - Schutzart: IP 65 - Schutzklasse: I - Umgebungstemperatur: 40 . + 85 GradC - max. Mediumtemperatur: 120 GradC - Paddel: V4A - Bauartgeprüft durch TÜV nach Strömung 100 bis 6 - Medium: normal - Trägerkörperschaft: MS, - mechanisch - TÜV-geprüft
Alre-Strömungswächter JSW-1" Anwendung: - Überwachung kleiner und mittlerer, nicht aggressiver Flüssigkeitsmengen in Rohrleitungen mit geringen Durchmessern DN 10 (3/8) bis DN 25 (1) - Einbau: Senkrecht in eine waagerechte Rohrleitung - Beruhigungsstrecke min. 5-facher Rohrdurchmesser vor und hinter dem Paddel, Technische Daten: - Schaltvermögen: 5 A, 24250 V - Kontakt: 1 Mikroschalter als potentialfreier Wechselkontakt - Schaltpunktgenauigkeit: +/- 15 % vom Endwert - Schutzart: IP 65 - Schutzklasse: II - max. Mediumtemperatur: 110 GradC - max. Druck: 25 bar - Material Gehäuse: Ms - Paddel: NIRO - Ms-Überwurfmutter DN 20 R (3/4) mit O- Ring und Anlötstutzen zum Einlöten in ein Norm-Kupfer-T-Stück mit Abgang DN 15 (1/2) im Lieferumfang
Alre-Strömungswächter JSW-1/2 Anwendung: - Überwachung kleiner und mittlerer, nicht aggressiver Flüssigkeitsmengen in Rohrleitungen mit geringen Durchmessern DN 10 (3/8) bis DN 25 (1) - Einbau: Senkrecht in eine waagerechte Rohrleitung - Beruhigungsstrecke min. 5-facher Rohrdurchmesser vor und hinter dem Paddel, Technische Daten: - Schaltvermögen: 5 A, 24250 V - Kontakt: 1 Mikroschalter als potentialfreier Wechselkontakt - Schaltpunktgenauigkeit: +/- 15 % vom Endwert - Schutzart: IP 65 - Schutzklasse: II - max. Mediumtemperatur: 110 GradC - max. Druck: 25 bar - Material Gehäuse: Ms - Paddel: NIRO - Ms-Überwurfmutter DN 20 R (3/4) mit O- Ring und Anlötstutzen zum Einlöten in ein Norm-Kupfer-T-Stück mit Abgang DN 15 (1/2) im Lieferumfang
Alre-Strömungswächter JSW-3/4" Anwendung: - Überwachung kleiner und mittlerer, nicht aggressiver Flüssigkeitsmengen in Rohrleitungen mit geringen Durchmessern DN 10 (3/8) bis DN 25 (1) - Einbau: Senkrecht in eine waagerechte Rohrleitung - Beruhigungsstrecke min. 5-facher Rohrdurchmesser vor und hinter dem Paddel, Technische Daten: - Schaltvermögen: 5 A, 24250 V - Kontakt: 1 Mikroschalter als potentialfreier Wechselkontakt - Schaltpunktgenauigkeit: +/- 15 % vom Endwert - Schutzart: IP 65 - Schutzklasse: II - max. Mediumtemperatur: 110 GradC - max. Druck: 25 bar - Material Gehäuse: Ms - Paddel: NIRO - Ms-Überwurfmutter DN 20 R (3/4) mit O- Ring und Anlötstutzen zum Einlöten in ein Norm-Kupfer-T-Stück mit Abgang DN 15 (1/2) im Lieferumfang
Alre-T-Stück 1/2" zu Strömungswächter JSW-1/2"
Alre-T-Stück 3/4" zu Strömungswächter JSW-3/4"
Windfahnen-Relais JSL-1E Technische Daten: - Schaltvermögen: 15 (8) A, 24250 V , bei 24 V min.150mA - Schaltdifferenz: größer = 1 m / s - Kontakt: 1 Mikroschalter als potentialfreier Wechselkontakt (Umschalter) - Schutzart: IP 65 (nach Montage, medienseitig: IP 20) - Schutzklasse: I - Umgebungstemperatur: 40 . + 80 GradC - max. Mediumtemperatur: 85 GradC - Min. Einschaltwert: 2m/s - Min. Abschaltwert: 1m/s - Max. Einschaltwert: 9,2 m/s - Max. Ausschaltwert: 8,0/s - Hebel: Messing - Fahne: V2A (1.4301) - Farbe: grau (Unterteil: RAL 7016, Oberteil RAL 7035), Anwendung: - Überwachung von Luftströmungen in Kanälen, in Zu- und Abluftgeräten von Ventilatoren oder elektrischen Heizregistern. - Das Windfahnenrelais ist werkseitig auf die minimalen Schaltpunkte eingestellt - Durch Rechtsdrehen der innen liegenden Schraube können die Einschalt- /Abschaltwerte erhöht werden - Einbau erfolgt senkrecht von oben in eine waagerechte Rohrleitung/Kanal
