Elster Regelungen

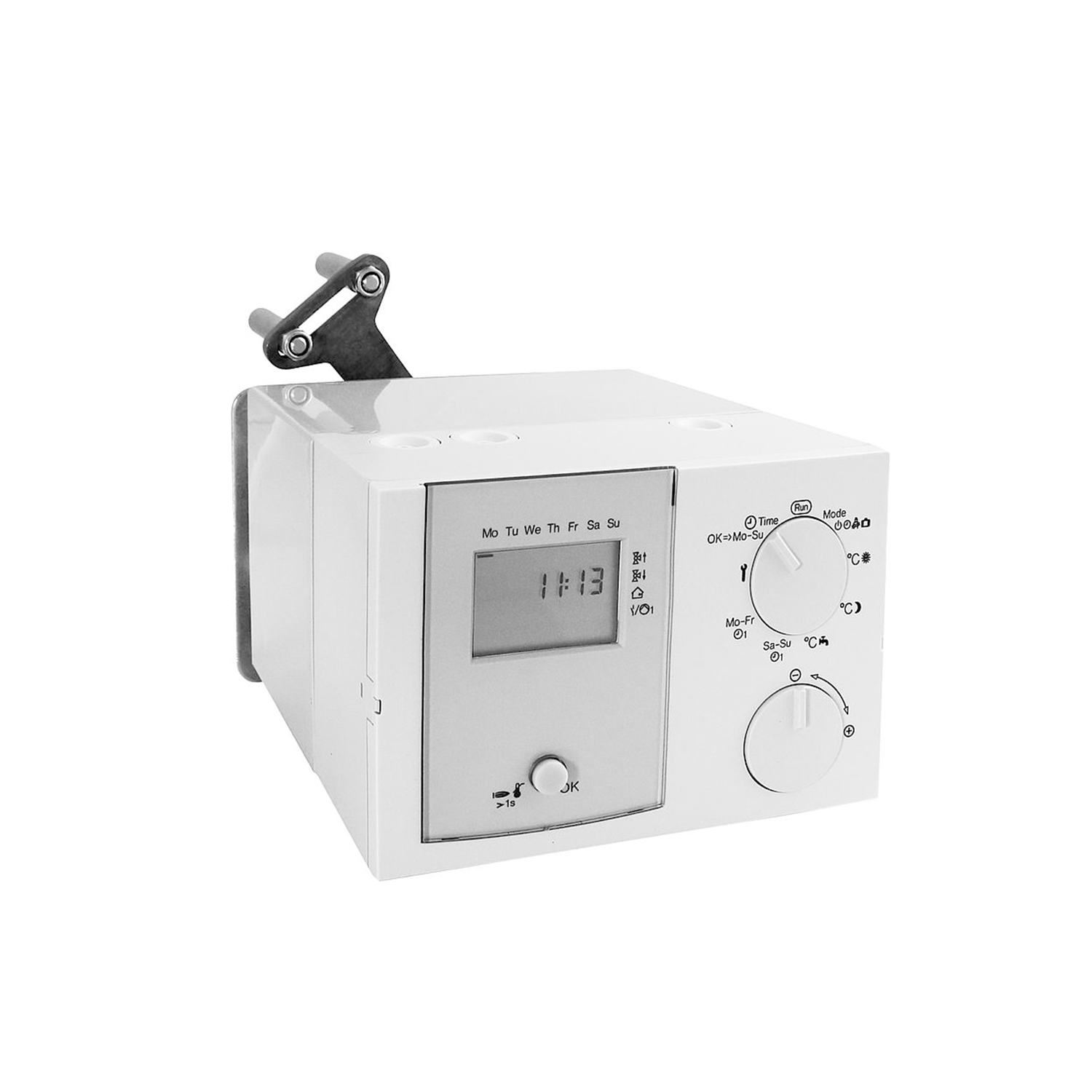

Anbausatz 1 - Universalanbausatz - Für WITA H-Mischer / WITA Bloc T20 / T40 / T60 / Holter, R+S, Viessmann (DN 32-50)
Anbausatz 11 für Mischer Honeywell Centra Baureihe DRU - Für Mischer Honeywell-Centra DRU
Anbausatz 3 für Mischer Centra- Compact, Wilo-Mix-RS 25/80 - Für Mischer Centra-Compact, Wilo-Mix- RS 25/80
Anbausatz 4 für Mischer AXA, Viessmann DN 15-25 - Für Mischer AXA, Viessmann DN 15-25
Anbausatz 5A für Mischer ESBE - PAW - Acaso - Für Mischer ESBE - PAW -Acaso
Anbausatz 9 für Mischer Honeywell- Centra ZR-DR-ZA, Vailant VRM 3+4, WITA GFM abD - Für Mischer Honeywell-Centra ZR-DR-ZA, Vaillant VRM 3+4, WITA GFM

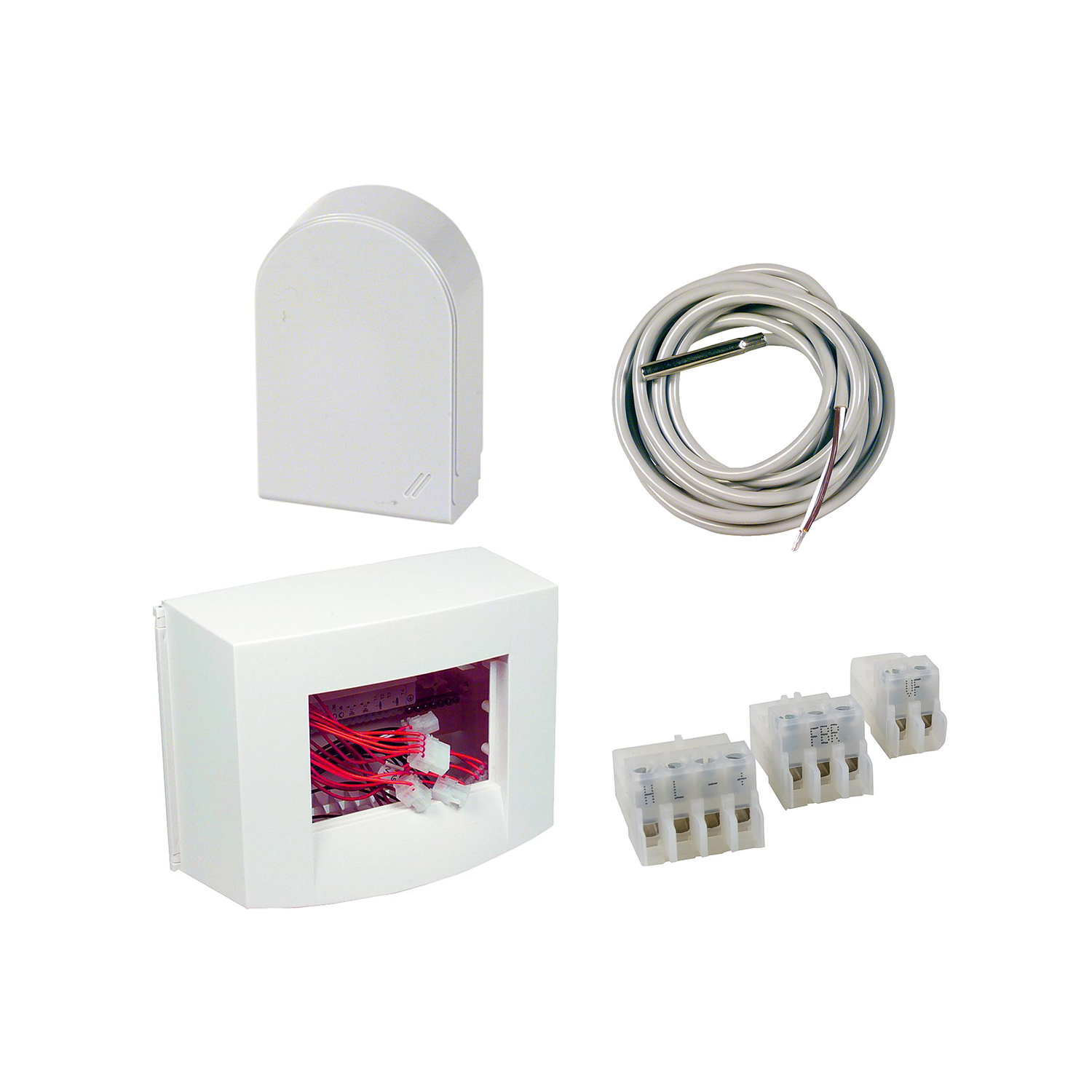

Anschluss-Set E8.0324/E8.0634 - Bei dem Einsatz von einem Wandgehäuse wird das Anschlussklemmen-Set nicht benötigt - 15-teiliges Set, - Passend für Elfatherm E8
Außenfühler 5K NTC für Elfatherm E8 Regelungen - Passend für Elfatherm Logo Basic, Logo 0321 E8 und Merlin

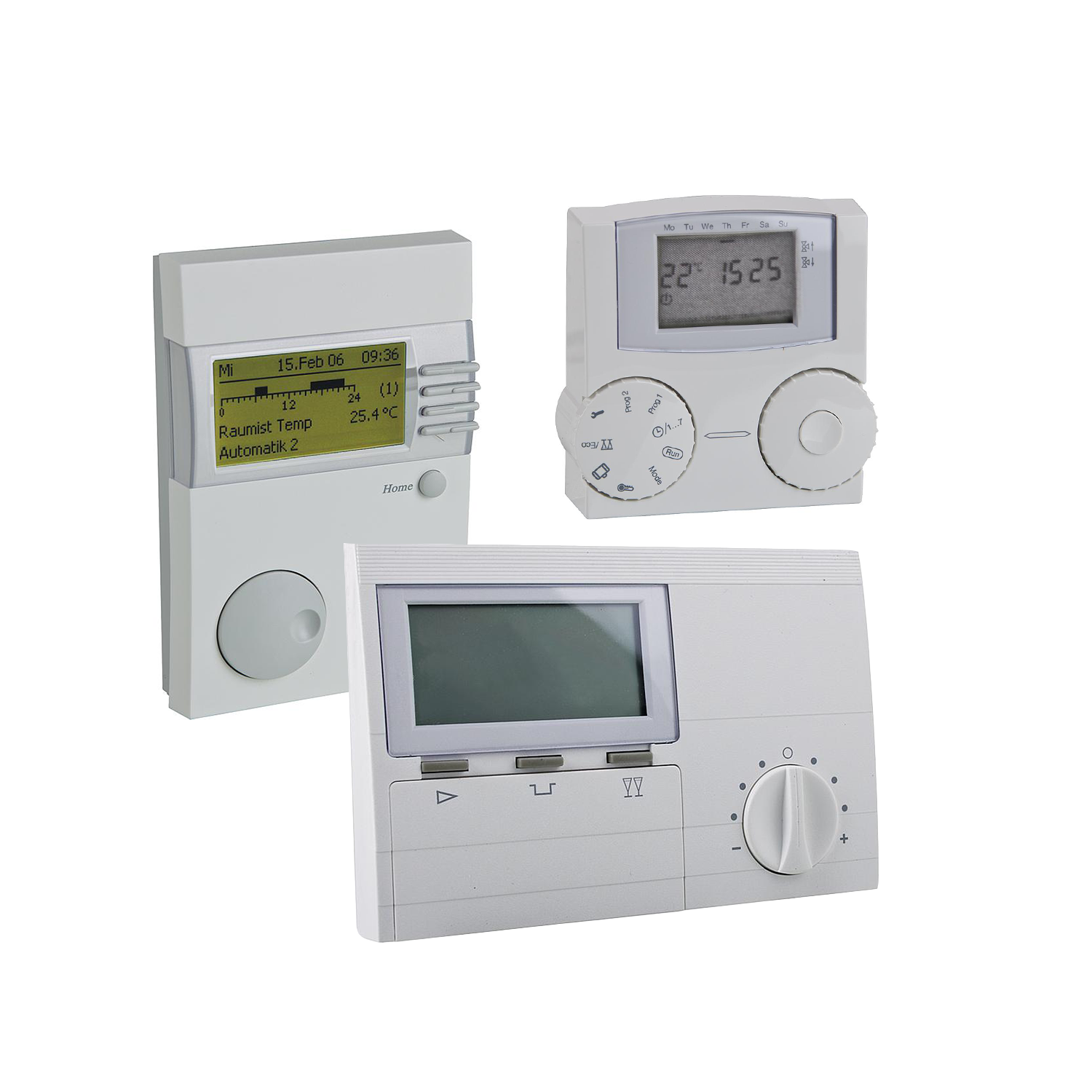

Bedienungsmodul BM8 für Elfatherm E6. +E8. Regelung Passend zu E8.., Merlin, Lago Basic, Lago 0321. - Zur komfortablen Bedienung und Anzeige an einer Heizungsanlage, - Zur Einstellung des Raumtemperatursollwertes - Mit frei einstellbarem Wochenprogramm (3 verschiedene Heizzeiten, täglich wechselnd, pro Heizzeit ein individueller Temperatursollwert) - Heizzeitverlängerung und - unterbrechung direkt anwählbar - Mit integriertem Temperaturfühler zur Messung der Raumtemperatur
digitale Fernbedienung Lago FB mit Schnittstelle für CAN-BUS Passend zu E8.., Merlin, Lago Basic, Lago 0321. Fernbedienung mit Display zur witterungs-, raum- und zeitgeführten Regelung der Raumtemperatur. Funktionen: - Anzeige-Fühlerwerte, Ferientage - Einstellen/Anzeige: - Betriebsart, Raum-Solltemperatur Tag, Raum-Solltemperatur Nacht, Solltemperatur Warmwasser, Heizprogramm, Uhrzeit
Fernbedienung FBR1 mit Raumfühler 1kO Passend zu Elfatherm K 1, E25, ME80 und E6, - Zur Veränderung des Raumtemperatursollwertes - Anschluss 3-adrig - Stellbereich Poti Sonne +/- 5 k - Stellbereich Poti Mond 20GradC - 16 k - Dauernd Normaltemperatur - Dauernd Absenktemperatur - Uhrenprogramm nach den programmierten Schaltzeiten
Fernbedienung FBR2 für Elfatherm E8 Regelungen - Zur Veränderung des Raumtemperatursollwertes - Anschluss 3-adrig - Stellbereich Poti Sonne +/- 5 k - Stellbereich Poti Mond 20GradC - 16 k - Dauernd Normaltemperatur - Dauernd Absenktemperatur - Uhrenprogramm nach den programmierten Schaltzeiten, mit Raumfühler 5kO Passend zu E8.., Merlin, Lago Basic, Lago 0321

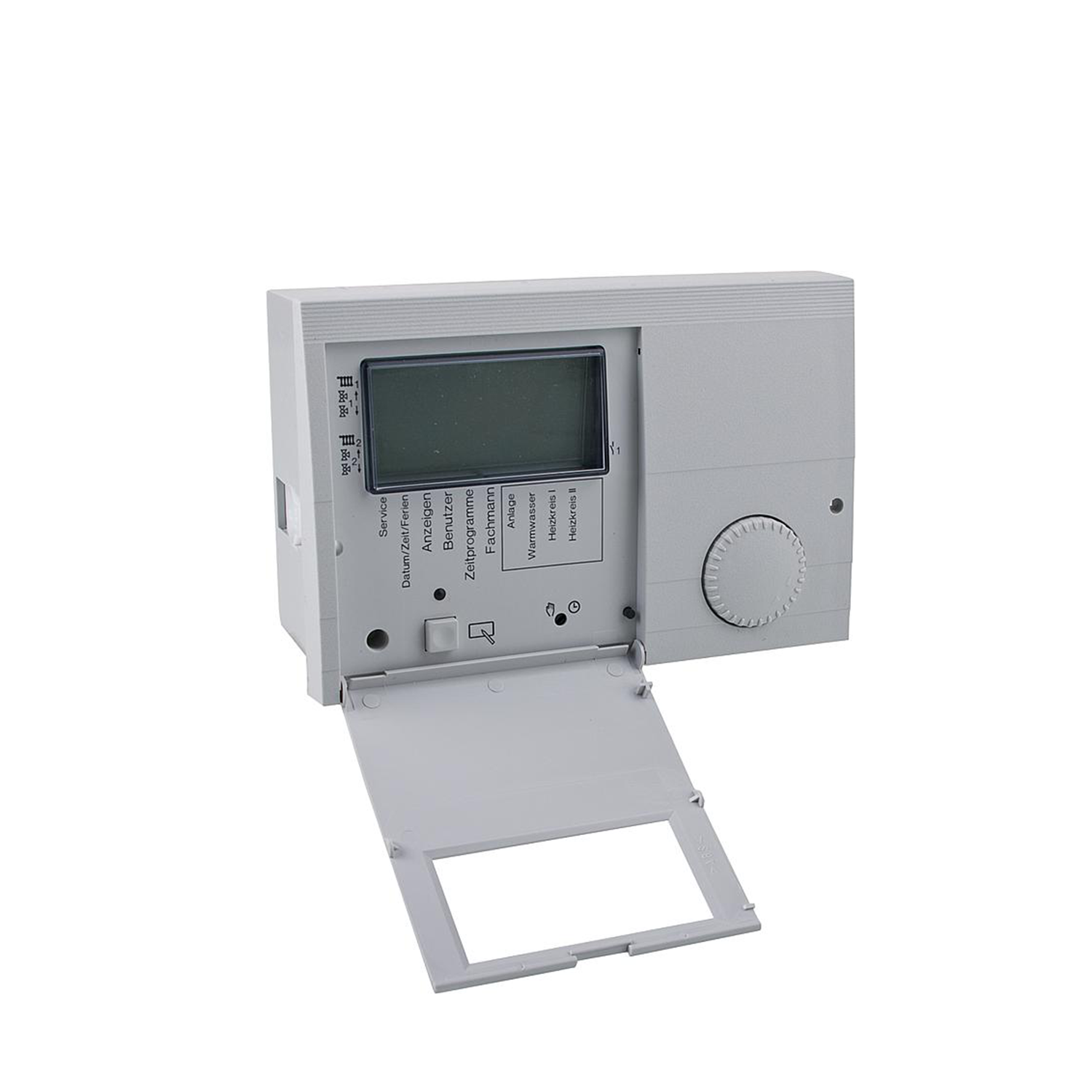

Heizungregelung E8.0634 1 x Multifunktionsrelais zur Differenz- Temperaturregelung max. 2. Fühler, - Witterungs- oder raumtemperaturgeführte Kesseltemperaturregelung - beleuchtetes Display mit mehrsprachiger Klartextanzeige für alle Parameter - Jeder Heizkreis kann mit einer eigenen analogen oder digitalen Fernbedienung ausgestattet werden - Jahresuhr mit automatischer Sommer-/ Winterzeitumstellung - Fühlereingänge umschaltbar für 1 kOhm-PTC oder 5 kOhm-NTC-Fühler - einfache Ein-Knopf-Bedienung - automatische Konfiguration - 1 Außenfühler für bis zu 6 Regler - PC-Anschluss über optische Schnittstelle oder CAN-Bus zur Einstellung und Überwachung - integrierte Testfunktionen - Anzeige Wartungsintervall - Antilegionellenfunktion - Montageart: Einbauregler Weitere Funktionen: - Estrichfunktion - Kühlfunktion - Zeitmasterfunktion - Thermenfunktion Warmwasser - Betrieb ohne Brenner (Solar/Feststoff) - Betriebsart der Heizkreispumpen wählbar - Aufheiz-/Absenkoptimierung Für individuelle Aufgaben können 1 oder 2 Zusatzrelais (je nach Ausführung) genutzt werden als: - Rücklaufanhebung - Feststoffkesseleinbindung - Solareinbindung - Sammlerpumpe - Zirkulationspumpe (Temperatur, Impuls, Zeit) - Kesselpumpe - Warmwasserbereitung mit 2 Fühlern 1 x Multifunktionsrelais zur Differenz-Temperaturregelung von maximal 2 Fühler , Fühler im Lieferumfang nicht enthalten, bitte separat bestellen! Beim Anschluss ohne Wandaufbaugehäuse wird noch das Anschlussklemmen-Set benötigt., - Zur Ansteuerung von: - 1 x Wärmeerzeuger zweistufig, oder zwei einzelne Wärmeerzeuger - 2 x Mischerheizkreis (3-Punkt PI- Regler) - 1 x Warmwasser - 1 x Multifunktionsrelais, zeitgesteuert
Heizungsregelung E8.1124 1 x Multifunktionsrelais zur Differenz- Temperaturregelung max. 2. Fühler, Erweiterungsmodul - Die Funktionalität der E8-Baureihe kann mit diesem Erweiterungsmodul auf bis zu 15 Mischerkreise ausgebaut werden. Wird an einen Heizungsregler (z. B. E8.0634) über die Kommunikationsschnittstelle angebunden, kann aber auch autark betrieben werden. - Zur Ansteuerung von: - 2 x Mischerheizkreis (3-Punkt PI- Regler), Fühler im Lieferumfang nicht enthalten, bitte separat bestellen! Beim Anschluss ohne Wandaufbaugehäuse wird noch das Anschlussklemmen-Set benötigt., - Witterungs- oder raumtemperaturgeführte Kesseltemperaturregelung - beleuchtetes Display mit mehrsprachiger Klartextanzeige für alle Parameter - Jeder Heizkreis kann mit einer eigenen analogen oder digitalen Fernbedienung ausgestattet werden - Jahresuhr mit automatischer Sommer-/ Winterzeitumstellung - Fühlereingänge umschaltbar für 1 kOhm-PTC oder 5 kOhm-NTC-Fühler - einfache Ein-Knopf-Bedienung - automatische Konfiguration - 1 Außenfühler für bis zu 6 Regler - PC-Anschluss über optische Schnittstelle oder CAN-Bus zur Einstellung und Überwachung - integrierte Testfunktionen - Anzeige Wartungsintervall - Antilegionellenfunktion - Montageart: Einbauregler Weitere Funktionen: - Estrichfunktion - Kühlfunktion - Zeitmasterfunktion - Thermenfunktion Warmwasser - Betrieb ohne Brenner (Solar/Feststoff) - Betriebsart der Heizkreispumpen wählbar - Aufheiz-/Absenkoptimierung Für individuelle Aufgaben können 1 oder 2 Zusatzrelais (je nach Ausführung) genutzt werden als: - Rücklaufanhebung - Feststoffkesseleinbindung - Solareinbindung - Sammlerpumpe - Zirkulationspumpe (Temperatur, Impuls, Zeit) - Kesselpumpe - Warmwasserbereitung mit 2 Fühlern 1 x Multifunktionsrelais zur Differenz-Temperaturregelung von maximal 2 Fühler

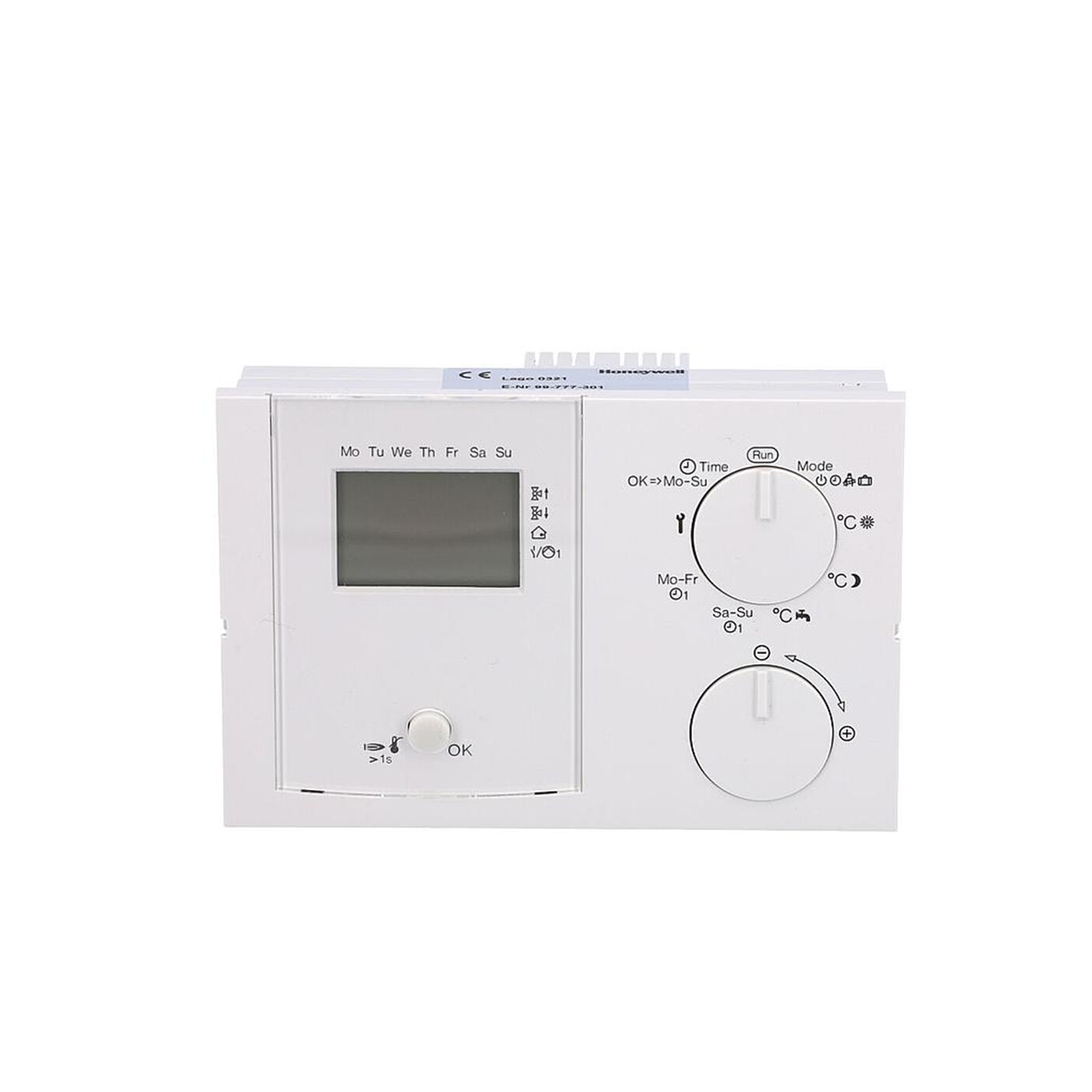

Heizungsregelung Lago 0321 inkl. AF, VF, KF/SPF Anleitung D - Zur Ansteuerung von: - 1 x Wärmeerzeuger, einstufig - 1 x Direktheizkreis - 1 x Mischerheizkreis (3-Punkt-PI- Regler) - 1 x Warmwasser Das Pumpenrelais des direkten Heizkreises kann alternativ auch für folgende Funktionen genutzt werden: - Zirkulationspumpe - Rücklaufanhebung - Sammlerpumpe Wird kein Wärmeerzeuger-Fühler angeschlossen, so kann das Gerät für eine Mischererweiterung genutzt werden. Bei Anschluss eines WE-Fühlers und Einstellung einer Adresse (BUS-ID) kann der Wärmeerzeuger in einer Kaskade verwendet werden. Die Ansteuerung erfolgt dann durch einen Systemmanager. - Lieferumfang: - 1 x Lago 0321 - 1 x Außenfühler - 1 x Vorlaufanlegefühler - 1 x Kessel-/Speicherfühler - 1 x Wandsockel, - Witterungsgeführte Kesseltemperaturregelung - STB-Test - Fühlerwahl (5kO NTC oder 1kO PTC) - Frostschutzfunktion - kaskadierbar - Antilegionellenfunktion - Montageart: Wandaufbau Technische Daten: - Betriebsspannung: 230 V, 50 Hz - Leistungsaufnahme: max. 5 VA - Schaltleistung der Relais: 250 V AC 2 (2) A - max. Strom über Klemme L1: 6,3 A - Schutzart (DIN EN 60529): IP 40 - Schutzklasse (DIN EN 60730): II, schutzisoliert - Umgebungstemperatur: 0GradC...50GradC
Heizungsregelung Lago Basic 0101/1001 inkl. AF und VF, Anleitung D - Witterungsgeführte Kesseltemperaturregelung - STB-Test - Fühlerwahl (5kO NTC oder 1kO PTC) - Frostschutzfunktion - kaskadierbar - Antilegionellenfunktion - Montageart: Wandaufbau Technische Daten: - Betriebsspannung: 230 V, 50 Hz - Leistungsaufnahme: max. 5 VA - Schaltleistung der Relais: 250 V AC 2 (2) A - max. Strom über Klemme L1: 6,3 A - Schutzart (DIN EN 60529): IP 40 - Schutzklasse (DIN EN 60730): II, schutzisoliert - Umgebungstemperatur: 0GradC...50GradC, Kesselmodul / Mischermodul - Regelung einer festen Vorlauftemperatur oder einer festen Rücklauftemperatur über die Ansteuerung eines Wärmeerzeugers oder eines Mischers - der Anschluss eines Raumthermostates oder einer Zeitschaltuhr (24 V) ist möglich - Warmwasserfunktion über Fühler oder Thermostat - Witterungs- und raumtemperaturgeführte Regelung einer Vorlauftemperatur über die Ansteuerung eines Wärmeerzeugers oder eines Mischers (Zeitführung mit Zusatzmodul Lago FB digital 61 016 62 bitte dazu bestellen) , - Lieferumfang: - 1 x Lago Basic - 1 x Außenfühler - 1 x Vorlaufanlegefühler
Kessel und Speicherfühler 5K NTC, mit PVC Kabel 3m - Passend für Elfatherm Logo Basic, Logo 0321 E8 und Merlin, - Passend für Elfatherm Logo Basic, Logo 0321 E8 und Merlin - d 6 mm - Mit Andruckfeder für Tauchrohre bis Messbereich 0GradC bis + 120GradC - Kabellänge 3 m
Kollektorfühler 5K NTC für Elfatherm E8Regelungen Länge: 2 m
Merlin BM Bedienmodul mit Schnittstellefür CAN-Bus Passend zu Systemmanager Merlin, Lago Basic, Lago 0321. Hierdurch wird ein Höchstmaß an Komfort ermöglicht. Eine genaue Beschreibung des gesamten Funktionsumfangs liefern die technischen Beschreibungen der Bedienmodule. - Anzeige der Anlagenparameter - Eingabe der Heizkreisparameter - Raumtemperaturregelung - Automatische Adaption der Heizkurve
Vorlaufanlegefühler VFAS 6 mm - 6 mm d - Messbereich 0GradC bis +120GradC - Kabellänge 3 m, - Passend für Elfatherm K1, E25, ME80, E6 und E8
Vorlauffühler 5K NTC für Elfatherm E8 Regelungen Länge:3 m - Passend für Elfatherm Logo Basic, Logo 0321 E8 und Merlin - d 6 mm - Messbereich 0Grad C bis +120GradC - Kabellänge 3 m, - Passend für Elfatherm Logo Basic, Logo 0321 E8 und Merlin
