Heizungs- u. Differenz-Temperatur Regelungen
Es wird an den VBus® des Reglers angeschlossen und gibt über eine rote LED ein optisches Signal aus, wenn ein Fehler auftritt. Darüber hinaus verfügt das AM1 über einen Relaisausgang, der die Aufschaltung auf eine Gebäudeleittechnik ermöglicht. Somit kann im Fehlerfall eine Sammelstörmeldung ausgegeben werden. Abhängig von Regler und Sensorik können unterschiedliche Fehlerzustände, z. B. Sensorausfälle, Über- oder Unterdruckfehler sowie Durchfluss-, bzw. Trockenlauf-Fehler angezeigt werden.So werden Ertragsstabilität und Betriebssicherheit der Anlage optimal gewährleistet. Technische Daten:• Ausgänge: 1 potenzialfreies Relais• Schaltleistung: max. 30 V (DC), 1A; 125 V~ (AC), 0,5 A• Versorgung: RESOL VBus®• Datenschnittstellen: RESOL VBus®• Montage: Wandmontage• Anzeige/Display: 1 LED• Schutzart: IP 54• Umgebungstemperatur: -25 ... +70 °C• Maße: 111 x 68 x 40 mm

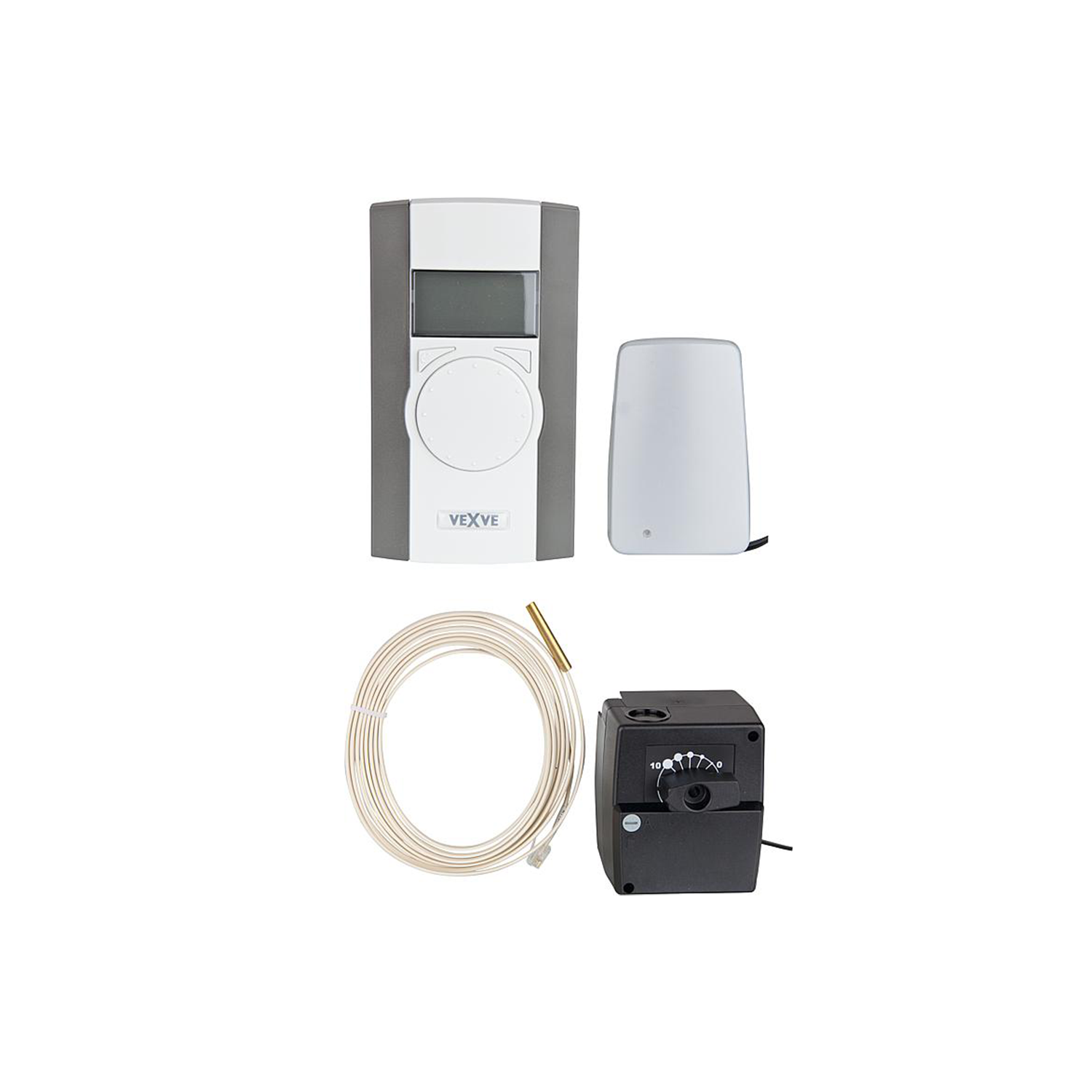

AM 40 Heizungsregler für einen Heizkreis, Regler, Motor, VF, AF, Netzteil - Lieferumfang: - 1 x AM40 Regeleinheit - 1 x Stellmotor mit Anbausatz - 1 x Netzteil - 1 x Außentemperaturfühler (NTL) - 1 x Anlegefühler , Technische Daten: - Externe Stromversorgung, 230 V AC, 50 Hz - 52 x 27 mm Dot-Matrix-Anzeige - LED-hintergrundbeleuchtung - 18 V AC- Betriebsspannung - IP21-Gehäuse mit Wandbefestigungspunkten - 24 V / AC- Motorausgang - 1 St. potentialfreies 10-A-Relais zur Ansteuerung einer Pumpe, Schraubverbindung - Wochenprogramm, - Zur Ansteuerung von: 1x Mischerkreis (3-Punkt Pi-Regler) - Erweiterbar - Witterungsgeführt geeignet für Radiator-, Fußboden- und Konstant Temperatur Heizungen - Verfügt standardmäßig über Anschlüsse und ein Programm für zwei Heizkreise - In der Software enthaltene Anweisungen unterstützen eine problemlose Installation - Über Schnellverbindungen lässt sich Zubehör problemlos installieren (Stellantrieb für zweiten Heizkreis, 1- 2-Funk-Raumeinheiten) - Passend auf Mischer: Thermomix, Easyflow Heizkreisset
AM 40 Motor Paket 2 Erweiterung für zweiten Heizkreis,Motor + VF 3 Meter - Mischer Antrieb 24 V AC mit 1,5-m- Kabel und Schnellverbindung - Anlegefühler mit 3-m-Kabel und Schnellverbindung - Anbausatz
AM 40 Raumeinheit (Funk) Paket A für den ersten Heizkreis Raumeinheit und Sender - Funk-Raumeinheit - 3 St. AA-Alkalibatterien im Lieferumfang - Antenneneinheit für Zentraleinheit AM40 mit 1,5 m Kabel
• für Geräteserie EB-WNP und Beta • 2x Schaltscheiben für Tagesprogramm • über 100 Std. Gangreseve
Anbausatz 1 - Universalanbausatz - Für WITA H-Mischer / WITA Bloc T20 / T40 / T60 / Holter, R+S, Viessmann (DN 32-50)
Anbausatz 11 für Mischer Honeywell Centra Baureihe DRU - Für Mischer Honeywell-Centra DRU
Anbausatz 3 für Mischer Centra- Compact, Wilo-Mix-RS 25/80 - Für Mischer Centra-Compact, Wilo-Mix- RS 25/80
Anbausatz 4 für Mischer AXA, Viessmann DN 15-25 - Für Mischer AXA, Viessmann DN 15-25
Anbausatz 5A für Mischer ESBE - PAW - Acaso - Für Mischer ESBE - PAW -Acaso
Anbausatz 9 für Mischer Honeywell- Centra ZR-DR-ZA, Vailant VRM 3+4, WITA GFM abD - Für Mischer Honeywell-Centra ZR-DR-ZA, Vaillant VRM 3+4, WITA GFM

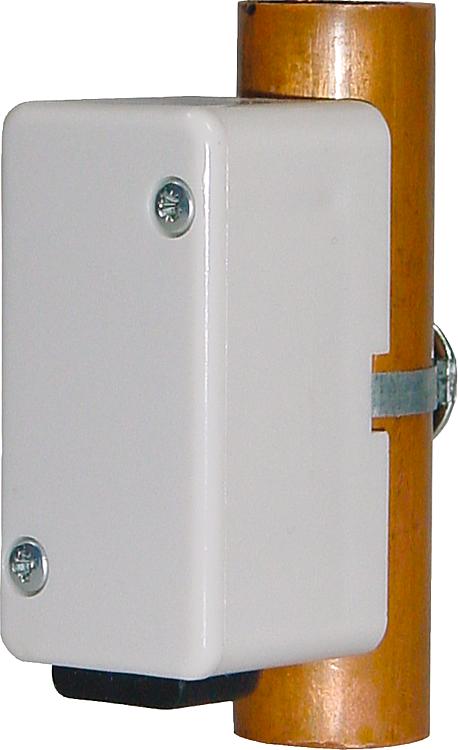

Anlegefühler für RAM 855 / RAM 816/817 - Passend für Ramses 855/856 top 2, - Tauchfühler (61 018 21): d 6 mm, zusätzlich erforderlich für Applikationen mit Brauchwassersteuerung oder Kesseltauchfühler - Tauchhülse (60 029 02): DN 15 (1/2) AG x 100 mm
Anschluss-Set E8.0324/E8.0634 - Bei dem Einsatz von einem Wandgehäuse wird das Anschlussklemmen-Set nicht benötigt - 15-teiliges Set, - Passend für Elfatherm E8
Außenfühler 5K NTC für Elfatherm E8 Regelungen - Passend für Elfatherm Logo Basic, Logo 0321 E8 und Merlin
Außentemperaturfühler Sorel Typ TA55, PT1000 - PT 1000 - Im Kunststoffgehäuse - Ref.-Nr.: 87000, - Passend für Sorel Regelungen
Außentemperaturfühler Theben für Ramses856 top2 - Passend für Ramses 856 top 2
Bedienungsmodul BM8 für Elfatherm E6. +E8. Regelung Passend zu E8.., Merlin, Lago Basic, Lago 0321. - Zur komfortablen Bedienung und Anzeige an einer Heizungsanlage, - Zur Einstellung des Raumtemperatursollwertes - Mit frei einstellbarem Wochenprogramm (3 verschiedene Heizzeiten, täglich wechselnd, pro Heizzeit ein individueller Temperatursollwert) - Heizzeitverlängerung und - unterbrechung direkt anwählbar - Mit integriertem Temperaturfühler zur Messung der Raumtemperatur
Funktionen:• Visualisierung der Anlagenzustände• Ertragskontrolle• Erleichterte Störungsdiagnose• Internetzugriff über VBus.net - ohne umständliche Routerkonfiguration• Exportfunktion für weitere Datenverarbeitung in Tabellenkalkulationsprogrammen• Direktanschluss für PC oder Router zur Fernabfrage• Integrierter LAN-Anschluss und SD-Karteneinschub Technische Daten:• Schnittstellen: RESOL VBus® zum Anschluss an RESOL-Regler• Versorgung: Steckernetzteil 100...240 V~ (50..60 Hz)• Speicher: 180 MB interner Speicher, 2GB SD-Karte• Maße: ø 139 mm, Tiefe 45 mm• Lieferumfang:Datalogger inkl. RESOL® ServiceCenter-Software,Steckernetzteil, Vbus® und SD-Karte (2GB)
• Zur Verwendung mit dem LTDC, MHCC, MFWC, LFWCLieferumfang:• 1x Datalogger• 1x Micro SD-Karte• Ethernetschnittstelle• Steckernetzteil zur Spannungsversorgung• CAN-Verbindungskabel zum Regler sowie die Lizenz für SOREL Connect
Differenztemperaturregelung Sorel MTDC V5, ohne Fühler geeignet - für mittlere Solaranlagen oder Festbrennstoffkessel - für Standard- und hocheffizientee Umwälzpumpen mit PWM-Signal. Mit 3 Eingängen und 2 Ausgängen.Vielfältig, vernetzt und benutzerfreundlich. Dank der sonnenklaren Bedienerführung lassen sich alle Arten von Solaranlagen intuitiv bedienen – von klein bis komplex.Die Volltext-Bedienung leitet den Anwender mit klar verständlichen, kontextabhängigen Hilfetexten durch Inbetriebnahme, Einstellungen und Auswertungen und sorgt für eine einfache Navigation durch das übersichtlich strukturierte Menü – und das in bis zu 20 in die Regler integrierten Sprachen, die im Menü frei wählbar sind. Beim ersten Einschalten führt ein Inbetriebnahmeassistent den Nutzer Schritt für Schritt durch alle notwendigen Einstellungen für eine schnelle und unkomplizierte Inbetriebnahme. Das kontrastreiche, beleuchtete Display zeigt mit Daten und animierten Anlagenhydrauliken den Systemstatus. Auf Knopfdruck können, grafisch oder in Textform, Statistiken wie z.B. der Wärmeertrag der Anlage aufgerufen werden.Jedes TDC-Modell verfügt über verschiedene, frei wählbare Anlagenschemata, die je nach Reglergröße von einfachen Solarsystemen bis hin zu komplexen Anlagen mit bis zu zwei Kollektorfeldern und vier Speichern reichen. Durch die Aktivierung von Zusatzfunktionen mittels freier Relais können diese Grundsysteme individuell und sehr einfach erweitert werden.Technische Daten:• Fühlereingänge Pt1000: 3• Relaisausgänge 230 V: 2• Davon zur Drehzahlregelung von Standardpumpen: 1• Ausgänge 0..10V oder PWM-Signal: 1• VFS/RPS Sensoren: 0• Anzahl der Anwendungen: 25+• Leuchtdioden rot/grün zur Anzeige der Betriebszustände: 1• Einfache Wärmeerfassung: Ja• Wärmezählung über Grundfos Direktsensor (VFS): Nein• Drucküberwachung über Grundfos Direktsensor (RPS): Nein• Ethernetanschluss mit PC-Steuerungssoftware optional: Nein• Datenlogging auf SD-Karte: Nein• Keine Fühler im Lieferumfang enthaltenFunktionen:• Uhrzeit- und temperaturgesteuerte Thermostatfunktion• Batteriegepufferte Echtzeituhr RTC• Legionellenschaltung über Solar• Legionellenschaltung durch Zusatzheizung• Kühlfunktion• Anlagenschutz• Kollektorschutz• Speicherschutz• Frostschutzprogramme• Rückkühlung• Startlogik für Vakuumröhrenkollektoren• Steuerprogramm für selbstentleerende Systeme (Drain-Back)• Datenspeicher mit Statistik und Grafikauswertung• Fehlerspeicher und Auswertung mit Datum und Uhrzeit• Menüblocker Lieferumfang:•1x MTDC-V5•1x Befestigungsmaterial, Ersatzsicherung und Anleitung (Sensoren nach Bedarf wählen)
Differenztemperaturregelung Sorel STDC V3 mit 2 Fühler, PWM-Ansteuerung geeignet - für einfache Solaranlagen oder Festbrennstoffkessel. - für Standard- und hocheffiziente Umwälzpumpen mit PWM-Signal. Mit 3 Eingängen und 1 Ausgang. Der Temperatur-Differenz-Controller STDC ermöglicht Ihnen eine effiziente Nutzung und Funktionskontrolle Ihrer Solar- oder Heizanlage. Das Gerät überzeugt vor allem durch seine Funktionalität und einfache, selbsterklärende Bedienerführung. Die einzelnen Eingabetasten sind bei jedem Eingabeschritt sinnvollen Funktionen zugeordnet und erklärt. Im Reglermenü stehen Ihnen neben Schlagwörtern bei den Messwerten und Einstellungen auch Hilfetexte oder übersichtliche Grafiken zur Verfügung. Der STDC ist als Temperatur-Differenzregler für verschiedene Anlagenvarianten einsetzbar.Technische Daten:• Fühlereingänge: 3• EIN/AUS-Relaisausgang 230V: 1 Ein/Aus• Ausgänge 0..10V oder PWM-Signal: 1• Anzahl der Anwendungen: 9• RTC Real Time Clock mit >24 h Gangreserve• Gehäuse: weiß RAL9003• Maße (H x B x T): 115 x 86 x 45 mm• Schutzart: IP 40• Interne Sicherung 2 AFunktionen:• 9 Basissysteme für Feststoff und Solaranwendungen• Selbsterklärende Bedienerführung über 4 Eingabetasten• Mehrsprachiges Volltextmenü mit Hilfstexten und Grafikmodus mit Animationen• Kontrastreiches, beleuchtetes Display mit 128 x 64 dots• Funktionskontrolle und grafische Anlagenauswertung mit Langzeitdatenspeicher für Statistiken zu Wärmemenge und BetriebsstundenLieferumfang:• 1 x Differenztemperatur-Regler STDC-V3• 1 x Wärmeerzeugerfühler• 1 x Speicherfühler
